Проект №1-65 «Здание школы в с. Таврово»

Проект №1-65 «Здание школы в с. Таврово»
Проект №1-65 «Здание школы в с. Таврово»
Скачать демо-версию
Смотреть состав чертежей или абсолютно БЕСПЛАТНО скачать DEMO версию понравившегося Вам диплома Вы можете, нажав на соответствующие кнопки.
Для покупки диплома нажмите кнопку "В КОРЗИНУ", после чего Вы будете перенаправлены на страницу оформления заказа.

Цена:

4.500 руб.

КРАТКОЕ ОПИСАНИЕ

Демо – версия проекта здания школы находится в разделе социальные здания в интернет-магазине PGS-DIPLOM.RU.

Дипломная работа включает в себя 12 чертежей в программе «AutoCad» и текстовый материал на 131 листе в программе «Microsoft Word».

Состав чертежей: архитектура 5 листов, строительные конструкции 4 листа, технология и организация строительства 3 листа.

Расчеты конструкций в дипломной работе выполнены ручным способом.

Технологическая карта разработана на штукатурные работы.

Проектируемое здание школы имеет сложную форму в плане. Максимальные размеры здания в осях: длина - 67,44 м, ширина - 54,2 м. Здание запроектировано разноэтажным: высота трехэтажной части составляет 12,85 м, двухэтажной части – 10,48 м, спортивного зала – 11,13 м, часовой башни 19,45 м. Высота этажа – 3,3 м. Здание с подвалом, расположенным под актовым и спортивными залами. Высота подвала – 2,8 м. Кроме общепринятого набора стандартных помещений для общеобразовательного учреждения, малокомплектная школа имеет в своем составе специальные и подсобные помещения. На первом этаже здания главной пристройки находится общий вестибюль с гардеробом верхней одежды и тамбуром с выходом в универсальную рекреацию, две раздевалки, саночная и две спальни. В здании предусмотрены санитарные узлы для разных возрастных групп и персонала. На первом этаже также имеются медицинская часть, процедурная, канцелярия приемная, кабинеты директора и завуча, учительская, игровые, инструкторская с душевой и санузлом, инвентарные, вентиляционные камеры. На втором этаже помимо учебных помещений предусмотрено: помещение труда и моделирования, зрительный зал, эстрада, артистическая и киноаппаратная. Третий этаж занимают аппаратная и техническая галерея и предусмотрено второе освещение. В подвальном помещении расположены мастерская, электрощитовая, помещение персонала, сан. узлы, подсобные помещения, узел ввода, ИТП, венткамера, проходной канал и коридор.

Конструктивное решение здания школы представляет собой сборномонолитный железобетонный каркас. Ограждающие самонесущие конструкции наружных стен выполняются двухслойными из легкобетонных блоков и утеплителя. В качестве конструкций покрытия спортивного зала пролётом 9 м предлагаются облегченные крупнопустотные панели размером 1,5x6м. Междуэтажное и чердачное перекрытия приняты из монолитного железобетона. Фундаменты запроектированы монолитными железобетонными стаканного типа под колонны. Колонны приняты монолитные железобетонные. Перегородки кирпичные толщиной 120 мм. Лестницы приняты сборные железобетонные марши и площадки. Крыша четырехскатная стропильная. Кровля выполнена из пазовой металлочерепицы.

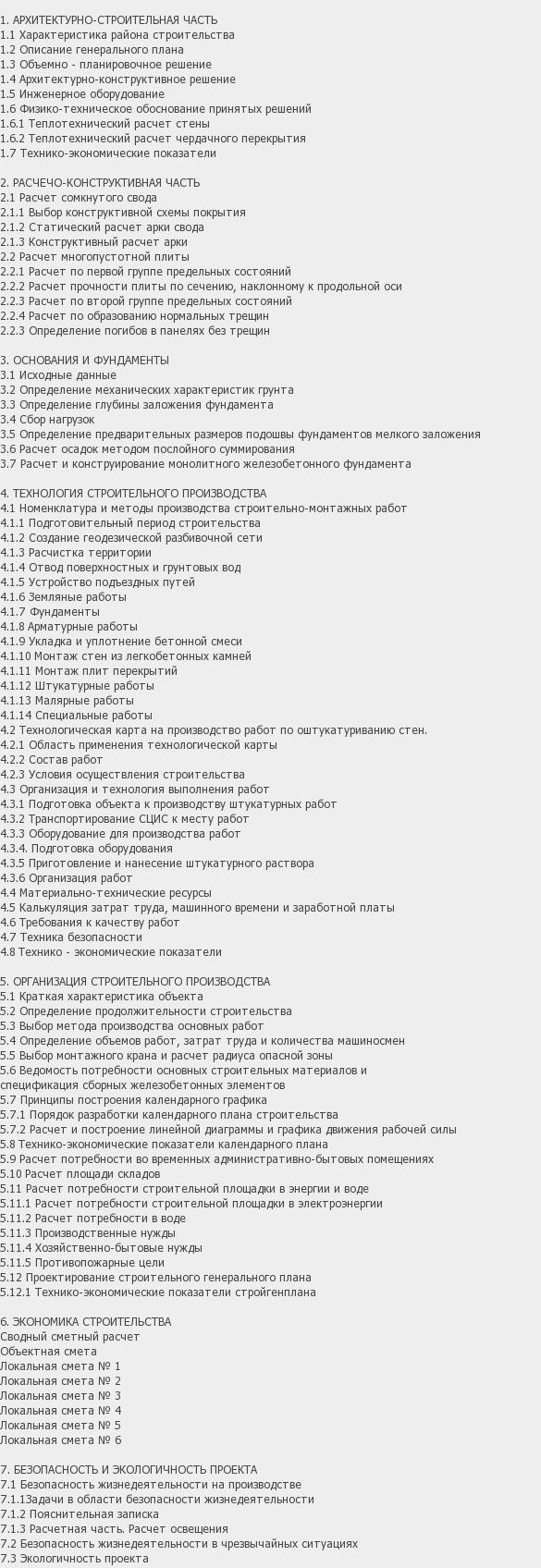

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
