Проект №1-318 "Школа на 90 человек в п. Игра в Удмуртской Республики"

Вашему вниманию представлен дипломный проект на тему: Школа на 90 человек в пгт Игра Удмуртской Республики. Здание школы располагается на участке со спокойным горизонтальным рельефом. На территории участка размещаются открытые спортивные площадки для занятий различными видами спорта (волейбол, баскетбол, легкая атлетика, футбол и др.). По противопожарным требованиям на территории участка располагаются два противопожарных резервуара объемом по 100 м3 каждый.
Проектируемое двухэтажное здание имеет размеры в плане 30,3х50,4 м. Здание имеет сложную форму. Высота этажей 3,3 м. Высота помещения где располагается спортзал 8,9 м. Высота здания составляет 10,250 м.
На первом этаже расположены следующие помещения: лаборантская, классы химии, биологии, черчения, математики, русского языка, литературы, истории, географии, иностранных языков, информатики и ЭВТ, ОБЖ; инвентарная, раздевальная, инструментальная. На втором этаже: учительская, кабинет директора.
Здание запроектировано в бескаркасной строительной системе и является кирпичным с несущими стенами толщиной 770мм, внутренними стенами толщиной 380 мм и перегородками толщиной 120 мм. В качестве слоя эффективного утеплителя используются пенополистирольные плиты толщиной 90 мм. Стены оштукатурены и окрашены. Плиты перекрытия и покрытия-сборные железобетонные. Наружная отделка здания предусматривает облицовку силикатным кирпичом, штукатуркой фасада с последующей окраской в соответствии с цветовым решением фасадов. Вокруг здания устраивается асфальтированная отмостка.
Пропускная способность до 120 человек в сутки.
В расчетно-конструктивной части были рассчитаны плита и двутавровая балка. двутавровая балка изготовляется из бетона класса В30, напрягаемой арматуры диаметром 15 класса К7 и арматуры класса А II диаметром 6 12 14 и 16. Многопустотная плита изготавливается из бетона класса В30, арматура продольная напрягаемая класса А-IV диаметром 14, поперечная ненапрягаемая класса Bp-I диаметром 3,4,5. Под несущие стены используется сборный фундамент.
В разделе «Технология производства» разработано 2 технологические карты на: кирпичную кладку, монтаж элементов покрытия здания .
В разделе «Организация строительства» разработан календарный план и стройгенплан.

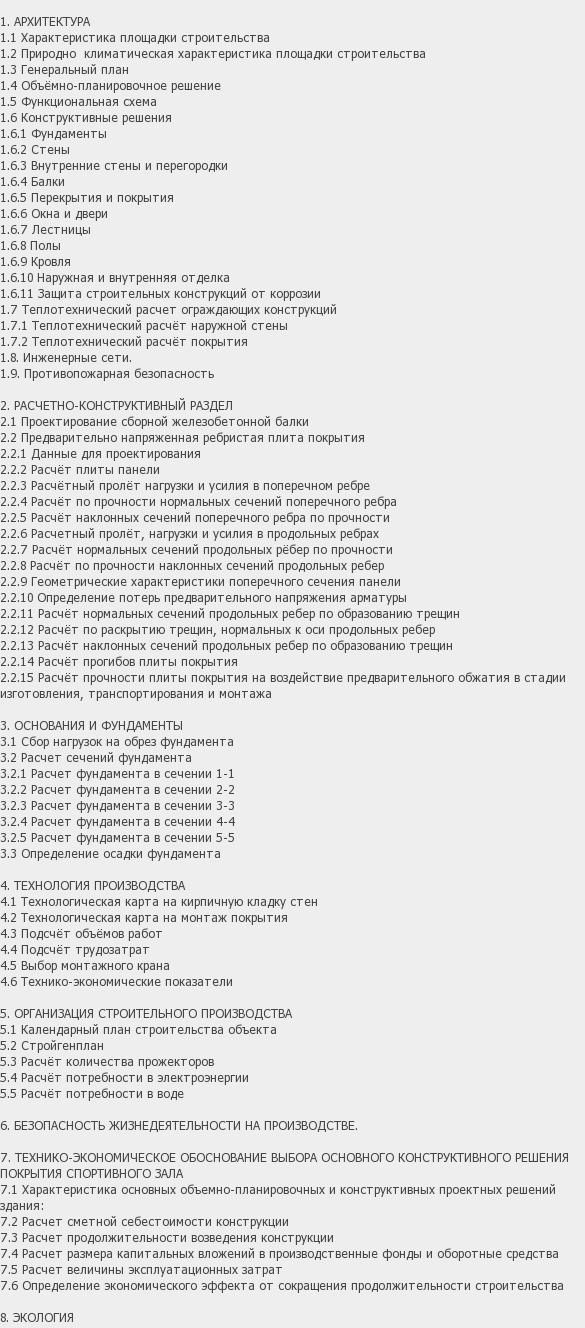

Проект выполнен на 10 листах чертежей в графической программе «AutoCad» и 106 листах пояснительной записки в программе «Word».
