Проект №1-89 "Торговый центр в г. Казани"

Строительство торговых центров в нашей стране получает все большую популярность. Ведь современный торговый центр - это не только торговые помещения, но и пространство для отдыха посетителей. Готовый проект здания торгового центра представлен на нашем сайте.

Дипломная работа включает в себя 12 чертежей в программе «AutoCad» и текстовый материал на 83 листах в программе «Microsoft Word».

Состав чертежей: архитектура 3листа, конструктивная часть 3 листа, технология и организация строительства 6 листов.

Технологические карты выполнены на устройство кровли и возведение монолитного каркаса торгового центра.

Расчеты конструкций в дипломной работе выполнены ручным способом.

Здание имеет прямоугольную форму в плане, состоит из 3 этажей и технического этажа. Основные габариты здания в осях 91х60 м. Высота торговых залов и первого этажа – 4.2 м. Высота второго и третьего этажа – 3.6 м. Высота технического этажа – 1.6 м. Общая высота здания – 15.55 м. Функционально торговый центр разделяется на три группы помещений. Основной группой являются торговые залы. Вторая группа помещений для приема и хранения товаров. Третья группа – группа служебных и бытовых помещений. В здании имеют естественное боковое освещение и на третьем этаже установление естественные световые фонари. Архитектурную выразительность фасаду придает облицовка, выполненная по технологии навесных фасадов.

Конструктивная система здания представляет собой монолитный железобетонный каркас. Фундамент здания – монолитные фундаменты мелкого заложения, устраиваемые под колонны. Колонны - монолитные сечением 300х600мм. Ограждающие конструкции - стены выполняются ненесущими из пенобетонных блоков обшитых утеплителем (150мм), Стеновые блоки опираются непосредственно на перекрытия. Междуэтажные перекрытия выполнены в виде монолитного железобетона. Перегородки выполняются в виде гипсокартонных листов по профилям. Лестницы выполняются также монолитными. Основные материалы кровли – гидроизолирующий слой. Водосток с покрытия устраивается внутренний огранизованный. Сбор воды осуществляется воронками.

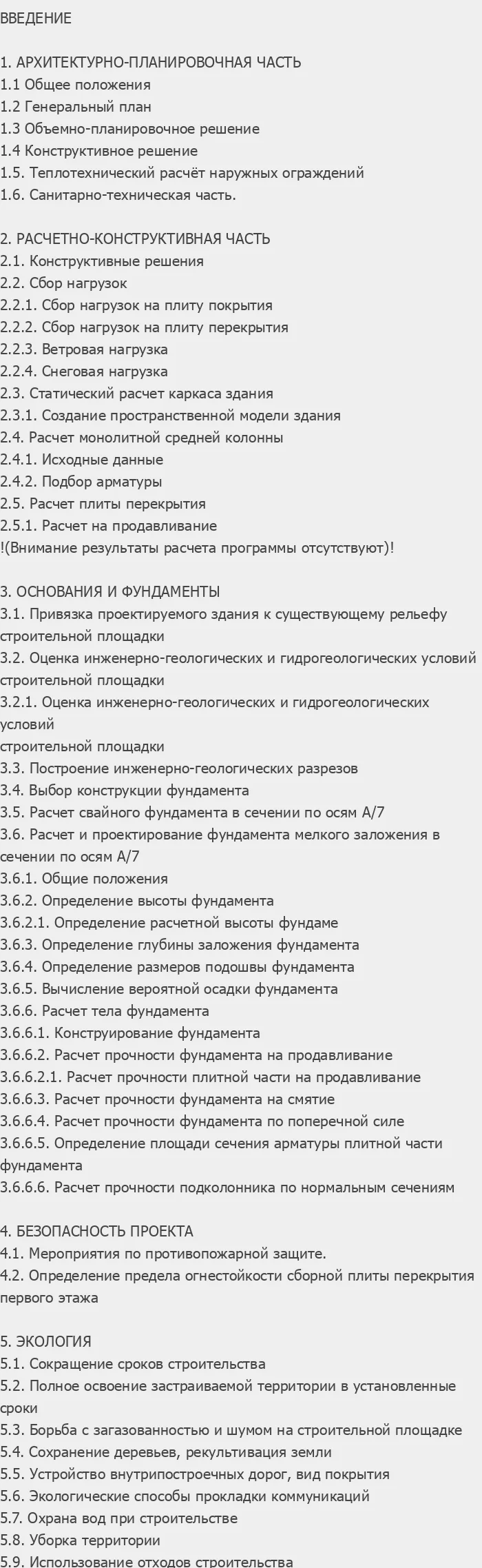

ВВЕДЕНИЕ

1. АРХИТЕКТУРНО-ПЛАНИРОВОЧНАЯ ЧАСТЬ
1.1 Общее положения
1.2 Генеральный план
1.3 Объемно-планировочное решение
1.4 Конструктивное решение
1.5. Теплотехнический расчёт наружных ограждений
1.6. Санитарно-техническая часть.

2. РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ
2.1. Конструктивные решения
2.2. Сбор нагрузок
2.2.1. Сбор нагрузок на плиту покрытия
2.2.2. Сбор нагрузок на плиту перекрытия
2.2.3. Ветровая нагрузка
2.2.4. Снеговая нагрузка
2.3. Статический расчет каркаса здания
2.3.1. Создание пространственной модели здания
2.4. Расчет монолитной средней колонны
2.4.1. Исходные данные
2.4.2. Подбор арматуры
2.5. Расчет плиты перекрытия
2.5.1. Расчет на продавливание
!(Внимание результаты расчета программы отсутствуют)!

3. ОСНОВАНИЯ И ФУНДАМЕНТЫ
3.1. Привязка проектируемого здания к существующему рельефу строительной площадки
3.2. Оценка инженерно-геологических и гидрогеологических условий
строительной площадки
3.2.1. Оценка инженерно-геологических и гидрогеологических условий
строительной площадки
3.3. Построение инженерно-геологических разрезов
3.4. Выбор конструкции фундамента
3.5. Расчет свайного фундамента в сечении по осям А/7
3.6. Расчет и проектирование фундамента мелкого заложения в сечении по осям А/7
3.6.1. Общие положения
3.6.2. Определение высоты фундамента
3.6.2.1. Определение расчетной высоты фундаме
3.6.3. Определение глубины заложения фундамента
3.6.4. Определение размеров подошвы фундамента
3.6.5. Вычисление вероятной осадки фундамента
3.6.6. Расчет тела фундамента
3.6.6.1. Конструирование фундамента
3.6.6.2. Расчет прочности фундамента на продавливание
3.6.6.2.1. Расчет прочности плитной части на продавливание
3.6.6.3. Расчет прочности фундамента на смятие
3.6.6.4. Расчет прочности фундамента по поперечной силе
3.6.6.5. Определение площади сечения арматуры плитной части фундамента
3.6.6.6. Расчет прочности подколонника по нормальным сечениям

4. БЕЗОПАСНОСТЬ ПРОЕКТА
4.1. Мероприятия по противопожарной защите.
4.2. Определение предела огнестойкости сборной плиты перекрытия первого этажа

5. ЭКОЛОГИЯ
5.1. Сокращение сроков строительства
5.2. Полное освоение застраиваемой территории в установленные сроки
5.3. Борьба с загазованностью и шумом на строительной площадке
5.4. Сохранение деревьев, рекультивация земли
5.5. Устройство внутрипостроечных дорог, вид покрытия
5.6. Экологические способы прокладки коммуникаций
5.7. Охрана вод при строительстве
5.8. Уборка территории
5.9. Использование отходов строительства
