Проект №1-176 "Торговый центр в г. Курган"

Отличного качества чертежи торгового центра представлены в нашем дипломном проекте ПСГ, в категории социальных зданий и сооружений.

Торговый центр трехэтажный: на первом этаже размещен продуктовый супермаркет, на втором и третьем этаже торговые залы промышленных товаров. Высота этажа 3,9 м. В здании предусмотрен эксколатор. Наружная отделка выполнена в современном стиле с витражным остеклением. Проектируемый торговый центр с максимальными габаритными размерами (Д/Ш/В) – 60,0/60,0/21,47 метра.

Конструктивная схема торгового центра каркасная с кирпичными стенами. Фундамент под колонами стаканного типа. Каркас выполнен из железобетонных колонн, железобетонных балок и круглопустотных железобетонных плит покрытия и перекрытия. Стены из кирпича силикатного. Кровля плоская рулонная.

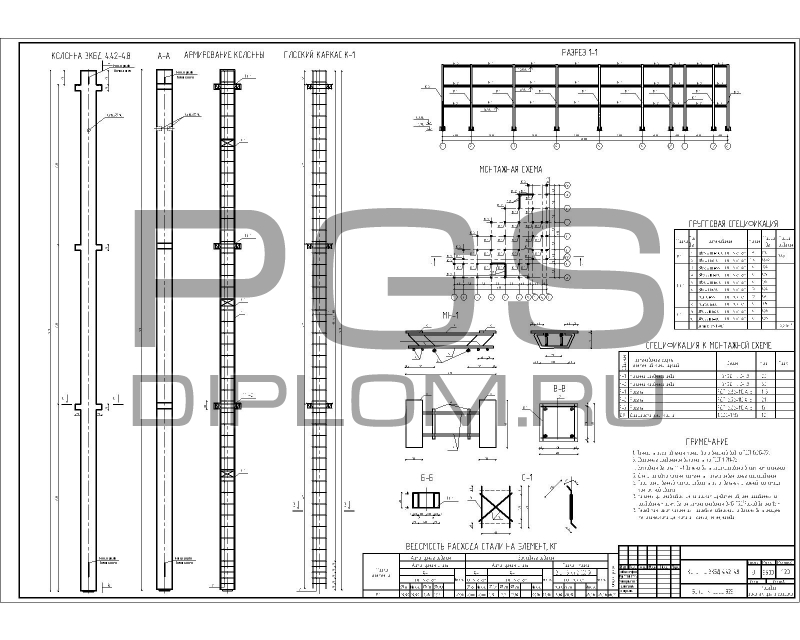

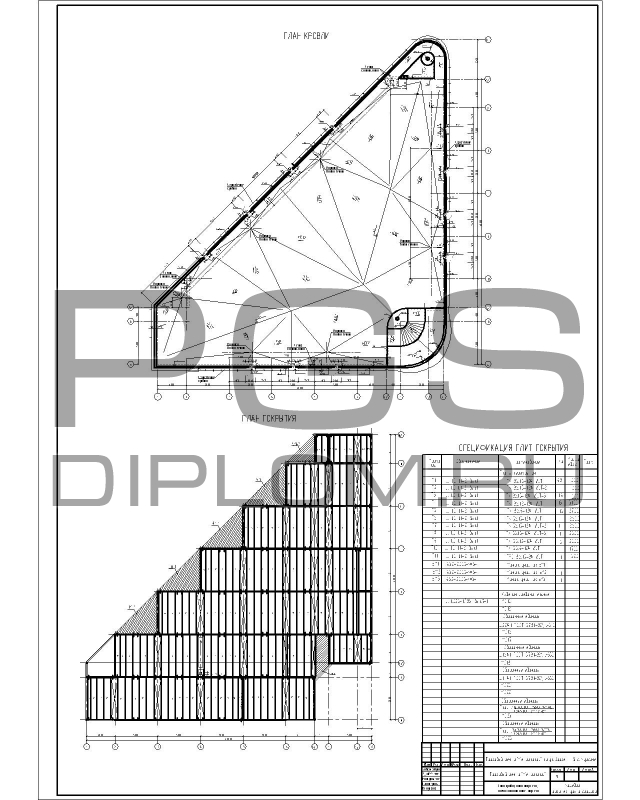

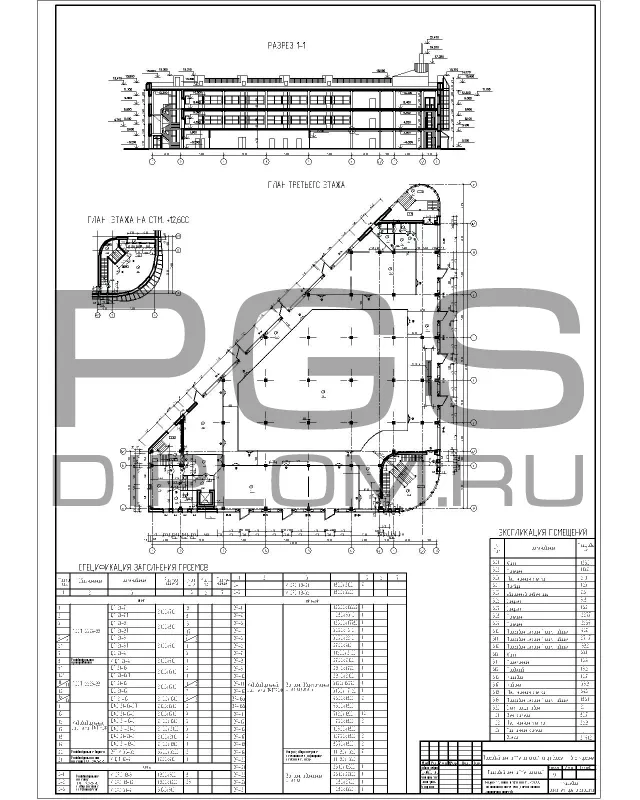

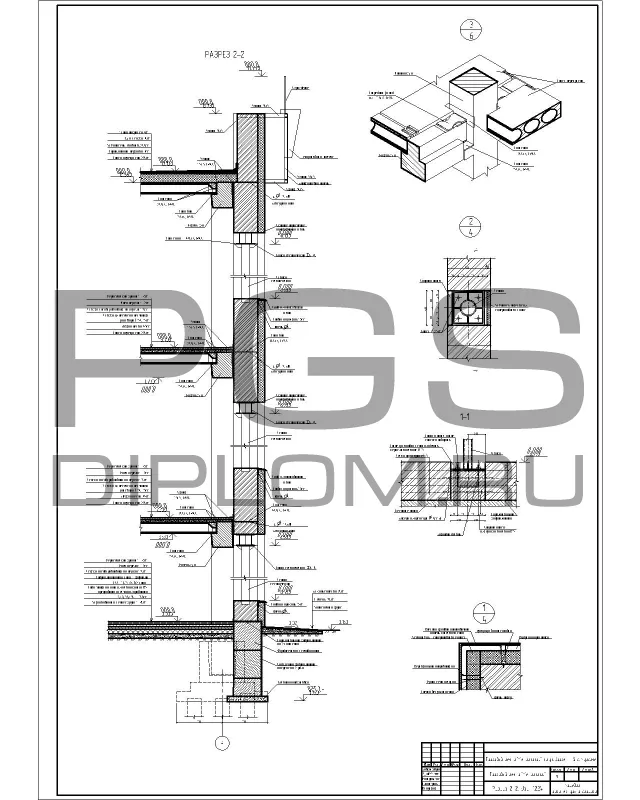

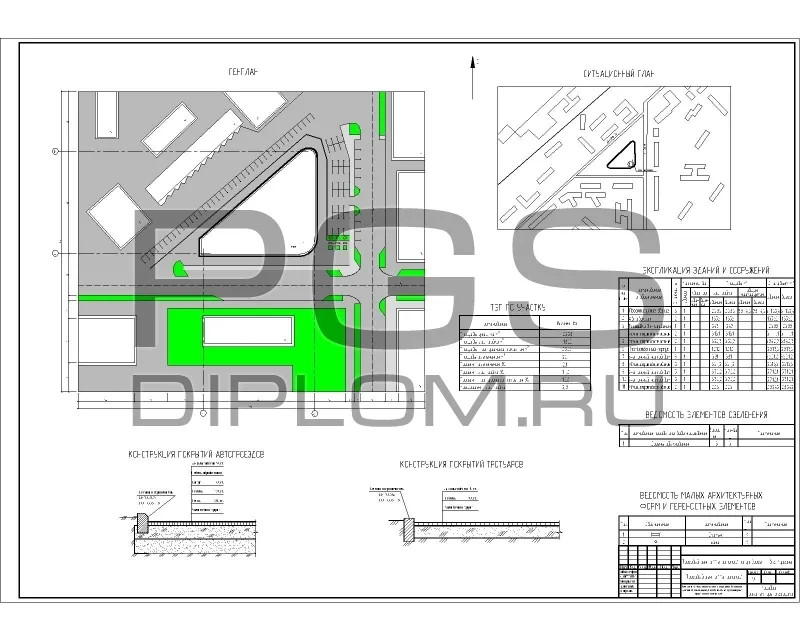

В представленном ВКР содержится: чертежей архитектуры – 8 шт, чертежей расчетной части – 2 шт, чертежей технологической части и организационной части – 3 шт. Расчет колонны произведен в программе «Lira 9.0». В технологическом разделе разработан ППР на монтаж плит покрытия. В организационной части разработан календарный график производства работ и стройгенплан торгового центра. В экономическом разделе диплома представлены локальные сметы, объектная смета и сводный сметный расчет стоимости строительства торгового центра.

В дипломе ПГС содержится 106 листов пояснительной записки в программе «Microsoft Office Word и Excel» и 13 чертежей Автокада.

1. АРХИТЕКТУРНО - СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1 Введение
1.2 Вариантное проектирование
1.3 Данные о районе и участке строительства
1.4 Решение генерального плана
1.5 Решение по инженерным сетям
1.6 Объемно-планировочное решение
1.7 Строительные конструкции, материалы, изделия
1.8 Теплотехнический расчет наружной стены
1.9 Теплотехнический расчет покрытия
1.10 Противопожарные мероприятия
1.11 Технико-экономические показатели

2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
2.1 Данные для проектирования
2.2 Сбор нагрузок на раму
2.3 Расчет колонны
2.3.1 Проверка несущей способности колонны
2.3.2 Проверка несущей способности колонны по наклонным сечениям

3. ОСНОВАНИЯ И ФУНДАМЕНТЫ
3.1 Инженерно-геологические условия
3.2 Определение глубины заложения ростверка
3.2.1 Определение глубины заложения ростверка из условий сезонного промерзания грунта
3.2.2 Определение глубины заложения фундамента из условия недопущения морозного пучения
3.2.3 Определение глубины заложения исходя из конструктивных требований
3.3 Определение размеров ростверка
3.4 Конструирование и расчет ростверка по несущей способности
3.4.1 Расчет ростверкана продавливание колонной
3.4.2 Расчет нижней ступени на продавливание угловой сваей
3.4.3 Расчет прочности наклонных сечений по поперечной силе
3.4.4 Расчет прочности наклонных сечений по изгибающему моменту
3.4.5 Расчет ростверка на изгиб
3.5 Расчет осадки методом эквивалентного слоя

4. ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
4.1 Краткая характеристика объекта
4.2 Работы подготовительного периода
4.2.1 Земляные работы
4.2.2 Устройство фундамента
4.2.3 Монтаж колонн
4.2.4 Монтаж ригелей
4.2.5 Монтаж плит перекрытия и покрытия
4.2.6 Кладка стен
4.2.7 Наружная и внутренняя отделка
4.2.8 Устройство полов
4.3 Технологическая карта на монтаж плит покрытия.
4.3.1 Область применения
4.3.2 Организация и технология строительных процессов
4.3.3 Методы и последовательность производства работ
4.3.4 Потребность в материально-технических ресурсах и объемах работ
4.3.5 Операционный контроль качества
4.3.6 Выбор монтажного крана на надземный цикл
4.3.7 Расчёт требуемых технических параметров крана
4.3.8 Сравнение монтажных кранов по экономическим параметрам
4.3.9 Выбор монтажного крана на подземный цикл
4.3.10 Расчёт требуемых технических параметров крана
4.4 Техника безопасности

5 ОРГАНИЗАЦИЯ, УПРАВЛЕНИЕ И ПЛАНИРОВАНИЕ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
5.1 Краткая характеристика объекта
5.2 Определение продолжительности строительства
5.3 Выбор методов производства основных работ
5.4 Ведомость объемов работ
5.5 Выбор монтажного крана и расчет радиуса опасной зоны
5.6 Выбор монтажного крана на подземный цикл
5.7 Определение трудозатрат по видам работ и количеству строительных машин
5.8 Ведомость потребности основных материалов и специфика¬ция сборных железобетонных элементов
5.9 Принципы построения календарного графика
5.10 Расчет потребности во временных административно-бытовых помещениях
5.11 Расчет площадей складов
5.12 Расчет потребности строительной площадки в электроэнергии
5.13 Расчет потребности строительной площадки в воде
5.14 Проектирование строительного генерального плана\

6. ЭКОНОМИКА
- Локальный сетный расчет №1 на общестроительные работы
- Локальный сетный расчет №2 на сантехнические работы
- Локальный сетный расчет №3на электромонтажные работы
- Локальный сетный расчет №4 на слаботочные устройства
- Локальный сетный расчет №5 на технологическое оборудование
- Локальный сетный расчет №6 на пожарную сигнализацию
- Объектная смета №1
- Сводный сметный расчет стоимости строительства

7. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА
7.1 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ НА ПРОИЗВОДСТВЕ
7.1.1 Перспективы по улучшению охраны труда в строительстве
7.1.2 Анализ опасных и вредных факторов
7.1.3 Расчет эвакуации людей из торгового зала третьего этажа
7.3 Экологическое обоснование проекта
7.3.1 Введение
7.3.2 Описание решения экологической проблемы по строительству и эксплуатации объекта
7.3.3 Заключение
