Проект №1-93 "Торгово - развлекательный центр в г. Николаев"

Проектируемое здание торгово- развлекательного комплекса предназначено для семейного отдыха (кинотеатры, семейное кафе), приятного времяпровождения молодежи (боулинг, шопинг), организация клубов по интересам (бар, рестораны).

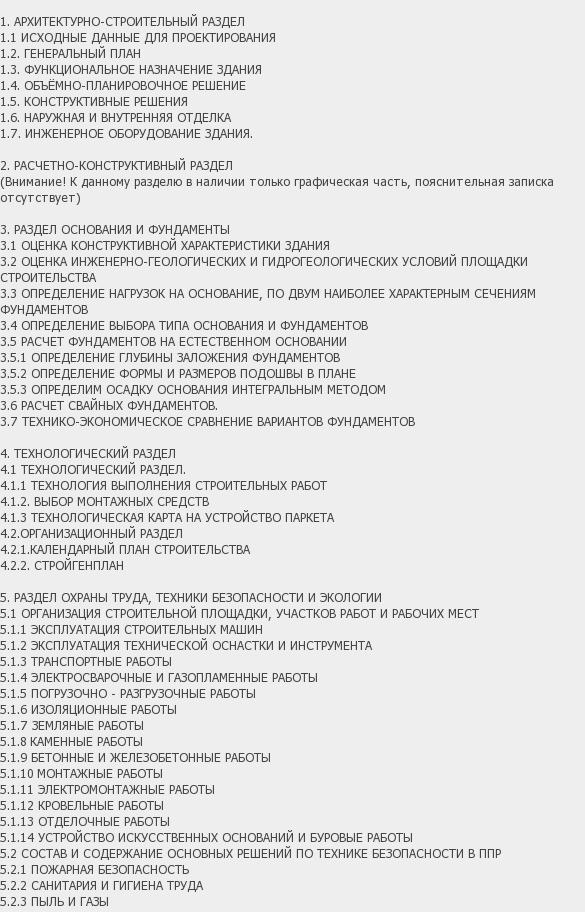

Дипломная работа включает в себя 12 чертежей в программе «AutoCad» и текстовый материал на 141 листе в программе «Microsoft Word».

Состав чертежей: архитектура 4 листа, конструктивная часть 3 листа, технология и организация строительства 5 листов.

Планы производства работ выполнены на: устройство покрытия, облицовку плиткой, устройство паркета.

Здание прямоугольной формы с различной этажностью. Так же существует цокольный этаж с расположенными на нем дискотекой, баром, боулингом. Большую часть помещений здания занимают магазины, так же имеются кинотеатры, детская игровая комната, игровые автоматы, касса, офис и др. Здание имеет габариты 39,0 м х 46,95 м, высота 30,52 м.

Конструктивная схема проектируемого здания - каркасная система с монолитным железобетонным перекрытием. Подземная часть здания - в основном столбчатые фундаменты с располагающимися на них фундаментными балками, которые обеспечивают жёсткость здания в нижней части несущего остова. Фундаменты выполняются из монолитного железобетона и представляют собой ступенчатые, столбчатые фундаменты в которые замоноличены колонны размером в плане 400 х 400,500х500мм. Колонны здания выполняются железобетонными. Покрытие здания - железобетонное монолитное покрытие толщиной 100мм. Над кинотеатром сборные ж/б плиты 3х12 м, уложены на металлические ферма длиной 12м. Стеновое ограждение - самонесущая стена из известняка-ракушечника толщиной 800мм.Перегородки выполнены из: сборного гипсокартона толщиной 80 мм, кирпичные толщиной 120 мм. Перекрытия здания выполнены из монолитного ж/б толщиной 100мм. На покрытие накладывается небольшой слой пенобетона, делается стяжка, укладывается рубероид и посыпается покрытие слоем гравия.
