Проект №1-95 "Общеобразовательная школа в г. Старый Оскол"

В настоящее время строительство школ набирает обороты, особенно в крупных городах, где происходит строительство нового жилья. На нашем сайте проект школы отвечает всем современным требованиям, соответствует строительным нормам и правилам по взрывобезопасности. Кроме того в проекте выполнена планировка и озеленение школьного участка с дорожками и площадками, спортивными и учебными зонами с соответствующим оборудованием.

Дипломная работа включает в себя 13 чертежей в программе «AutoCad» и текстовый материал на 210 листах в программе «Microsoft Word».

Состав чертежей: архитектура 5 листов, конструктивная часть 5 листов, технология и организация строительства 3 листа.

ППР выполнен на монтаж конструкций покрытия спортивного зала.

Расчёт конструкций выполнен ручным способом.

Проектируемое здание школы в плане представляет собой ломаную конфигурацию, со сторонами: длина в осях 1-14 – 79.81 м, ширина в осях А-У – 72.88 м. Здание 3-х этажное в осях 1-3 и А-В; 10-14 и Г-Н, 2-х этажное в осях 4-10 и Г-М; 5-13 и Н-У. За нулевую отметку принята отметка пола первого этажа. Высота этажа спортивного зала–9,8м и актового зала–6,1 м. Максимальная отметка здания 17.4 м. Здание с техническим подпольем. На 1-ом этаже: мастерская по обработке древесины, мастерская по кулинарии, медкабинет, кабинеты 1 классов и др. На 2-ом этаже: кабинет информатики и ЭВМ, кабинет математики, кабинеты 2 и 3 классов и др. На 3-ем этаже: кабинет физики, кабинет географии, лаборатория физики, лаборантская химии, кабинет русского языка, помещение продленного дня, и др.

Тип конструктивной схемы – здание с неполным каркасом. В качестве фундамента в проекте заложены фундаменты стаканного типа под колонны и монолитный ленточный фундамент под стены. Несущими конструкциями существующего здания являются кирпичные стены толщиной 640мм. В спортивном зале колонны 400х400мм, а также элементами покрытия в осях 4-10, Г-М являются сборные цилиндрические оболочки пролётом 12. В осях 5-13, У-Н элементами покрытия является ребристые плиты пролетом 12 м. Пространственную жесткость и устойчивость железобетонного каркаса обеспечивают связевые плиты и диафрагмы жесткости. Перекрытие на отметке +3.300 выполнено из сборных железобетонных плит. Покрытие над спортивным залом выполнено из сборных цилиндрических оболочек, над актовым залом выполнено из ребристых плит. Кровля принята плоская, неэксплуатируемая, невентилируемая, с внутренним водоотводом. Утеплитель - пенополистирол.

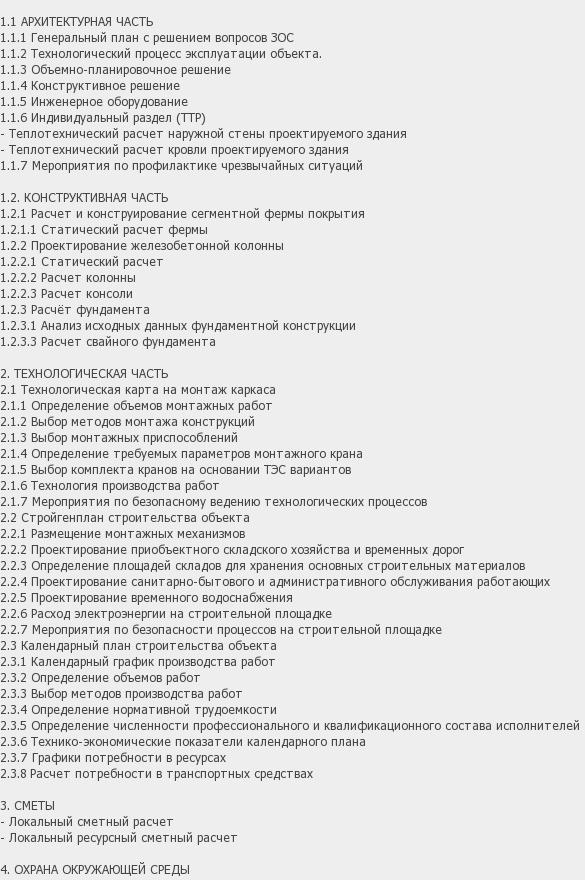

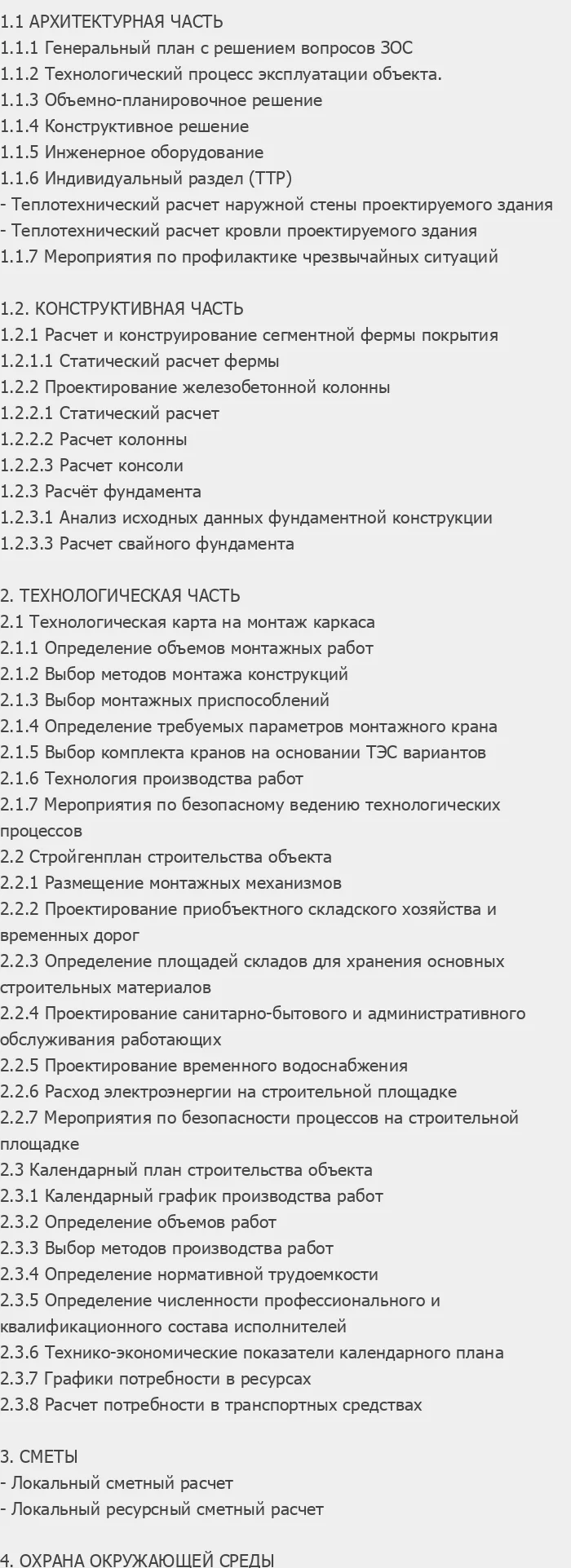

1.1 АРХИТЕКТУРНАЯ ЧАСТЬ
1.1.1 Генеральный план с решением вопросов ЗОС
1.1.2 Технологический процесс эксплуатации объекта.
1.1.3 Объемно-планировочное решение
1.1.4 Конструктивное решение
1.1.5 Инженерное оборудование
1.1.6 Индивидуальный раздел (ТТР)
- Теплотехнический расчет наружной стены проектируемого здания
- Теплотехнический расчет кровли проектируемого здания
1.1.7 Мероприятия по профилактике чрезвычайных ситуаций

1.2. КОНСТРУКТИВНАЯ ЧАСТЬ
1.2.1 Расчет и конструирование сегментной фермы покрытия
1.2.1.1 Статический расчет фермы
1.2.2 Проектирование железобетонной колонны
1.2.2.1 Статический расчет
1.2.2.2 Расчет колонны
1.2.2.3 Расчет консоли
1.2.3 Расчёт фундамента
1.2.3.1 Анализ исходных данных фундаментной конструкции
1.2.3.3 Расчет свайного фундамента

2. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
2.1 Технологическая карта на монтаж каркаса
2.1.1 Определение объемов монтажных работ
2.1.2 Выбор методов монтажа конструкций
2.1.3 Выбор монтажных приспособлений
2.1.4 Определение требуемых параметров монтажного крана
2.1.5 Выбор комплекта кранов на основании ТЭС вариантов
2.1.6 Технология производства работ
2.1.7 Мероприятия по безопасному ведению технологических процессов
2.2 Стройгенплан строительства объекта
2.2.1 Размещение монтажных механизмов
2.2.2 Проектирование приобъектного складского хозяйства и временных дорог
2.2.3 Определение площадей складов для хранения основных строительных материалов
2.2.4 Проектирование санитарно-бытового и административного обслуживания работающих
2.2.5 Проектирование временного водоснабжения
2.2.6 Расход электроэнергии на строительной площадке
2.2.7 Мероприятия по безопасности процессов на строительной площадке
2.3 Календарный план строительства объекта
2.3.1 Календарный график производства работ
2.3.2 Определение объемов работ
2.3.3 Выбор методов производства работ
2.3.4 Определение нормативной трудоемкости
2.3.5 Определение численности профессионального и квалификационного состава исполнителей
2.3.6 Технико-экономические показатели календарного плана
2.3.7 Графики потребности в ресурсах
2.3.8 Расчет потребности в транспортных средствах

3. СМЕТЫ
- Локальный сметный расчет
- Локальный ресурсный сметный расчет

4. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
