КРАТКОЕ ОПИСАНИЕ

Представляем Вашему вниманию проект готового диплома администртивного здания, демо-версию которого Вы можете скачать бесплатно в нашем интернет-магазине.

Дипломная работа включает в себя 10 чертежей в программе «AutoCad» и текстовый материал на 143 листах в программе «Microsoft Word».

Состав чертежей: архитектура 5 листов, строительные конструкции 1 лист, сравние вариантов 1 лист, технология и организация строительства 3 листов.

Расчеты конструкций в дипломной работе выполнены ручным сособом.

Технологическая карта разработана на устройство скатной кровли, и устройство металлочерепицы.

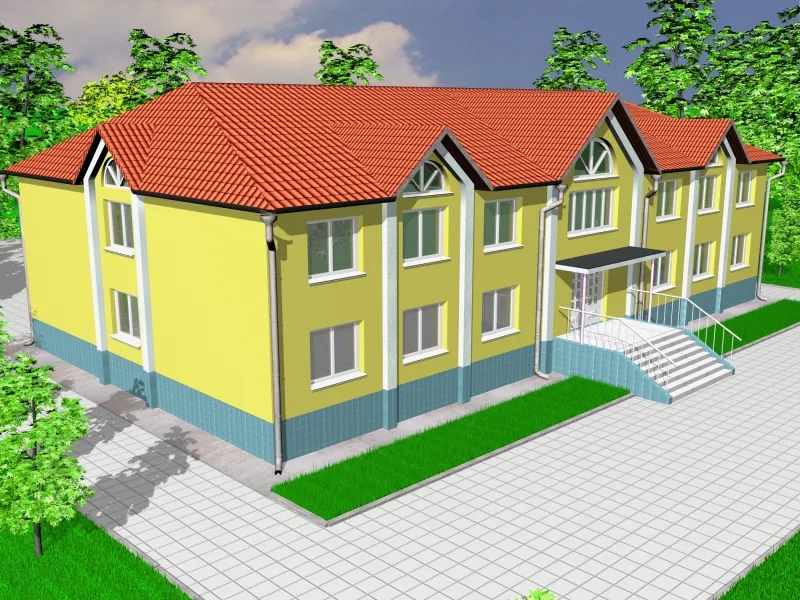

Административное здание запроектировано прямоугольным в плане с размерами в осях: длина - 26,6 м, ширина - 15,0 м, высота – 8,4 м. Состоит из 2 этажей, подвального этажа и теплого чердака. Высота этажей 3,0 м, высота чердака переменная, высота подвального этажа – 2,0 м. На первом этаже проектируемого здания расположены: помещения вычислительного центра; кабинет главного инженера и главного агронома; производственно-технический и проектный отделы; отделы снабжения и обустройства территорий; помещения вспомогательного назначения. На втором этаже расположены: кабинеты бухгалтерии; помещения мастеров и зал заседаний; кабинеты начальника и его заместителя; приемная; кабинет главного менеджера и отдел делопроизводства; канцелярия; вспомогательные помещения. В подвальном этаже расположены: узел управления и венткамера; помещения вспомогательного персонала; кабинеты архива и уборочного инвентаря; столярка; вспомогательные помещения.

Конструктивная схема здания - бескаркасная с несущими каменными стенами. Фундаменты – свайные с монолитными железобетонными ростверком, приняты сваи сечением 300x300 мм. Наружные и внутренние стены – мелкие керамзитобетонные блоки. Перекрытие и покрытие – железобетонные многопустотные панели. Лестница – сборные железобетонные марши и площадки. Кровля – металлочерепица по деревянным стропилам, четырехскатная.

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
