Проект №1-29 "Ледовый дворец в г. Орёл"

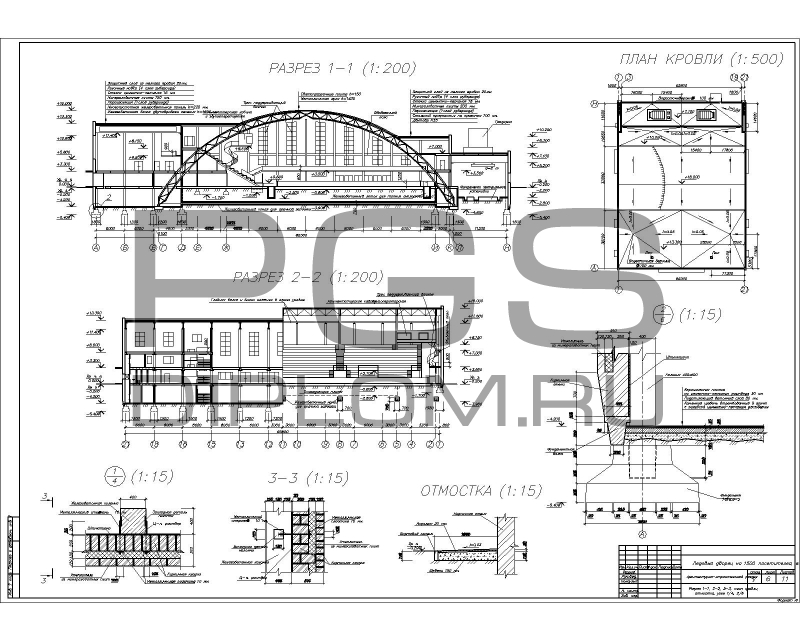

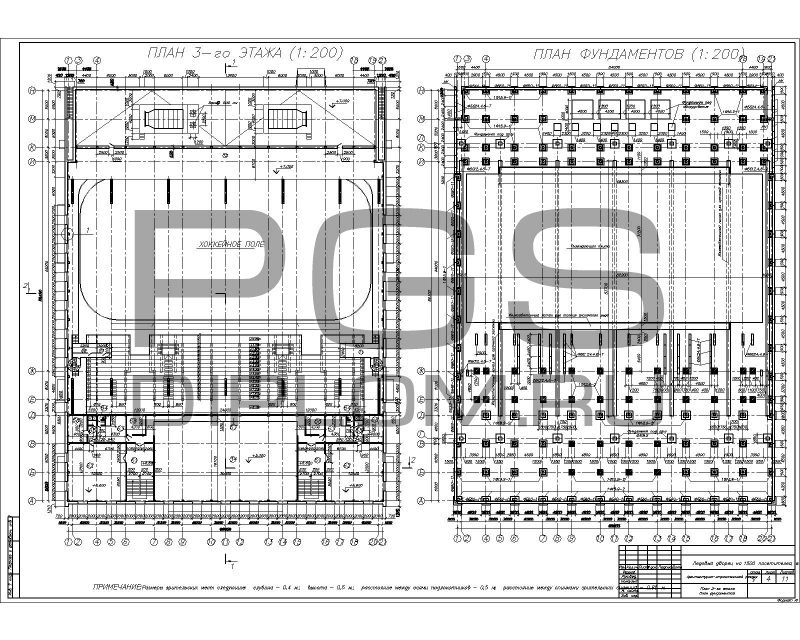

Бесплатно скачать план, фасад или разрез ледового дворца Вы можете в DEMO версии диплома на нашем сайте.

В данном проекте: 11 чертежей в программе «AutoCAD» (эти же 11 чертежей в программе Компас) и 165 листов пояснительной записки в программе «Microsoft Word».

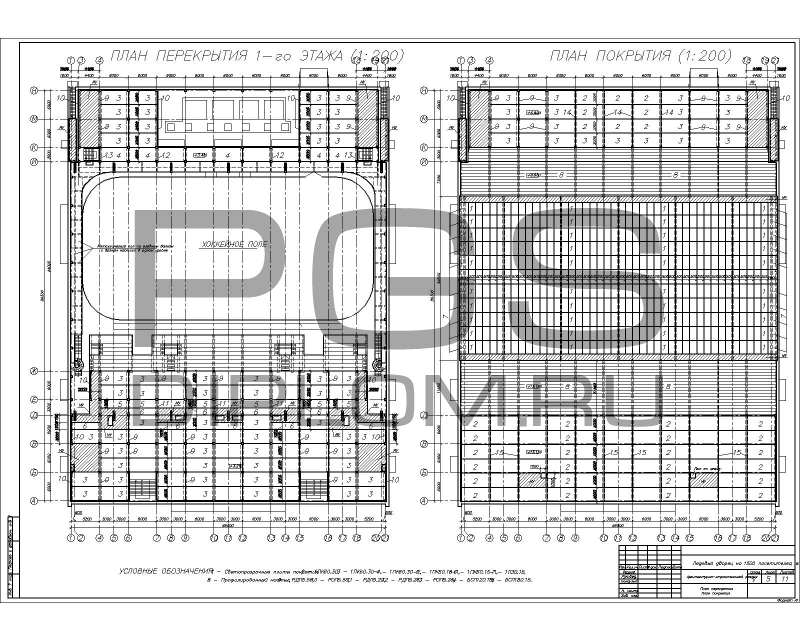

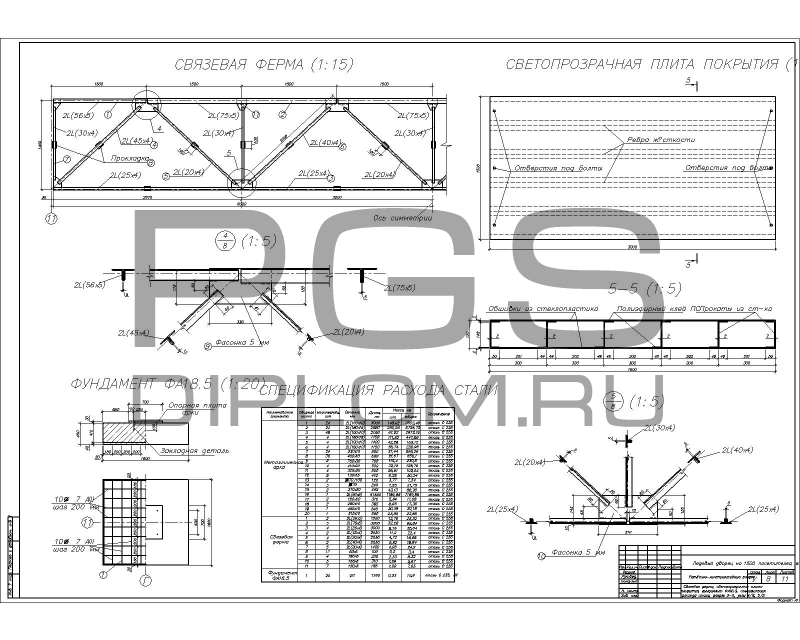

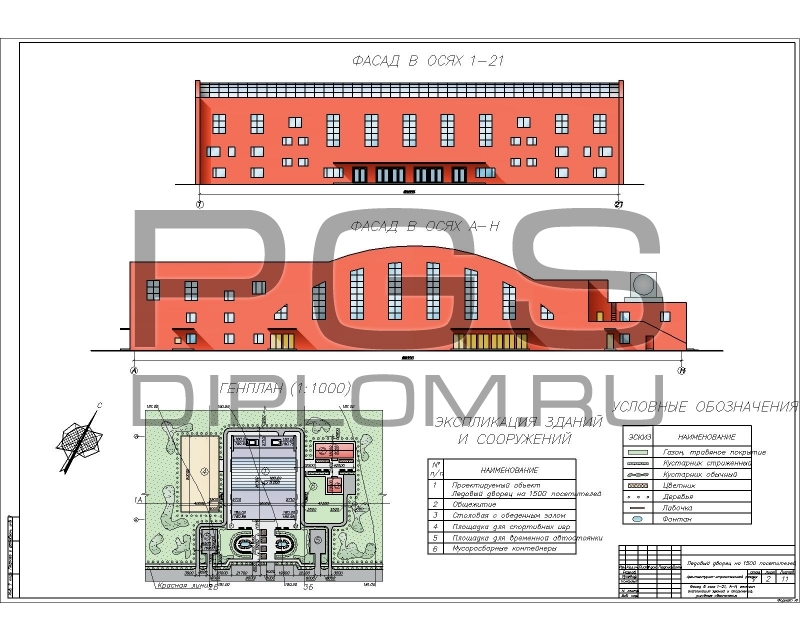

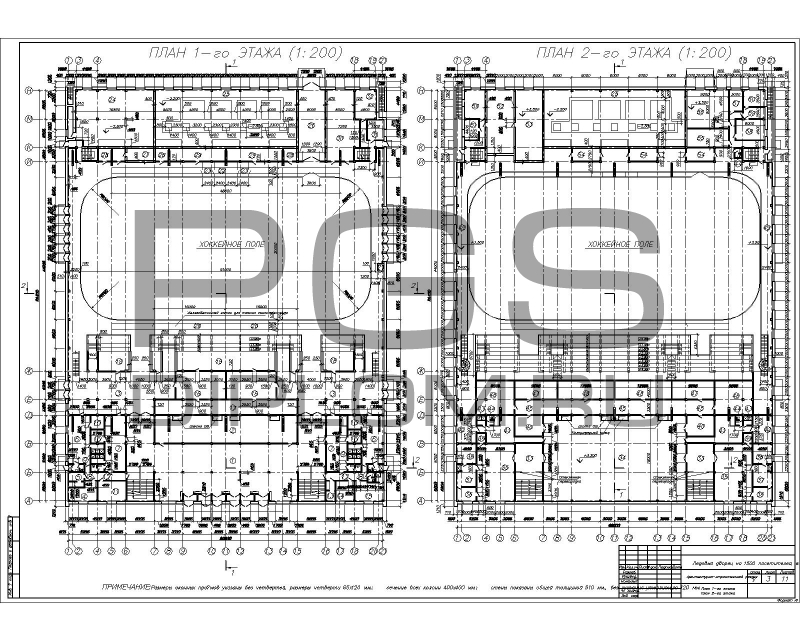

В графической части диплома: архитектуры - 5 чертежей (в комплекте программные файлы визуализации объекта), расчет конструкций - 2 чертежа, технологической и организационной части – 3 чертежа, ТЭП – 1 лист.

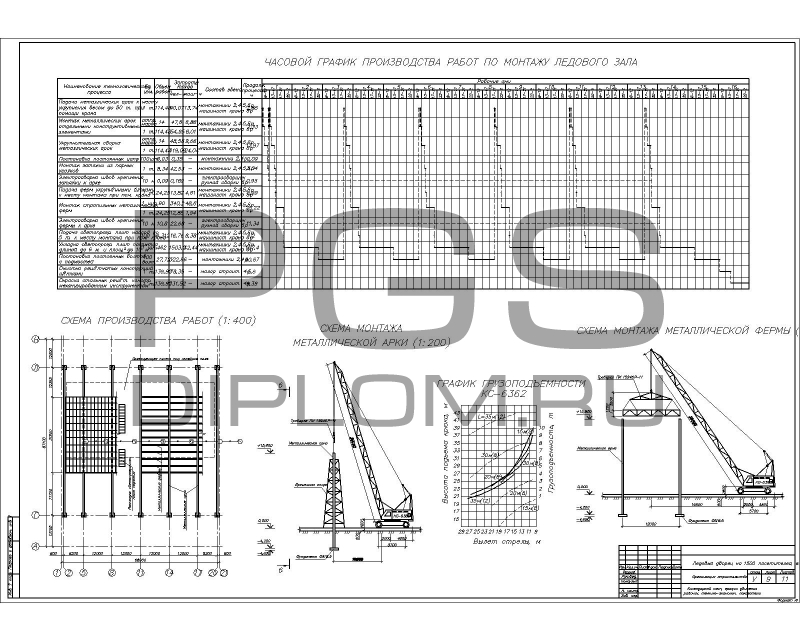

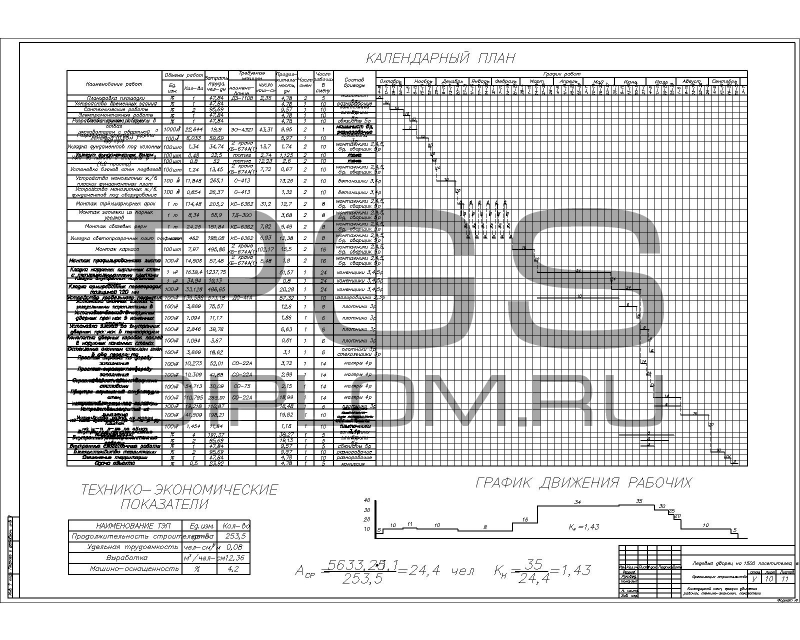

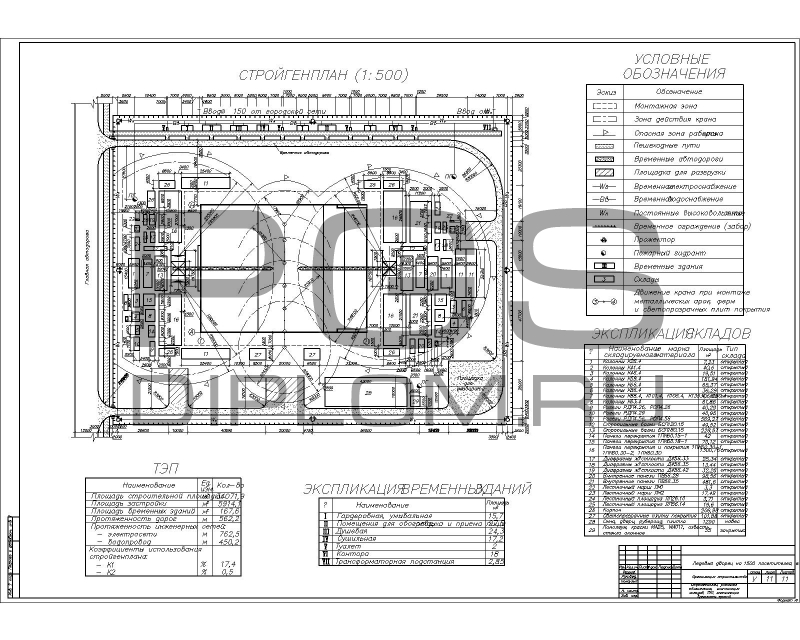

В проекте строительные конструкции рассчитаны ручным способом. В организационной части представлен стройгенплан календарный план, график движения рабочих, почасовой график производства работ.

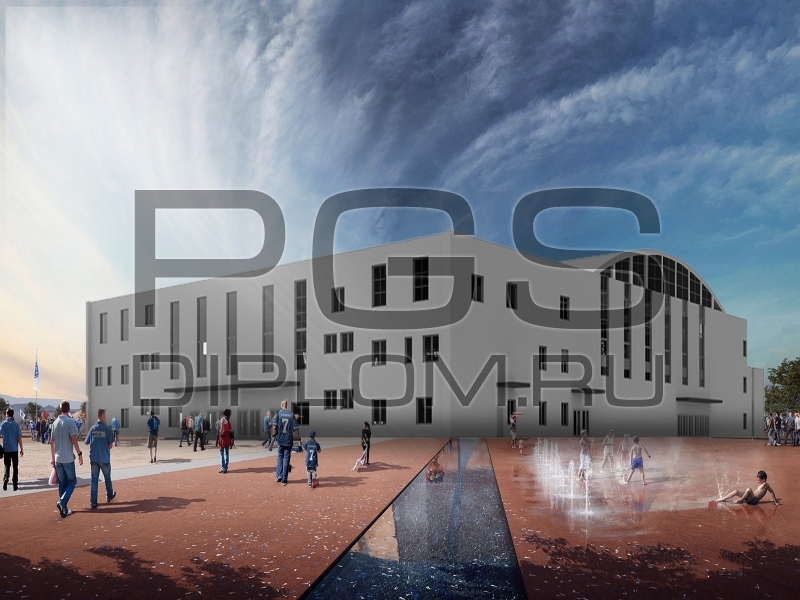

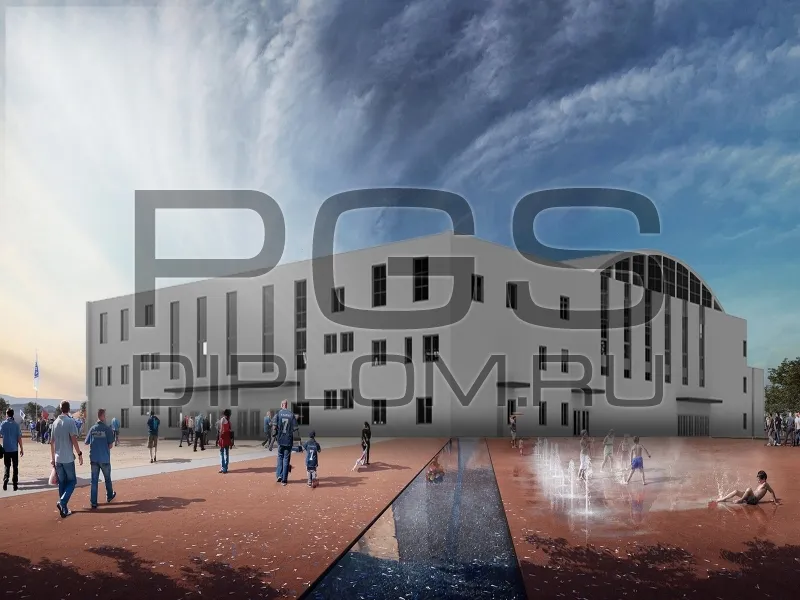

Проектируемое здание ледового дворца прямоугольной формы. Оно представлено ледовым залом с трибуной для зрителей и двумя пристройками. Главная пристройка состоит из 3 этажей и подвала, техническая пристройка состоит из 2 и 3 этажей. Трибуны рассчитаны на 1500 человек. Кроме хоккейного поля в здании размещены: медчасть, спортзал, хореографический класс, кабинеты администрации и многое др. Ледовый зал имеет дневное освещение, запроектированное через витражи и через светопрозрачное покрытие по аркам. Проектируемый объект имеет максимальные габаритные размеры в осях (Д/Ш/В) –86,3/66/16 метров.

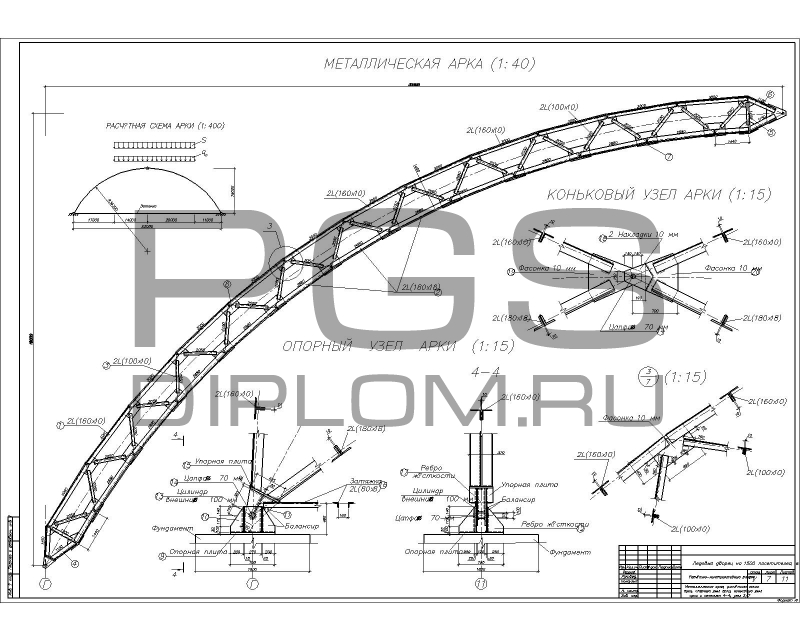

Ледовый дворец запроектирован в полносборном связевом каркасе. Сечение колонн 400х400 мм. Фундаменты приняты: фундаментные балки, ж/б стаканного типа, плоские ж/б монолитные, бетонные блоки. В качестве ограждающих наружных стен приняты самонесущие кирпичные стены. В качестве перекрытий и покрытий используются ж/б многопустотные плиты. Конструкция покрытия представлена металлической аркой, металлической фермой и светопрозрачной плитой покрытия.

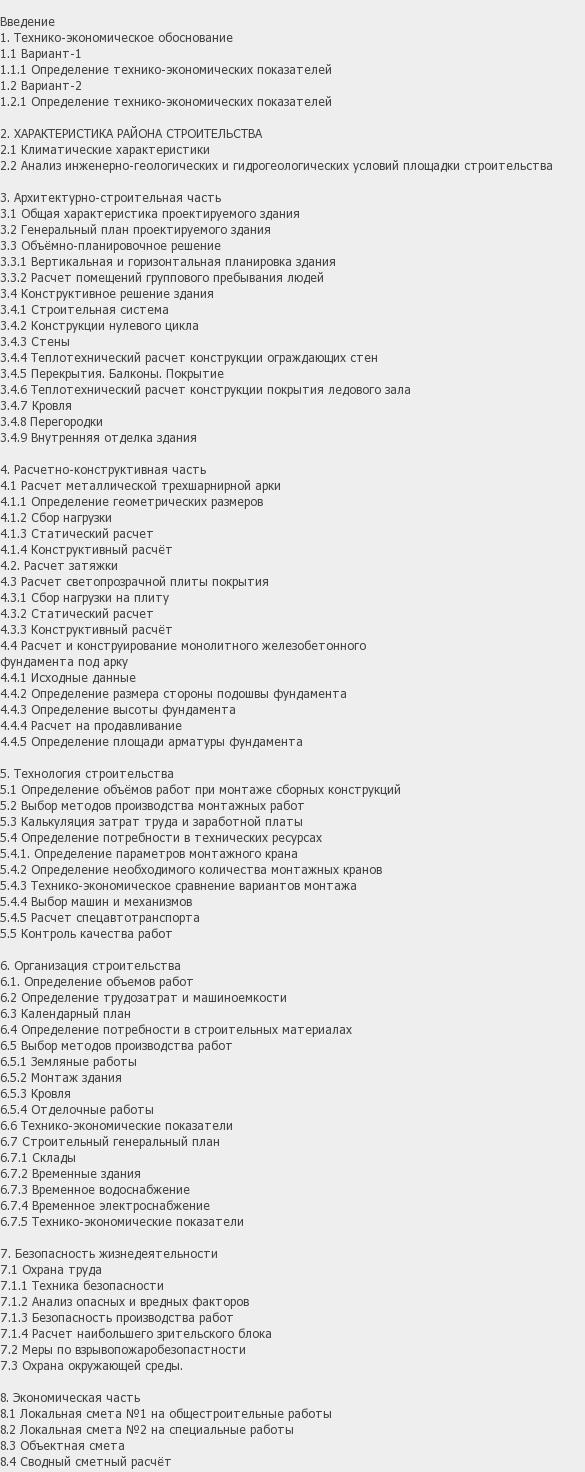

Введение

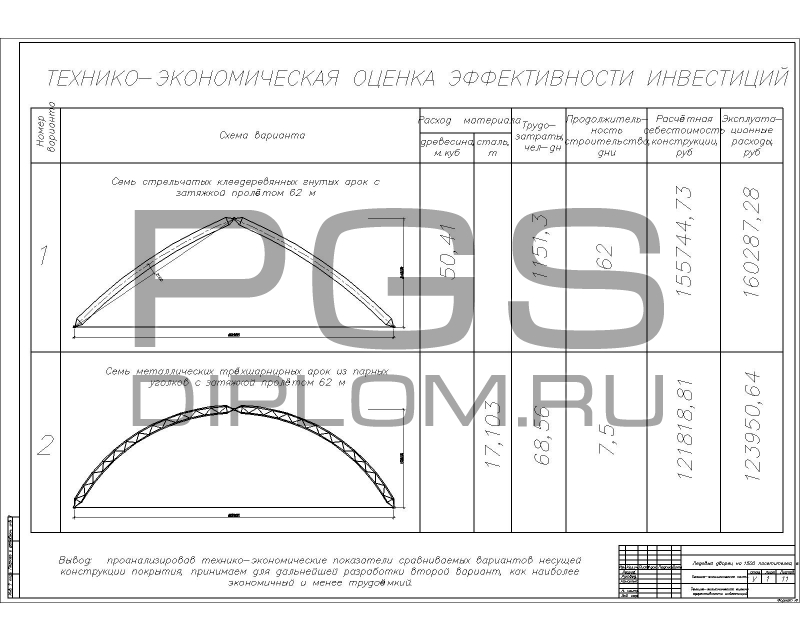

1. Технико-экономическое обоснование
1.1 Вариант-1
1.1.1 Определение технико-экономических показателей
1.2 Вариант-2
1.2.1 Определение технико-экономических показателей

2. ХАРАКТЕРИСТИКА РАЙОНА СТРОИТЕЛЬСТВА
2.1 Климатические характеристики
2.2 Анализ инженерно-геологических и гидрогеологических условий площадки строительства

3. Архитектурно-строительная часть
3.1 Общая характеристика проектируемого здания
3.2 Генеральный план проектируемого здания
3.3 Объёмно-планировочное решение
3.3.1 Вертикальная и горизонтальная планировка здания
3.3.2 Расчет помещений группового пребывания людей
3.4 Конструктивное решение здания
3.4.1 Строительная система
3.4.2 Конструкции нулевого цикла
3.4.3 Стены
3.4.4 Теплотехнический расчет конструкции ограждающих стен
3.4.5 Перекрытия. Балконы. Покрытие
3.4.6 Теплотехнический расчет конструкции покрытия ледового зала
3.4.7 Кровля
3.4.8 Перегородки
3.4.9 Внутренняя отделка здания

4. Расчетно-конструктивная часть
4.1 Расчет металлической трехшарнирной арки
4.1.1 Определение геометрических размеров
4.1.2 Сбор нагрузки
4.1.3 Статический расчет
4.1.4 Конструктивный расчёт
4.2. Расчет затяжки
4.3 Расчет светопрозрачной плиты покрытия
4.3.1 Сбор нагрузки на плиту
4.3.2 Статический расчет
4.3.3 Конструктивный расчёт
4.4 Расчет и конструирование монолитного железобетонного
фундамента под арку
4.4.1 Исходные данные
4.4.2 Определение размера стороны подошвы фундамента
4.4.3 Определение высоты фундамента
4.4.4 Расчет на продавливание
4.4.5 Определение площади арматуры фундамента

5. Технология строительства
5.1 Определение объёмов работ при монтаже сборных конструкций
5.2 Выбор методов производства монтажных работ
5.3 Калькуляция затрат труда и заработной платы
5.4 Определение потребности в технических ресурсах
5.4.1. Определение параметров монтажного крана
5.4.2 Определение необходимого количества монтажных кранов
5.4.3 Технико-экономическое сравнение вариантов монтажа
5.4.4 Выбор машин и механизмов
5.4.5 Расчет спецавтотранспорта
5.5 Контроль качества работ

6. Организация строительства
6.1. Определение объемов работ
6.2 Определение трудозатрат и машиноемкости
6.3 Календарный план
6.4 Определение потребности в строительных материалах
6.5 Выбор методов производства работ
6.5.1 Земляные работы
6.5.2 Монтаж здания
6.5.3 Кровля
6.5.4 Отделочные работы
6.6 Технико-экономические показатели
6.7 Строительный генеральный план
6.7.1 Склады
6.7.2 Временные здания
6.7.3 Временное водоснабжение
6.7.4 Временное электроснабжение
6.7.5 Технико-экономические показатели

7. Безопасность жизнедеятельности
7.1 Охрана труда
7.1.1 Техника безопасности
7.1.2 Анализ опасных и вредных факторов
7.1.3 Безопасность производства работ
7.1.4 Расчет наибольшего зрительского блока
7.2 Меры по взрывопожаробезопастности
7.3 Охрана окружающей среды.

8. Экономическая часть
8.1 Локальная смета №1 на общестроительные работы
8.2 Локальная смета №2 на специальные работы
8.3 Объектная смета
8.4 Сводный сметный расчёт
