Проект №1-301 "Крытый каток с трибунами в г. Саратов"

Проект №1-301 "Крытый каток с трибунами  в г. Саратов"
Проект №1-301 "Крытый каток с трибунами в г. Саратов"
Скачать демо-версию
Смотреть состав чертежей или абсолютно БЕСПЛАТНО скачать DEMO версию понравившегося Вам диплома Вы можете, нажав на соответствующие кнопки.
Для покупки диплома нажмите кнопку "В КОРЗИНУ", после чего Вы будете перенаправлены на страницу оформления заказа.

Цена:

4.000 руб.

КРАТКОЕ ОПИСАНИЕ

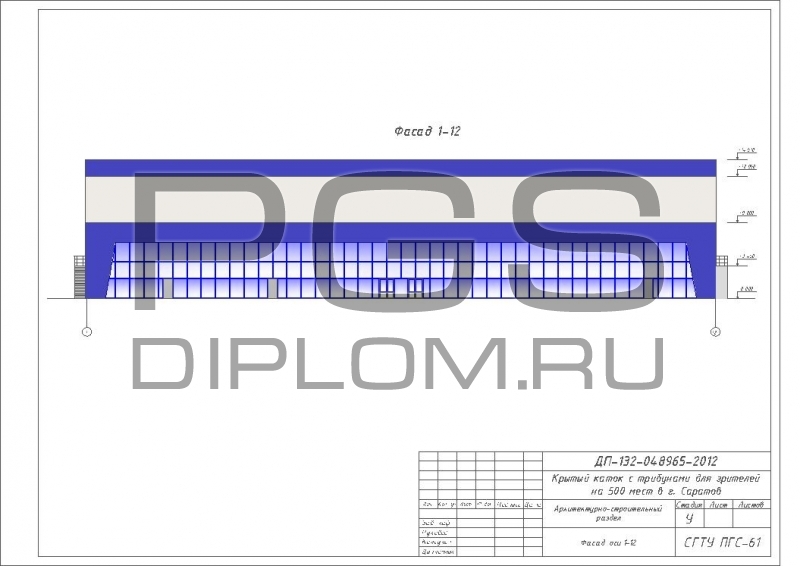

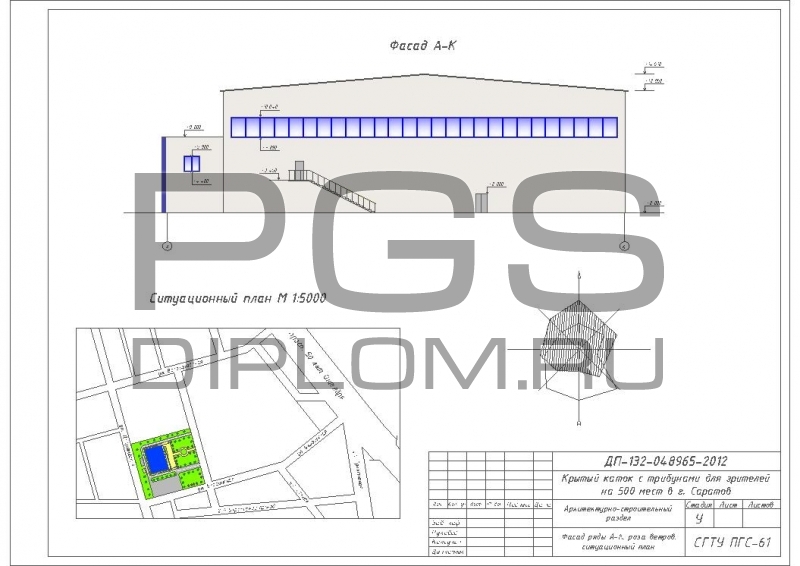

В дипломном проекте разработано строительство крытого катка с трибунами на 500 мест в г. Саратов. Здание катка двухэтажное прямоугольной формы с размерами в осях: длина – 66,0 м, ширина – 48,0 м, высота – 14,610 м.

Крытый каток с искусственным льдом, круглогодичный, размер ледовой арены – 60 м × 31 м для проведения учебно-тренировочного процесса и соревнований по хоккею с шайбой, фигурному катанию, свободному (массовому) катанию на коньках, керлингу. Максимальная пропускная способность катка с искусственным льдом – 120 человек в смену (массовое катание).

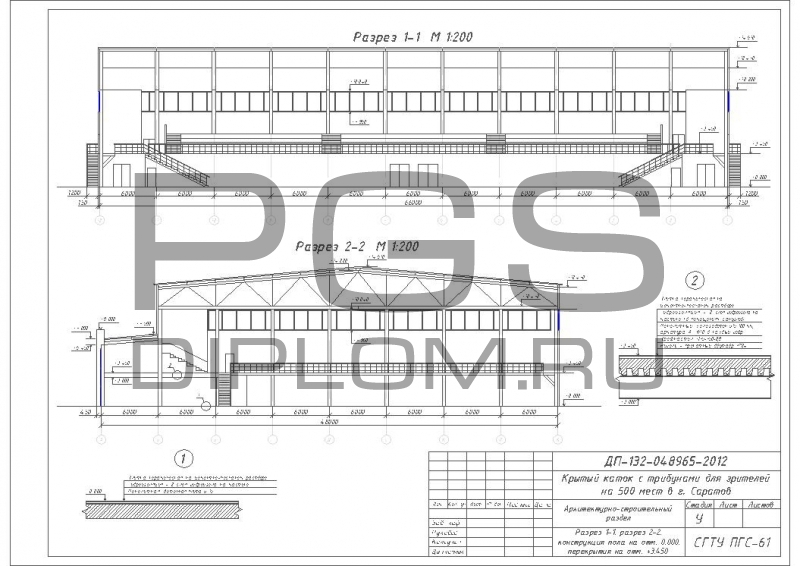

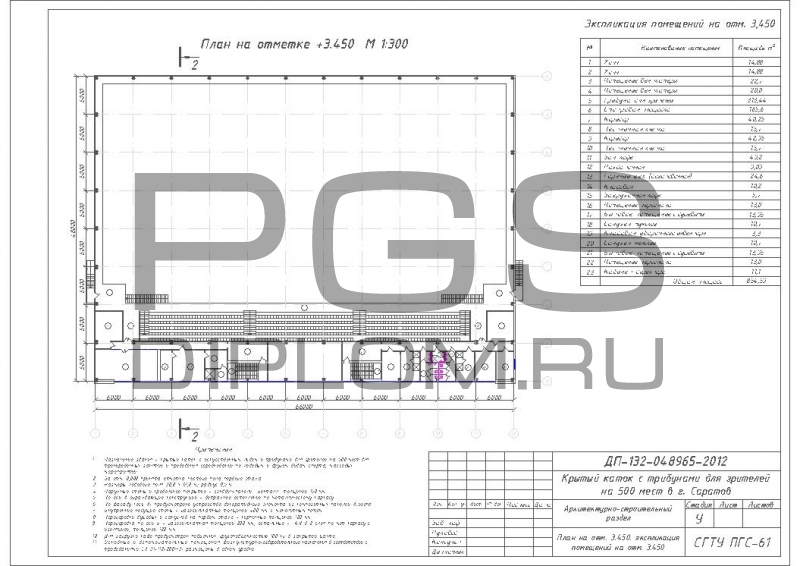

Главным помещением в здании является зал ледового поля. Он ограничен в пространстве ареной, трибунами, стенами и перекрытием. В средней части длинных сторон бортов предусмотрены места для судей, запасных игроков обеих команд и «штрафников». Трибуны для зрителей размещены в наиболее выгодной зоне арены – вдоль ее длинной стороны и максимально приближены к центру. Кроме трибун на 500 мест дополнительно предусмотрены смотровые площадки по периметру ледовой арены. Максимальное количество зрителей на смотровых площадках – 200 человек.

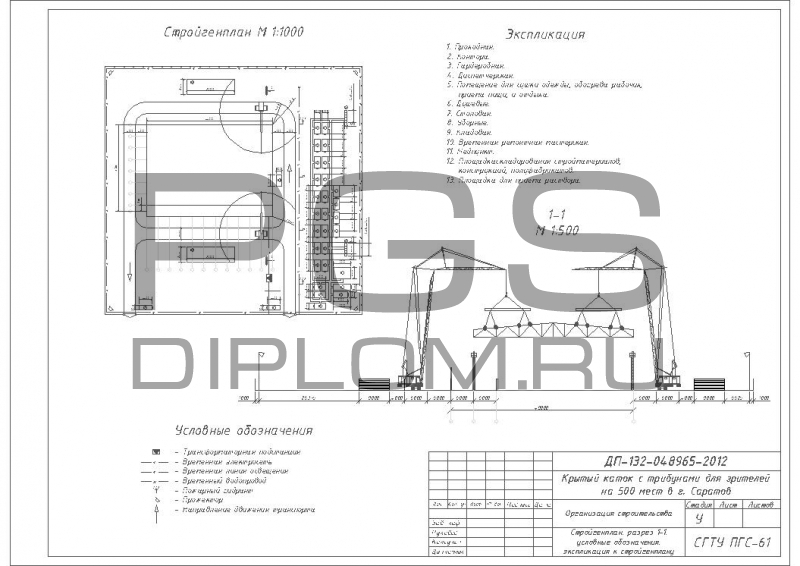

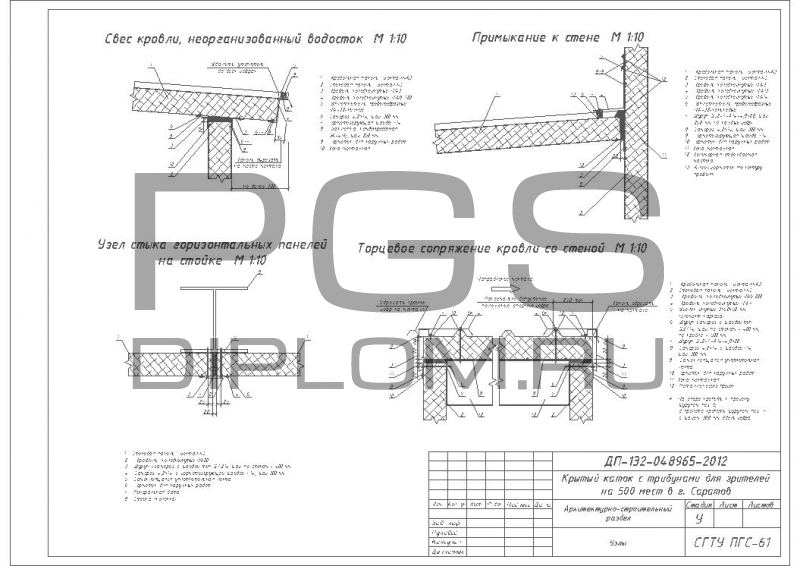

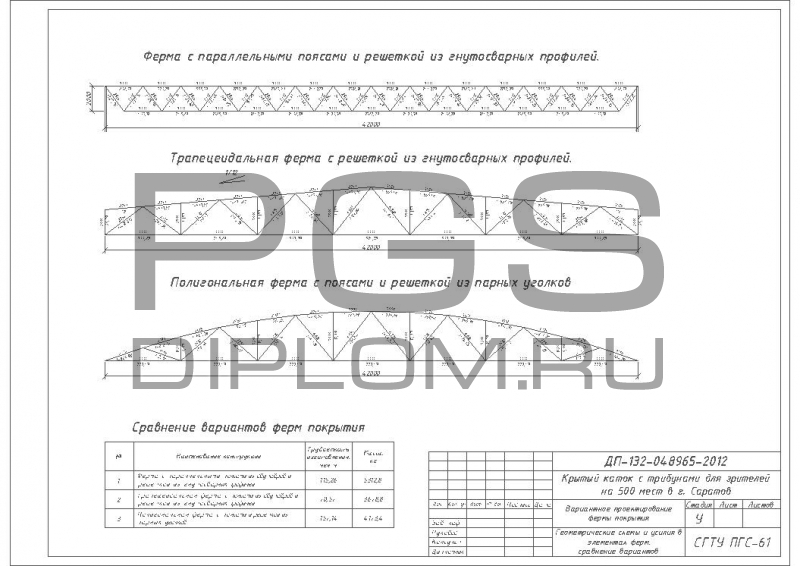

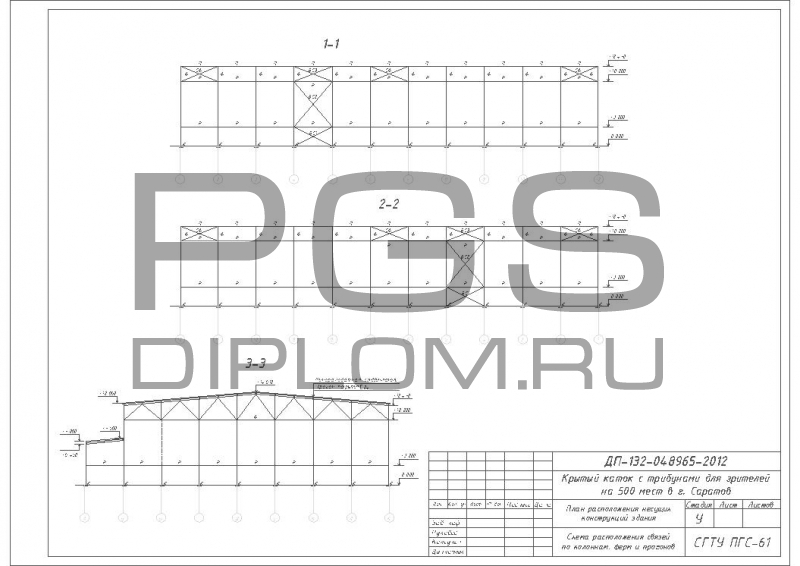

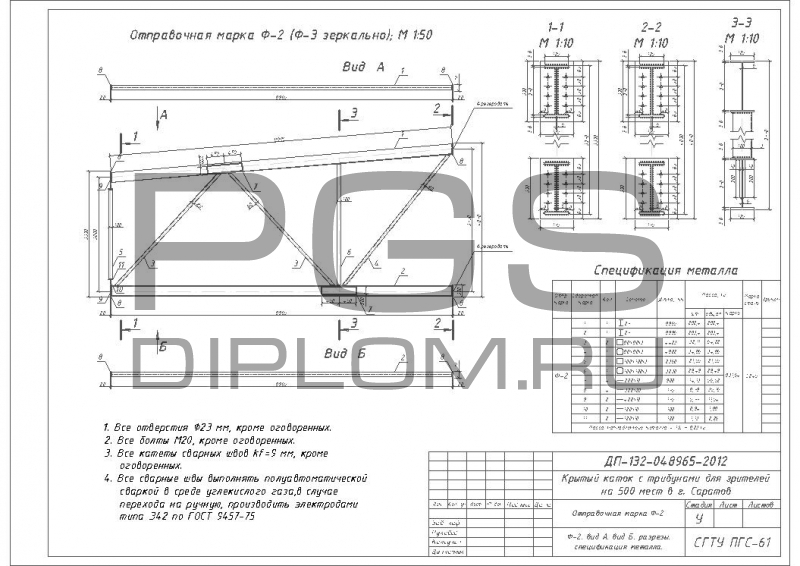

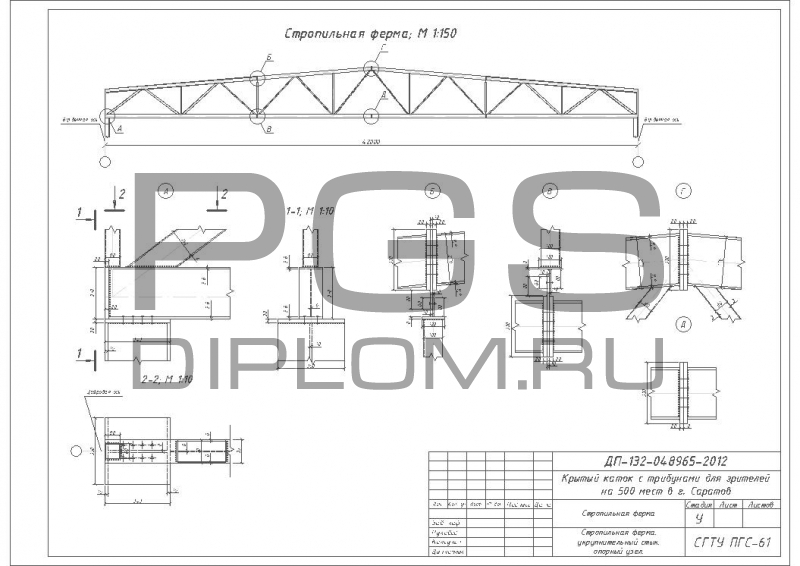

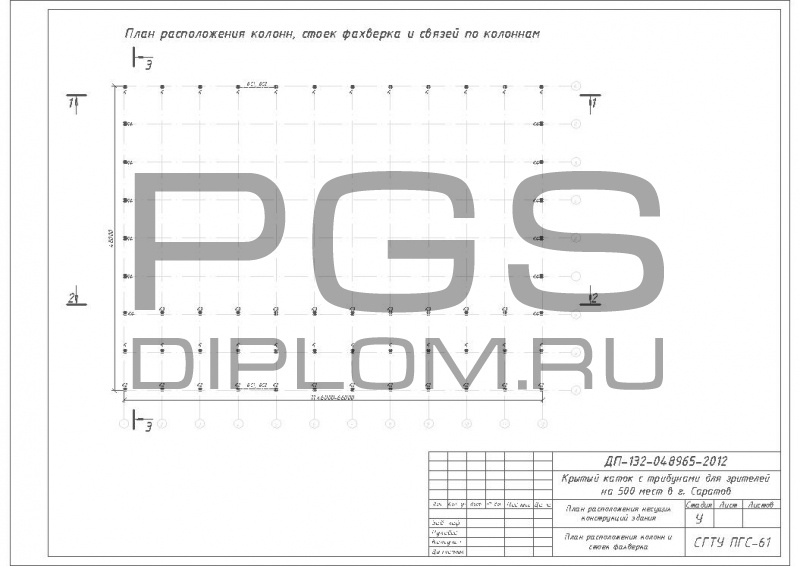

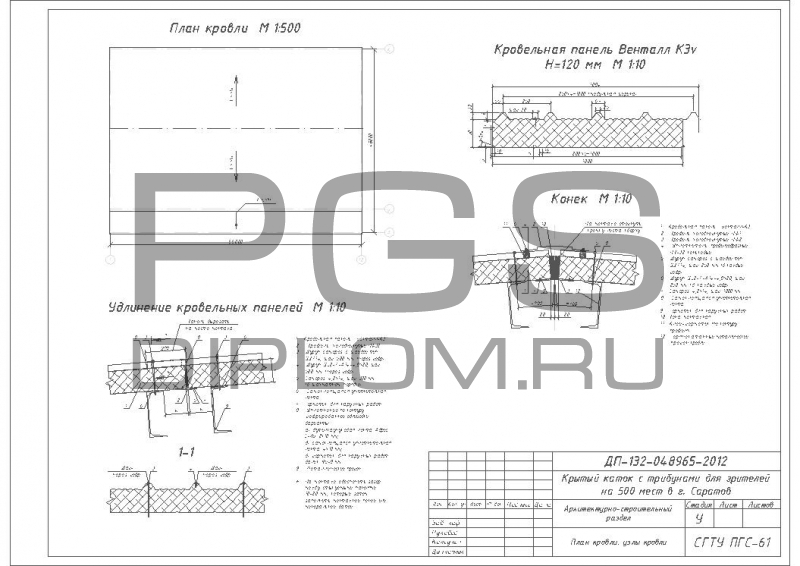

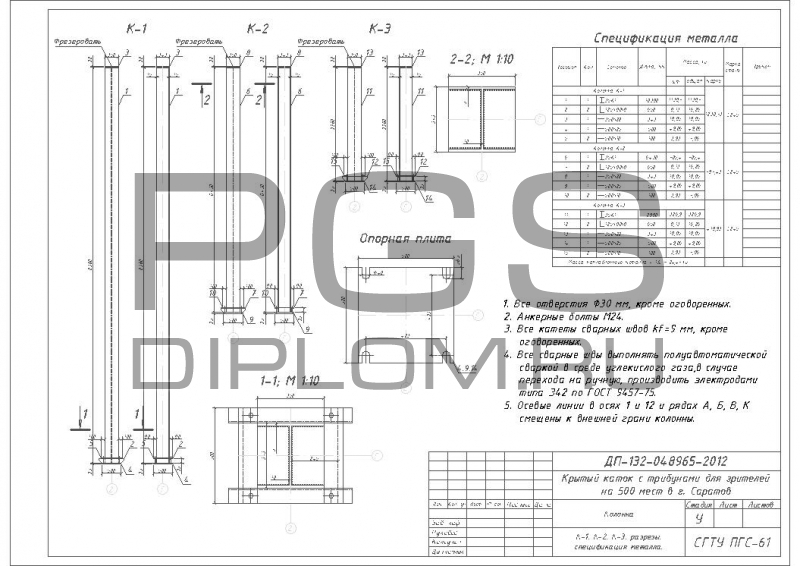

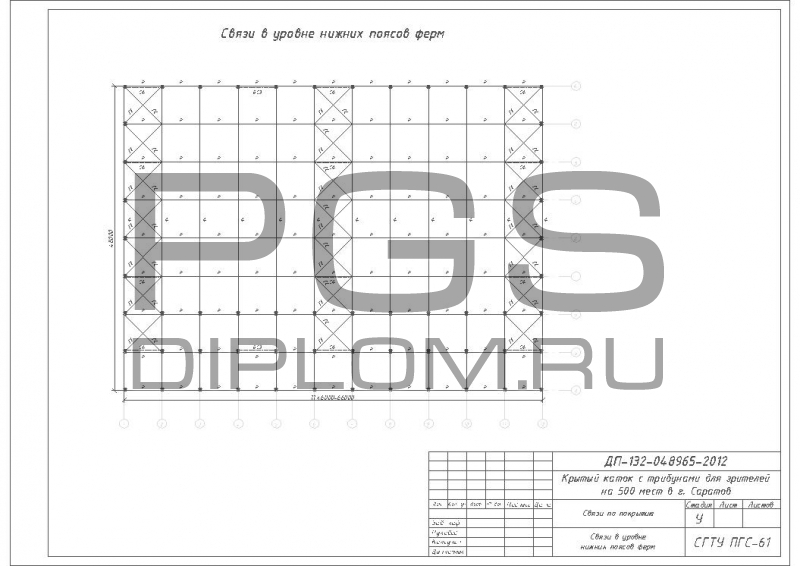

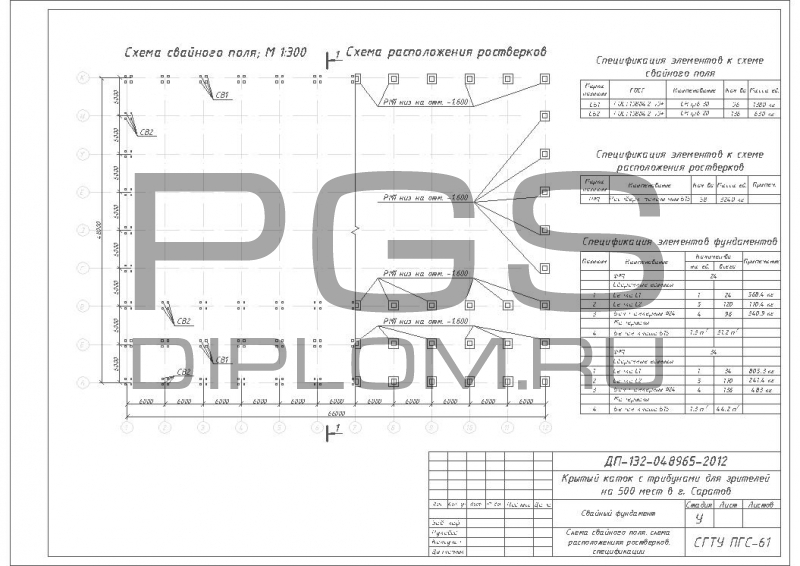

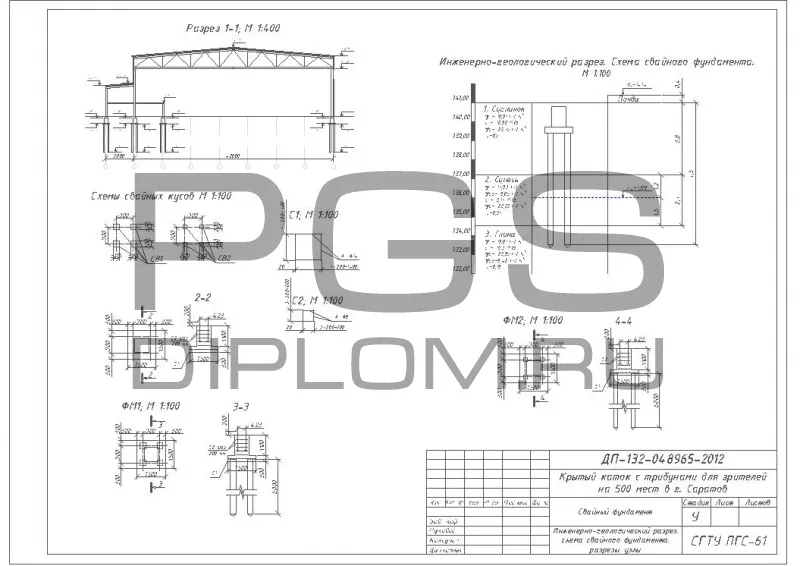

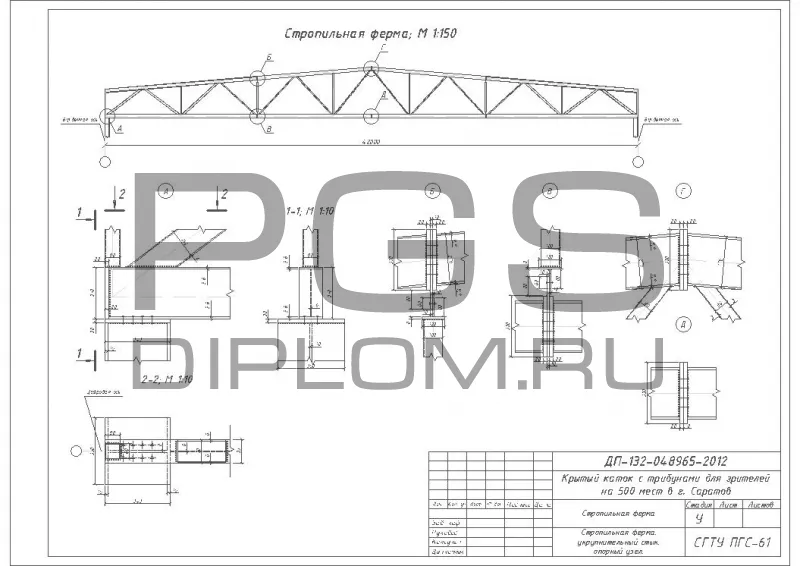

Фундаменты запроектированы мелкого заложения монолитные железобетонные в виде отдельно стоящих стаканов под колонны. Несущий остов здания запроектирован по рамно-связевой конструктивной схеме. Пролет рамы 42,0 м, шаг рам – 6,0 м. Поперечные рамы выполнены из прокатных профилей. В продольном направлении жесткость обеспечивается установкой вертикальных связей. Наружное стеновое ограждение выполнено из трехслойных минераловатных навесных сэндвич-панелей поэлементной сборки, монтируемых на месте. Перекрытие выполнено в виде сплошной балочной клетки из прокатных стальных профилей. Настилом служит монолитная плита, бетонируемая по несъемной опалубке из профилированного листа. Покрытие здания выполнено из сэндвич-панелей, уложенных с уклоном с использованием прогонов по трапецеидальным фермам с поясами из двутавров и решеткой из гнутозамкнутых профилей.

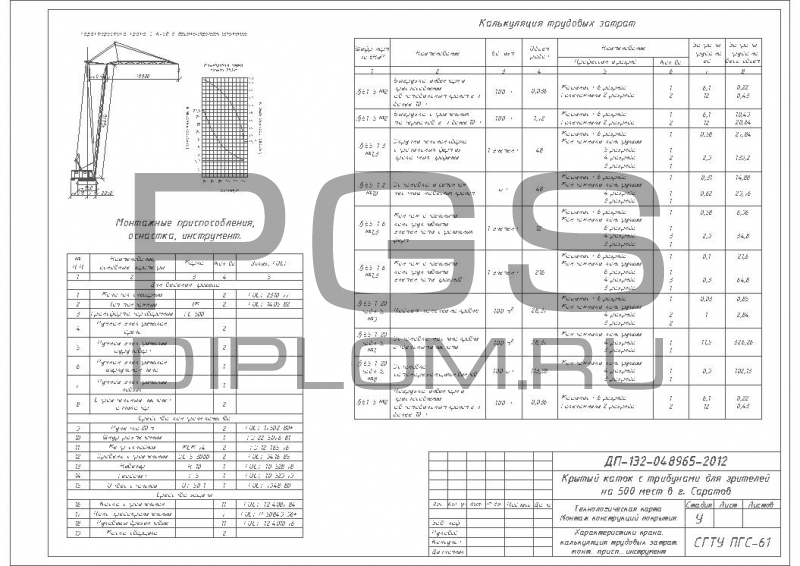

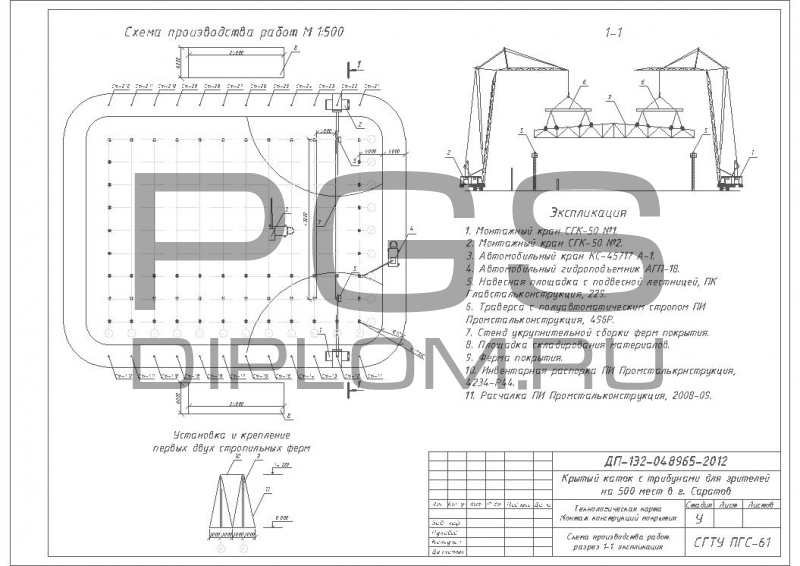

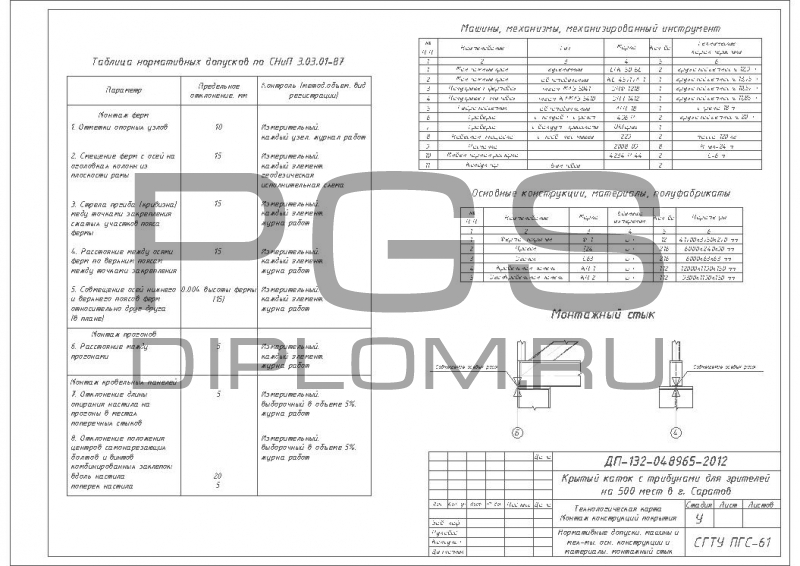

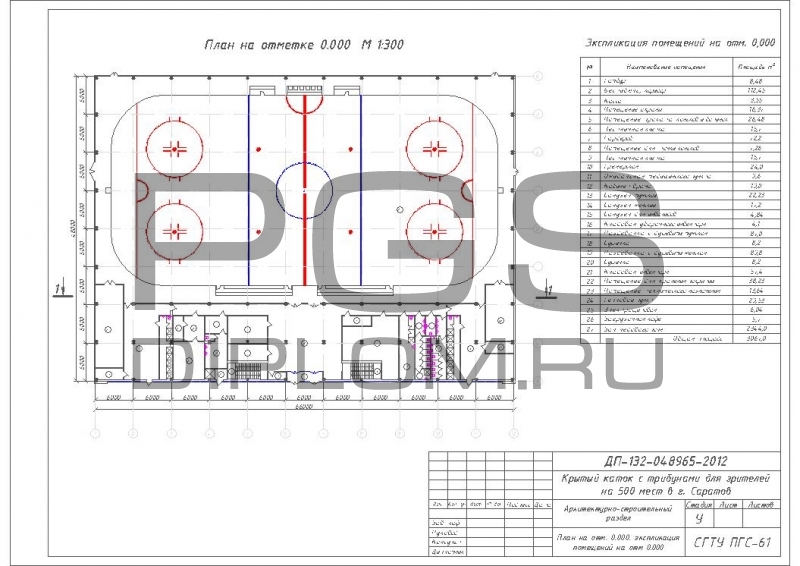

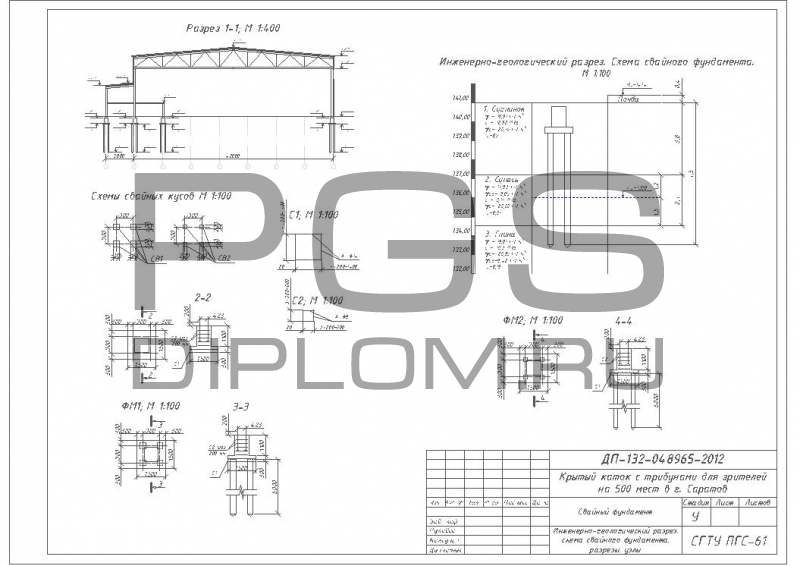

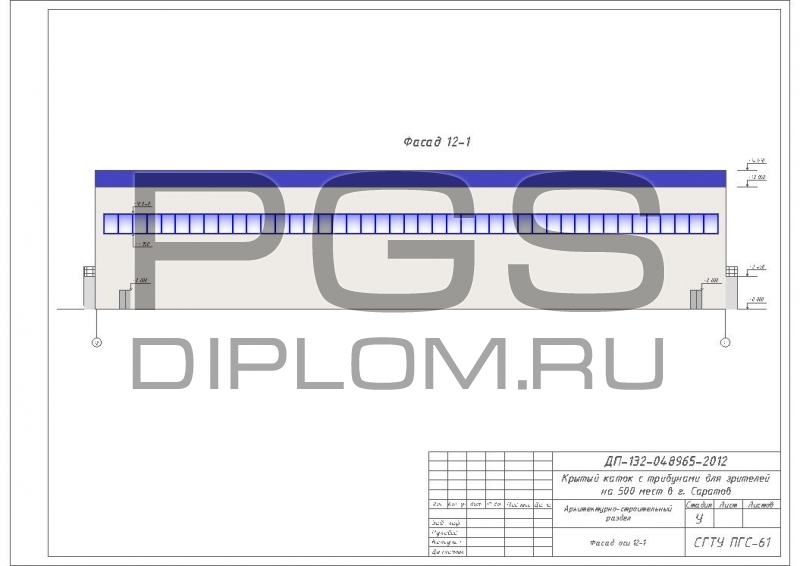

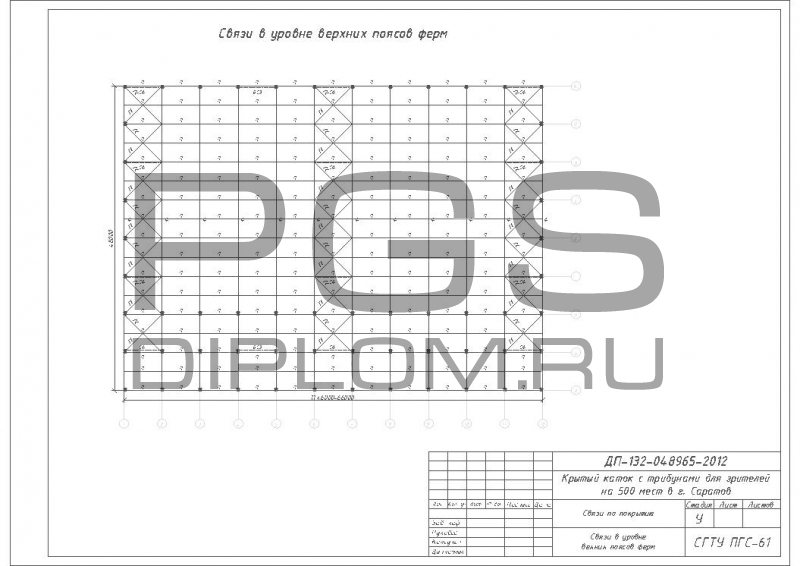

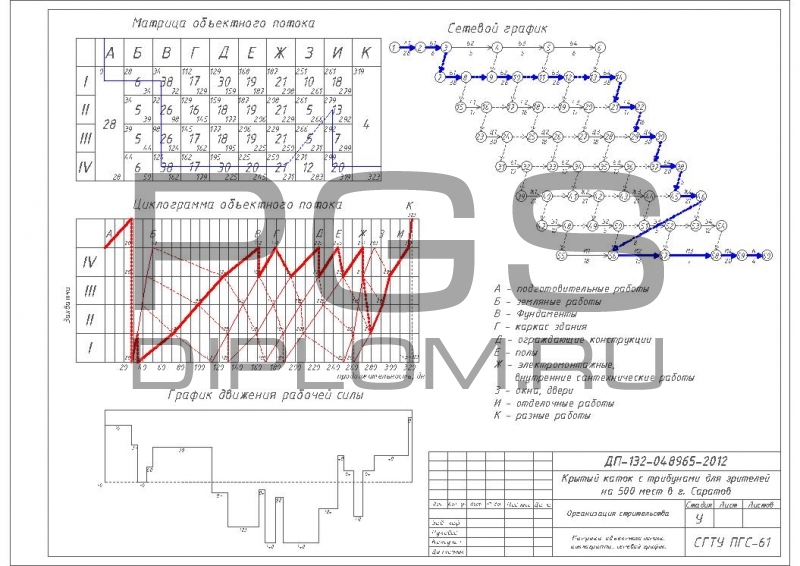

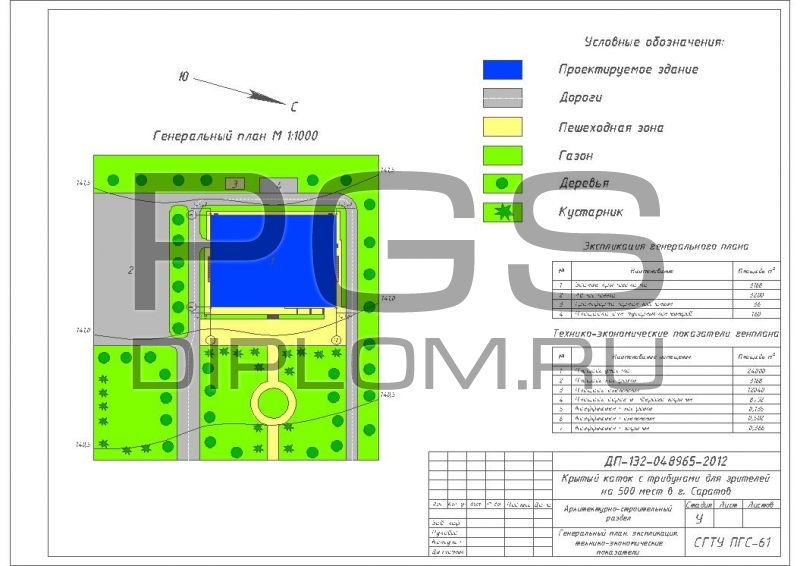

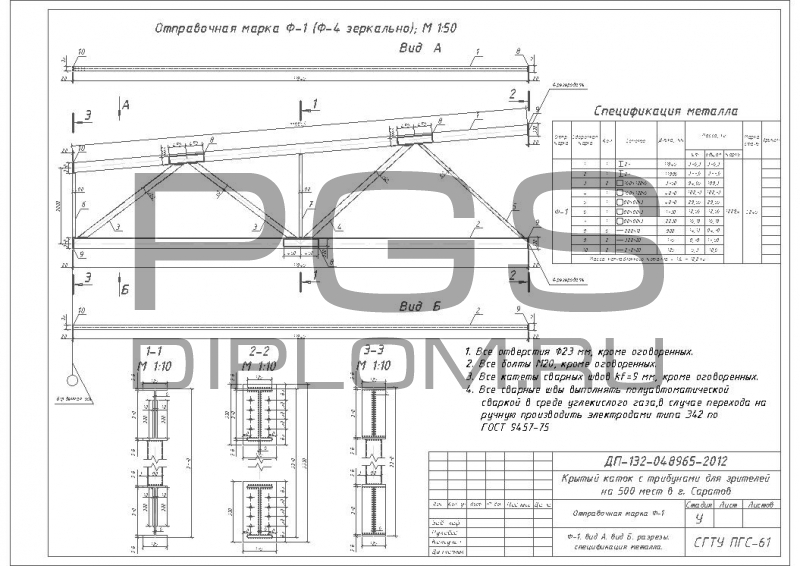

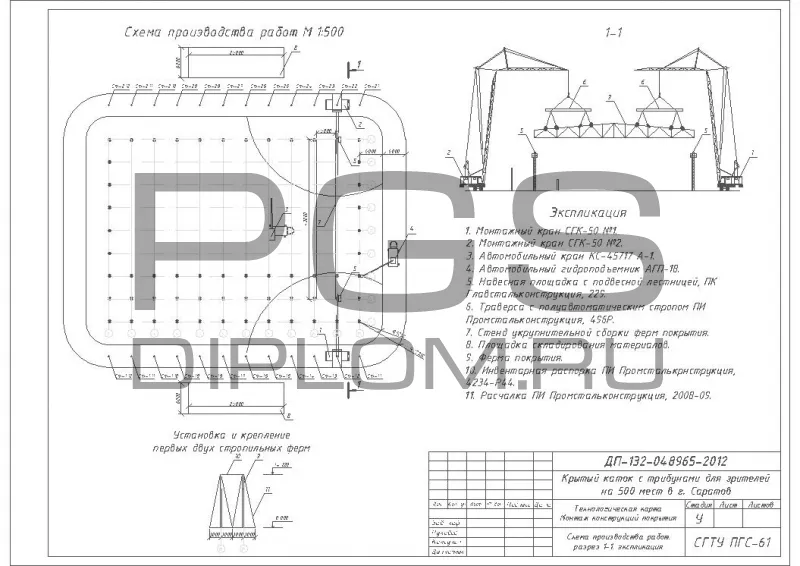

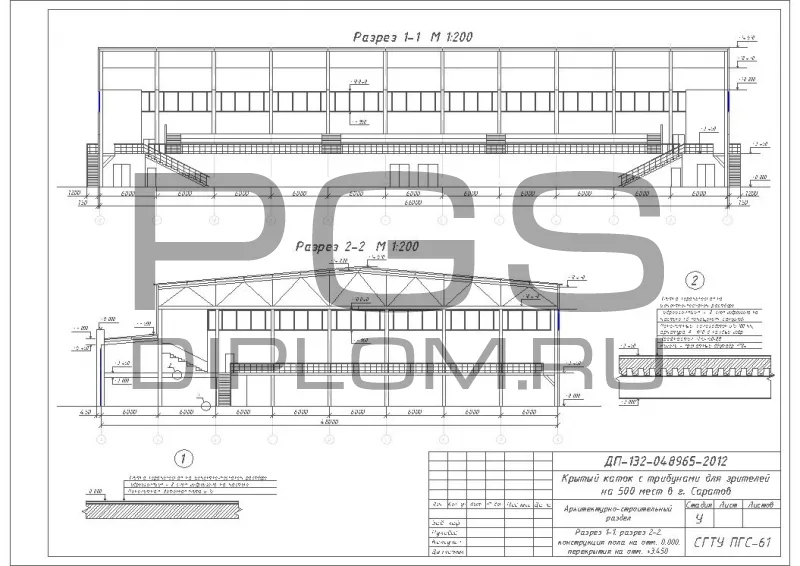

В проекте 25 чертежей в программе «AutoCAD» и 161 лист записки в «MS Word». (ъ)

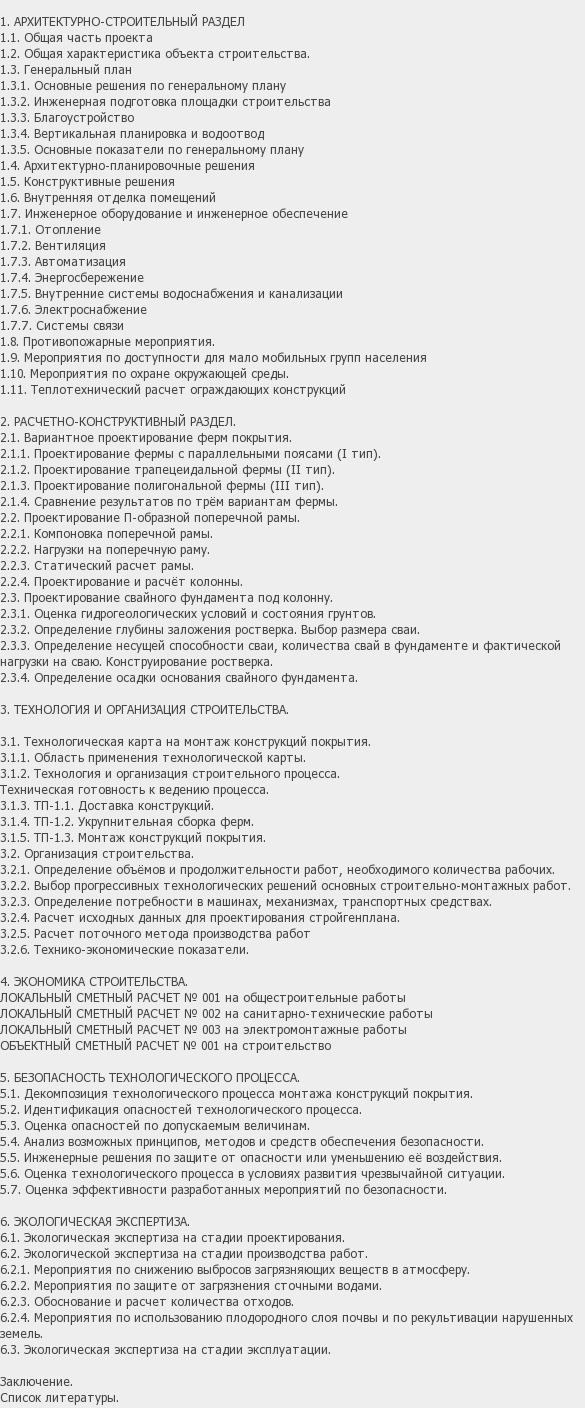

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
