Проект №1-154 "Ледовый дворец в г. Омск"

Проект №1-154 "Ледовый дворец в г. Омск"
Проект №1-154 "Ледовый дворец в г. Омск"
Скачать демо-версию
Смотреть состав чертежей или абсолютно БЕСПЛАТНО скачать DEMO версию понравившегося Вам диплома Вы можете, нажав на соответствующие кнопки.
Для покупки диплома нажмите кнопку "В КОРЗИНУ", после чего Вы будете перенаправлены на страницу оформления заказа.

Цена:

5.000 руб.

КРАТКОЕ ОПИСАНИЕ

Планы фасады и разрезы ледового дворца представлены в нашей готовой дипломной работе по специальности ПГС.

В объеме ВКР представлено 12 чертежей AutoCAD и 144 листа записки в программном комплексе «Microsoft Office Word и Excel».

Состав чертежей проекта: архитектура 3 листа, строительных конструкций 6 листов, технологии производства и организации строительства 3 листа.

Архитектурная часть проекта представлена на 3 чертежах, в комплекте программные файлы визуализации объекта. Расчеты конструкций в проекте выполнены с использованием ПК «SCAD».

В организационной части разработан календарный план работ, строительный генеральный план ледового дворца и схемы монтажа конструкций.

Здание ледового дворца трех этажное. Высота первого, и второго этажей 6,0 м, третьего этажа 3,2м. Вместимость зала 10 000 зрителей. На втором этаже размещается тренажерный зал и другие помещения для занятий спортом. На третьем этаже расположены входы (выходы) на трибуны. Проектируемый ледовый дворец имеет максимальные габаритные размеры в осях (Д/Ш/В) – 144,0/86,9/32,5 метров.

Несущая конструкция ледового дворца предусмотрена из металлических рам шагом 12 м, пролетом 72,1 м. Опирание фермы на колонны предусмотрено через шарнирные узлы. Фундаменты здания – монолитная железобетонная плита. Наружные стены из глиняного кирпича. Кровля здания округлой формы выполнена по прогонам, стальным профилированным настилом. (ъ)

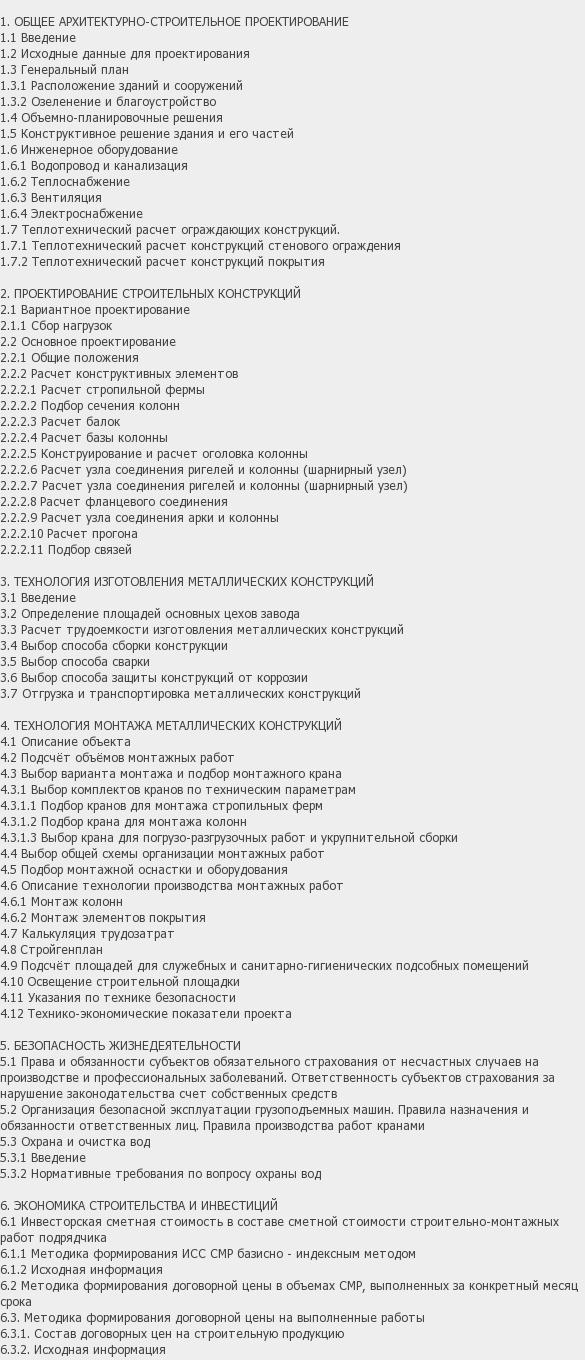

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
