Проект №1-67 "Развлекательный клуб в г. Петрозаводск"

Демо-версия проектной документации развлекательного клуба находится на нашем сайте и готова к бесплатному скачиванию.

Дипломная работа включает в себя 11 чертежей в программе «AutoCad» и текстовый материал на 106 листах в программе «Microsoft Word».

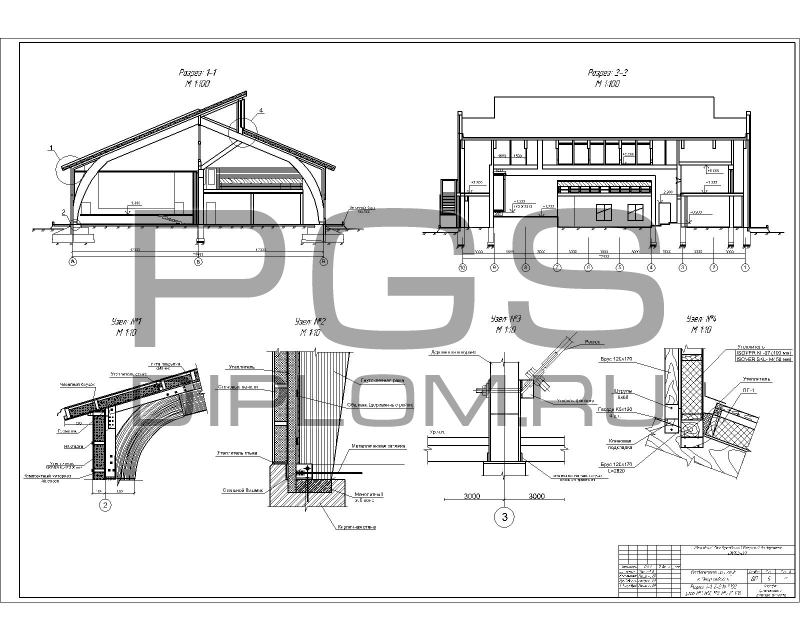

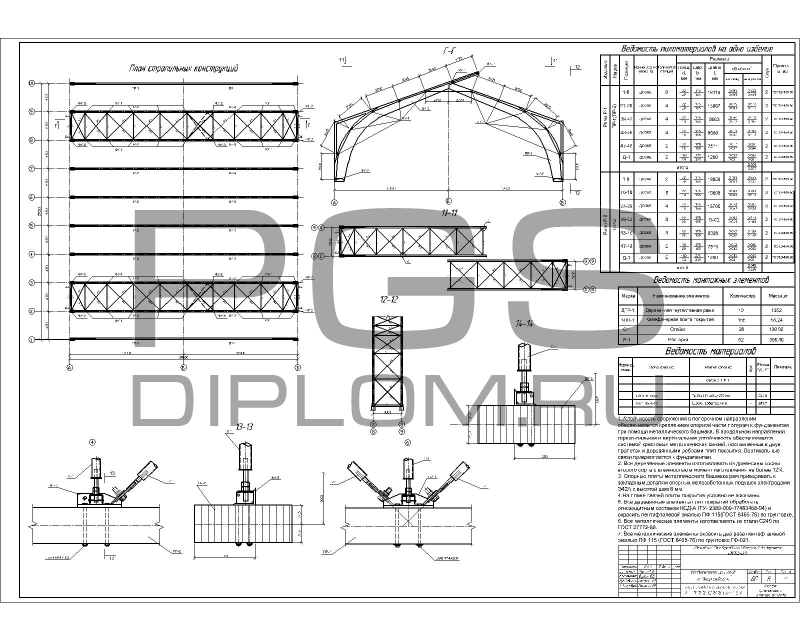

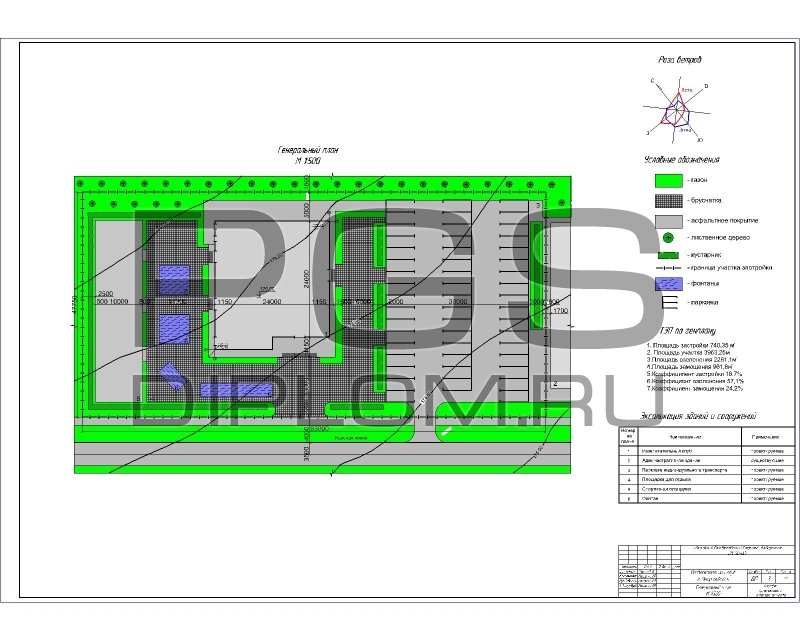

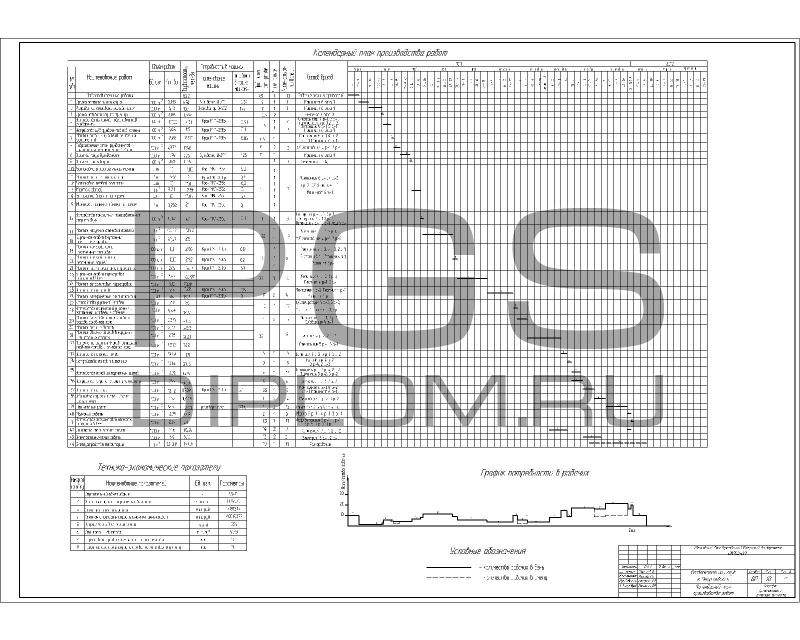

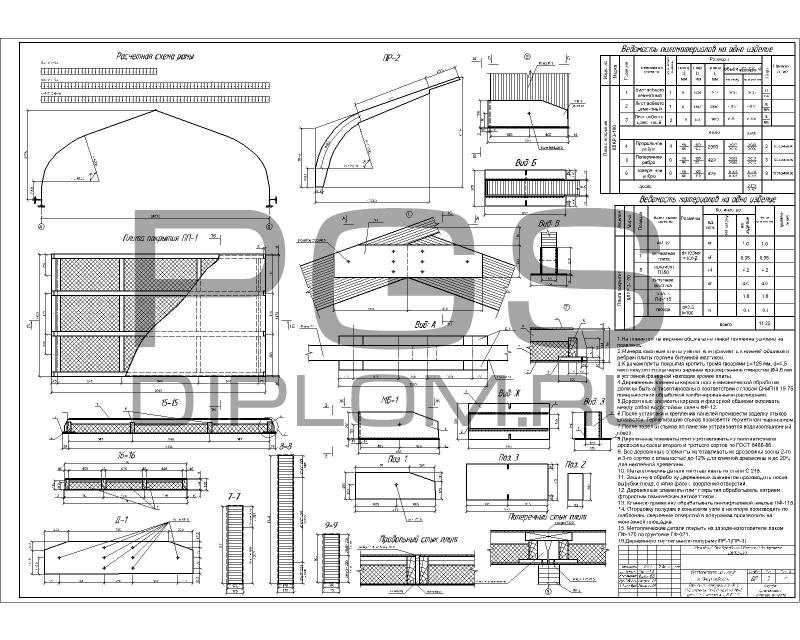

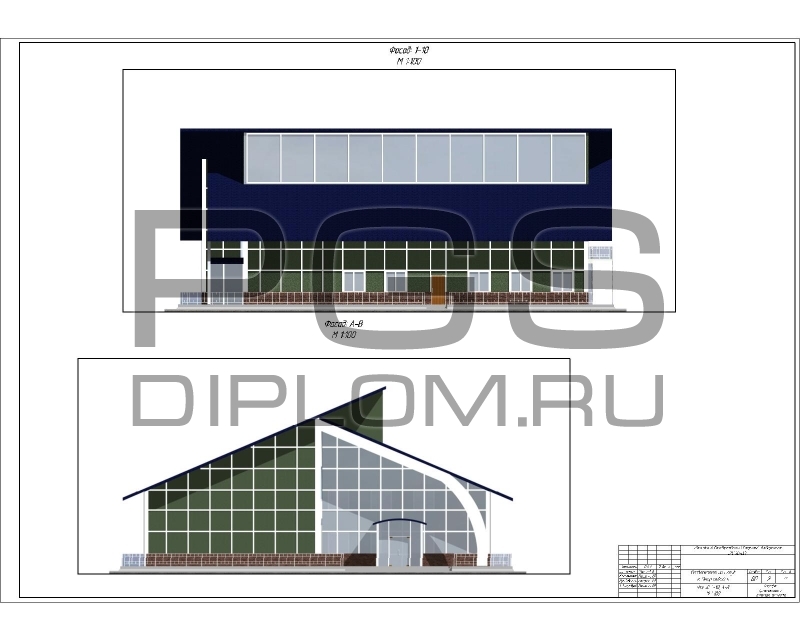

Состав чертежей: архитектура 5 листов, строительные конструкции 3 листа, технология и организация строительства 3 листа.

Расчеты конструкций в дипломной работе выполнены ручным способом.

Технологическая карта разработана на монтаж полурам.

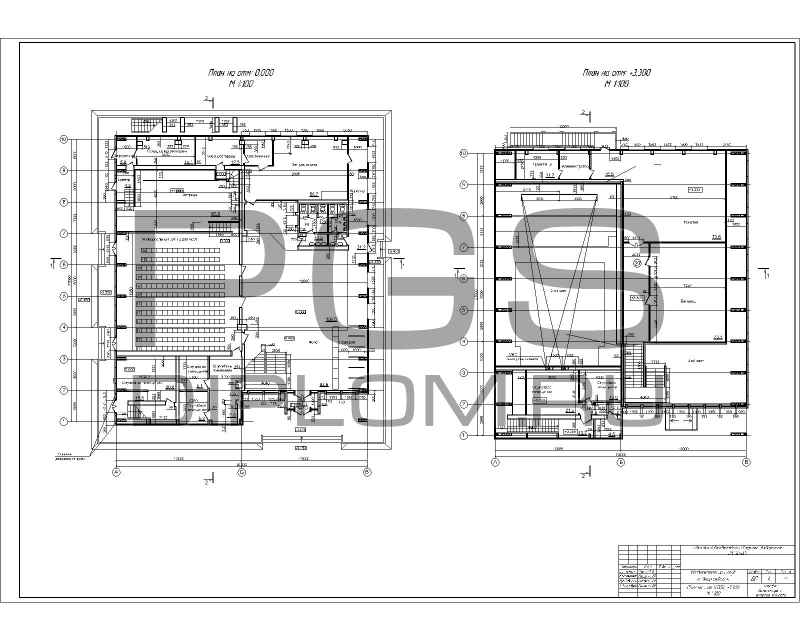

Здание двухэтажное. Высота первого и второго этажа – 3,3 м. Высота зрительного зала - 5,1 м. Размеры здания в осях: длина - 27,0 м, ширина - 24,0 м. На первом этаже проектируемого здания расположены: ресторан, эстрада, универсальный зал, гардероб, подсобные помещения, с/у. На втором этаже расположены: танцпол, бильярд, кабинет администрации, подсобные помещения и др. Современный стиль здания подчеркнут фасадом выполненным из стекла с зеркально – синим оттенком.

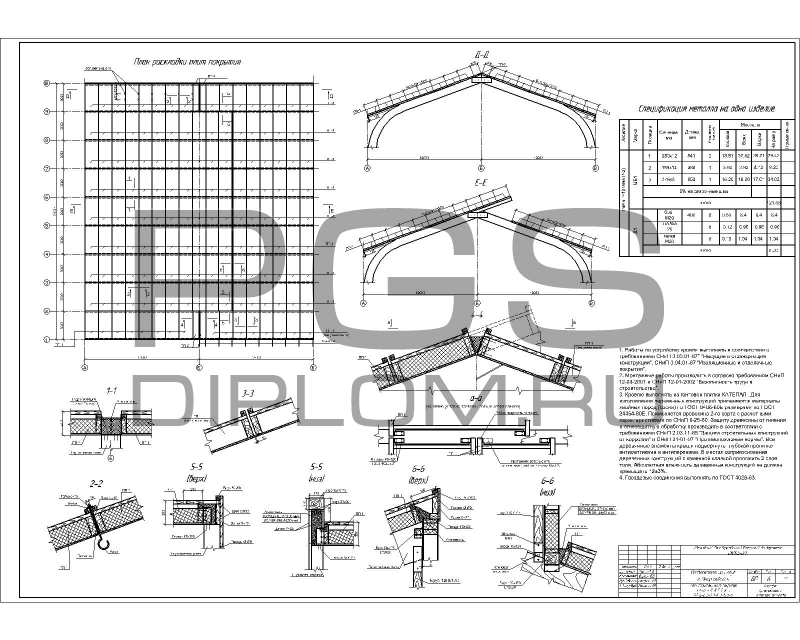

Здание развлекательного центра запроектировано с конструктивным решением в виде деревянных гнутоклееных рам состоящих из двух полурам, которые являются несущими. Фундаменты под колонны монолитного каркаса запроектированы монолитные железобетонные ступенчатого типа. Фундаменты под стены запроектированы ленточные, состоящие из блоков-подушек и фундаментных блоков. Стены по продольным и торцевым фасадам запроектированы из элементов поэлементной сборки – применение композитного материала типа Alucobond. Внутренние стены - из кирпича. Для перекрытия помещений здания используются пустотные плиты толщиной 220мм и монолитные плиты. Покрытием здания является гнутоклееная деревянная рама

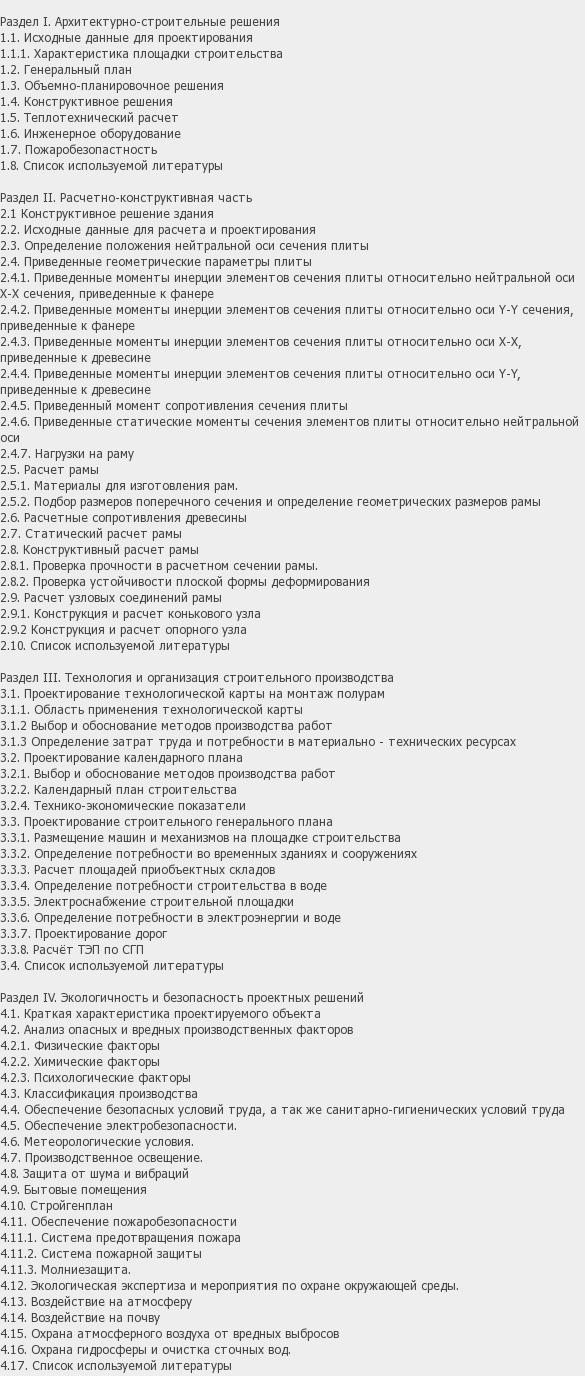

Раздел I. Архитектурно-строительные решения
1.1. Исходные данные для проектирования
1.1.1. Характеристика площадки строительства
1.2. Генеральный план
1.3. Объемно-планировочное решения
1.4. Конструктивное решения
1.5. Теплотехнический расчет
1.6. Инженерное оборудование
1.7. Пожаробезопастность
1.8. Список используемой литературы

Раздел II. Расчетно-конструктивная часть
2.1 Конструктивное решение здания
2.2. Исходные данные для расчета и проектирования
2.3. Определение положения нейтральной оси сечения плиты
2.4. Приведенные геометрические параметры плиты
2.4.1. Приведенные моменты инерции элементов сечения плиты относительно нейтральной оси Х-Х сечения, приведенные к фанере
2.4.2. Приведенные моменты инерции элементов сечения плиты относительно оси Y-Y сечения, приведенные к фанере
2.4.3. Приведенные моменты инерции элементов сечения плиты относительно оси Х-Х, приведенные к древесине
2.4.4. Приведенные моменты инерции элементов сечения плиты относительно оси Y-Y, приведенные к древесине
2.4.5. Приведенный момент сопротивления сечения плиты
2.4.6. Приведенные статические моменты сечения элементов плиты относительно нейтральной оси
2.4.7. Нагрузки на раму
2.5. Расчет рамы
2.5.1. Материалы для изготовления рам.
2.5.2. Подбор размеров поперечного сечения и определение геометрических размеров рамы
2.6. Расчетные сопротивления древесины
2.7. Статический расчет рамы
2.8. Конструктивный расчет рамы
2.8.1. Проверка прочности в расчетном сечении рамы.
2.8.2. Проверка устойчивости плоской формы деформирования
2.9. Расчет узловых соединений рамы
2.9.1. Конструкция и расчет конькового узла
2.9.2 Конструкция и расчет опорного узла
2.10. Список используемой литературы

Раздел III. Технология и организация строительного производства

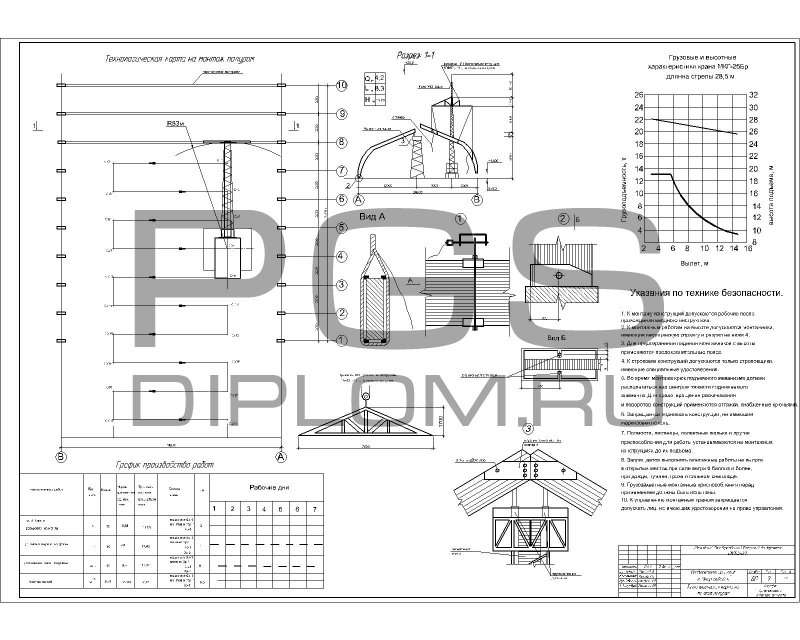

3.1. Проектирование технологической карты на монтаж полурам
3.1.1. Область применения технологической карты
3.1.2 Выбор и обоснование методов производства работ
3.1.3 Определение затрат труда и потребности в материально - технических ресурсах

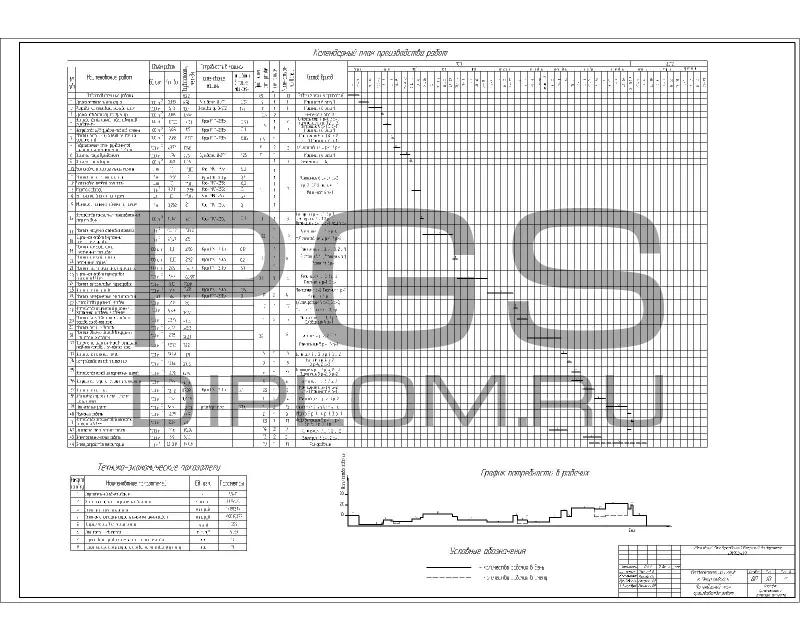

3.2. Проектирование календарного плана
3.2.1. Выбор и обоснование методов производства работ
3.2.2. Календарный план строительства
3.2.4. Технико-экономические показатели

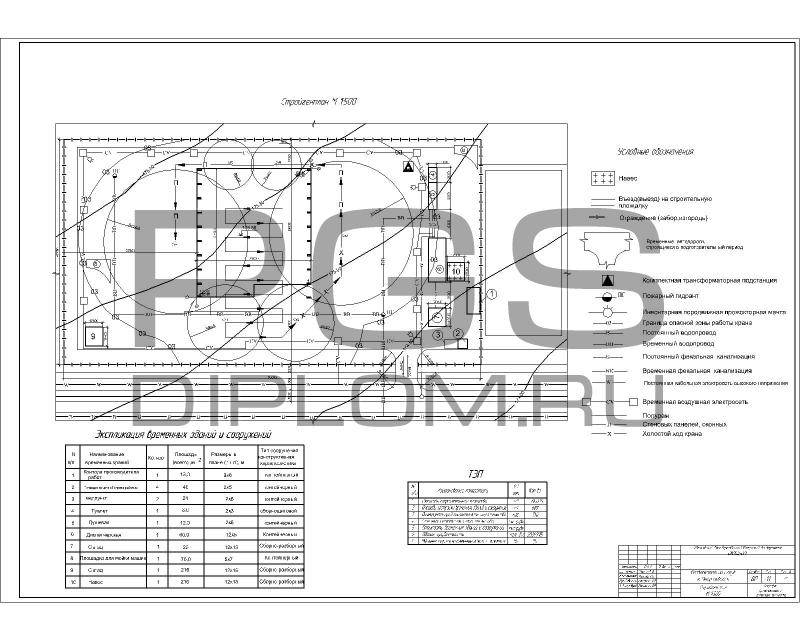

3.3. Проектирование строительного генерального плана
3.3.1. Размещение машин и механизмов на площадке строительства
3.3.2. Определение потребности во временных зданиях и сооружениях
3.3.3. Расчет площадей приобъектных складов
3.3.4. Определение потребности строительства в воде
3.3.5. Электроснабжение строительной площадки
3.3.6. Определение потребности в электроэнергии и воде
3.3.7. Проектирование дорог
3.3.8. Расчёт ТЭП по СГП
3.4. Список используемой литературы

Раздел IV. Экологичность и безопасность проектных решений
4.1. Краткая характеристика проектируемого объекта
4.2. Анализ опасных и вредных производственных факторов
4.2.1. Физические факторы
4.2.2. Химические факторы
4.2.3. Психологические факторы
4.3. Классификация производства
4.4. Обеспечение безопасных условий труда, а так же санитарно-гигиенических условий труда
4.5. Обеспечение электробезопасности.
4.6. Метеорологические условия.
4.7. Производственное освещение.
4.8. Защита от шума и вибраций
4.9. Бытовые помещения
4.10. Стройгенплан
4.11. Обеспечение пожаробезопасности
4.11.1. Система предотвращения пожара
4.11.2. Система пожарной защиты
4.11.3. Молниезащита.
4.12. Экологическая экспертиза и мероприятия по охране окружающей среды.
4.13. Воздействие на атмосферу
4.14. Воздействие на почву
4.15. Охрана атмосферного воздуха от вредных выбросов
4.16. Охрана гидросферы и очистка сточных вод.
4.17. Список используемой литературы
