Проект №3-39 "Здание деревянных конструкций в г. Людиново"

Скачать бесплатно план, фасад или разрез цех деревянных конструкций вы можете в DEMO версии диплома на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

В дипломном проекте: 10 чертежей в программе «AutoCAD»и 174 листов пояснительной записки в программе «Microsof Word».

В графической части диплома: архитектуры - 3 чертежей, расчет конструкций - 4 чертежа, технологической и организационной части - 3 чертежа.

В проекте строительные конструкции рассчитаны в ПК «Лира».

В технологической части проекта разработан ППР схема монтажа покрытий. В организационной части выполнен календарный и сетевой график работ и строительный генеральный план цеха.

Здания состоит из блока производства и административно-бытового блока, двухпролетное с длиной пролета 18000 метра. Блоки объединены в одно здание и имеют Г-образную форму. Здание АБК 2-ух этажное, двух пролетное по 6000 метров. Цех конструкций имеет максимальные габаритные размеры в осях (Д/Ш/В) – 186,38/58,95/15,6 метров.

Конструктивная схема зданий различная производства легких металлоконструкций, АБК из железобетонных конструкций. Фундамент столбчатые монолитные. Колонны цеха металлические, колонны АБК железобетонные. Стены панели типа «Сэндвич». Перекрытие – железобетонные сборные плиты. Кровля плоская. (ъ)

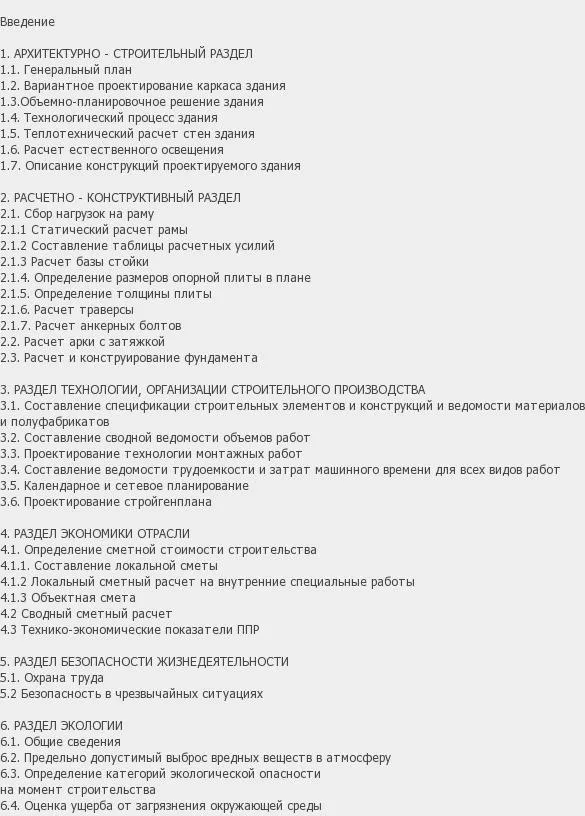

Введение

1. АРХИТЕКТУРНО - СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1. Генеральный план
1.2. Вариантное проектирование каркаса здания
1.3.Объемно-планировочное решение здания
1.4. Технологический процесс здания
1.5. Теплотехнический расчет стен здания
1.6. Расчет естественного освещения
1.7. Описание конструкций проектируемого здания

2. РАСЧЕТНО - КОНСТРУКТИВНЫЙ РАЗДЕЛ
2.1. Сбор нагрузок на раму
2.1.1 Статический расчет рамы
2.1.2 Составление таблицы расчетных усилий
2.1.3 Расчет базы стойки
2.1.4. Определение размеров опорной плиты в плане
2.1.5. Определение толщины плиты
2.1.6. Расчет траверсы
2.1.7. Расчет анкерных болтов
2.2. Расчет арки с затяжкой
2.3. Расчет и конструирование фундамента

3. РАЗДЕЛ ТЕХНОЛОГИИ, ОРГАНИЗАЦИИ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
3.1. Составление спецификации строительных элементов и конструкций и ведомости материалов и полуфабрикатов
3.2. Составление сводной ведомости объемов работ
3.3. Проектирование технологии монтажных работ
3.4. Составление ведомости трудоемкости и затрат машинного времени для всех видов работ
3.5. Календарное и сетевое планирование
3.6. Проектирование стройгенплана

4. РАЗДЕЛ ЭКОНОМИКИ ОТРАСЛИ
4.1. Определение сметной стоимости строительства
4.1.1. Составление локальной сметы
4.1.2 Локальный сметный расчет на внутренние специальные работы
4.1.3 Объектная смета
4.2 Сводный сметный расчет
4.3 Технико-экономические показатели ППР

5. РАЗДЕЛ БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ
5.1. Охрана труда
5.2 Безопасность в чрезвычайных ситуациях

6. РАЗДЕЛ ЭКОЛОГИИ
6.1. Общие сведения
6.2. Предельно допустимый выброс вредных веществ в атмосферу
6.3. Определение категорий экологической опасности
на момент строительства
6.4. Оценка ущерба от загрязнения окружающей среды
