Проект №3-71 "Цех замороженных продуктов в г. Екатеринбург"

Интересныйготовый дипломный проект ПГС. Готовый проект на тему «цех замороженных продуктов». Цех продуктов 3-х этажный,4-х пролетный по 10,5 м, шаг колонн 6 м. На 1-ом этаже приемка картофеля и овощей с обработкой, на 2-ом этаже происходит упаковка и заморозка, а на 3-ем подготовительное отделение. проектируемый цех в плане имеет габаритные размеры (Д/Ш/В) – 42,0/66,0/22,2метра.

Конструктивная система здания каркасная. Фундаменты монолитные. Колонны стальные сварные двутавровые. Подкрановые балки стальные. Перекрытие ребристые железобетонные плиты по серии 1.442.1 –1.2. Наружные стены железобетонные плиты по серии 1.030.1-1. Кровля плоская

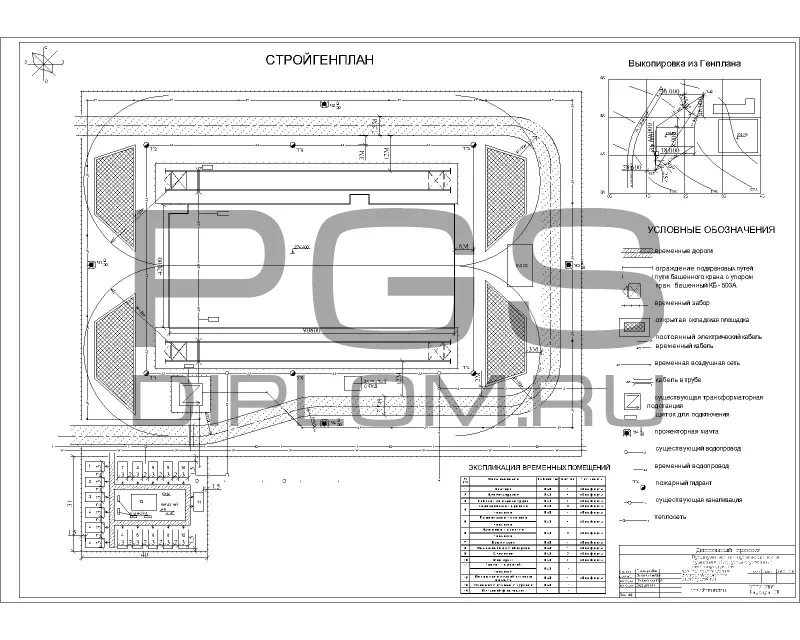

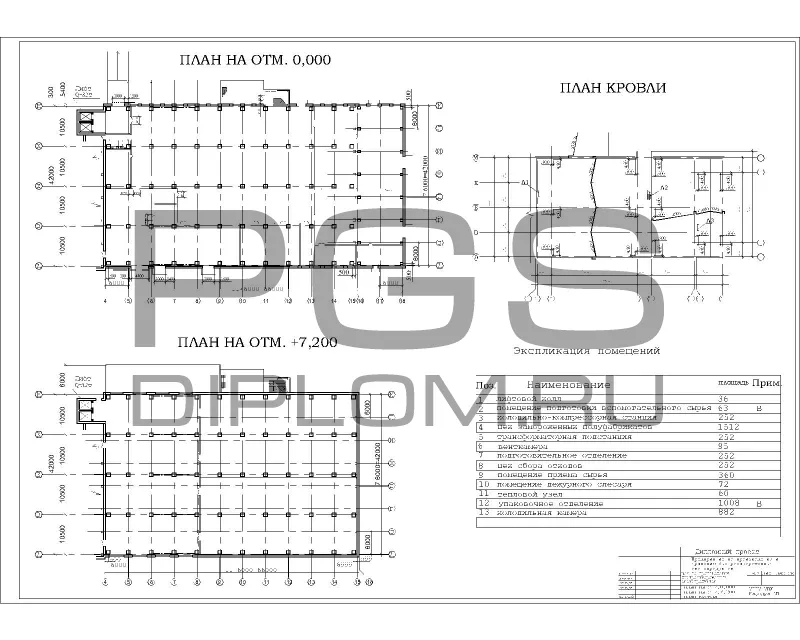

Архитектурная часть проекта выполнена на 3-хграфических листах. В дипломном проекте расчетная часть выполнена в программе «Лира». В проекте разработан ППР на устройство кровли. В организационном разделе разработанкалендарный план работ и строительный генеральный план цеха.

В проекте содержится 10 листов чертежей (dwg) в программе «AutoCAD», 126 листов записки в «Word».

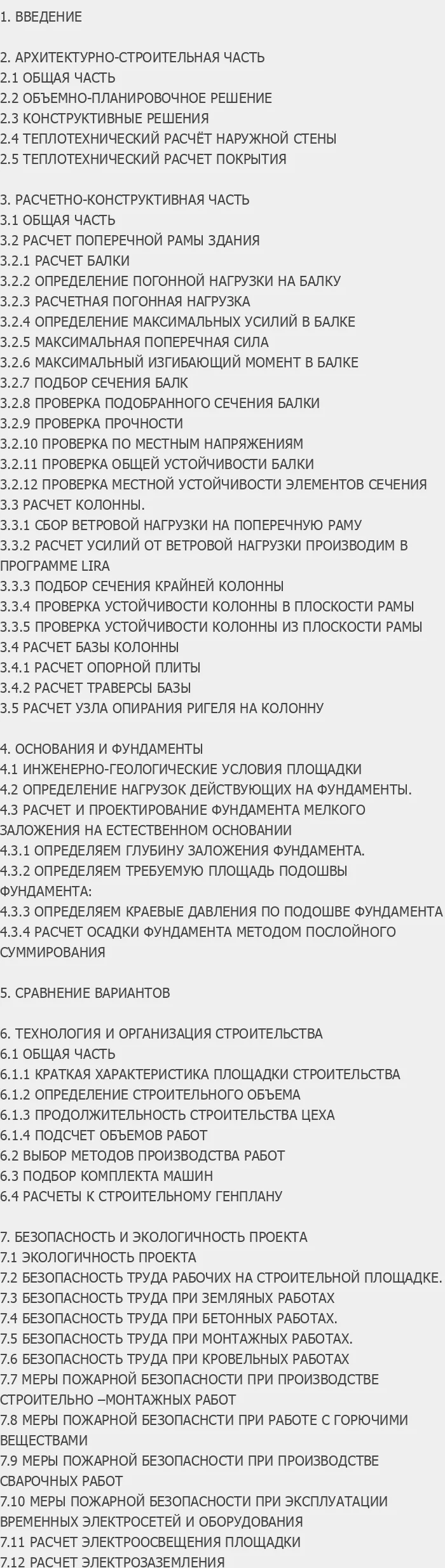

1. ВВЕДЕНИЕ

2. АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ
2.1 ОБЩАЯ ЧАСТЬ

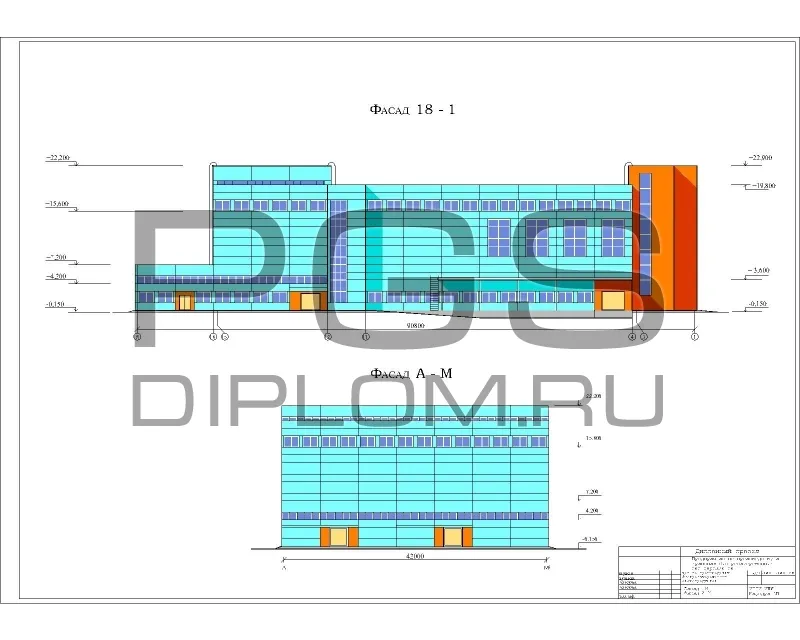

2.2 ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ

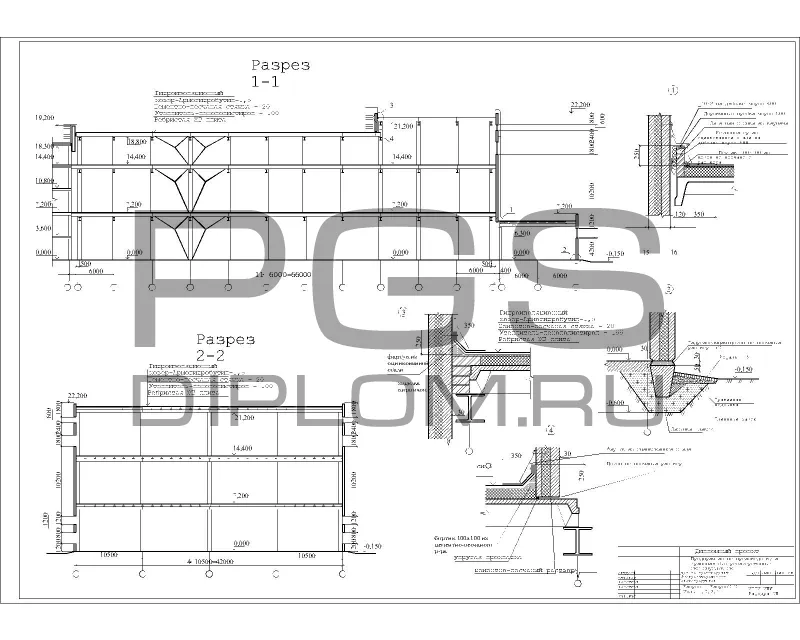

2.3 КОНСТРУКТИВНЫЕ РЕШЕНИЯ
2.4 ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЁТ НАРУЖНОЙ СТЕНЫ
2.5 ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ ПОКРЫТИЯ

3. РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ
3.1 ОБЩАЯ ЧАСТЬ
3.2 РАСЧЕТ ПОПЕРЕЧНОЙ РАМЫ ЗДАНИЯ
3.2.1 РАСЧЕТ БАЛКИ
3.2.2 ОПРЕДЕЛЕНИЕ ПОГОННОЙ НАГРУЗКИ НА БАЛКУ
3.2.3 РАСЧЕТНАЯ ПОГОННАЯ НАГРУЗКА
3.2.4 ОПРЕДЕЛЕНИЕ МАКСИМАЛЬНЫХ УСИЛИЙ В БАЛКЕ
3.2.5 МАКСИМАЛЬНАЯ ПОПЕРЕЧНАЯ СИЛА
3.2.6 МАКСИМАЛЬНЫЙ ИЗГИБАЮЩИЙ МОМЕНТ В БАЛКЕ
3.2.7 ПОДБОР СЕЧЕНИЯ БАЛК
3.2.8 ПРОВЕРКА ПОДОБРАННОГО СЕЧЕНИЯ БАЛКИ
3.2.9 ПРОВЕРКА ПРОЧНОСТИ
3.2.10 ПРОВЕРКА ПО МЕСТНЫМ НАПРЯЖЕНИЯМ
3.2.11 ПРОВЕРКА ОБЩЕЙ УСТОЙЧИВОСТИ БАЛКИ
3.2.12 ПРОВЕРКА МЕСТНОЙ УСТОЙЧИВОСТИ ЭЛЕМЕНТОВ СЕЧЕНИЯ

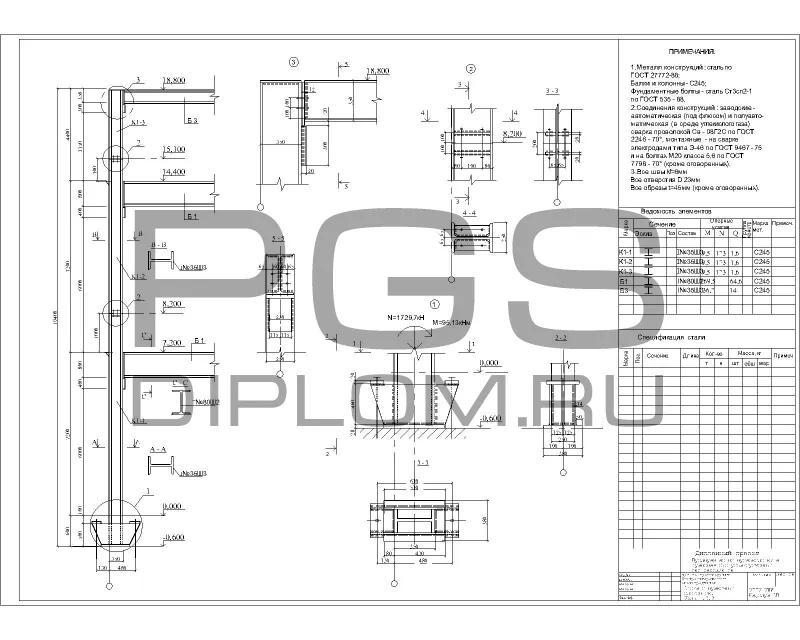

3.3 РАСЧЕТ КОЛОННЫ.
3.3.1 СБОР ВЕТРОВОЙ НАГРУЗКИ НА ПОПЕРЕЧНУЮ РАМУ
3.3.2 РАСЧЕТ УСИЛИЙ ОТ ВЕТРОВОЙ НАГРУЗКИ ПРОИЗВОДИМ В ПРОГРАММЕ LIRA
3.3.3 ПОДБОР СЕЧЕНИЯ КРАЙНЕЙ КОЛОННЫ
3.3.4 ПРОВЕРКА УСТОЙЧИВОСТИ КОЛОННЫ В ПЛОСКОСТИ РАМЫ
3.3.5 ПРОВЕРКА УСТОЙЧИВОСТИ КОЛОННЫ ИЗ ПЛОСКОСТИ РАМЫ
3.4 РАСЧЕТ БАЗЫ КОЛОННЫ
3.4.1 РАСЧЕТ ОПОРНОЙ ПЛИТЫ
3.4.2 РАСЧЕТ ТРАВЕРСЫ БАЗЫ
3.5 РАСЧЕТ УЗЛА ОПИРАНИЯ РИГЕЛЯ НА КОЛОННУ

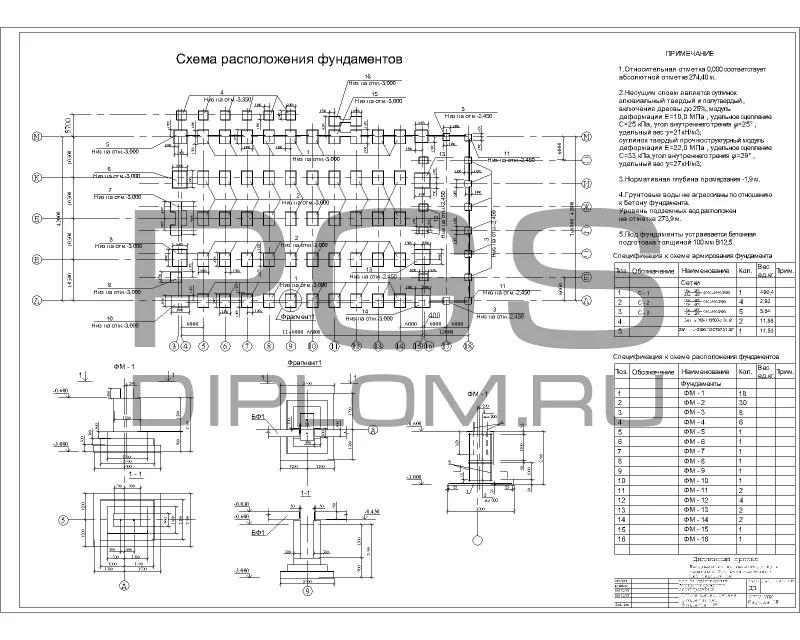

4. ОСНОВАНИЯ И ФУНДАМЕНТЫ
4.1 ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ УСЛОВИЯ ПЛОЩАДКИ
4.2 ОПРЕДЕЛЕНИЕ НАГРУЗОК ДЕЙСТВУЮЩИХ НА ФУНДАМЕНТЫ.
4.3 РАСЧЕТ И ПРОЕКТИРОВАНИЕ ФУНДАМЕНТА МЕЛКОГО ЗАЛОЖЕНИЯ НА ЕСТЕСТВЕННОМ ОСНОВАНИИ
4.3.1 ОПРЕДЕЛЯЕМ ГЛУБИНУ ЗАЛОЖЕНИЯ ФУНДАМЕНТА.
4.3.2 ОПРЕДЕЛЯЕМ ТРЕБУЕМУЮ ПЛОЩАДЬ ПОДОШВЫ ФУНДАМЕНТА:
4.3.3 ОПРЕДЕЛЯЕМ КРАЕВЫЕ ДАВЛЕНИЯ ПО ПОДОШВЕ ФУНДАМЕНТА
4.3.4 РАСЧЕТ ОСАДКИ ФУНДАМЕНТА МЕТОДОМ ПОСЛОЙНОГО СУММИРОВАНИЯ

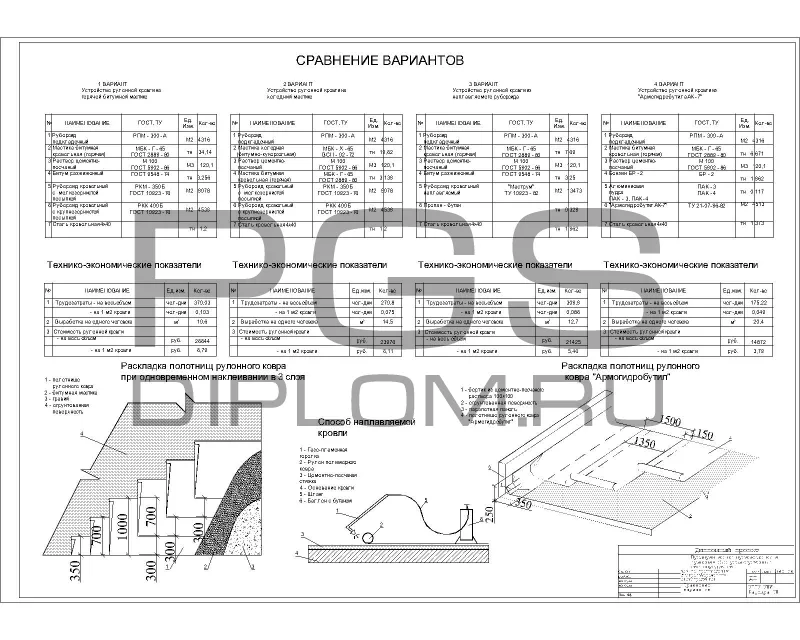

5. СРАВНЕНИЕ ВАРИАНТОВ

6. ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА
6.1 ОБЩАЯ ЧАСТЬ
6.1.1 КРАТКАЯ ХАРАКТЕРИСТИКА ПЛОЩАДКИ СТРОИТЕЛЬСТВА
6.1.2 ОПРЕДЕЛЕНИЕ СТРОИТЕЛЬНОГО ОБЪЕМА

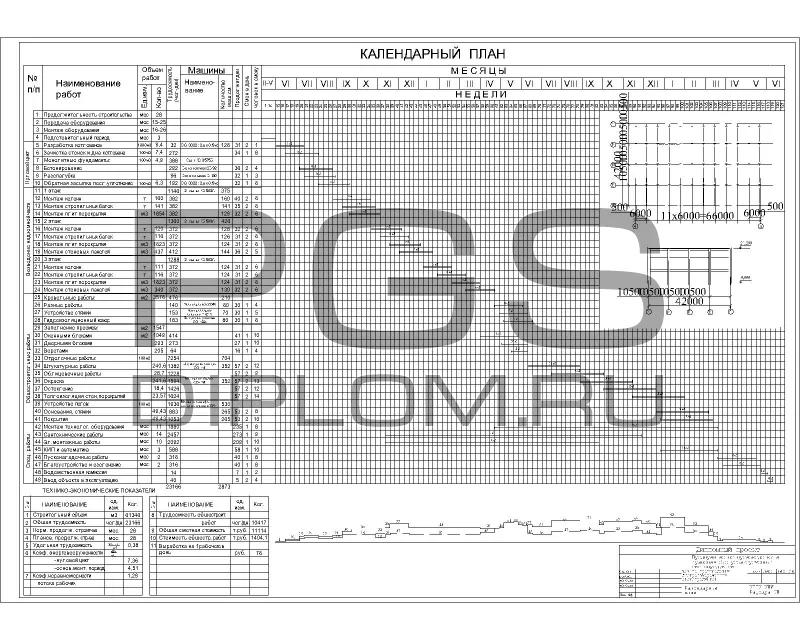

6.1.3 ПРОДОЛЖИТЕЛЬНОСТЬ СТРОИТЕЛЬСТВА ЦЕХА
6.1.4 ПОДСЧЕТ ОБЪЕМОВ РАБОТ

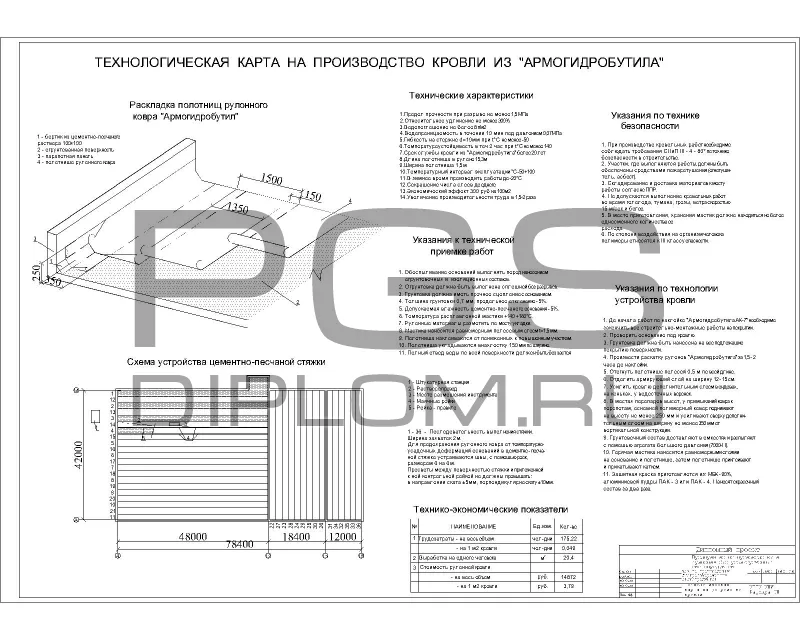

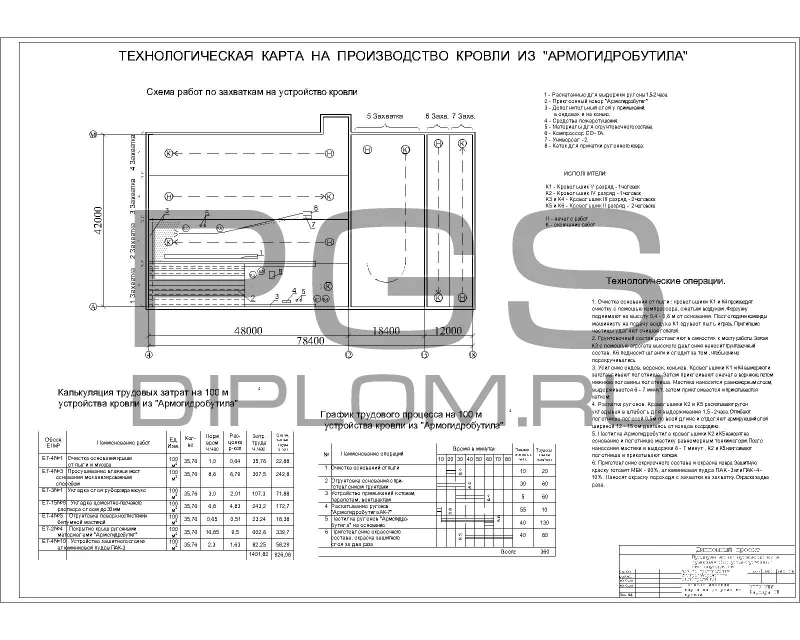

6.2 ВЫБОР МЕТОДОВ ПРОИЗВОДСТВА РАБОТ
6.3 ПОДБОР КОМПЛЕКТА МАШИН
6.4 РАСЧЕТЫ К СТРОИТЕЛЬНОМУ ГЕНПЛАНУ

7. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА
7.1 ЭКОЛОГИЧНОСТЬ ПРОЕКТА
7.2 БЕЗОПАСНОСТЬ ТРУДА РАБОЧИХ НА СТРОИТЕЛЬНОЙ ПЛОЩАДКЕ.
7.3 БЕЗОПАСНОСТЬ ТРУДА ПРИ ЗЕМЛЯНЫХ РАБОТАХ
7.4 БЕЗОПАСНОСТЬ ТРУДА ПРИ БЕТОННЫХ РАБОТАХ.
7.5 БЕЗОПАСНОСТЬ ТРУДА ПРИ МОНТАЖНЫХ РАБОТАХ.
7.6 БЕЗОПАСНОСТЬ ТРУДА ПРИ КРОВЕЛЬНЫХ РАБОТАХ
7.7 МЕРЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ ПРИ ПРОИЗВОДСТВЕ СТРОИТЕЛЬНО –МОНТАЖНЫХ РАБОТ
7.8 МЕРЫ ПОЖАРНОЙ БЕЗОПАСНСТИ ПРИ РАБОТЕ С ГОРЮЧИМИ ВЕЩЕСТВАМИ
7.9 МЕРЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ ПРИ ПРОИЗВОДСТВЕ СВАРОЧНЫХ РАБОТ
7.10 МЕРЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ВРЕМЕННЫХ ЭЛЕКТРОСЕТЕЙ И ОБОРУДОВАНИЯ
7.11 РАСЧЕТ ЭЛЕКТРООСВЕЩЕНИЯ ПЛОЩАДКИ
7.12 РАСЧЕТ ЭЛЕКТРОЗАЗЕМЛЕНИЯ
