Проект №4-3 "Частный дом в г. Белозерск"

СКИДКА -5% Проект №4-3 "Частный дом в г. Белозерск"
Проект №4-3 "Частный дом в г. Белозерск"
Скачать демо-версию
Смотреть состав чертежей или абсолютно БЕСПЛАТНО скачать DEMO версию понравившегося Вам диплома Вы можете, нажав на соответствующие кнопки.
Для покупки диплома нажмите кнопку "В КОРЗИНУ", после чего Вы будете перенаправлены на страницу оформления заказа.

Цена:

4.750 руб.

5.000 руб.
КРАТКОЕ ОПИСАНИЕ
Архитектурные решения

Представленный ПГС дипломный проект предусматривает строительство индивидуального жилого дома в г. Белозерск. Объект запроектирован как проект 2 этажного жилого дома с мансардой, подвальным пространством и пристроенной неотапливаемой верандой в осях 4-5. Габаритные размеры здания в крайних осях составляют 16,59 × 12,94 м, а общая высота до конька достигает 9,4 м.

На первом этаже размещены входной тамбур площадью 3 кв.м, прихожая, кухня с электрической плитой, гостиная площадью 23 кв.м, совмещённый санузел, коридоры и встроенный гараж на 28,7 кв.м. Мансардный ярус включает две спальные комнаты площадью 23,6 и 12,2 кв.м, ванную и распределительный холл. Вертикальная связь между уровнями организована по деревянной лестнице с тетивами, а главный вход в дом оборудован крыльцом на отметке 0.000 м по фасаду 1Б.

Конструктивные решения

Здание решено по бескаркасной конструктивной схеме с несущими продольными и поперечными стенами с шагом 2,55 м. Сборный ленточный фундамент из бетонных блоков на подушке шириной 600 мм заложен на глубину 2,5 м с отметкой подошвы -3,100 м. Наружные стены толщиной 360 мм выложены из керамзитобетонных блоков, утеплены плитами ПЕНОПЛЕКС ТИП 35 толщиной 50 мм и обшиты изнутри влагостойким гипсокартоном, а внутренние перегородки выполнены из кирпича толщиной 120 мм.

Междуэтажные перекрытия сформированы из сборных многопустотных железобетонных плит толщиной 220 мм, анкеруемых со стенами и зачеканиваемых раствором М100 в жёсткий диск. Двускатная стропильная кровля покрыта металлочерепицей по деревянной обрешётке с опиранием на мауэрлат и систему подкосов. Данная дипломная работа содержит сбор эксплуатационных нагрузок, проверку габаритов подошвы фундамента и расчёт монолитного участка МУ-1, которые выполнены ручным способом.

Технологические решения

В организационно-строительном разделе этот готовый диплом ПГС содержит следующий комплект графической и расчётной документации:

  • Технологическая карта с подробным описанием способов производства работ, выбором крана, ведомостями машин и нормами охраны труда;
  • Календарный график строительства объекта с расчётом нормативных сроков и трудоёмкости процессов;
  • Строительный генеральный план с нанесением монтажных зон крана, временных сетей, складов материалов и внутриплощадочных дорог.
Объём проекта

Графическая часть включает 10 листов в AutoCAD с архитектурными планами, фасадами, схемами перекрытий, стропил, инженерных сетей и генеральным планом, а пояснительная записка насчитывает 70 листов в MS Word и MS Excel. Этот подробный шаблон проекта открывает возможность скачать проект или полностью купить проект для успешного прохождения предзащиты и защиты.

Антиплагиат
Процент антиплагиата: 93%

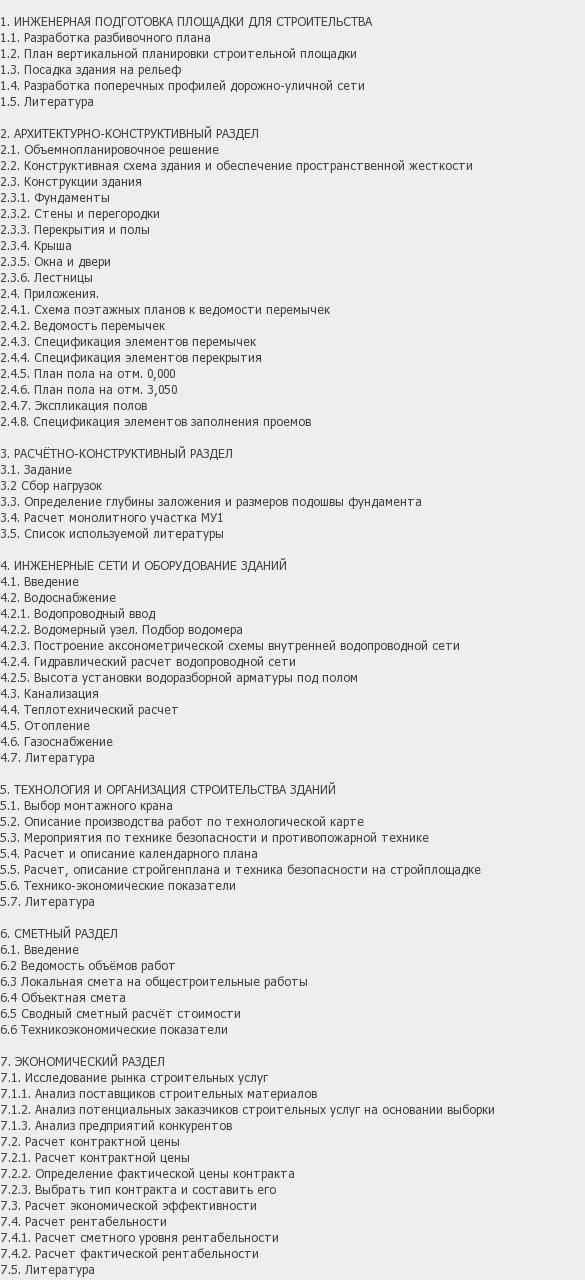

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
