Проект №3-12 "Цех производства продуктов из молока в г. Вологда"

Проект №3-12 "Цех производства продуктов из молока в г. Вологда"
Проект №3-12 "Цех производства продуктов из молока в г. Вологда"
Скачать демо-версию
Смотреть состав чертежей или абсолютно БЕСПЛАТНО скачать DEMO версию понравившегося Вам диплома Вы можете, нажав на соответствующие кнопки.
Для покупки диплома нажмите кнопку "В КОРЗИНУ", после чего Вы будете перенаправлены на страницу оформления заказа.

Цена:

4.500 руб.

КРАТКОЕ ОПИСАНИЕ

Дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Дипломная работа на тему «цех по производству молочной продукции в городе Вологда». Мощность завода 11,5 т/сут. Здание цеха предусматривает производственный и бытовой блок. Максимальные габаритные размерами (ДхШхВ) – 63х24х12 метра.

Производственный корпус цеха решен с жесткими поперечными рамами, состоящими их сборных железобетонных колонн и стропильных несущих конструкций. Производственно-бытовой корпус бескаркасный с продольными несущими стенами. Фундаменты под колонны столбчатые железобетонные, под стены бытового корпуса ленточные сборные. Для перекрытия в производственной части применяются железобетонные раскосные фермы. Покрытием являются железобетонные ребристые плиты. В производственном корпусе в качестве ограждающих конструкций применяются сэндвич панели «Венталл-С3gg». В здании АБК наружные стены кирпичные, перекрытия сборные кругло-пустотные железобетонные плиты, кровля плоская.

Архитектурная часть проекта выполнена на 4-х графических чертежах, в комплекте программные файлы визуализации объекта. В дипломной работе расчет конструкций выполнен программным комплексом «PLITA» и «ТеРеМОК». В проекте разработана технологическая карта на монтаж конструкций покрытия кровли и на устройство наплавляемой кровли из линокрома. В организационном разделе представлен календарный график и строительный генеральный план цеха молокозавода.

В проекте содержится 11 листов чертежей, выполненных в программе «AutoCAD» и 198 листов пояснительной записки выполненной в программе «Word» и «Exсel» в комплекте проекта представлен отчет по преддипломной практике.

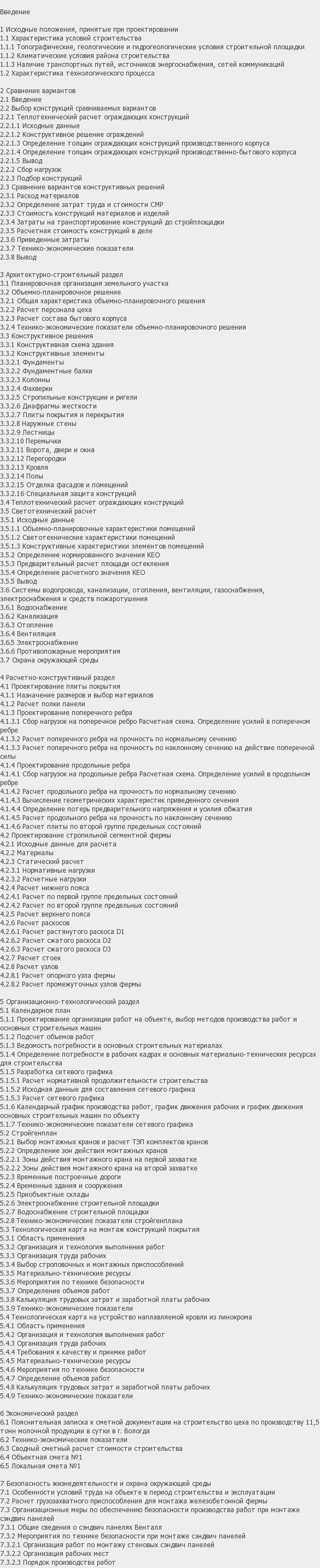

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
