Проект №3-40 "Антикоррозийный цех в г. Балаково"

В составе диплома ПГС чертежи планов, разрезов антикоррозийного цеха из лучшей коллекции дипломных проектов промышленных зданий.

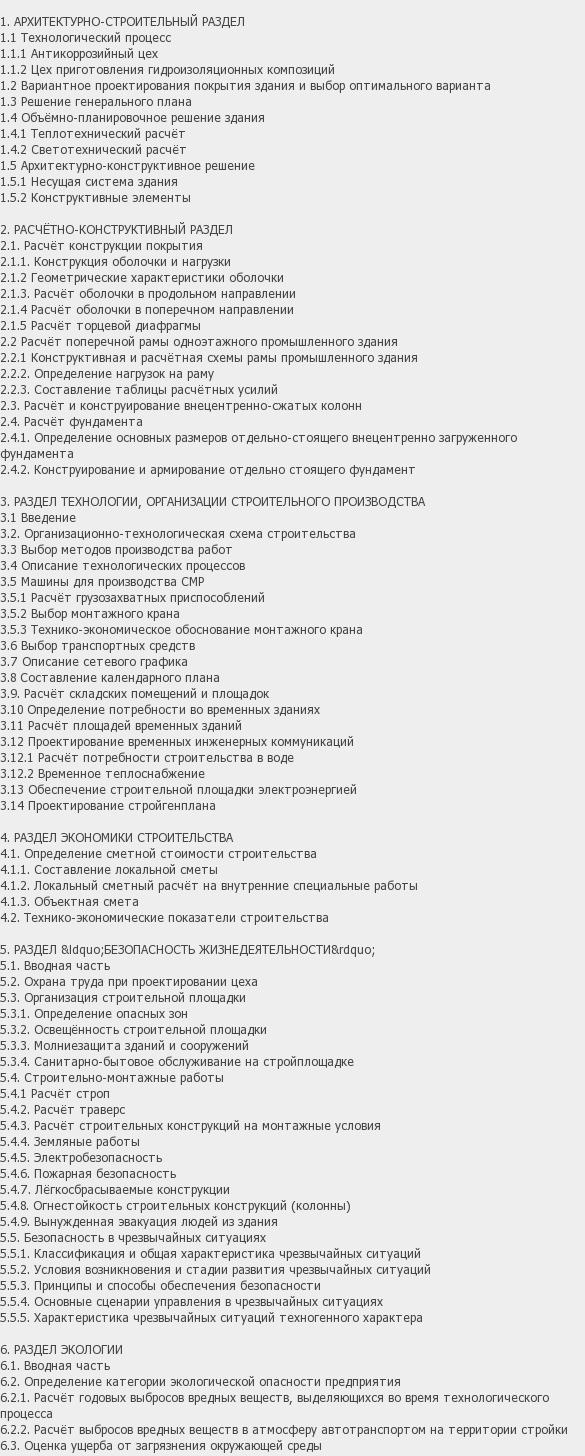

В объеме ВКР цеха 9 чертежей AutoCAD, 1 чертеж CorelDRAW и 145 листов записки в программном комплексе «Microsoft Office Word и Excel».

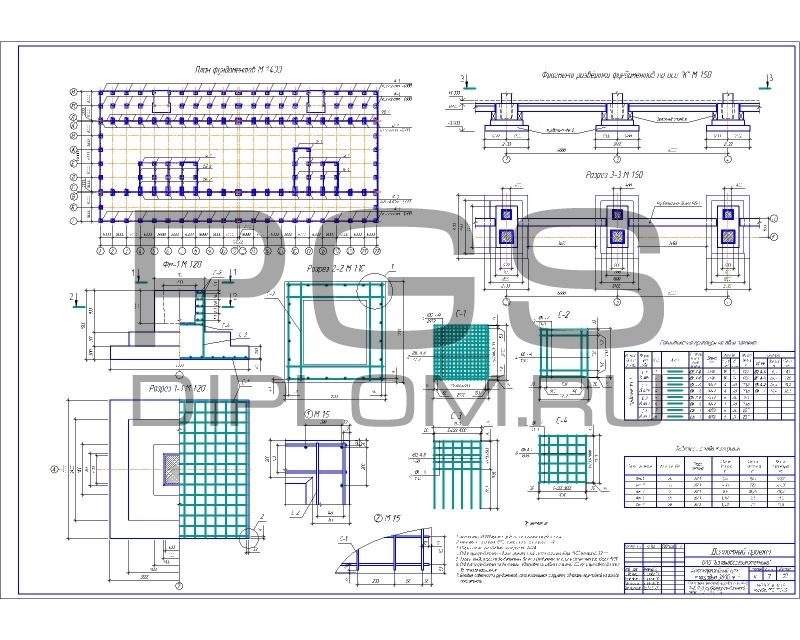

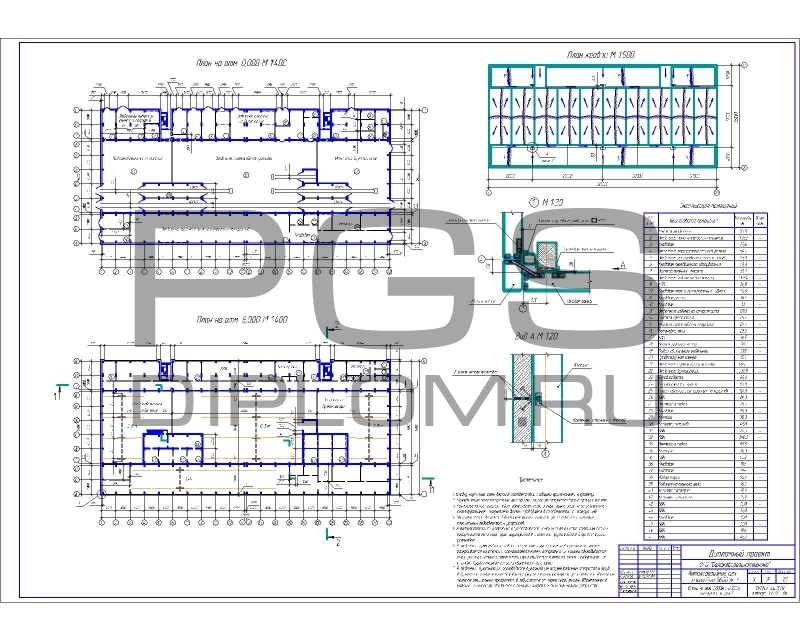

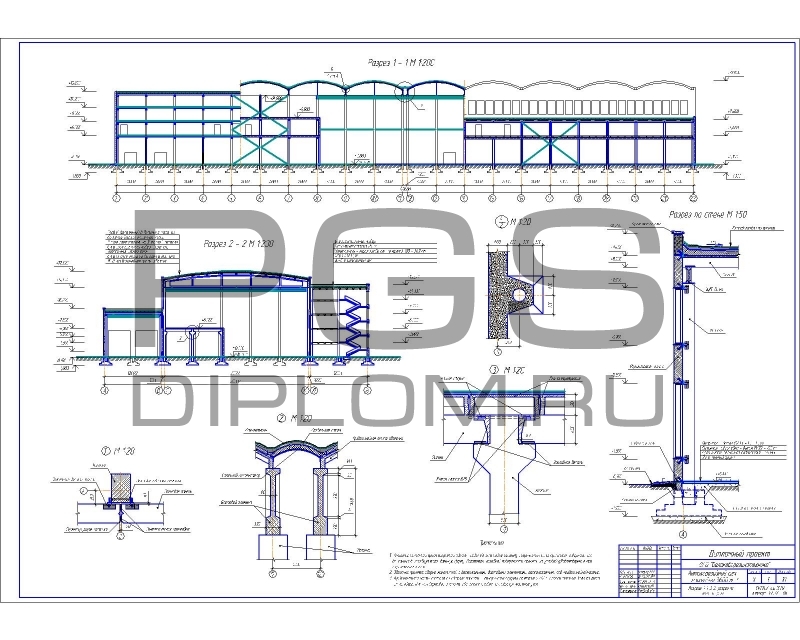

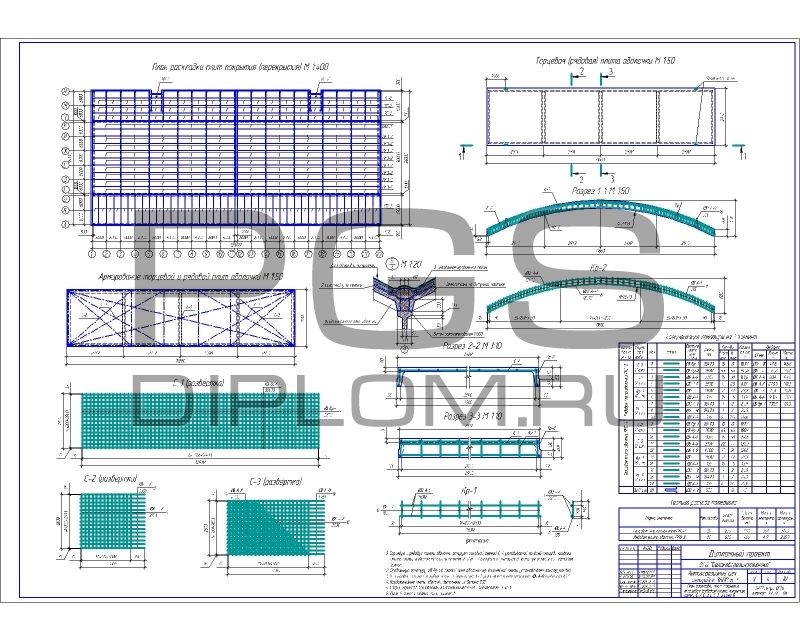

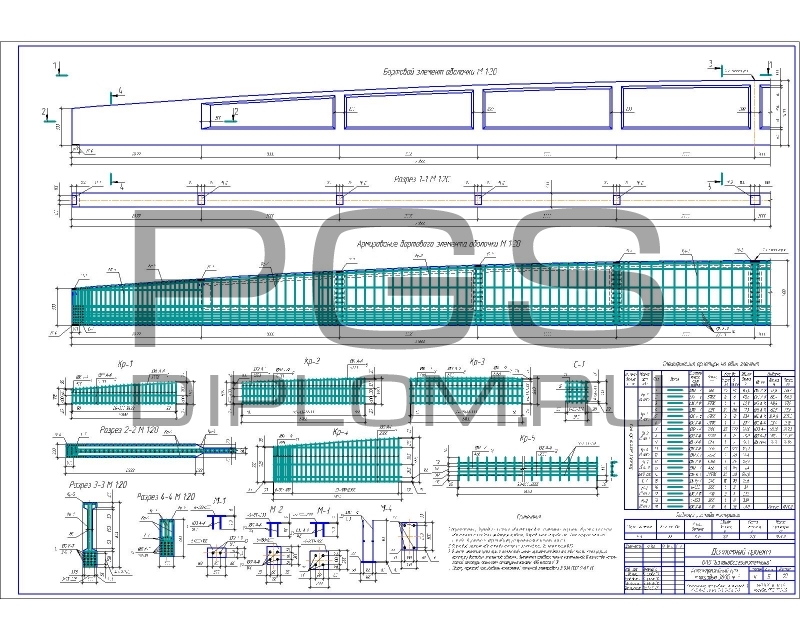

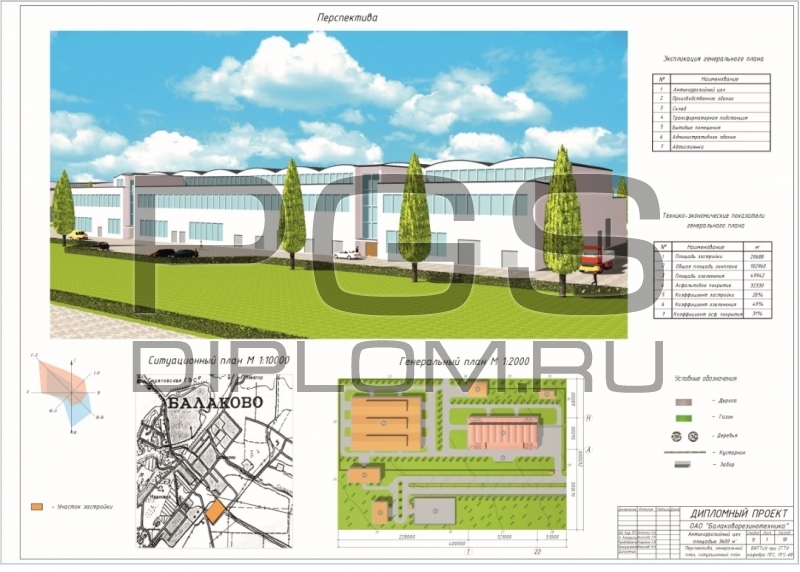

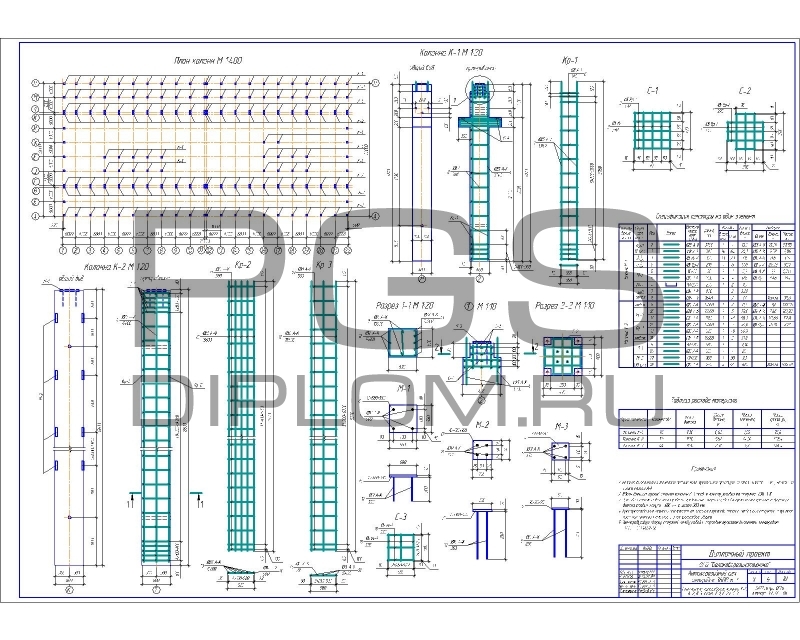

Графическая часть диплома предусматривает: архитектуры – 3 чертежа, строительных конструкций – 4 чертежа, технологической и организационной части – 3 чертежа.

Расчет строительных конструкций произведен вручную.

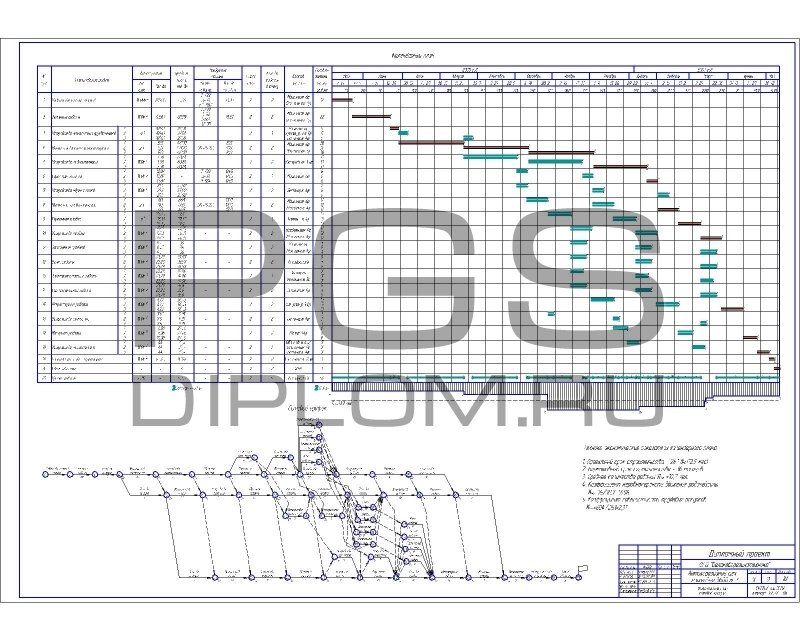

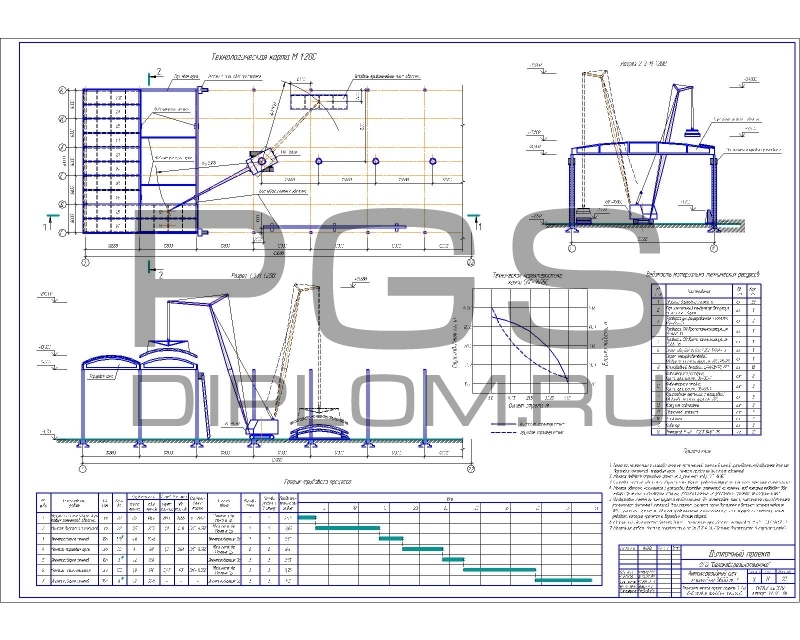

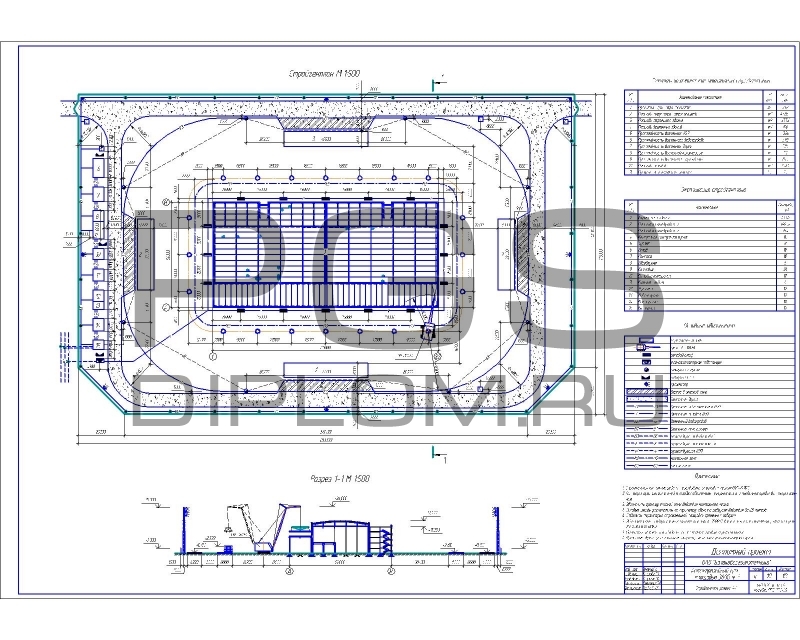

В технологической части диплома разработан ППР на монтаж конструкций. В организационной части выполнен стройгенплан, календарный и сетевой график строительства цеха.

Цех представлен в 2-ух параллельных корпусах в одном производится антикоррозийная защита трубопроводов и оборудования, во втором производятся гидроизоляционные материалы. Проектируемый цех имеет максимальные габаритные размеры в осях (Д/Ш/В) – 121,0/56,0/17,8 метров.

Конструктивная схема антикоррозийного цеха железобетонный каркас с навесными наружными стенами. Фундаменты монолитные железобетонные под каждую отдельно колонну. Для перекрытия пролёта 30 м применяется многоволновая цилиндрическая оболочка. Панели стен изготовляют из лёгких бетонов. Колонны железобетонные консольные. Покрытия ж/б ребристые плиты. Кровля из рулонных материалов.
