Проект №1-162 "Торговый центр с подземной автостоянкой в г. Ухта"

Скачать бесплатно план, фасад или разрез торгового центра с подземной парковкой Вы можете в DEMO версии на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

В дипломном проекте выполнено: 15 листов в ПК «AutoCAD» и 311 листов пояснительной записки в ПК «MS Word».

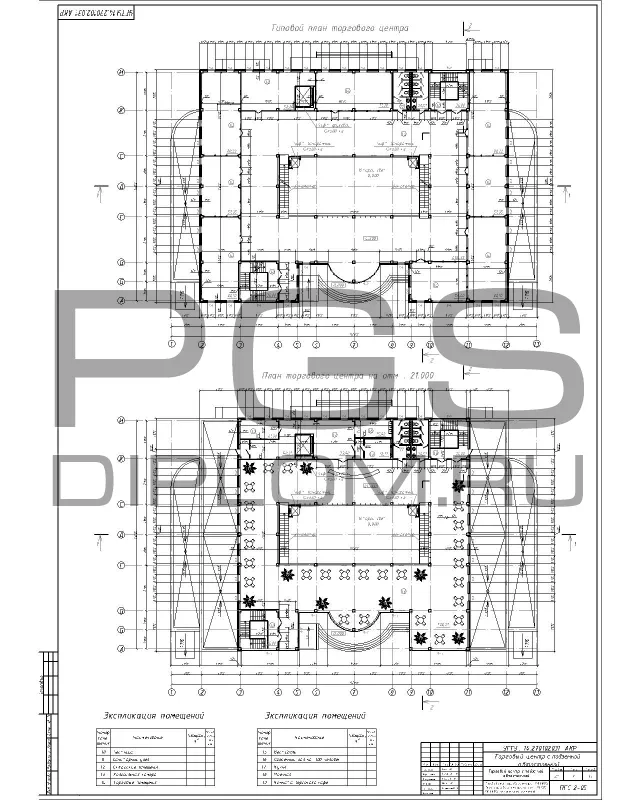

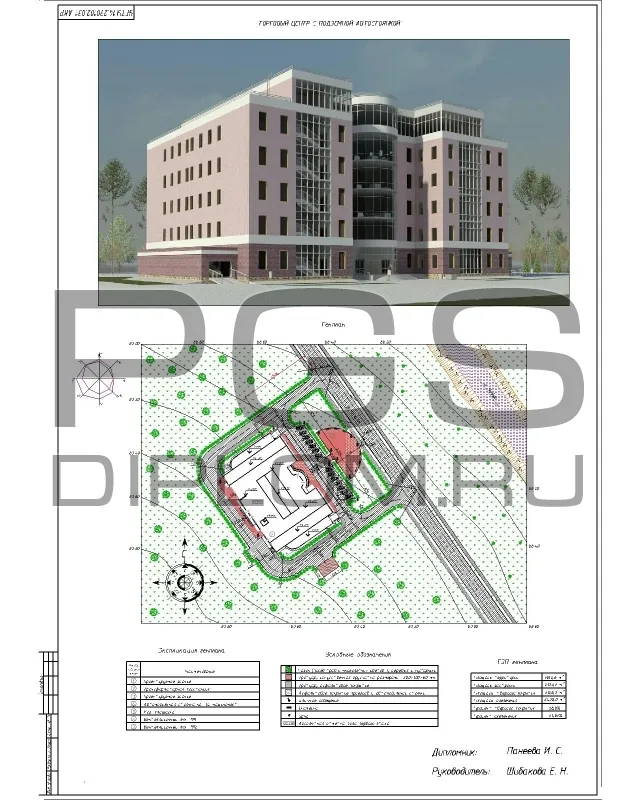

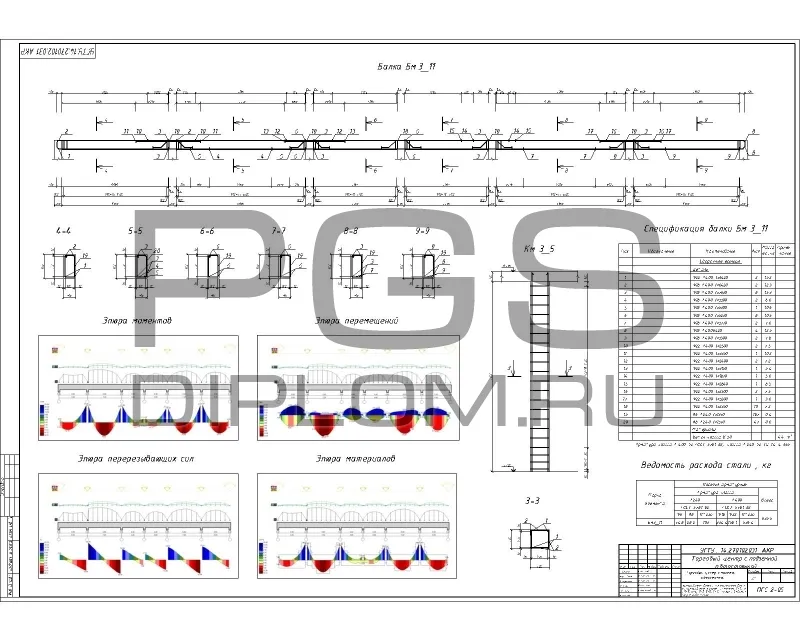

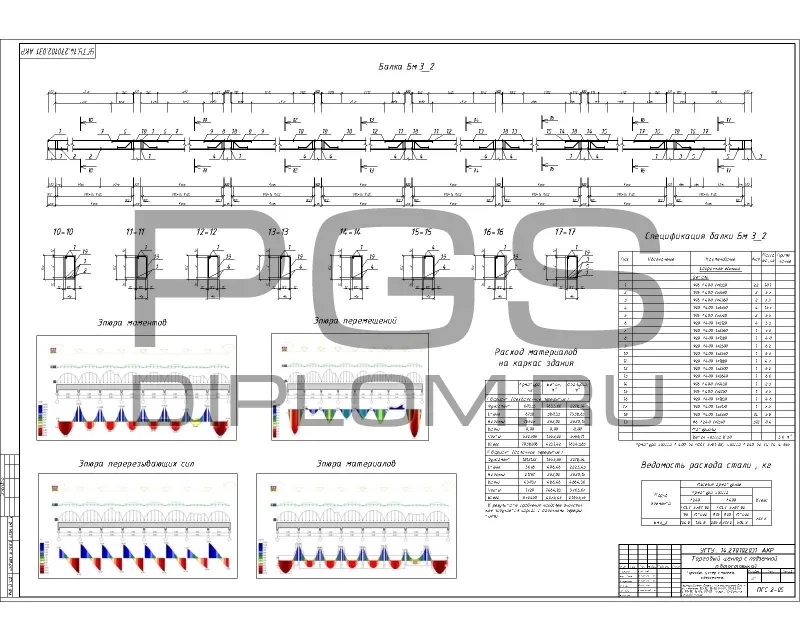

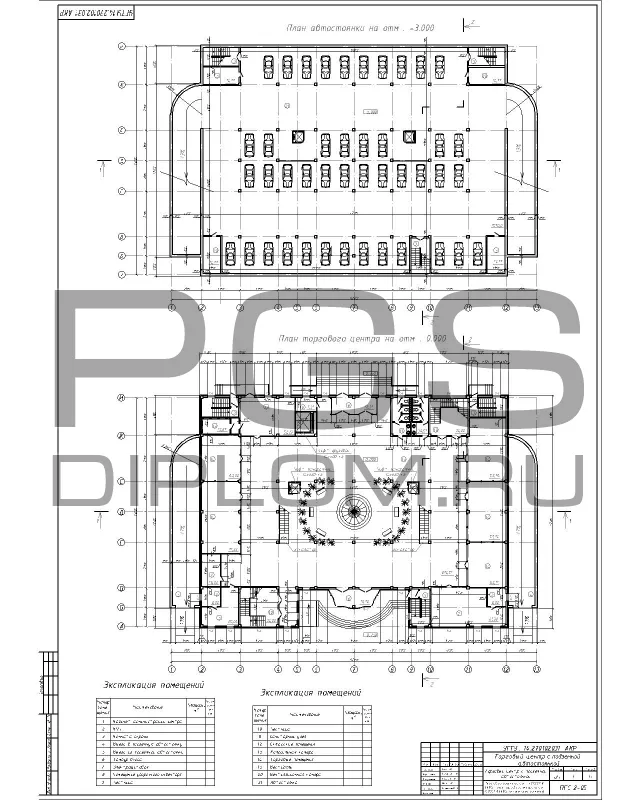

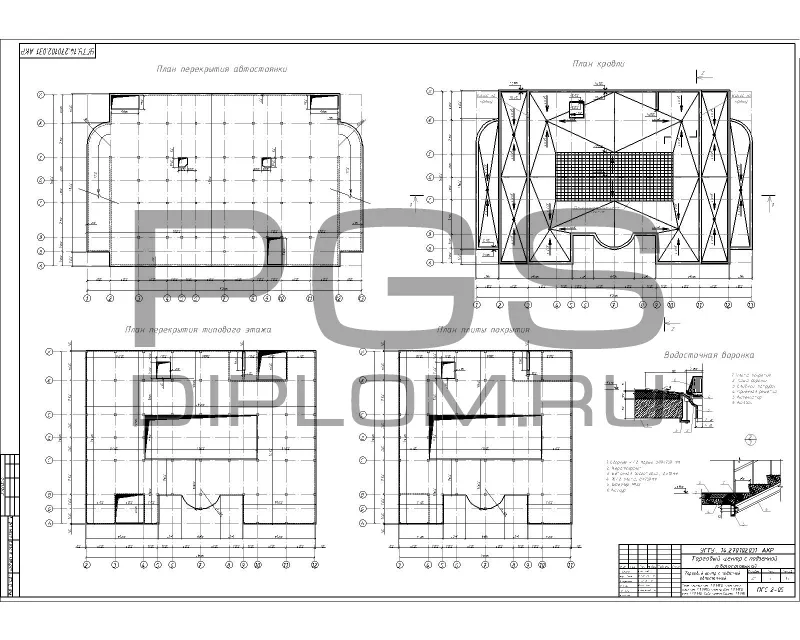

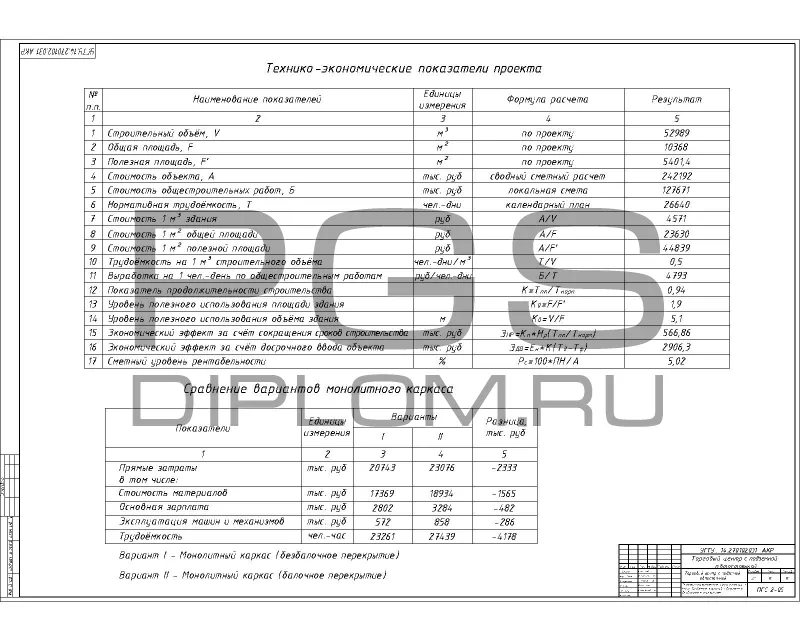

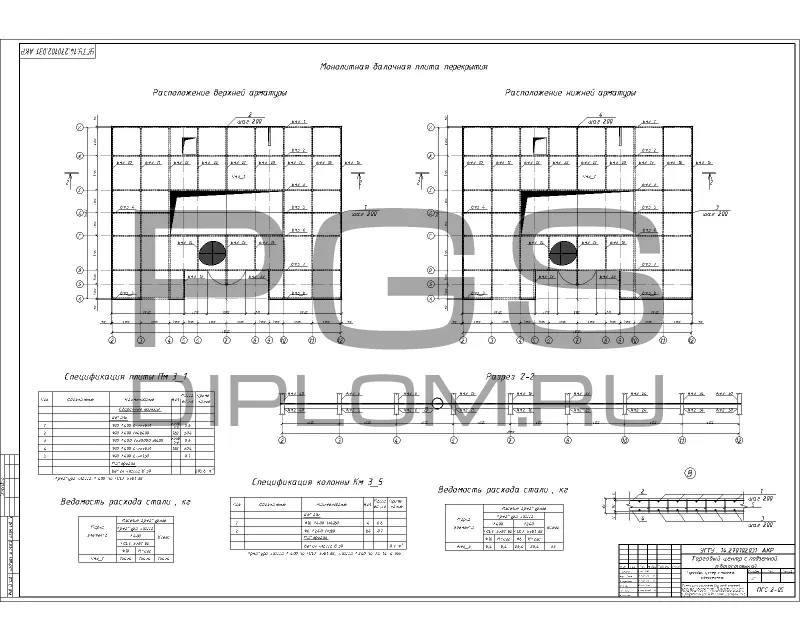

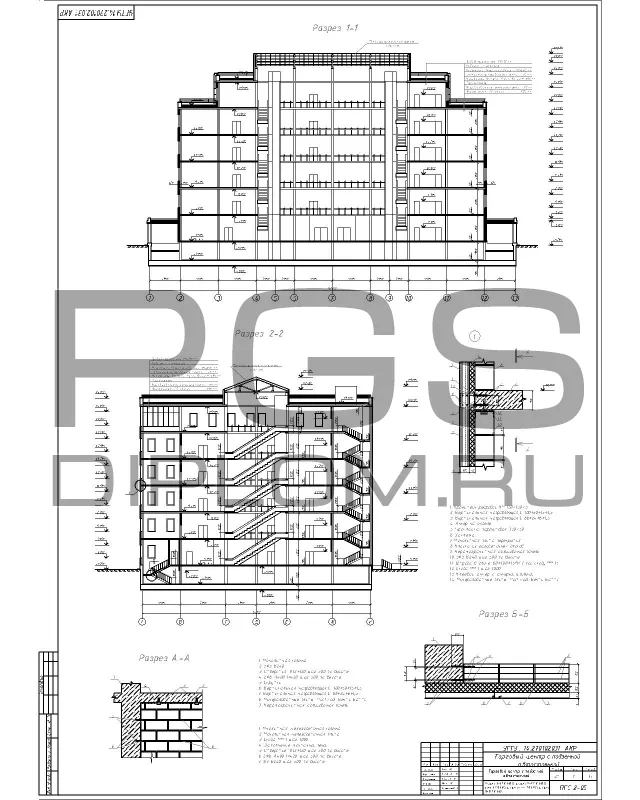

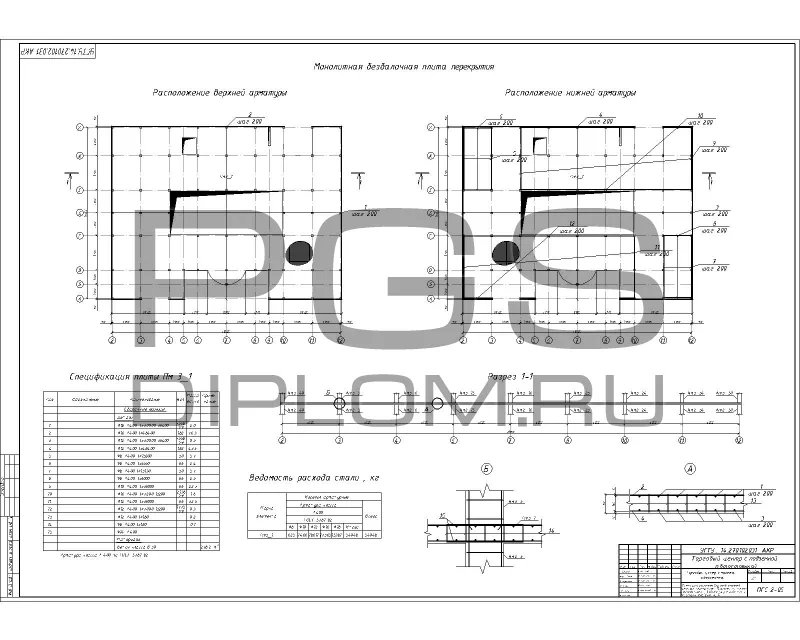

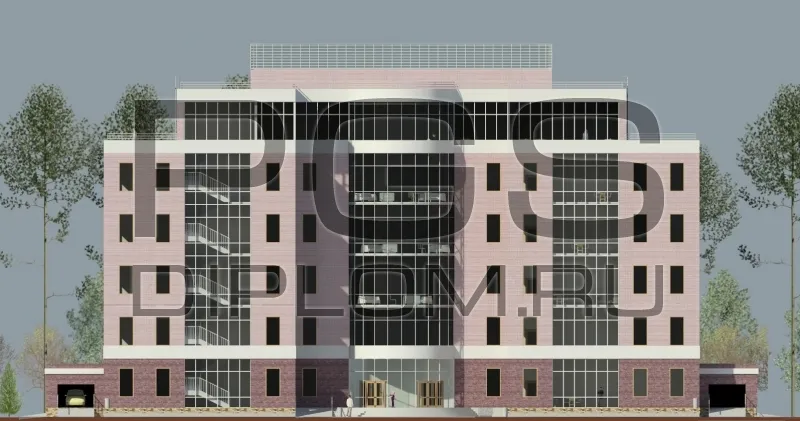

В графической части диплома содержатся следующие чертежи: архитектуры - 4 шт, расчет конструкций - 6 шт, технологической и организационной части - 4 шт, ТЭП - 1 шт.

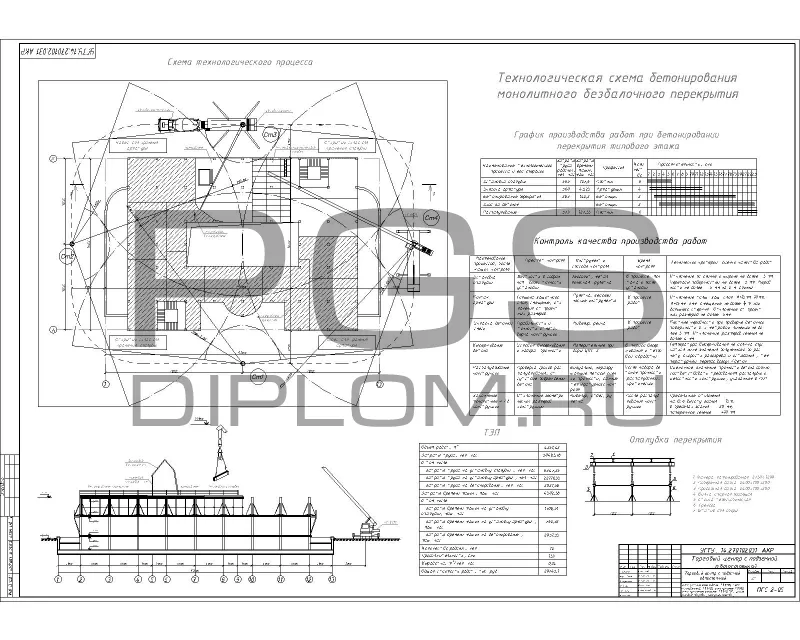

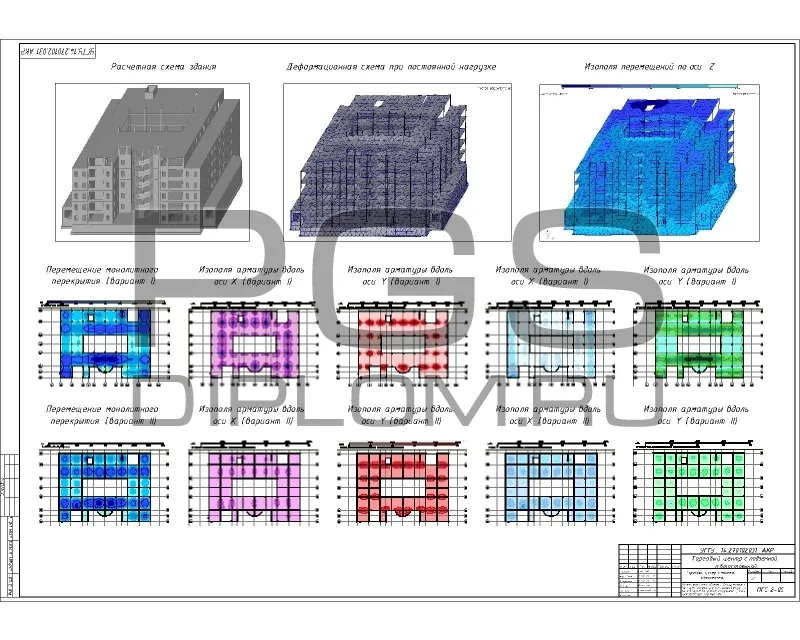

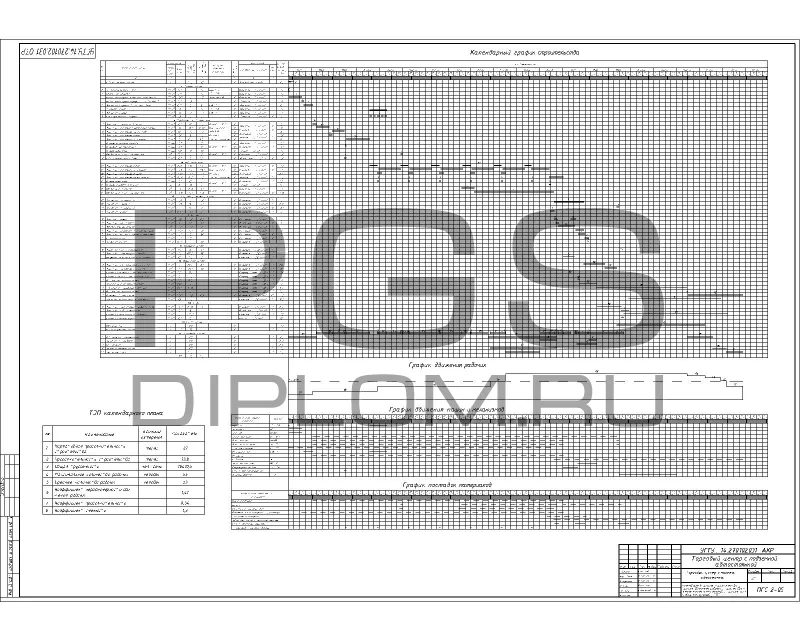

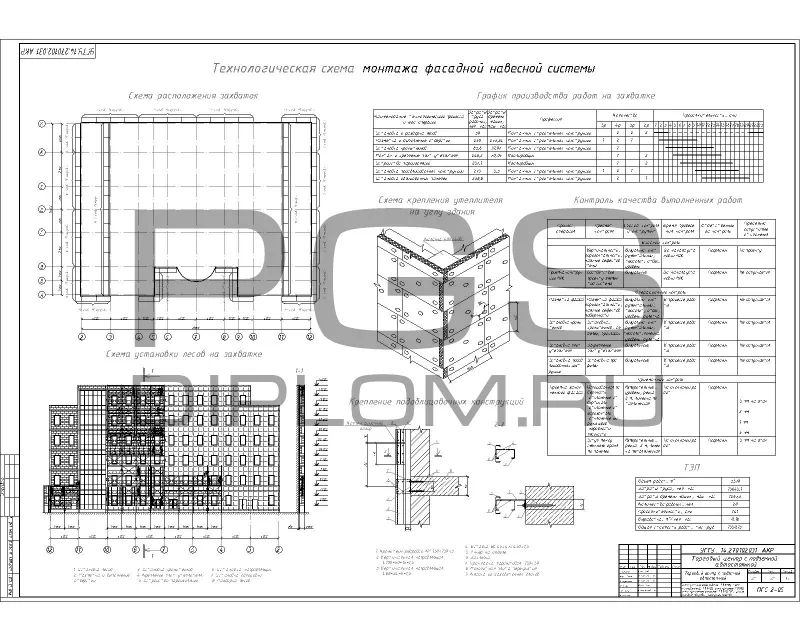

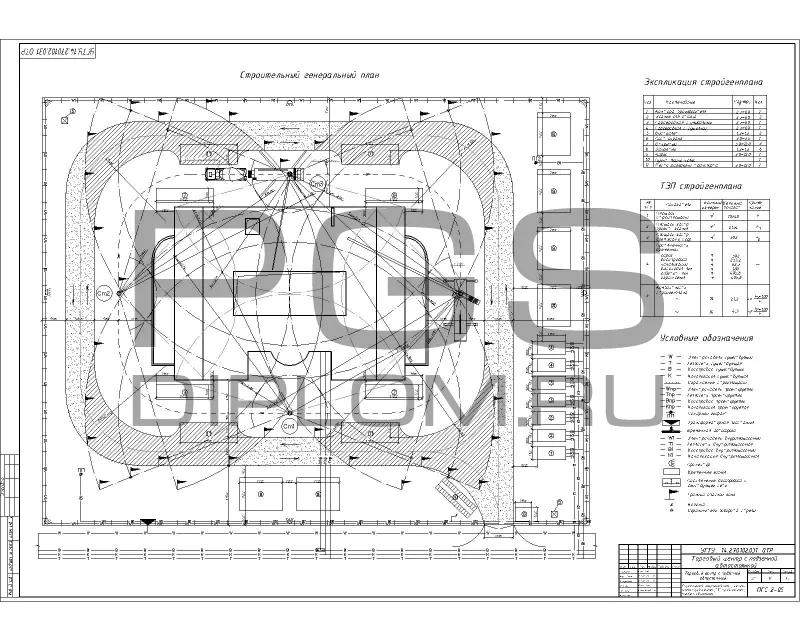

В проекте конструкции рассчитаны в программе «Мономах». В технологической части проекта разработаны ППР бетонирования монолитного безбалочного перекрытия и ППР монтажа фасадной навесной системы. В организационном разделе разработан календарный график строительства и строительный генеральный план торгового центра.

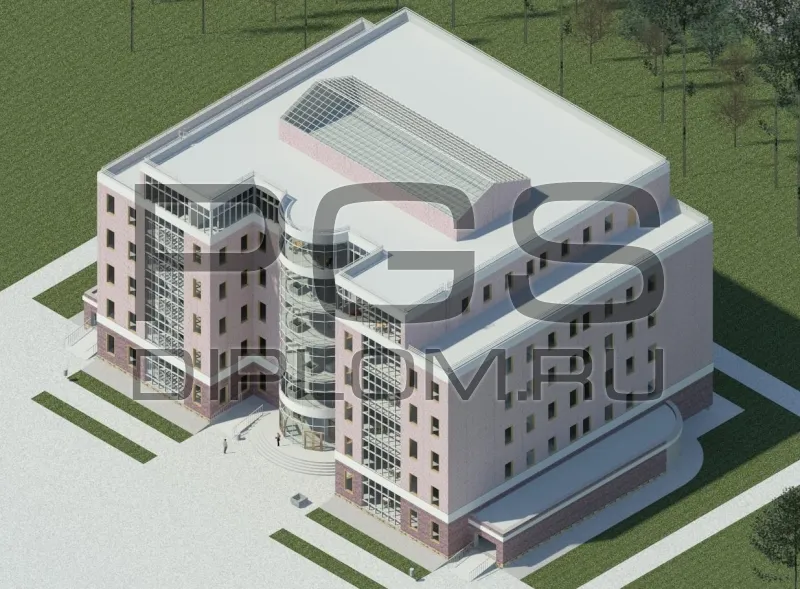

Здание состоит из 8-ми уровней. Торговые помещения группируются по зальной схеме вокруг второго света, расположенного в центре здания. В торговом центре подземный гараж-стоянка вмещает 43 автомобиля, размеры стоянки в осях 36,0 х 48,0 м. Проектируемое здание имеет максимальные габаритные размеры в осях (Д/Ш/В) – 57,6 /36,0/29,63 метров.

Конструктивная система здания – каркас из монолитного железобетона. Фундамент – фундаментная плита толщиной 600 мм. Колонны - монолитные железобетонные прямоугольного сечения 400 х 400 мм. Плиты перекрытия железобетонные безбалочные. Наружные стены из газобетонных блоков, с утеплением из минераловатных плит «Rockwool Венти Баттс». Наружная отделка – навесная конструкция вентилируемого фасада с облицовкой керамогранитными панелями. Крыша здания плоская. (ъ)

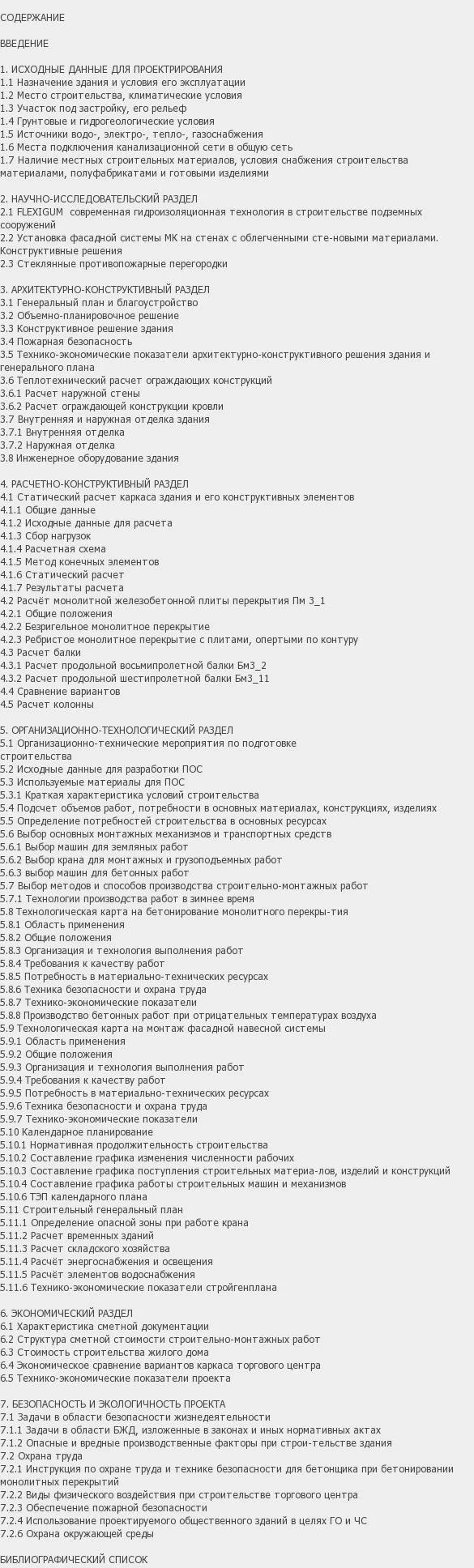

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1. ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТРИРОВАНИЯ
1.1 Назначение здания и условия его эксплуатации
1.2 Место строительства, климатические условия
1.3 Участок под застройку, его рельеф
1.4 Грунтовые и гидрогеологические условия
1.5 Источники водо-, электро-, тепло-, газоснабжения
1.6 Места подключения канализационной сети в общую сеть
1.7 Наличие местных строительных материалов, условия снабжения строительства материалами, полуфабрикатами и готовыми изделиями

2. НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ РАЗДЕЛ
2.1 FLEXIGUM – современная гидроизоляционная технология в строительстве подземных сооружений
2.2 Установка фасадной системы МК на стенах с облегченными сте-новыми материалами. Конструктивные решения
2.3 Стеклянные противопожарные перегородки

3. АРХИТЕКТУРНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
3.1 Генеральный план и благоустройство
3.2 Объемно-планировочное решение
3.3 Конструктивное решение здания
3.4 Пожарная безопасность
3.5 Технико-экономические показатели архитектурно-конструктивного решения здания и генерального плана
3.6 Теплотехнический расчет ограждающих конструкций
3.6.1 Расчет наружной стены
3.6.2 Расчет ограждающей конструкции кровли
3.7 Внутренняя и наружная отделка здания
3.7.1 Внутренняя отделка
3.7.2 Наружная отделка
3.8 Инженерное оборудование здания

4. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
4.1 Статический расчет каркаса здания и его конструктивных элементов
4.1.1 Общие данные
4.1.2 Исходные данные для расчета
4.1.3 Сбор нагрузок
4.1.4 Расчетная схема
4.1.5 Метод конечных элементов
4.1.6 Статический расчет
4.1.7 Результаты расчета
4.2 Расчёт монолитной железобетонной плиты перекрытия Пм 3_1
4.2.1 Общие положения
4.2.2 Безригельное монолитное перекрытие
4.2.3 Ребристое монолитное перекрытие с плитами, опертыми по контуру
4.3 Расчет балки
4.3.1 Расчет продольной восьмипролетной балки Бм3_2
4.3.2 Расчет продольной шестипролетной балки Бм3_11
4.4 Сравнение вариантов
4.5 Расчет колонны

5. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
5.1 Организационно-технические мероприятия по подготовке
строительства
5.2 Исходные данные для разработки ПОС
5.3 Используемые материалы для ПОС
5.3.1 Краткая характеристика условий строительства
5.4 Подсчет объемов работ, потребности в основных материалах, конструкциях, изделиях
5.5 Определение потребностей строительства в основных ресурсах
5.6 Выбор основных монтажных механизмов и транспортных средств
5.6.1 Выбор машин для земляных работ
5.6.2 Выбор крана для монтажных и грузоподъемных работ
5.6.3 выбор машин для бетонных работ
5.7 Выбор методов и способов производства строительно-монтажных работ
5.7.1 Технологии производства работ в зимнее время
5.8 Технологическая карта на бетонирование монолитного перекры-тия
5.8.1 Область применения
5.8.2 Общие положения
5.8.3 Организация и технология выполнения работ
5.8.4 Требования к качеству работ
5.8.5 Потребность в материально-технических ресурсах
5.8.6 Техника безопасности и охрана труда
5.8.7 Технико-экономические показатели
5.8.8 Производство бетонных работ при отрицательных температурах воздуха
5.9 Технологическая карта на монтаж фасадной навесной системы
5.9.1 Область применения
5.9.2 Общие положения
5.9.3 Организация и технология выполнения работ
5.9.4 Требования к качеству работ
5.9.5 Потребность в материально-технических ресурсах
5.9.6 Техника безопасности и охрана труда
5.9.7 Технико-экономические показатели
5.10 Календарное планирование
5.10.1 Нормативная продолжительность строительства
5.10.2 Составление графика изменения численности рабочих
5.10.3 Составление графика поступления строительных материа-лов, изделий и конструкций
5.10.4 Составление графика работы строительных машин и механизмов
5.10.6 ТЭП календарного плана
5.11 Строительный генеральный план
5.11.1 Определение опасной зоны при работе крана
5.11.2 Расчет временных зданий
5.11.3 Расчет складского хозяйства
5.11.4 Расчёт энергоснабжения и освещения
5.11.5 Расчёт элементов водоснабжения
5.11.6 Технико-экономические показатели стройгенплана

6. ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
6.1 Характеристика сметной документации
6.2 Структура сметной стоимости строительно-монтажных работ
6.3 Стоимость строительства жилого дома
6.4 Экономическое сравнение вариантов каркаса торгового центра
6.5 Технико-экономические показатели проекта

7. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА
7.1 Задачи в области безопасности жизнедеятельности
7.1.1 Задачи в области БЖД, изложенные в законах и иных нормативных актах
7.1.2 Опасные и вредные производственные факторы при строи-тельстве здания
7.2 Охрана труда
7.2.1 Инструкция по охране труда и технике безопасности для бетонщика при бетонировании монолитных перекрытий
7.2.2 Виды физического воздействия при строительстве торгового центра
7.2.3 Обеспечение пожарной безопасности
7.2.4 Использование проектируемого общественного зданий в целях ГО и ЧС
7.2.6 Охрана окружающей среды

БИБЛИОГРАФИЧЕСКИЙ СПИСОК
