Проект №1-270 "Реконструкция стадиона в г. Красноярск"

Уникальный готовый дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Дипломная работа на тему «реконструкция стадиона «Енисей» в городе Красноярск». Стадион предназначен для проведения международных соревновании по хоккею, развлекательных мероприятий и занятия спортом населения. Здание стадиона представляет собой крытый каток с размерами ледового покрытия 119,0х80,0 метров. Арена с трибунами вместимостью 5000 зрителей. Здание стадиона в плане имеет габаритные размеры (Д/Ш/В) – 156,0/133,88/33,2 метр.

Проектом реконструкции предусмотрено устройство покрытия над стадионом. Покрытие деревянные двухшарнирные арки. Фундамент железобетонные сваи. Ограждающие стеновые конструкции выполнены из вентилируемого фасада. Перекрытия монолитные железобетонные. Кровля бесчердачная, утепленная.

Архитектурная часть проекта выполнена на 4-х графических листах. В дипломном проекте расчетная часть выполненав программе «SCAD».В проекте разработана технологическая карта на возведение арочного покрытия здания. Представлен строительный генеральный план реконструкции стадиона.

В проекте содержится 13 листов чертежей, выполненных в программе «AutoCAD» и 106 листов пояснительной записки выполненной в программе «Word».

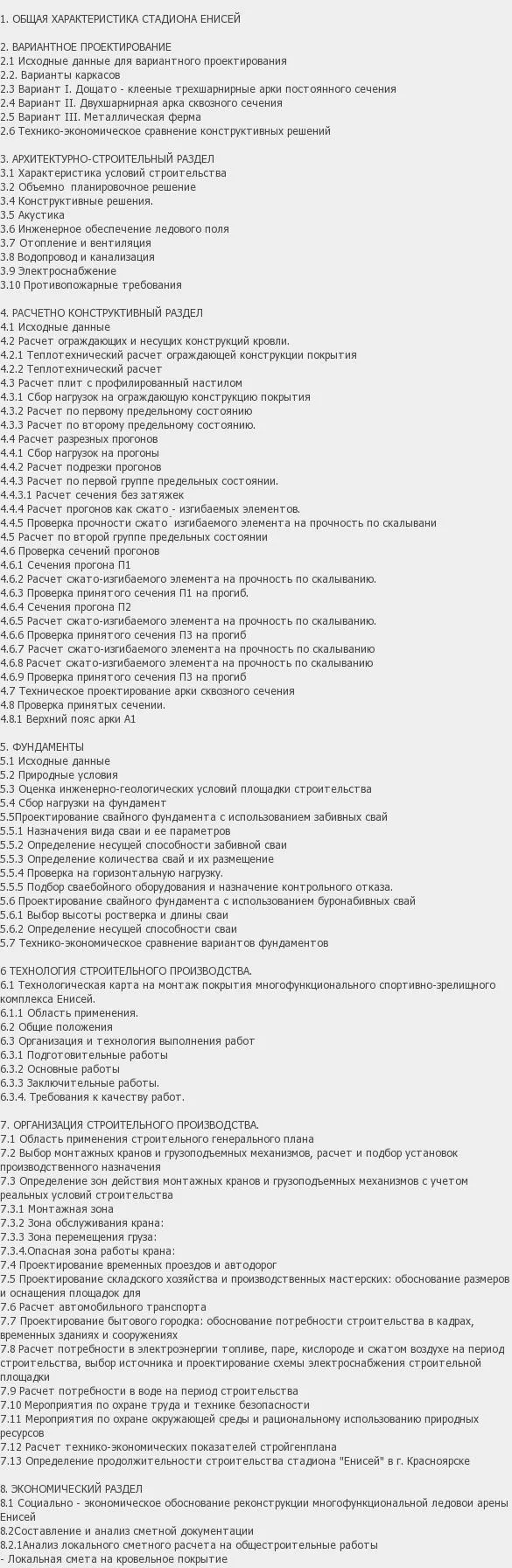

1. ОБЩАЯ ХАРАКТЕРИСТИКА СТАДИОНА «ЕНИСЕЙ»

2. ВАРИАНТНОЕ ПРОЕКТИРОВАНИЕ
2.1 Исходные данные для вариантного проектирования
2.2. Варианты каркасов
2.3 Вариант I. Дощато - клееные трехшарнирные арки постоянного сечения
2.4 Вариант II. Двухшарнирная арка сквозного сечения
2.5 Вариант III. Металлическая ферма
2.6 Технико-экономическое сравнение конструктивных решений

3. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
3.1 Характеристика условий строительства
3.2 Объемно – планировочное решение
3.4 Конструктивные решения.
3.5 Акустика
3.6 Инженерное обеспечение ледового поля
3.7 Отопление и вентиляция
3.8 Водопровод и канализация
3.9 Электроснабжение
3.10 Противопожарные требования

4. РАСЧЕТНО КОНСТРУКТИВНЫЙ РАЗДЕЛ
4.1 Исходные данные
4.2 Расчет ограждающих и несущих конструкций кровли.
4.2.1 Теплотехнический расчет ограждающей конструкции покрытия
4.2.2 Теплотехнический расчет
4.3 Расчет плит с профилированный настилом
4.3.1 Сбор нагрузок на ограждающую конструкцию покрытия
4.3.2 Расчет по первому предельному состоянию
4.3.3 Расчет по второму предельному состоянию.
4.4 Расчет разрезных прогонов
4.4.1 Сбор нагрузок на прогоны
4.4.2 Расчет подрезки прогонов
4.4.3 Расчет по первой группе предельных состоянии.
4.4.3.1 Расчет сечения без затяжек
4.4.4 Расчет прогонов как сжато - изгибаемых элементов.
4.4.5 Проверка прочности сжато  изгибаемого элемента на прочность по скалывани
4.5 Расчет по второй группе предельных состоянии
4.6 Проверка сечений прогонов
4.6.1 Сечения прогона П1
4.6.2 Расчет сжато-изгибаемого элемента на прочность по скалыванию.
4.6.3 Проверка принятого сечения П1 на прогиб.
4.6.4 Сечения прогона П2
4.6.5 Расчет сжато-изгибаемого элемента на прочность по скалыванию.
4.6.6 Проверка принятого сечения П3 на прогиб
4.6.7 Расчет сжато-изгибаемого элемента на прочность по скалыванию
4.6.8 Расчет сжато-изгибаемого элемента на прочность по скалыванию
4.6.9 Проверка принятого сечения П3 на прогиб
4.7 Техническое проектирование арки сквозного сечения
4.8 Проверка принятых сечении.
4.8.1 Верхний пояс арки А1

5. ФУНДАМЕНТЫ
5.1 Исходные данные
5.2 Природные условия
5.3 Оценка инженерно-геологических условий площадки строительства
5.4 Сбор нагрузки на фундамент
5.5Проектирование свайного фундамента с использованием забивных свай
5.5.1 Назначения вида сваи и ее параметров
5.5.2 Определение несущей способности забивной сваи
5.5.3 Определение количества свай и их размещение
5.5.4 Проверка на горизонтальную нагрузку.
5.5.5 Подбор сваебойного оборудования и назначение контрольного отказа.
5.6 Проектирование свайного фундамента с использованием буронабивных свай
5.6.1 Выбор высоты ростверка и длины сваи
5.6.2 Определение несущей способности сваи
5.7 Технико-экономическое сравнение вариантов фундаментов

6 ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА.
6.1 Технологическая карта на монтаж покрытия многофункционального спортивно-зрелищного комплекса «Енисей».
6.1.1 Область применения.
6.2 Общие положения
6.3 Организация и технология выполнения работ
6.3.1 Подготовительные работы
6.3.2 Основные работы
6.3.3 Заключительные работы.
6.3.4. Требования к качеству работ.

7. ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА.
7.1 Область применения строительного генерального плана
7.2 Выбор монтажных кранов и грузоподъемных механизмов, расчет и подбор установок производственного назначения
7.3 Определение зон действия монтажных кранов и грузоподъемных механизмов с учетом реальных условий строительства
7.3.1 Монтажная зона
7.3.2 Зона обслуживания крана:
7.3.3 Зона перемещения груза:
7.3.4.Опасная зона работы крана:
7.4 Проектирование временных проездов и автодорог
7.5 Проектирование складского хозяйства и производственных мастерских: обоснование размеров и оснащения площадок для
7.6 Расчет автомобильного транспорта
7.7 Проектирование бытового городка: обоснование потребности строительства в кадрах, временных зданиях и сооружениях
7.8 Расчет потребности в электроэнергии топливе, паре, кислороде и сжатом воздухе на период строительства, выбор источника и проектирование схемы электроснабжения строительной площадки
7.9 Расчет потребности в воде на период строительства
7.10 Мероприятия по охране труда и технике безопасности
7.11 Мероприятия по охране окружающей среды и рациональному использованию природных ресурсов
7.12 Расчет технико-экономических показателей стройгенплана
7.13 Определение продолжительности строительства стадиона "Енисей" в г. Красноярске

8. ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
8.1 Социально - экономическое обоснование реконструкции многофункциональной ледовои арены «Енисей»
8.2Составление и анализ сметной документации
8.2.1Анализ локального сметного расчета на общестроительные работы
- Локальная смета на кровельное покрытие
