Проект №1-47 "Железнодорожный вокзал в г. Новочебоксарск"

Скачать бесплатно план, фасад или разрез железнодорожного вокзала Вы можете в DEMO версии диплома на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

В проекте железнодорожного вокзала: 11 чертежей в программе «AutoCAD» и 138 листов пояснительной записки в программе «Microsoft Word».

В графической части диплома: архитектуры - 3 чертежа, расчет конструкций - 2 чертежа, расчет фундаментов – 1 чертеж, технологической и организационной части – 5 чертежа.

В проекте строительные конструкции рассчитаны с помощью программного комплекса «МОНОМАХ».

В технологической части проекта выполнен ППР на устройство полов и возведение каркаса. В организационной части представлен объектный календарно-сетевой график, стройгенплан и график производства работ по устройству монолитного каркаса. Рассчитана смета на общестроительные работы. Произведен подбор крана для возведения каркаса.

Здание 2-х этажное и имеет прямоугольную форму. На 1-ом этаже размещены: вестибюль, залы ожидания, медпункт, опорный пункт милиции, служебные помещения, кассы и справочные. На 2-ом этаже размещены гостиница, кафе-бар, служебные помещения. Проектируемый объект имеет максимальные габаритные размеры в осях (Д/Ш/В) –25,7/68,8/16 метров.

Конструктивная схема каркасная. Несущая конструкция – система колонн. Колонны - монолитные, сечением 300 x 300 мм. Ограждающие конструкции кирпичные с утеплителем. Фундамент принят в виде отдельно стоящих фундаментов с использованием свай. Перегородки применяются из кирпича толщиной 120 и 250 мм. Крыша имеет сложную форму.

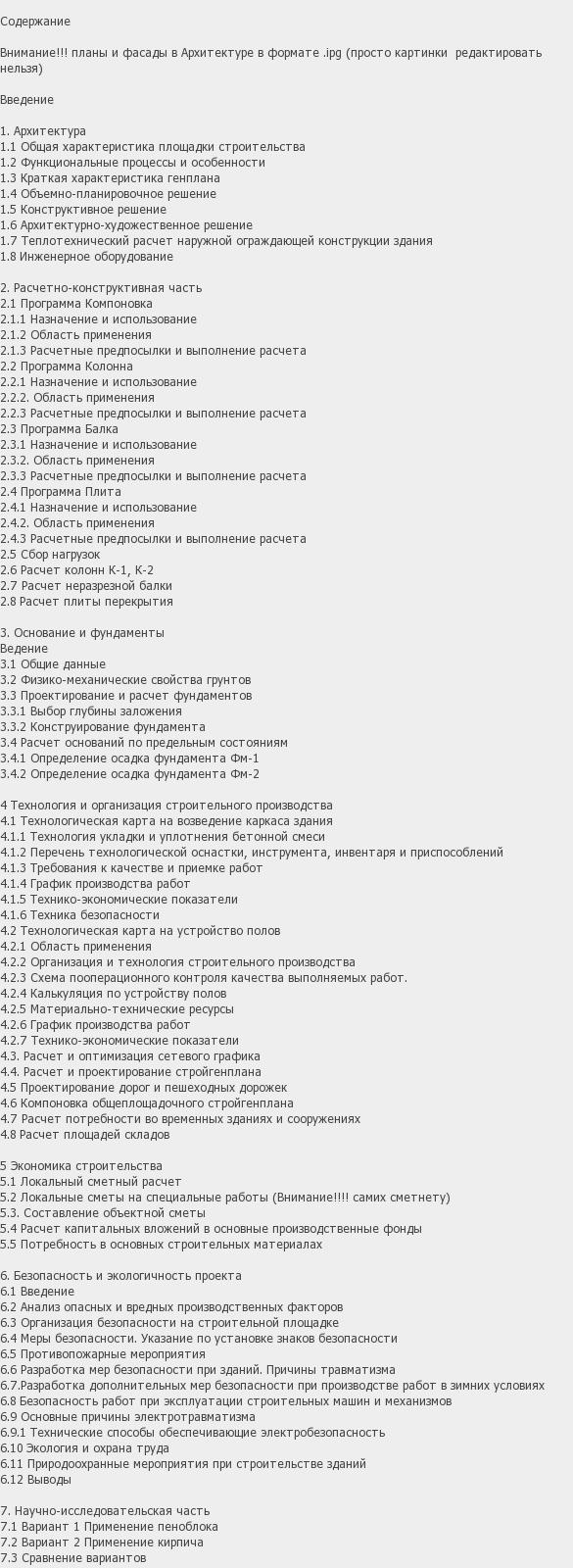

Содержание

Внимание!!! планы и фасады в Архитектуре в формате .ipg (просто картинки – редактировать нельзя)

Введение

1. Архитектура
1.1 Общая характеристика площадки строительства
1.2 Функциональные процессы и особенности
1.3 Краткая характеристика генплана
1.4 Объемно-планировочное решение
1.5 Конструктивное решение
1.6 Архитектурно-художественное решение
1.7 Теплотехнический расчет наружной ограждающей конструкции здания
1.8 Инженерное оборудование

2. Расчетно-конструктивная часть
2.1 Программа Компоновка
2.1.1 Назначение и использование
2.1.2 Область применения
2.1.3 Расчетные предпосылки и выполнение расчета
2.2 Программа Колонна
2.2.1 Назначение и использование
2.2.2. Область применения
2.2.3 Расчетные предпосылки и выполнение расчета
2.3 Программа Балка
2.3.1 Назначение и использование
2.3.2. Область применения
2.3.3 Расчетные предпосылки и выполнение расчета
2.4 Программа Плита
2.4.1 Назначение и использование
2.4.2. Область применения
2.4.3 Расчетные предпосылки и выполнение расчета
2.5 Сбор нагрузок
2.6 Расчет колонн К-1, К-2
2.7 Расчет неразрезной балки
2.8 Расчет плиты перекрытия

3. Основание и фундаменты
Ведение
3.1 Общие данные
3.2 Физико-механические свойства грунтов
3.3 Проектирование и расчет фундаментов
3.3.1 Выбор глубины заложения
3.3.2 Конструирование фундамента
3.4 Расчет оснований по предельным состояниям
3.4.1 Определение осадка фундамента Фм-1
3.4.2 Определение осадка фундамента Фм-2

4 Технология и организация строительного производства
4.1 Технологическая карта на возведение каркаса здания
4.1.1 Технология укладки и уплотнения бетонной смеси
4.1.2 Перечень технологической оснастки, инструмента, инвентаря и приспособлений
4.1.3 Требования к качестве и приемке работ
4.1.4 График производства работ
4.1.5 Технико-экономические показатели
4.1.6 Техника безопасности
4.2 Технологическая карта на устройство полов
4.2.1 Область применения
4.2.2 Организация и технология строительного производства
4.2.3 Схема пооперационного контроля качества выполняемых работ.
4.2.4 Калькуляция по устройству полов
4.2.5 Материально-технические ресурсы
4.2.6 График производства работ
4.2.7 Технико-экономические показатели
4.3. Расчет и оптимизация сетевого графика
4.4. Расчет и проектирование стройгенплана
4.5 Проектирование дорог и пешеходных дорожек
4.6 Компоновка общеплощадочного стройгенплана
4.7 Расчет потребности во временных зданиях и сооружениях
4.8 Расчет площадей складов

5 Экономика строительства
5.1 Локальный сметный расчет
5.2 Локальные сметы на специальные работы (Внимание!!!! самих смет нету)
5.3. Составление объектной сметы
5.4 Расчет капитальных вложений в основные производственные фонды
5.5 Потребность в основных строительных материалах

6. Безопасность и экологичность проекта
6.1 Введение
6.2 Анализ опасных и вредных производственных факторов
6.3 Организация безопасности на строительной площадке
6.4 Меры безопасности. Указание по установке знаков безопасности
6.5 Противопожарные мероприятия
6.6 Разработка мер безопасности при зданий. Причины травматизма
6.7.Разработка дополнительных мер безопасности при производстве работ в зимних условиях
6.8 Безопасность работ при эксплуатации строительных машин и механизмов
6.9 Основные причины электротравматизма
6.9.1 Технические способы обеспечивающие электробезопасность
6.10 Экология и охрана труда
6.11 Природоохранные мероприятия при строительстве зданий
6.12 Выводы

7. Научно-исследовательская часть
7.1 Вариант 1 Применение пеноблока
7.2 Вариант 2 Применение кирпича
7.3 Сравнение вариантов
