Проект №1-35 "Торговый центр в г. Чебоксары"

Чертежи диплома здания торгового центра (планы, разрезы, схемы и др.) размещены на нашем сайте готовых дипломов ПГС.

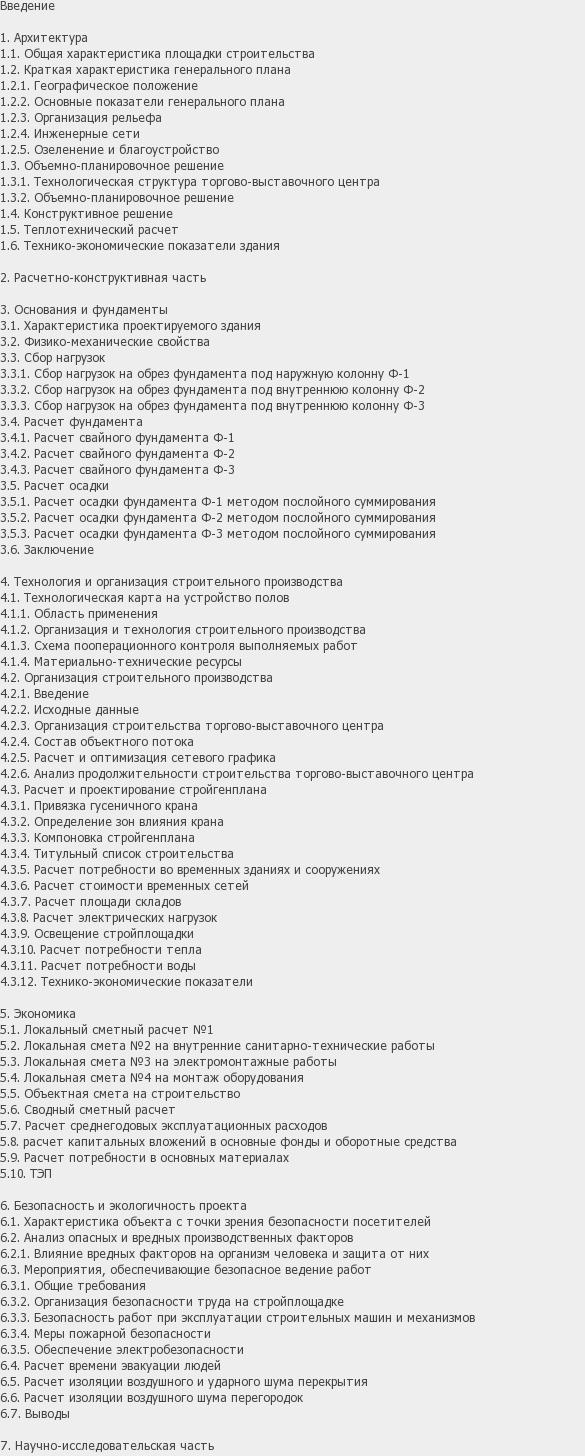

В дипломном проекте представлено 13 чертежей Автокада и текстового материала в «Word» на 162 листах.

Состав чертежей диплома: архитектура 4 листов, строительные конструкции 6 листов, технологии производства и организации строительства 3 листа.

Расчеты конструкций в дипломной работе выполнены программой «Лира».

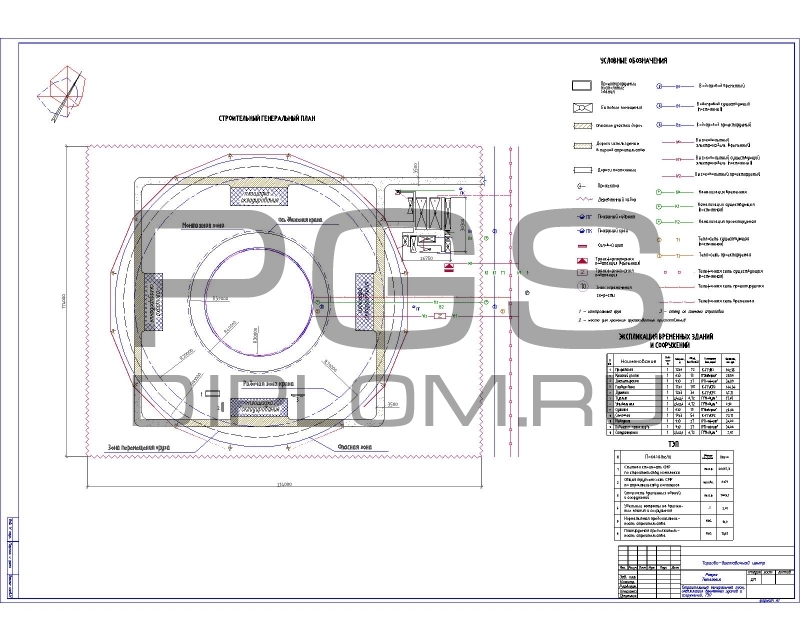

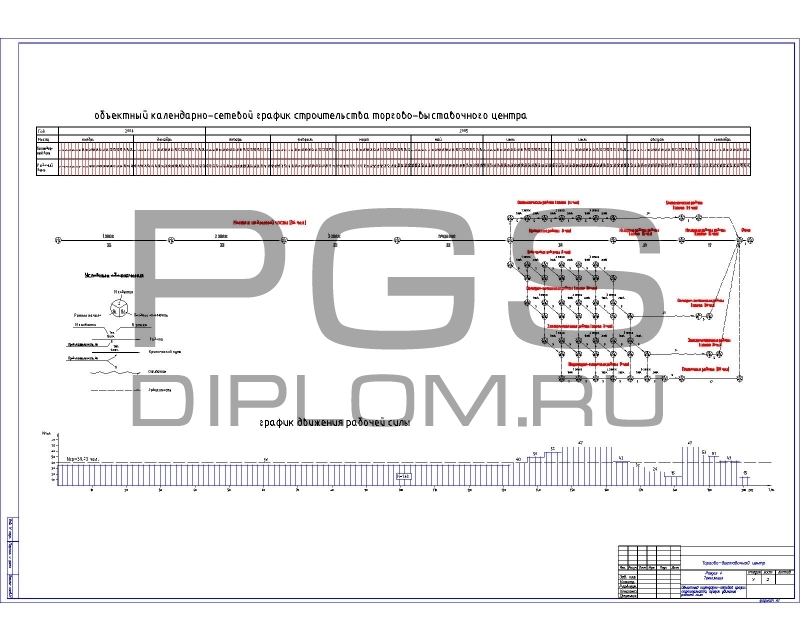

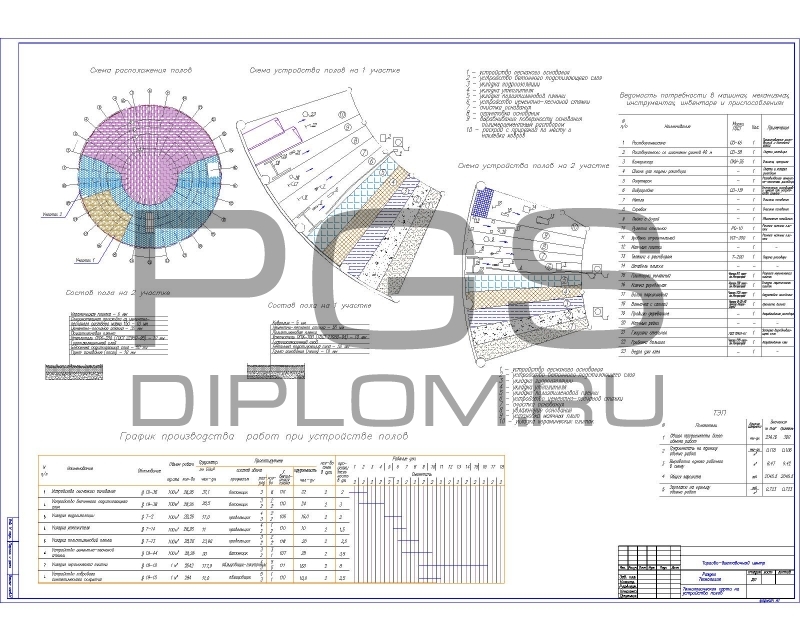

В технологической части проекта разработаны тех. карты на устройство полов. В организационной части проекта представлен объектный календарно-сетевой график строительства, график движения рабочей силы, строительный генеральный план, экспликация временных зданий и сооружений, ТЭП.

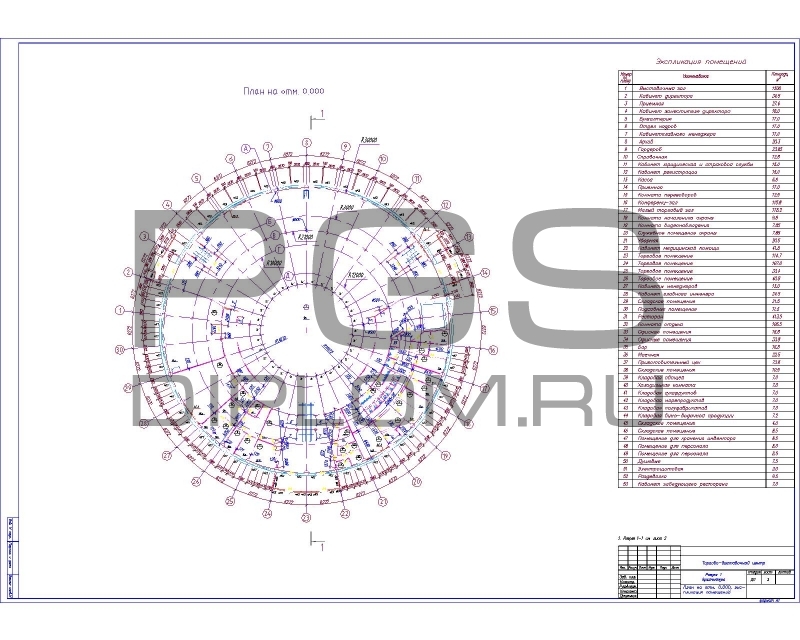

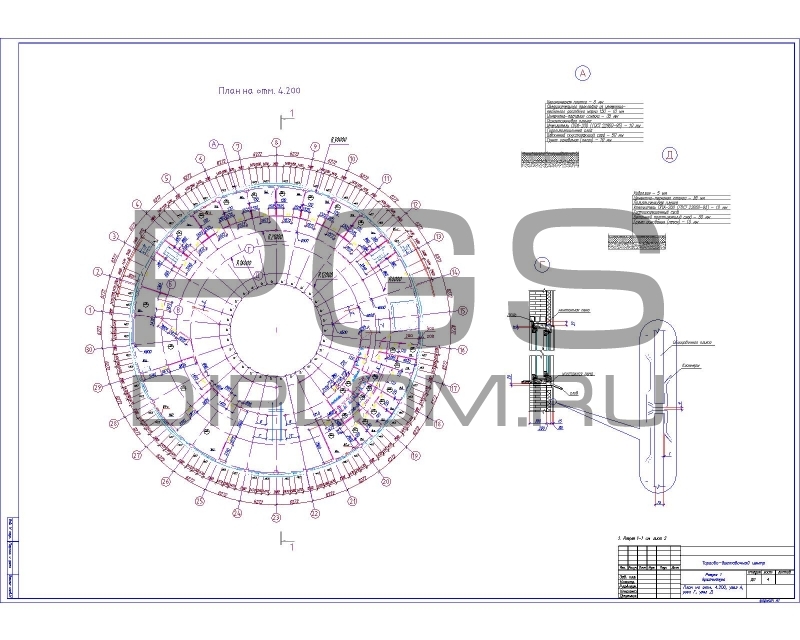

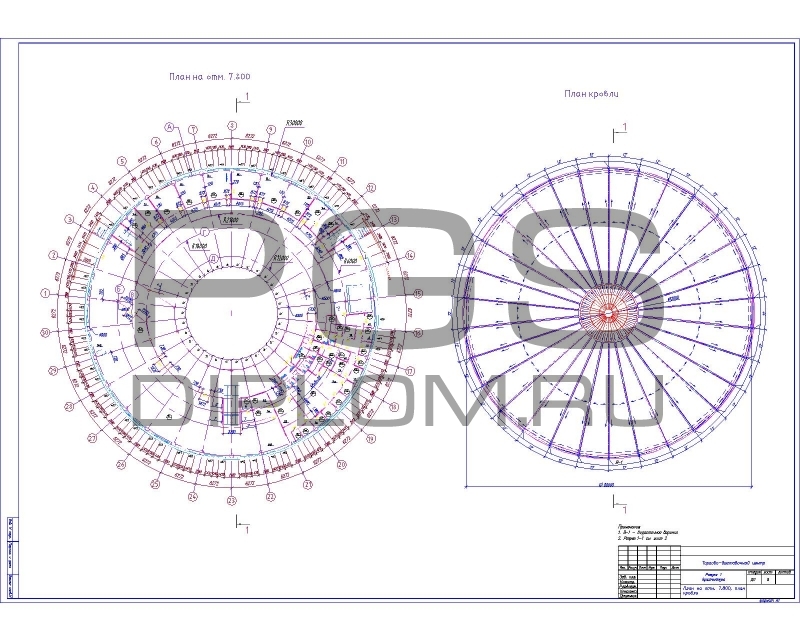

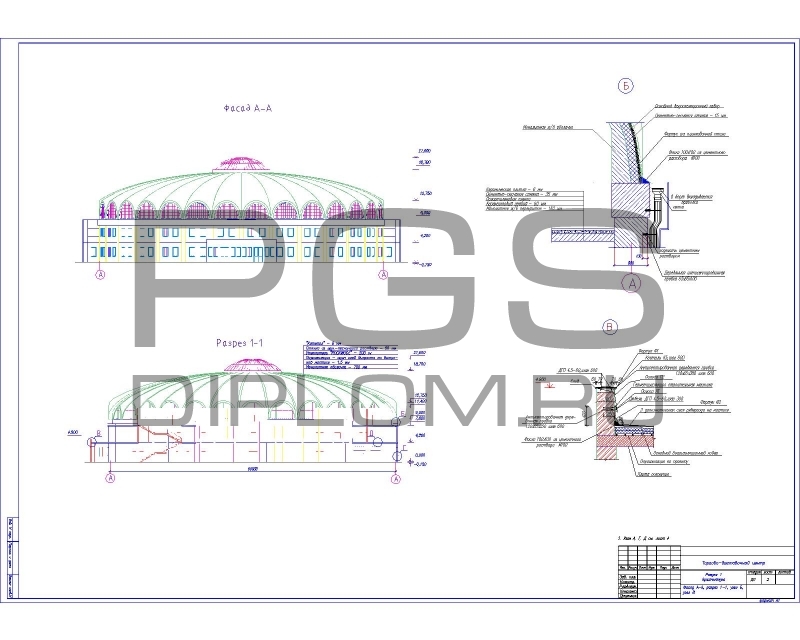

Проектируемое здание имеет в плане форму окружности и состоит из трех уровней. Высота первого уровня 4,2 м, второго и третьего – 3,6 м. Здание имеет один вход для посетителей, два въезда для автомобилей, а также по два эвакуационных выхода. На первом уровне расположены выставочный и малый торговый зал, конференц-зал, помещения администрации торгово-выставочного центра, гардероб, помещения юридической службы и службы охраны, а также мужской и женский санузлы. На втором этаже расположены основные торговые помещения, кабинеты менеджеров, комната врача, служебные и вспомогательные помещения и санузлы. Третий этаж используется под ресторан, бар, вспомогательные помещения ресторана, и под несколько офисных помещений. Сообщение между этажами осуществляется при помощи трех лестниц и грузового лифта. Высота здания - 21,6 м, диаметр - 60 м.

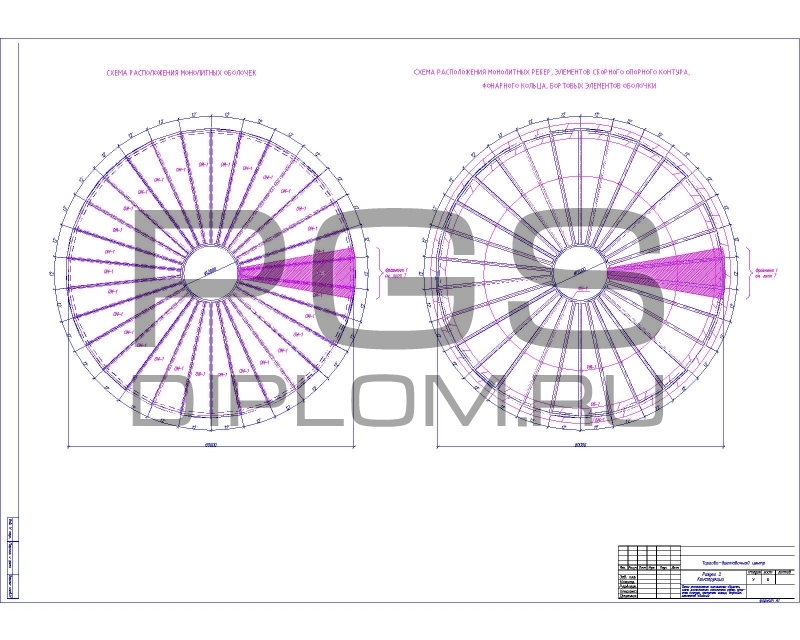

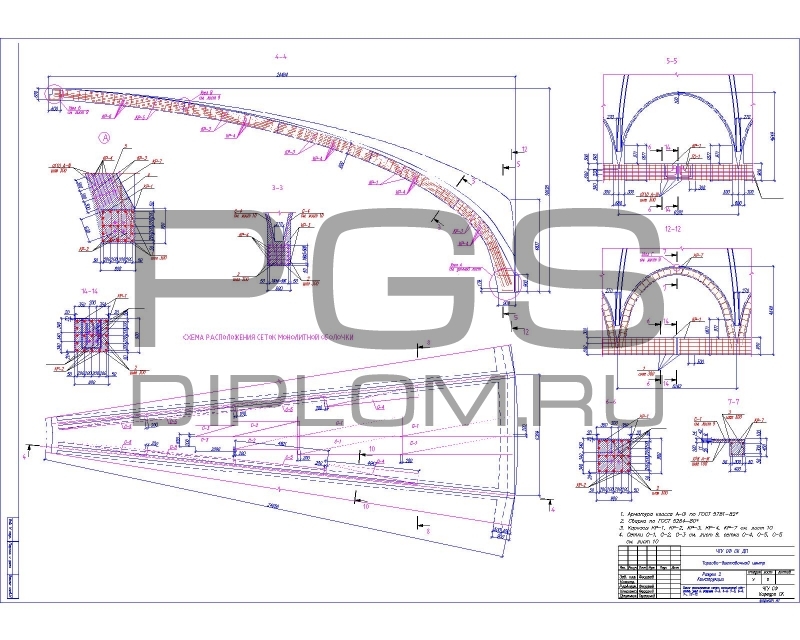

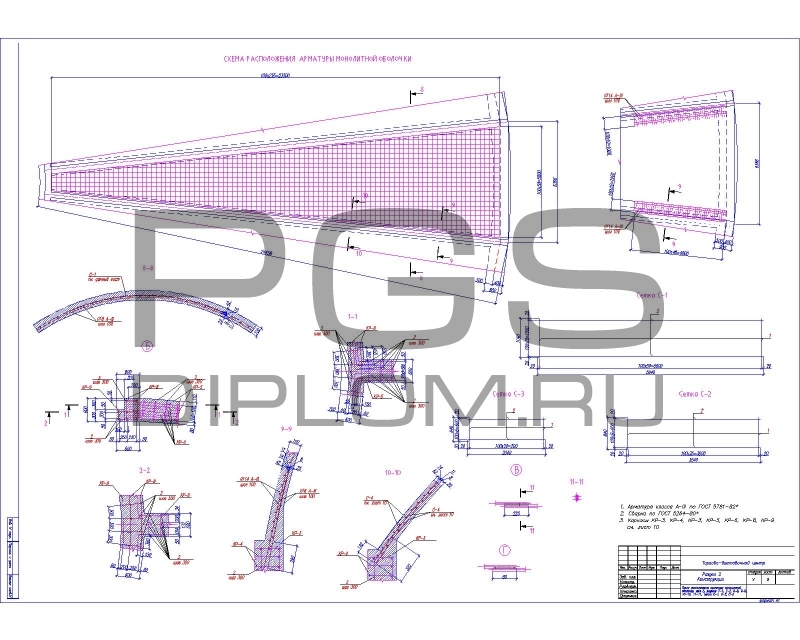

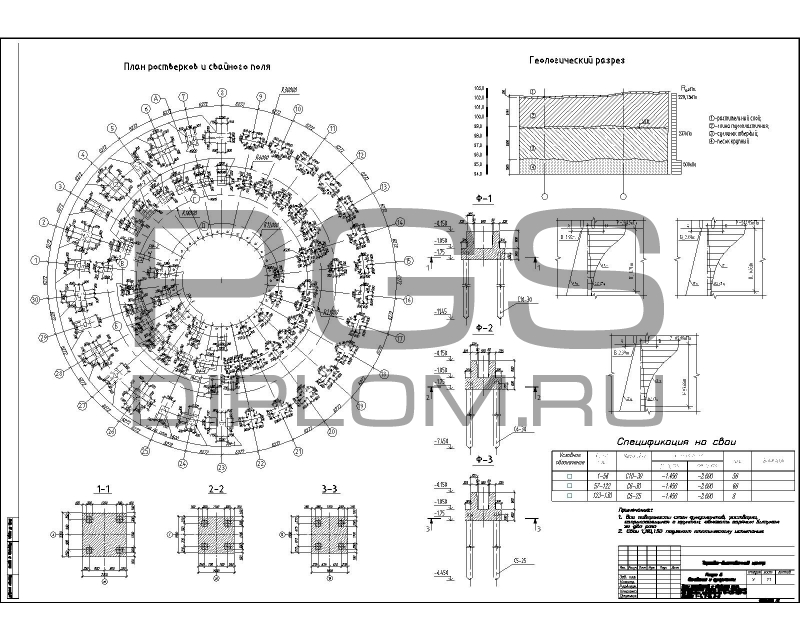

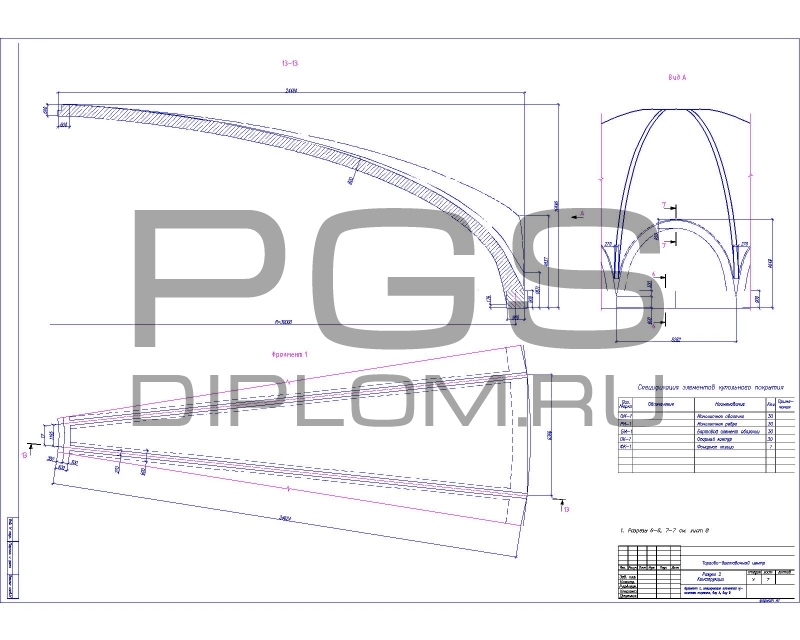

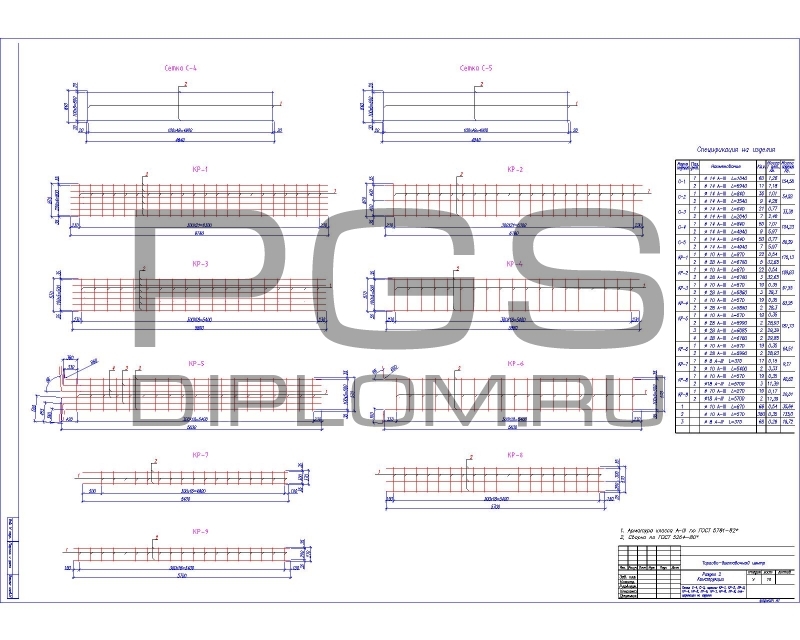

Конструктивная схема здания – каркасная. В каркас здания входят железобетонные круглые колонны, ригели, монолитные перекрытия и конструкция покрытия. Железобетонный зонтичный купол через опорное кольцо опирается на внешний ряд колонн. Запроектированы свайные фундаменты с монолитным армированным ростверком. Наружные стены выполнены из кирпича толщиной 380 мм.
