Проект №1-100 "Торговый центр с двух уровневой автостоянкой в г. Москва"

Объектом  дипломного проектирования является многофункциональный подземный комплекс, состоящий из трех уровней. Нумерация уровней – сверху вниз. На первом, самом верхнем, уровне расположен торговый комплекс. На втором и третьем уровнях размещена стоянка для автомобилей. Сооружение полностью расположено под землей. На поверхности размещены лишь въездной и выездной порталы для автомобилей, входы в торговый комплекс для пешеходов и вентиляционные шахты.

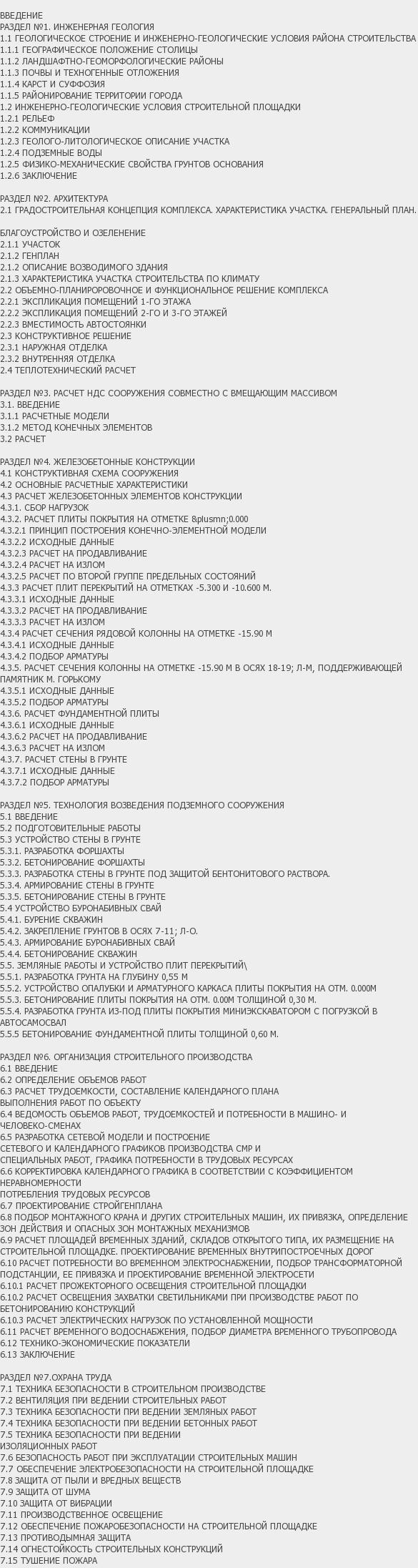

Уникальная дипломная работа включает в себя 22 чертежа в программе «AutoCad» и текстовый материал на 175 листах в программе «MicrosoftWord».

Состав чертежей: архитектура 5 листов, расположение скважин с геологическими разрезами 3 листа, технология и организация строительства 14 листов.

Расчеты конструкций в дипломной работе выполнены ручным способом, программным комплексом «Z-Soil» и программным комплексом «Лира».

Многофункциональный подземный комплекс оснащен всеми современными видами инженерного оборудования и имеет развитую систему приточно-вытяжной вентиляции с очисткой поступающего и выбрасываемого воздуха, централизованное водоснабжение, в том числе горячее, центральное отопление, электроснабжение, лифты, эскалаторы, слаботочные устройства – телефон, системы противодымной и противопожарной защиты, электромагнитные замки на дверях помещений, не предназначенных для общего пользования, развитая система видеонаблюдения и охраны. Максимальные габариты здания: ширина – 137,46 м, длина – 176,1 м, отметка пола нижнего этажа – 15,9 м.

Подземное пространство многофункционального комплекса соединяется с надземной частью с помощью лестниц, лифтов и эскалаторов. Для въезда и выезда автомобилей предусмотрены пандусы. Главная лестница находится в центральной части комплекса и обеспечивает доступ на первый этаж комплекса.

Конструктивная система – каркасно-стеновая. Сваи-колонны буронабивные, устраиваются под защитой обсадных труб. Ограждающие конструкции выполняются способом "стена в грунте" из монолитного железобетона. Железобетонные плиты перекрытия и покрытия опираются на стены и колонны.Центральная лестница, выходы и пандусы для автомобилей накрываются светопрозрачными пластиковыми куполами.
