Проект №1-54 "Крытый стадион в г. Минск"

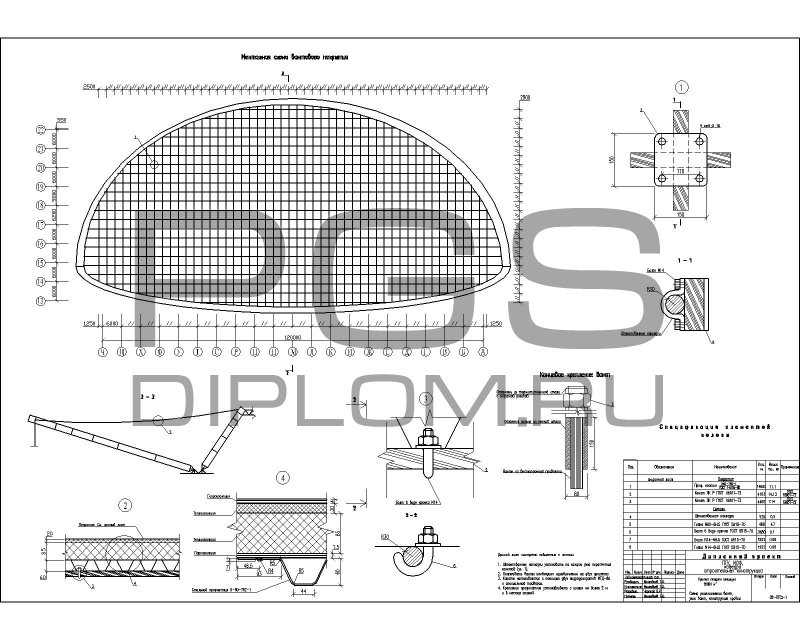

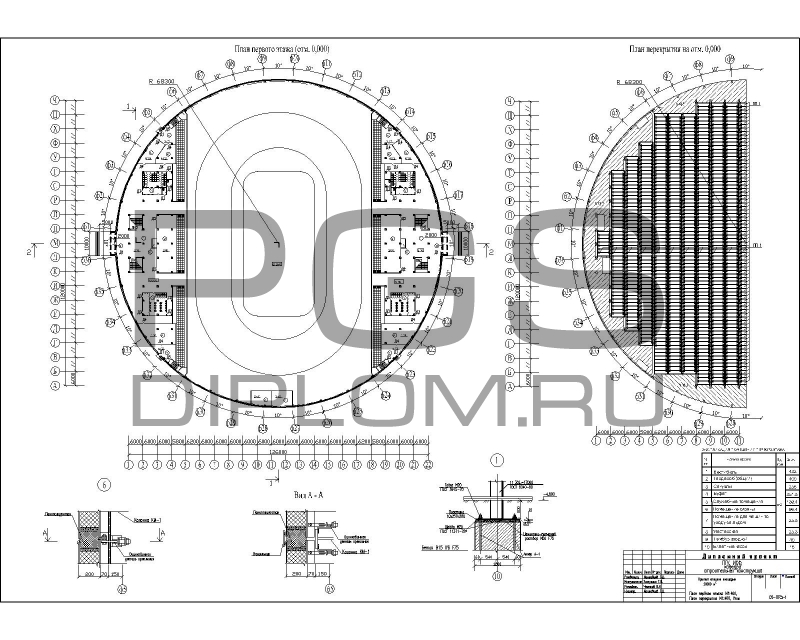

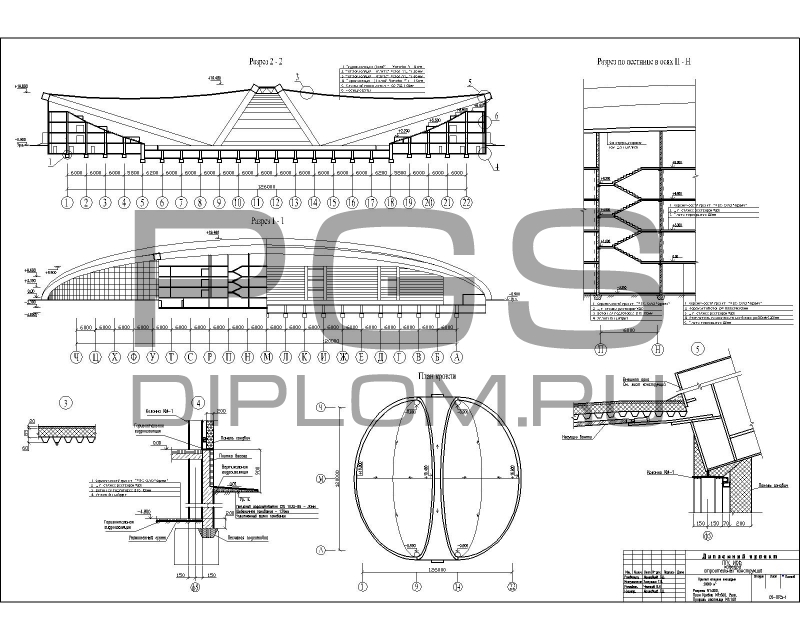

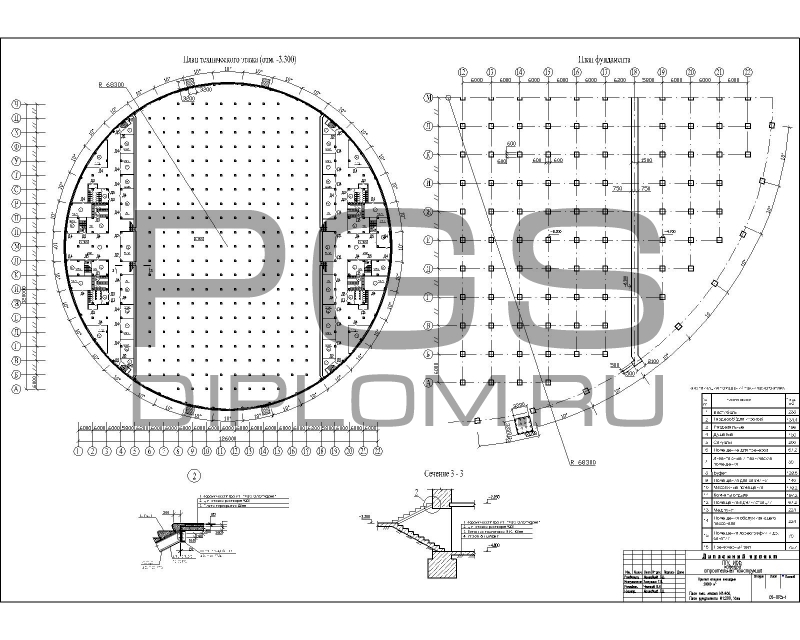

Планы, разрезы, схемы и другие чертежи уникального диплома крытого стадиона размешены на нашем сайте готовых дипломов ПГС.

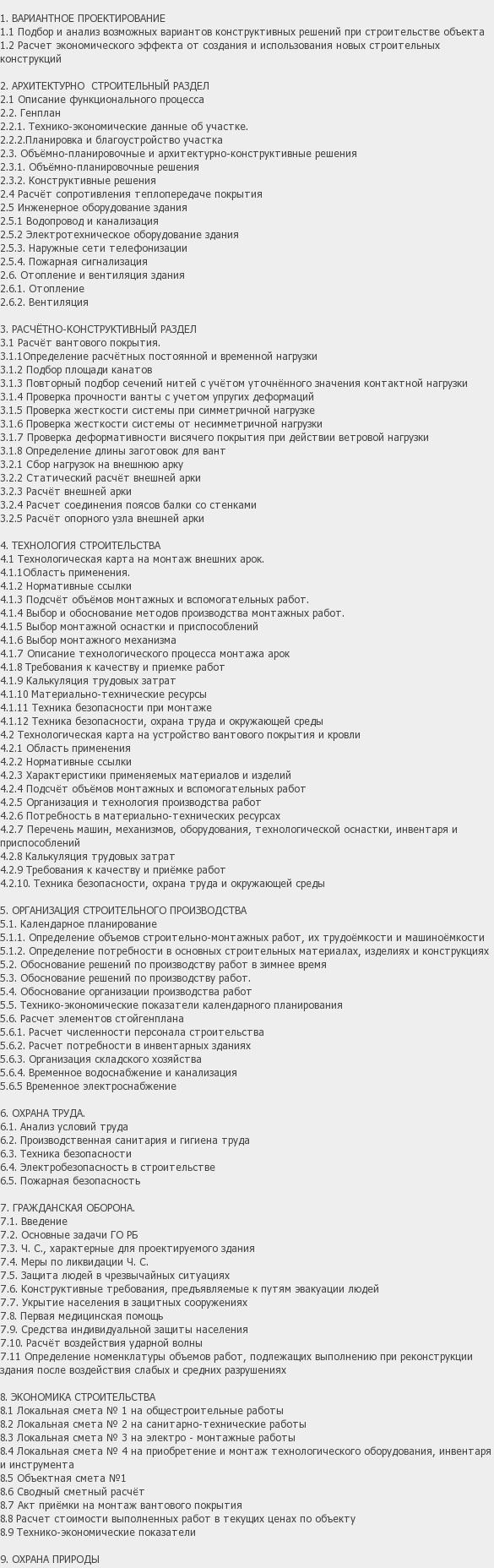

В дипломном проекте представлено 12 чертежей Автокада и текстового материала в «Word» на 140 листах.

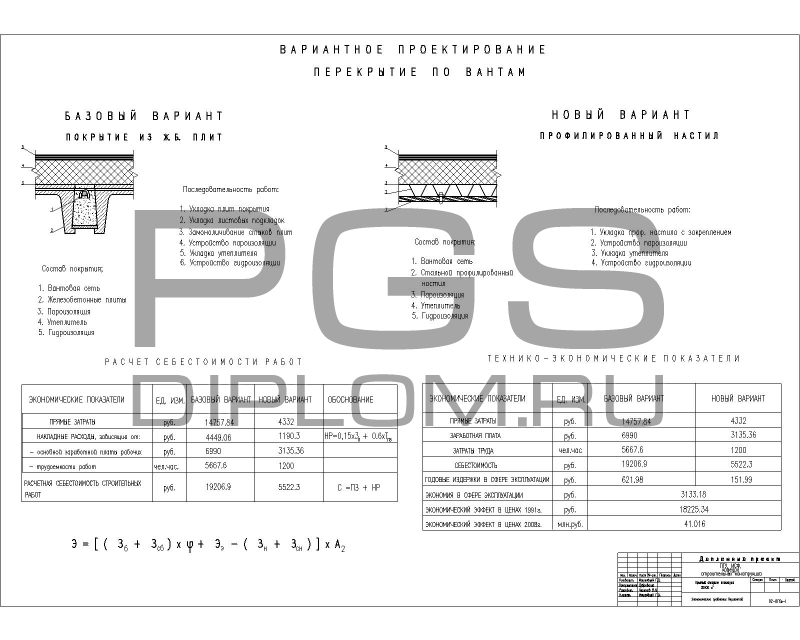

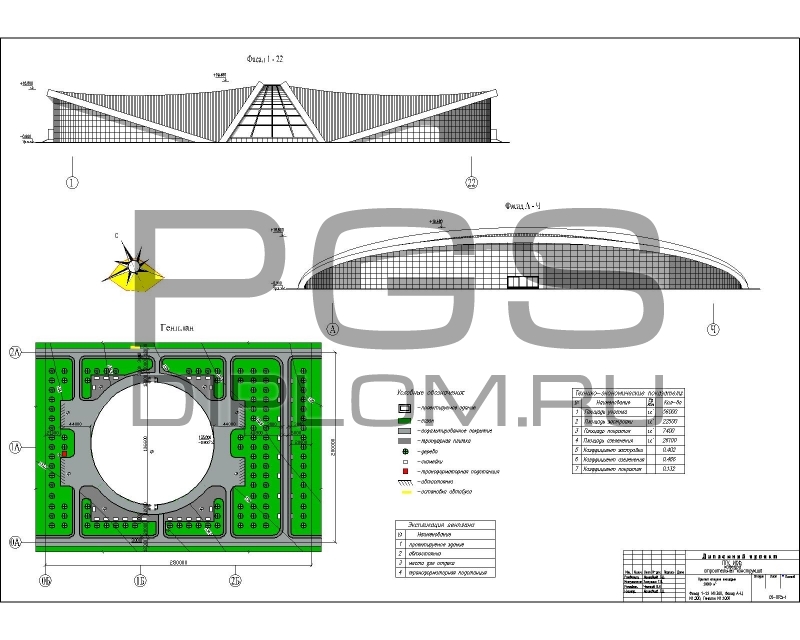

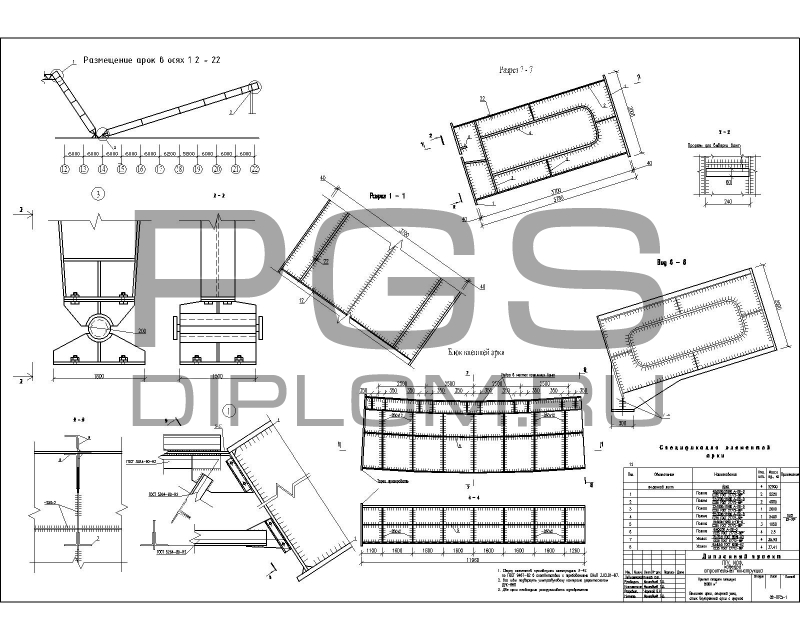

Состав чертежей диплома: архитектура 4 листа, строительные конструкции 3 листа, технологии производства и организации строительства 2 листа, технологическая карта 2 листа, сравнение вариантов 1 лист.

Расчеты конструкций в дипломной работе выполнены при помощи программного продукта MSC/Nastran for Windows и ручным способом.

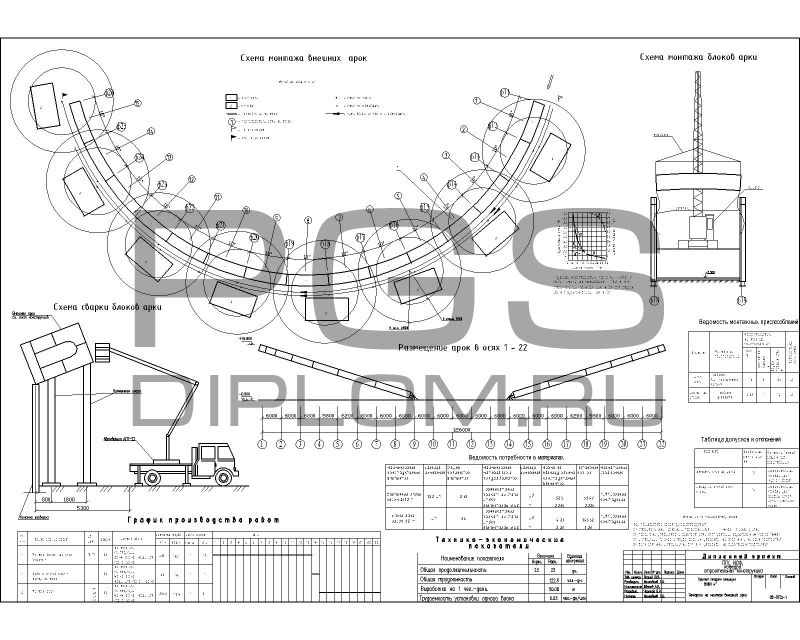

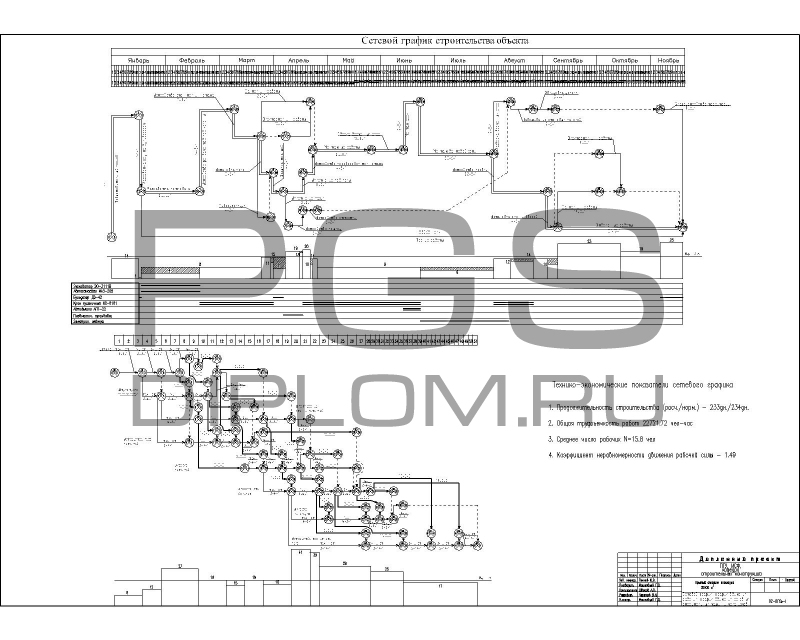

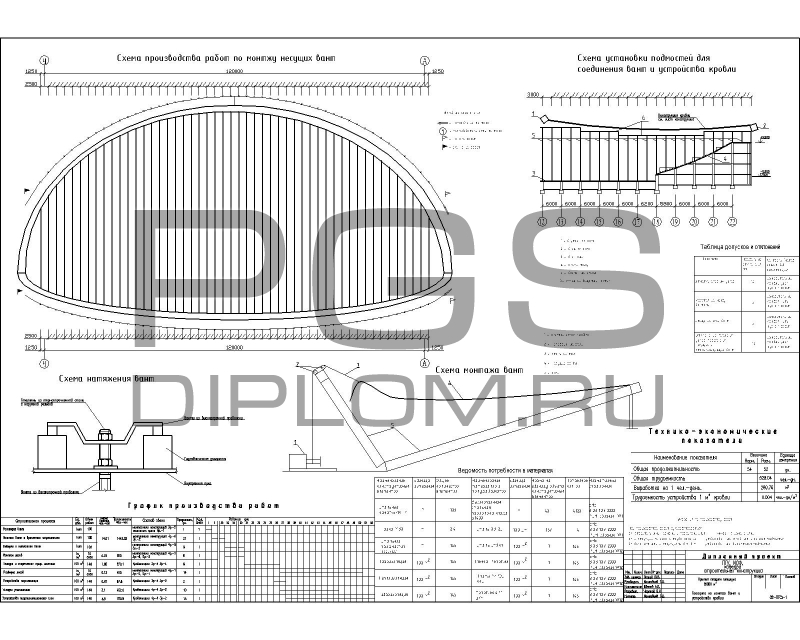

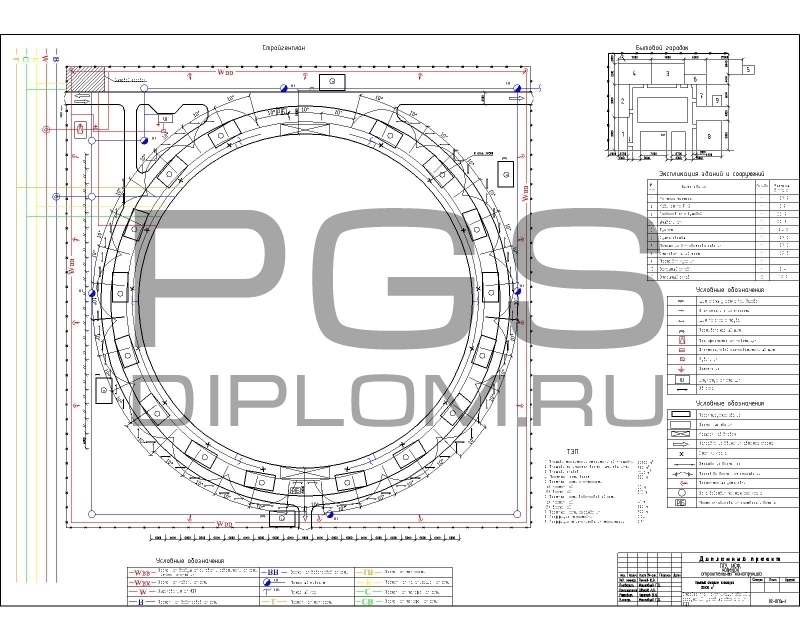

В технологической части проекта разработаны ТК: на монтаж внешней арки, на монтаж вант и устройство кровли. В организационной части проекта представлен сетевой график строительства объекта и строительный генеральный план.

Проектируемый объект представляет собой 4 - этажное здание круглой формы с подземным этажом. Диаметр здания - 136,6 м, высота - 19,48 м, высота этажей – 3,3 м. Стадион рассчитан на 5000 зрителей. Основной группой помещений крытого катка являются: зал с хоккейной площадкой и необходимыми вспомогательными помещениями (раздевальные, душевые, сушильные, санузлы и др.), тренировочный зал с ледяным полем. Кроме того, в здании катка предусматривают помещения общего назначения (медпункт, вестибюль, буфеты, тренерские, массажная, помещение администрации и др.). Значительную площадь объема занимают также технические помещения (хладоцентр, гараж машин для чистки льда, ремонтная мастерская, инвентарная и др.) Рядом с ледяным полем предусматривают помещение для стоянки двух машин по уходу за льдом. Длина помещения — 6 м, ширина — 4,3 м на каждую машину. Для сообщения между этажами предусмотрены лестницы, расположенные у главного входа.

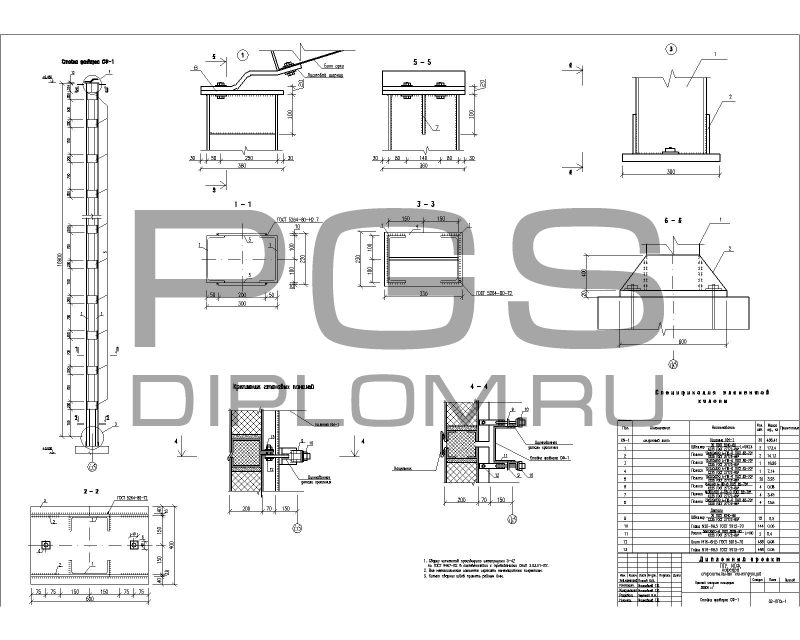

Конструктивная система – сборный металлический каркас и стенами из панелей «сэндвич» по периметру. Каркас состоит из металлических колонн сечением 300x300 и жестко сопряженных с ним в пределах каждого этажа плоских дисков перекрытий из железобетонных плит толщиной 200мм. Конструкции фундаментов в рассматриваемом здании запроектированы монолитными отдельностоящими под колонны и в виде сплошной монолитной плиты для опорной стенки трибун нижнего яруса.

Кровля выполняется из профнастила, основанием под такую кровлю являются ванты.
