Проект №3-73 "Цех производства модульных блоков в г. Вологда"

Отличный проект ПГС на тему «Производство модульных блоков». Проектируемое здание цеха Г- образное, двухпролетное, одноэтажное, пристраивается к существующему цеху по производству оцинкованных профилей. Проектируемый завод в плане имеет габаритные размеры (Д/Ш/В) – 95,0/36,0/10,61 метра.

Конструктивная система здания - каркасная. Фундамент - монолитная плита толщиной 300 мм. Колонны стальные двухветвевые. Наружные стены - навесные панели. Кровля стальные треугольные стропильные фермы, стальные прогоны покрытия.

В дипломном проекте расчетная часть выполнена в программе SCAD. В проекте разработана технологическая карта на монтаж стального каркаса. В организационном разделе разработан строительный генеральный план цеха. В экономической части разработаны локальные сметы, объектная смета и сводный сметный расчет.

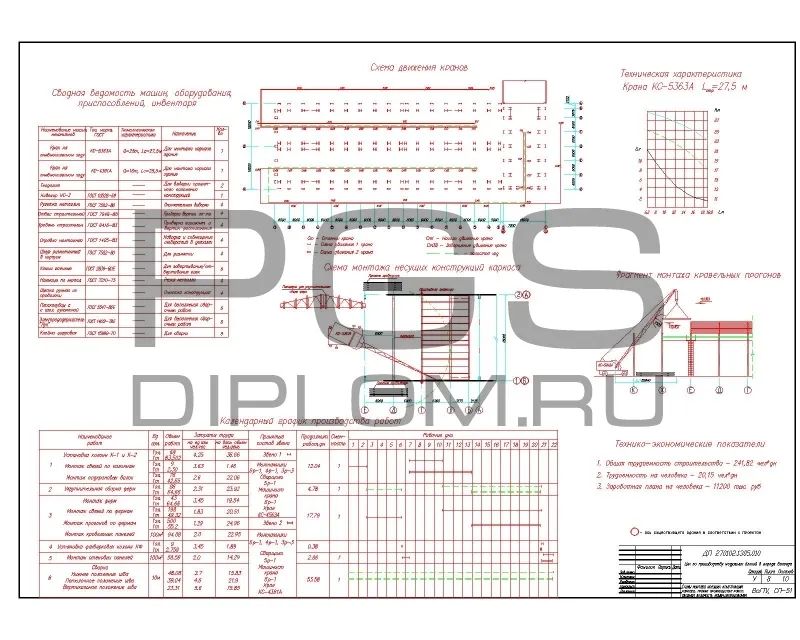

В работе содержится 9 листов чертежей (dwg) в программе «AutoCAD», 201 лист записки в «Word».

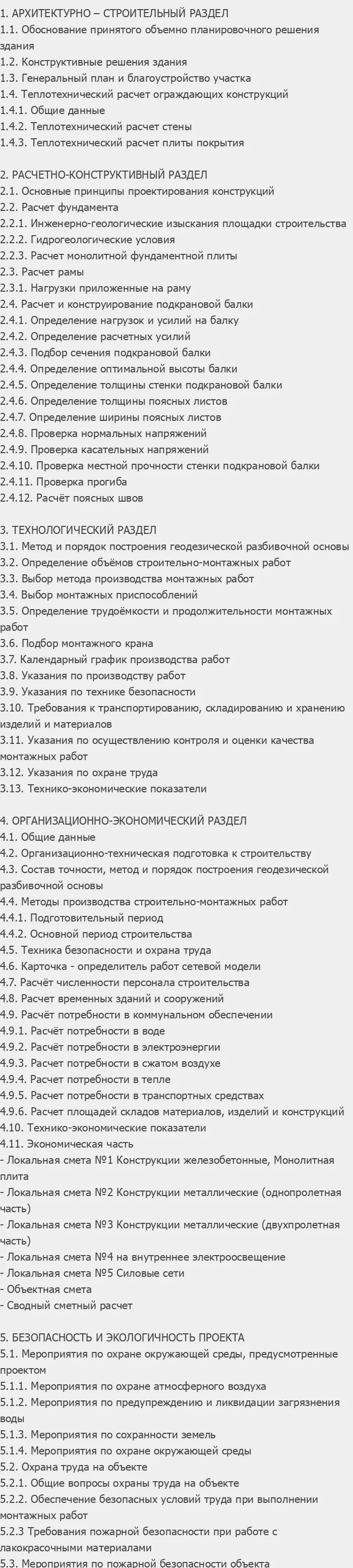

1. АРХИТЕКТУРНО – СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1. Обоснование принятого объемно планировочного решения здания
1.2. Конструктивные решения здания
1.3. Генеральный план и благоустройство участка
1.4. Теплотехнический расчет ограждающих конструкций
1.4.1. Общие данные
1.4.2. Теплотехнический расчет стены
1.4.3. Теплотехнический расчет плиты покрытия

2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
2.1. Основные принципы проектирования конструкций
2.2. Расчет фундамента
2.2.1. Инженерно-геологические изыскания площадки строительства
2.2.2. Гидрогеологические условия
2.2.3. Расчет монолитной фундаментной плиты
2.3. Расчет рамы
2.3.1. Нагрузки приложенные на раму
2.4. Расчет и конструирование подкрановой балки
2.4.1. Определение нагрузок и усилий на балку
2.4.2. Определение расчетных усилий
2.4.3. Подбор сечения подкрановой балки
2.4.4. Определение оптимальной высоты балки
2.4.5. Определение толщины стенки подкрановой балки
2.4.6. Определение толщины поясных листов
2.4.7. Определение ширины поясных листов
2.4.8. Проверка нормальных напряжений
2.4.9. Проверка касательных напряжений
2.4.10. Проверка местной прочности стенки подкрановой балки
2.4.11. Проверка прогиба
2.4.12. Расчёт поясных швов

3. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
3.1. Метод и порядок построения геодезической разбивочной основы
3.2. Определение объёмов строительно-монтажных работ
3.3. Выбор метода производства монтажных работ
3.4. Выбор монтажных приспособлений
3.5. Определение трудоёмкости и продолжительности монтажных работ
3.6. Подбор монтажного крана
3.7. Календарный график производства работ
3.8. Указания по производству работ
3.9. Указания по технике безопасности
3.10. Требования к транспортированию, складированию и хранению изделий и материалов
3.11. Указания по осуществлению контроля и оценки качества монтажных работ
3.12. Указания по охране труда
3.13. Технико-экономические показатели

4. ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
4.1. Общие данные
4.2. Организационно-техническая подготовка к строительству
4.3. Состав точности, метод и порядок построения геодезической разбивочной основы
4.4. Методы производства строительно-монтажных работ
4.4.1. Подготовительный период
4.4.2. Основной период строительства
4.5. Техника безопасности и охрана труда
4.6. Карточка - определитель работ сетевой модели
4.7. Расчёт численности персонала строительства
4.8. Расчет временных зданий и сооружений
4.9. Расчёт потребности в коммунальном обеспечении
4.9.1. Расчёт потребности в воде
4.9.2. Расчёт потребности в электроэнергии
4.9.3. Расчет потребности в сжатом воздухе
4.9.4. Расчет потребности в тепле
4.9.5. Расчет потребности в транспортных средствах
4.9.6. Расчет площадей складов материалов, изделий и конструкций
4.10. Технико-экономические показатели
4.11. Экономическая часть
- Локальная смета №1 Конструкции железобетонные, Монолитная плита
- Локальная смета №2 Конструкции металлические (однопролетная часть)
- Локальная смета №3 Конструкции металлические (двухпролетная часть)
- Локальная смета №4 на внутреннее электроосвещение
- Локальная смета №5 Силовые сети
- Объектная смета
- Сводный сметный расчет

5. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА
5.1. Мероприятия по охране окружающей среды, предусмотренные проектом
5.1.1. Мероприятия по охране атмосферного воздуха
5.1.2. Мероприятия по предупреждению и ликвидации загрязнения воды
5.1.3. Мероприятия по сохранности земель
5.1.4. Мероприятия по охране окружающей среды
5.2. Охрана труда на объекте
5.2.1. Общие вопросы охраны труда на объекте
5.2.2. Обеспечение безопасных условий труда при выполнении монтажных работ
5.2.3 Требования пожарной безопасности при работе с лакокрасочными материалами
5.3. Мероприятия по пожарной безопасности объекта
