Проект №3-18 "Цех трансформаторов в г. Екатеринбург"

Хороший дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Дипломная работа на тему «цех завода по производству трансформаторов в городе Екатеринбург». Проектируемый цех имеет 5 этажей, на которых располагаются складские помещения, сами цеха для производства различных трансформаторов, на пятом этаже расположены 2 спортивно тренировочных зала. Проектируемое здание цеха имеет простую прямоугольную форму в плане с габаритными размерами 24,0х96,00 метра и максимальной высотной отметкой 30,5 метра.

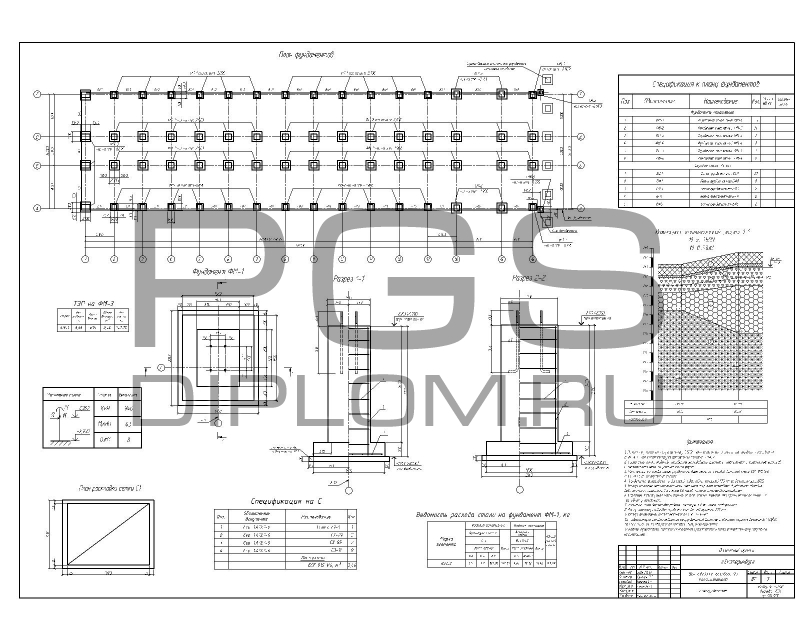

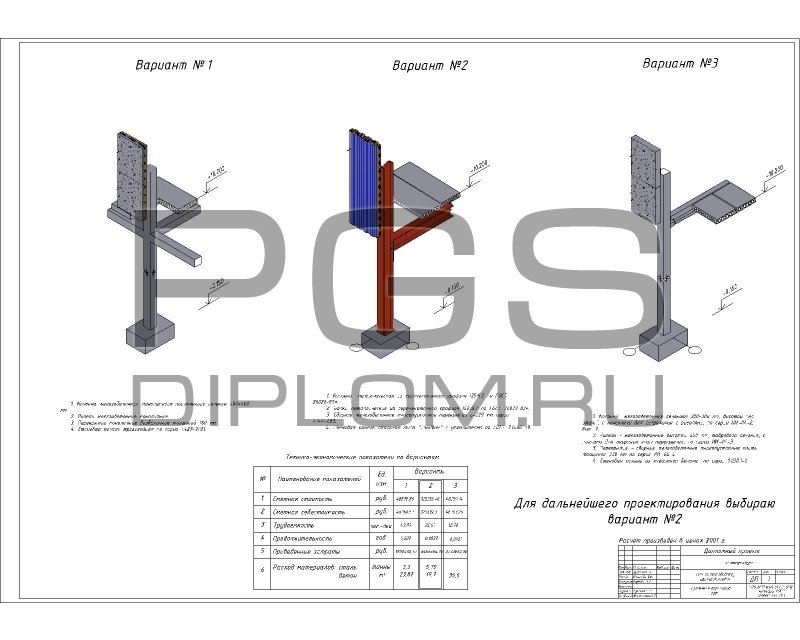

Конструктивная схема рамно-связевая. Общая жесткость и устойчивость обеспечена стальными поперечными рамами, рамы установлены с шагом 6 метров. Колонны и балки запроектированы из сплошного сечения. Под колоннами предусмотрен железобетонный столбчатый фундамент. Ограждение предусмотрено из трехслойных стальных панелей.

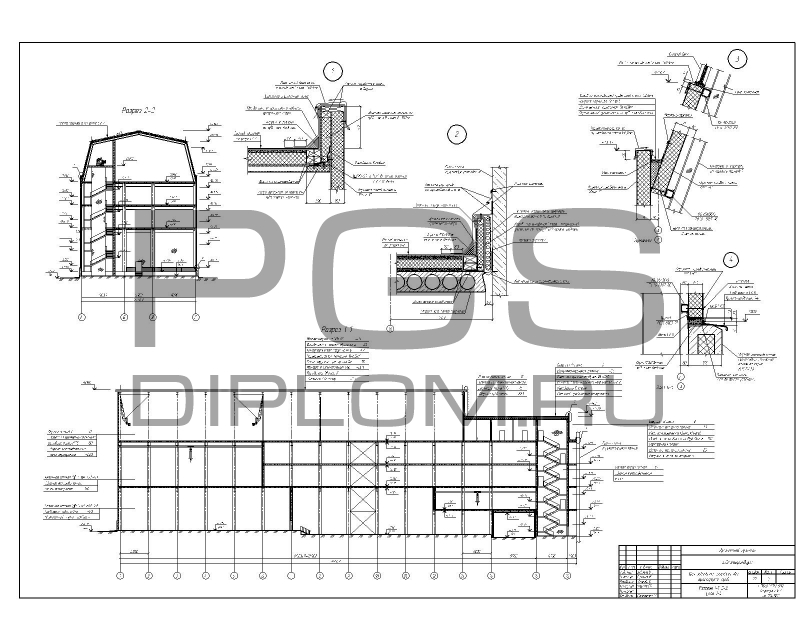

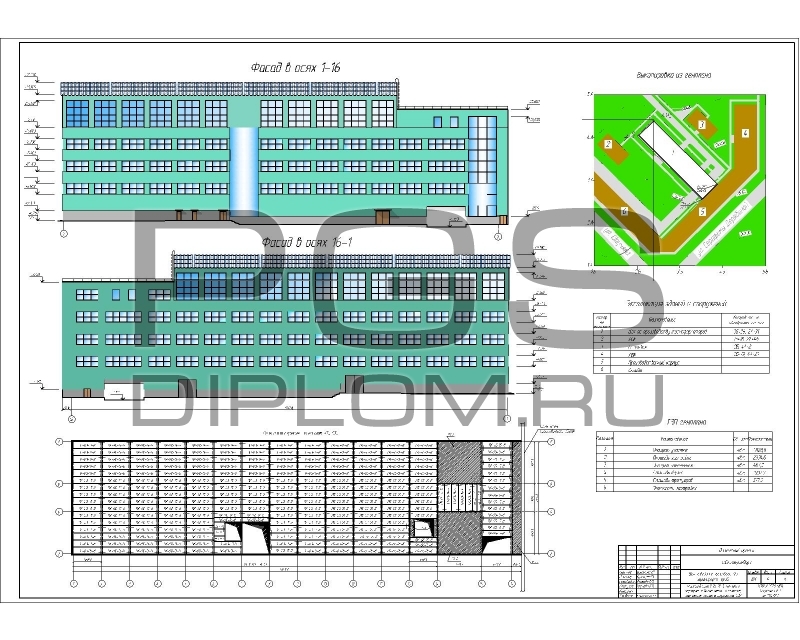

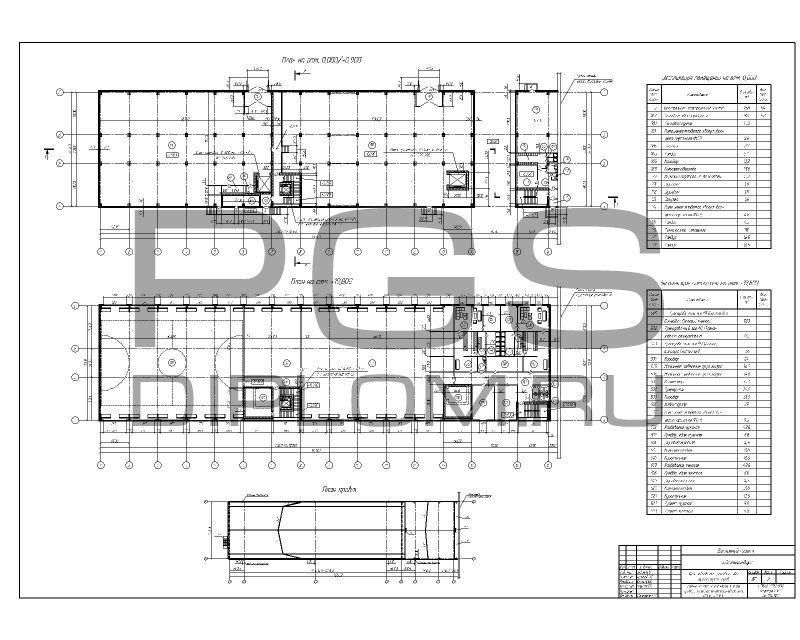

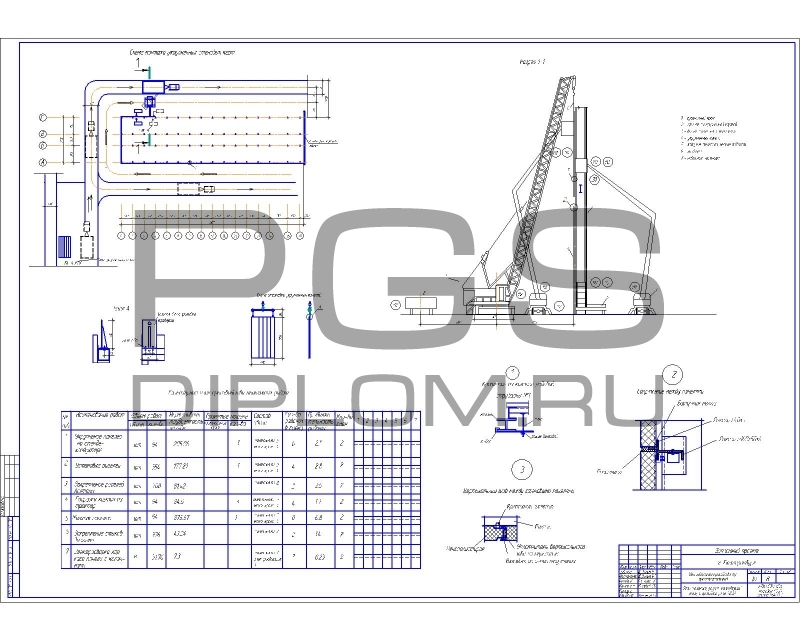

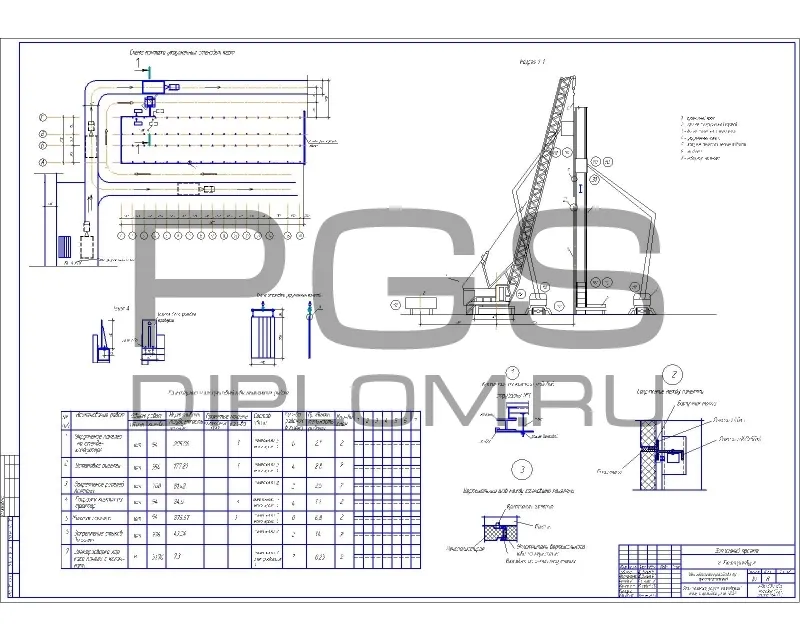

Архитектурная часть проекта выполнена на 3-х чертежах. В дипломном проекте расчет конструкций выполнен в программном комплексе «Лира», расчет фундаментов выполнялся вручную. В проекте разработана технологическая карта на монтаж панелей типа «Сэндвич». Экономическая часть проекта предусматривает объектную и локальные сметы, а так же сводно-сметный расчет стоимости строительства.

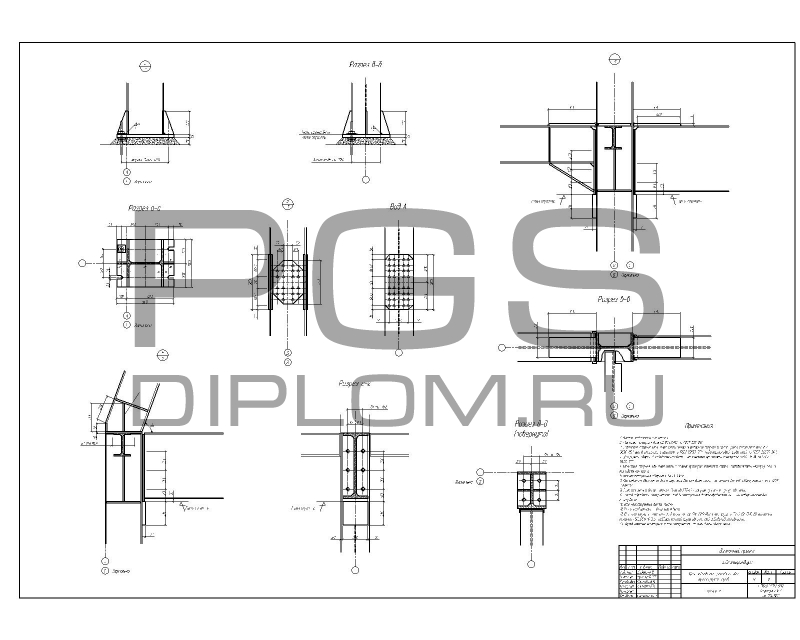

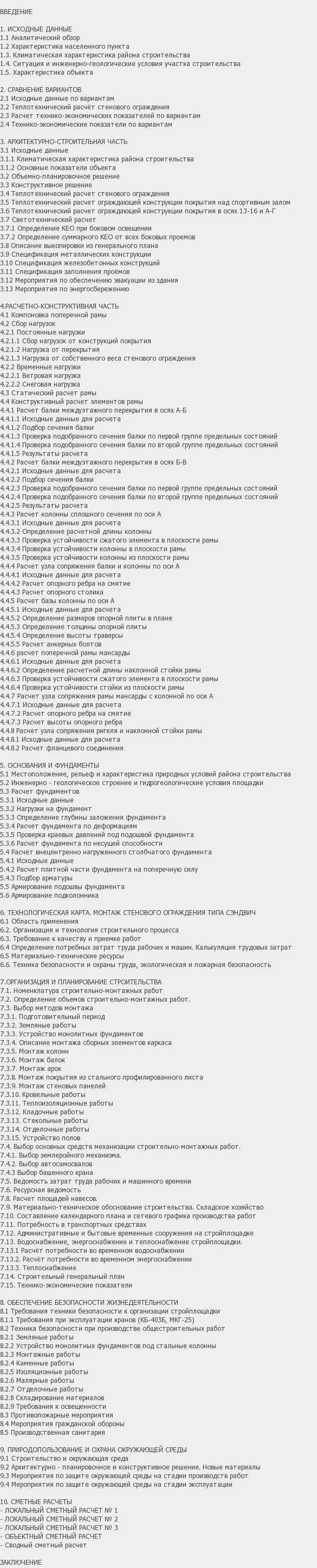

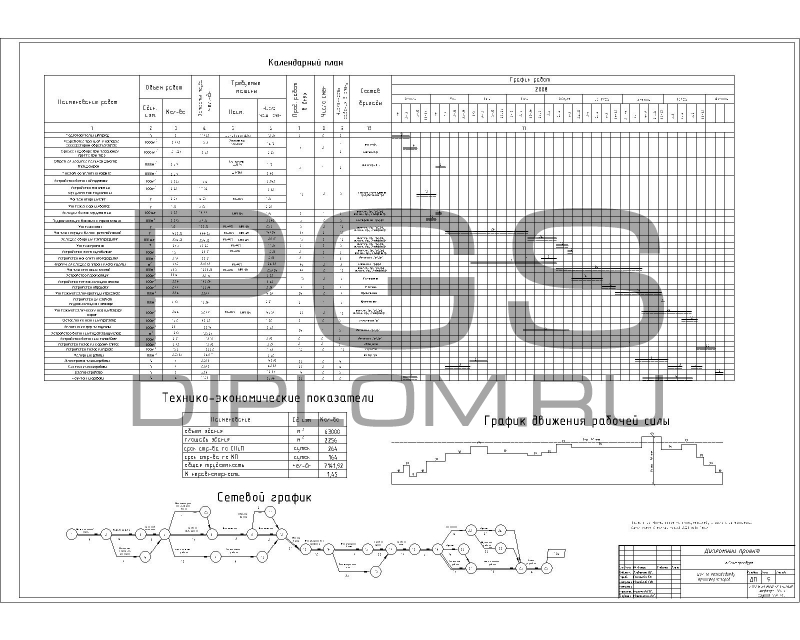

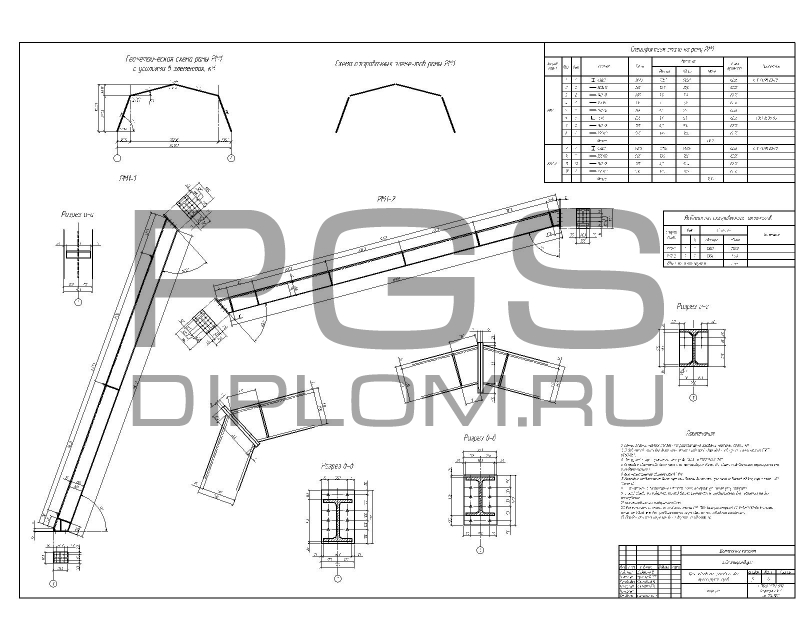

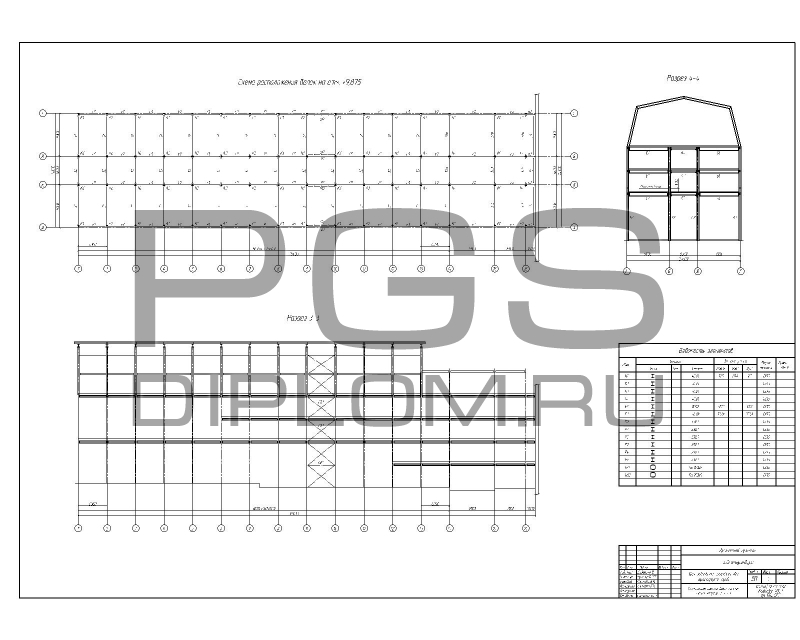

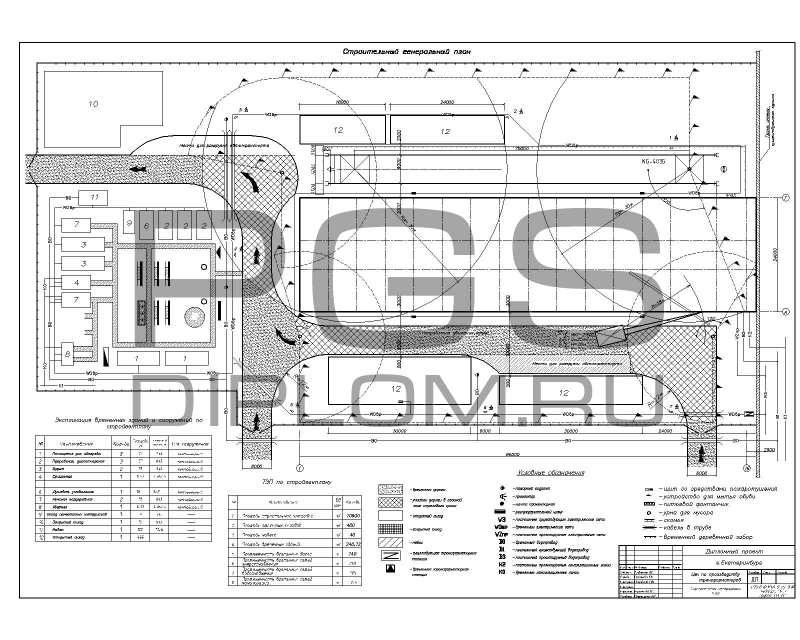

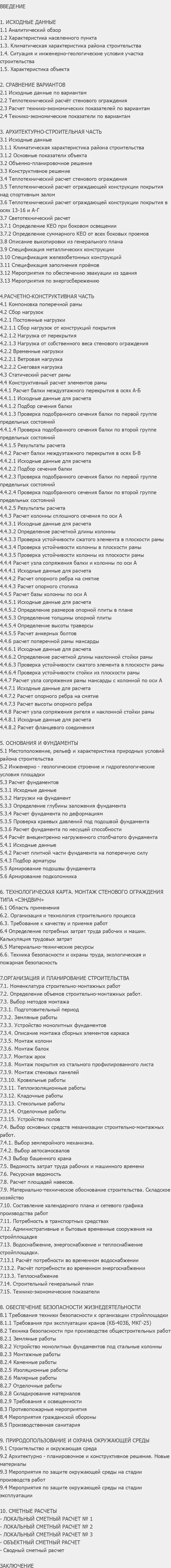

В проекте содержится 11 листов чертежей, выполненных в программе «Автокад» и 130 листов пояснительной записки выполненной в программе «Word». (ъ)
