Проект №3-69 "Ангар для вертолётов МИ-8 в г. Бердск"

Отличный готовый дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Дипломный проект на тему «Ангар для двух вертолётов МИ-8 в городе Бердск». Здание одноэтажное, отапливаемое. Максимальная отметка подъёма крана 6,51 метра. Высота вертолёта составляет 4,38 метра. Здание ангара имеет габаритные размеры в осях (Д/Ш/В) – 72,0/36,0/14,0 метра.

Несущие элементы ангара П-образные рамы с пролетом 36 метров. Фундаменты железобетонные столбчатые отдельно стоящие. Наружные стены выполнены из панелей типа «сэндвич». Кровля выполнена по прогонам панелями типа «сэндвич». Окна алюминиевые стеклопакет с 2-х камерным остеклением.

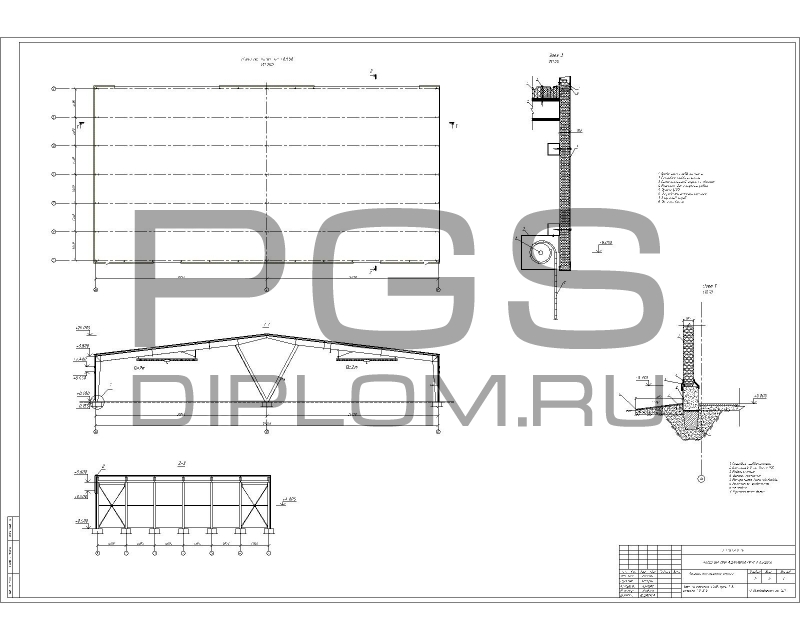

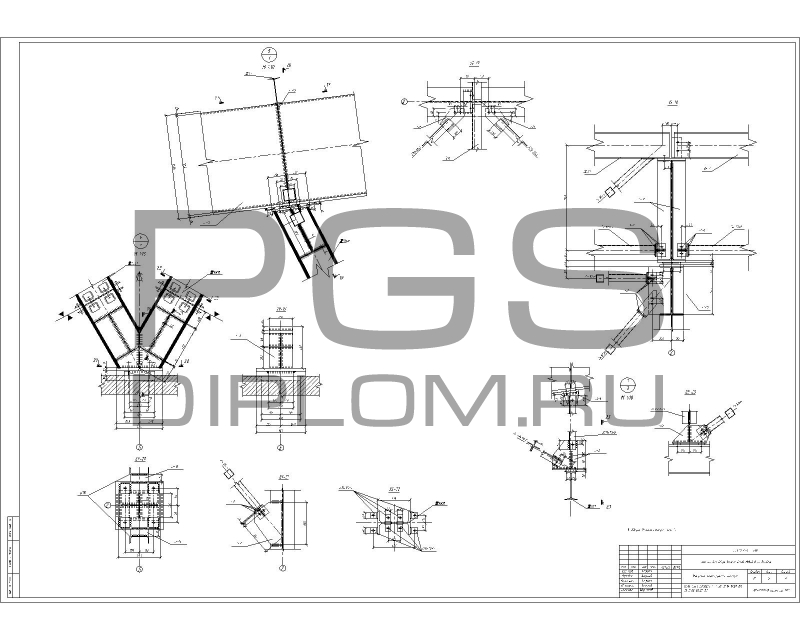

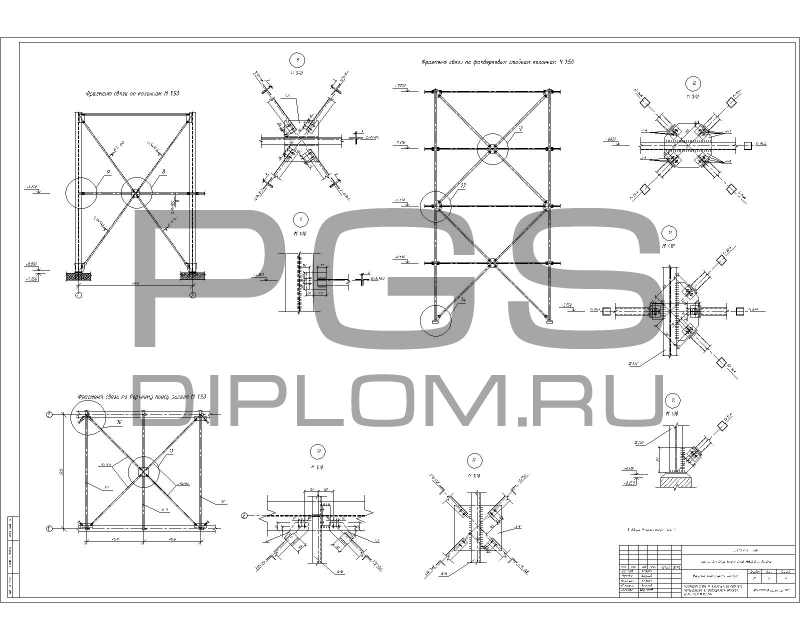

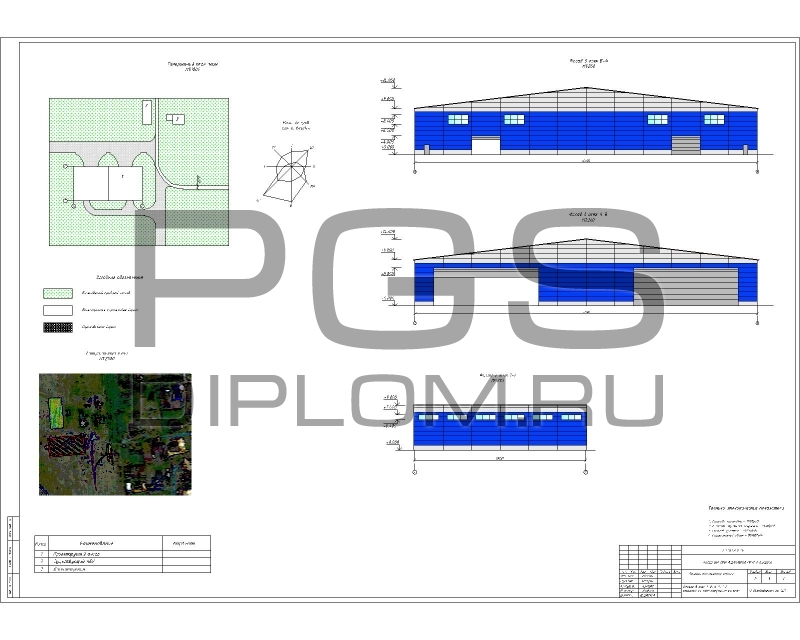

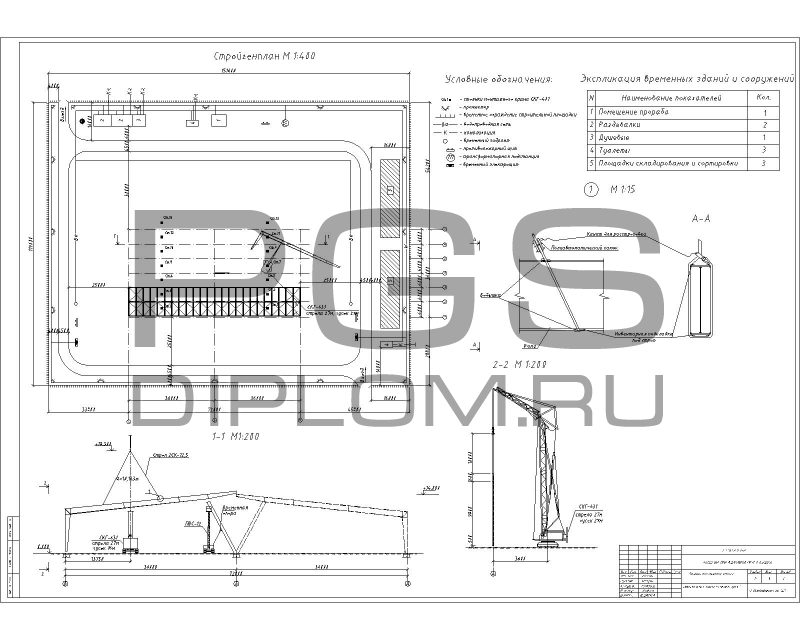

Архитектурная часть проекта представлена на 2 чертежах, в комплекте программные файлы визуализации объекта. В дипломном проекте расчетная часть выполнена в программном комплексе «SCAD». В технологическом разделе разработан ППР на монтажные работы. Организационный раздел предусматривает разработку строительного генерального плана объекта.

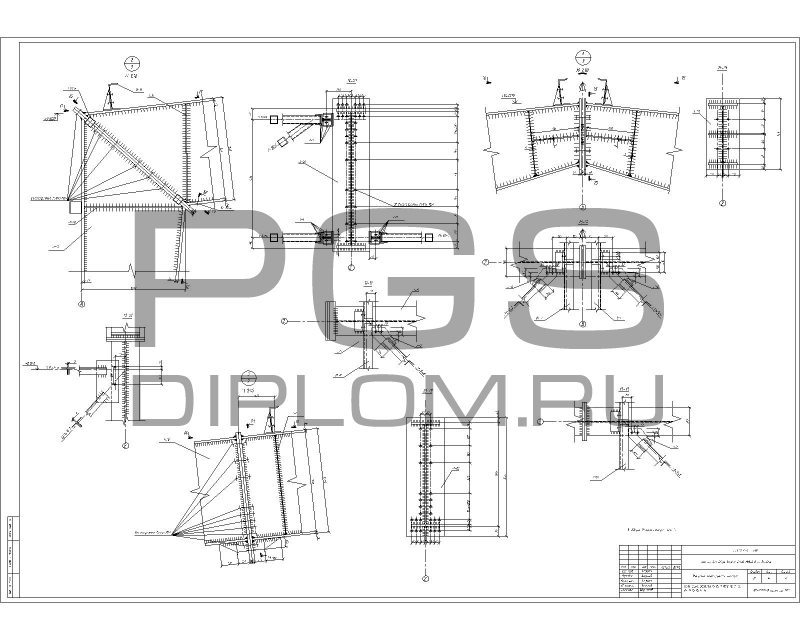

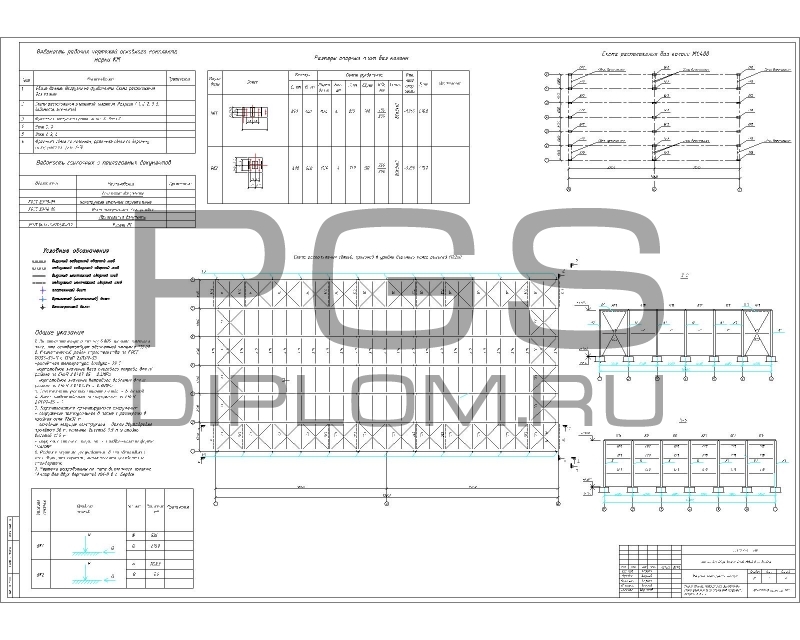

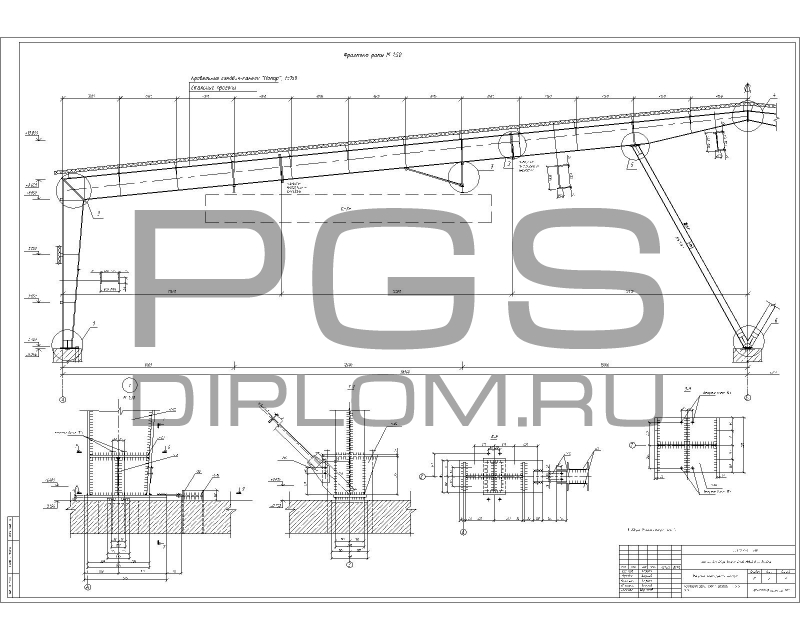

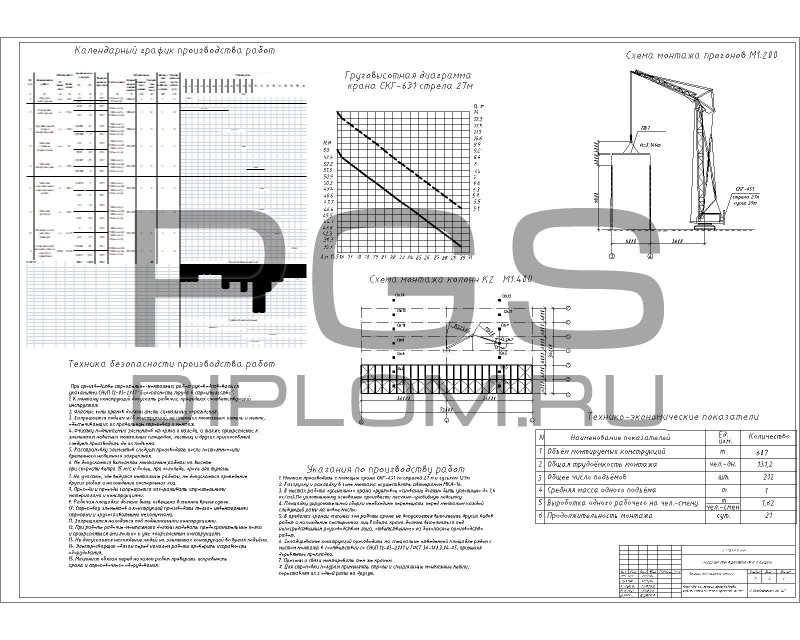

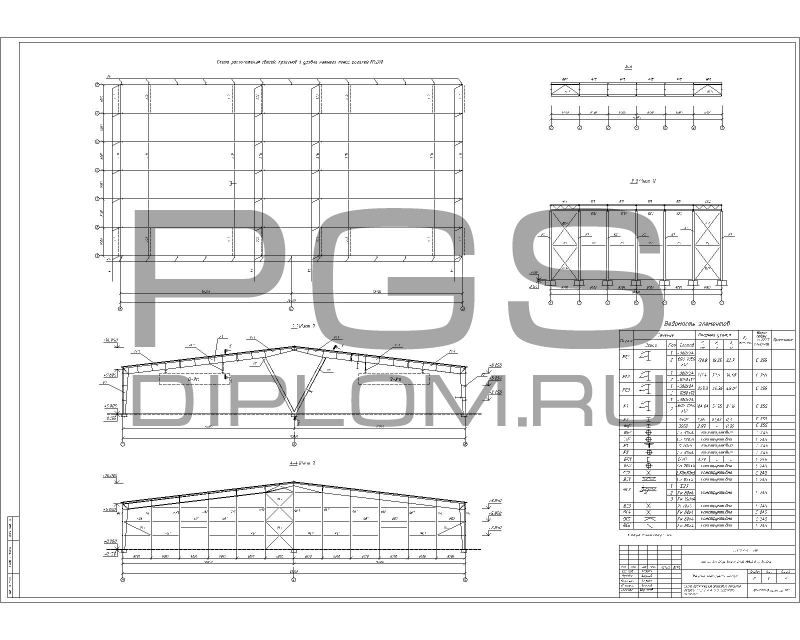

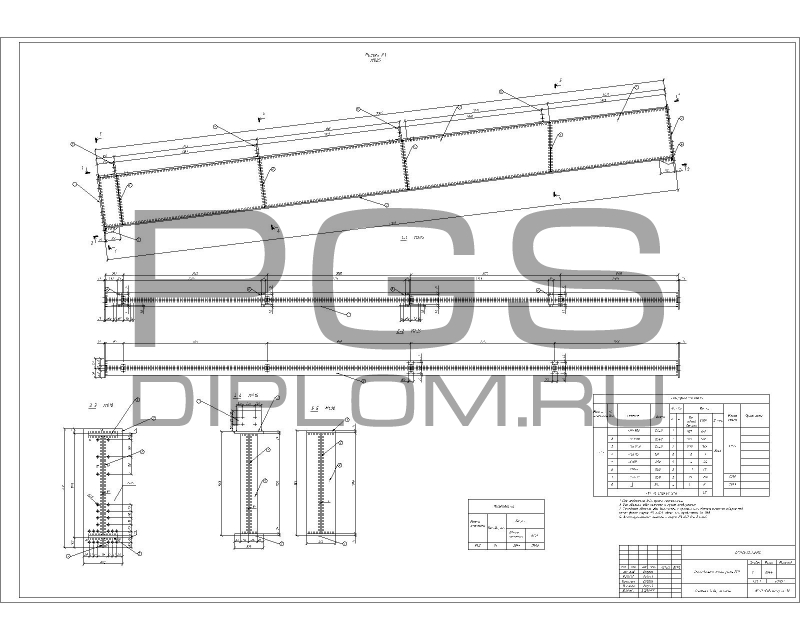

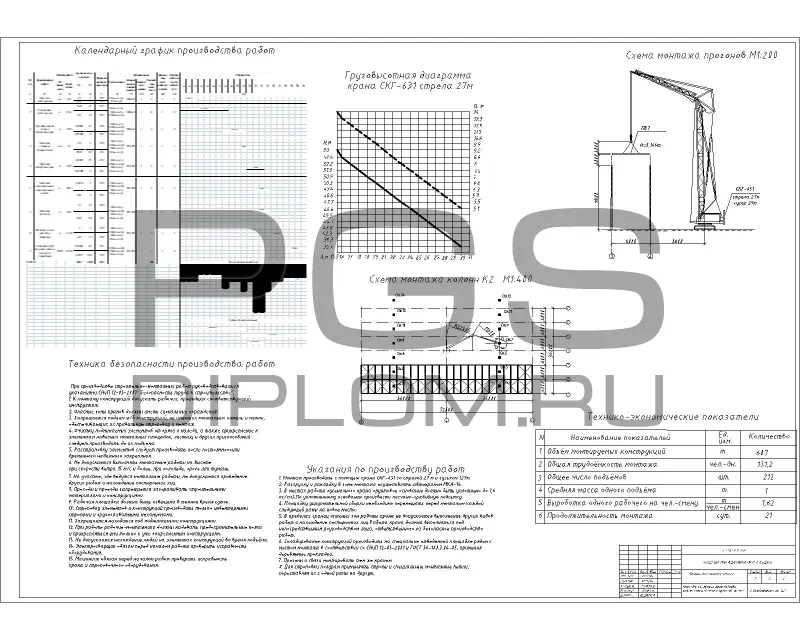

В проекте содержится 11 листов чертежей, выполненных в программе «AutoCAD» и 101 лист пояснительной записки выполненной в программе «Word».

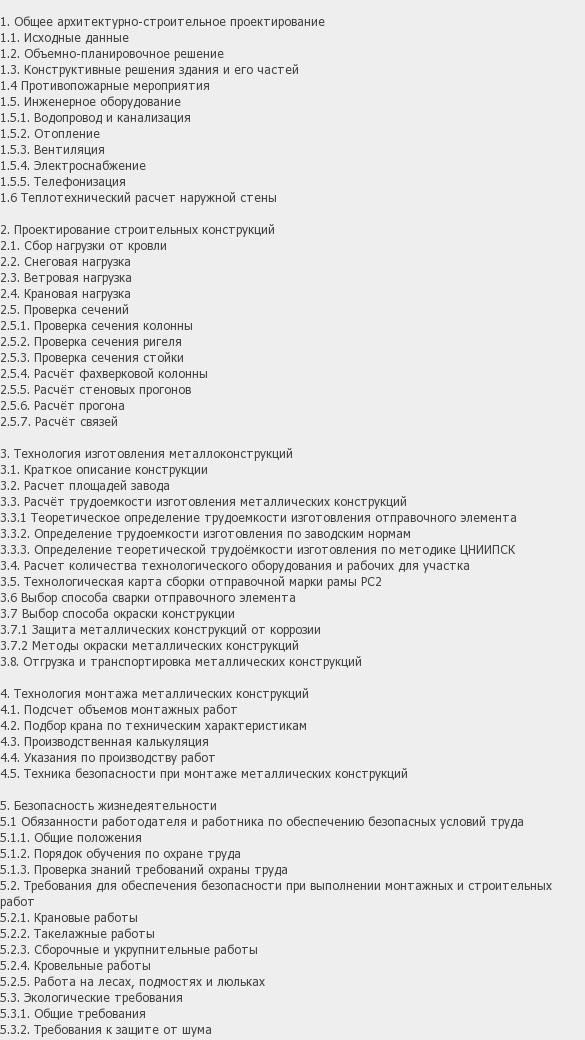

1. Общее архитектурно-строительное проектирование
1.1. Исходные данные
1.2. Объемно-планировочное решение
1.3. Конструктивные решения здания и его частей
1.4 Противопожарные мероприятия
1.5. Инженерное оборудование
1.5.1. Водопровод и канализация
1.5.2. Отопление
1.5.3. Вентиляция
1.5.4. Электроснабжение
1.5.5. Телефонизация
1.6 Теплотехнический расчет наружной стены

2. Проектирование строительных конструкций
2.1. Сбор нагрузки от кровли
2.2. Снеговая нагрузка
2.3. Ветровая нагрузка
2.4. Крановая нагрузка
2.5. Проверка сечений
2.5.1. Проверка сечения колонны
2.5.2. Проверка сечения ригеля
2.5.3. Проверка сечения стойки
2.5.4. Расчёт фахверковой колонны
2.5.5. Расчёт стеновых прогонов
2.5.6. Расчёт прогона
2.5.7. Расчёт связей

3. Технология изготовления металлоконструкций
3.1. Краткое описание конструкции
3.2. Расчет площадей завода
3.3. Расчёт трудоемкости изготовления металлических конструкций
3.3.1 Теоретическое определение трудоемкости изготовления отправочного элемента
3.3.2. Определение трудоемкости изготовления по заводским нормам
3.3.3. Определение теоретической трудоёмкости изготовления по методике ЦНИИПСК
3.4. Расчет количества технологического оборудования и рабочих для участка
3.5. Технологическая карта сборки отправочной марки рамы РС2
3.6 Выбор способа сварки отправочного элемента
3.7 Выбор способа окраски конструкции
3.7.1 Защита металлических конструкций от коррозии
3.7.2 Методы окраски металлических конструкций
3.8. Отгрузка и транспортировка металлических конструкций

4. Технология монтажа металлических конструкций
4.1. Подсчет объемов монтажных работ
4.2. Подбор крана по техническим характеристикам
4.3. Производственная калькуляция
4.4. Указания по производству работ
4.5. Техника безопасности при монтаже металлических конструкций

5. Безопасность жизнедеятельности
5.1 Обязанности работодателя и работника по обеспечению безопасных условий труда
5.1.1. Общие положения
5.1.2. Порядок обучения по охране труда
5.1.3. Проверка знаний требований охраны труда
5.2. Требования для обеспечения безопасности при выполнении монтажных и строительных работ
5.2.1. Крановые работы
5.2.2. Такелажные работы
5.2.3. Сборочные и укрупнительные работы
5.2.4. Кровельные работы
5.2.5. Работа на лесах, подмостях и люльках
5.3. Экологические требования
5.3.1. Общие требования
5.3.2. Требования к защите от шума
