Проект №3-31 "Ангар для самолёта Боинг-747 в г. Новосибирск"

Скачать бесплатно план, фасад или разрез ангара для боинга вы можете в DEMO версии диплома на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

В проекте ангара для самолета: 12 чертежей в программе «AutoCAD» и 181 лист пояснительной записки в программе «Microsoft Word».

В графической части диплома: архитектуры - 3 чертежей (в комплекте программные файлы визуализации объекта), расчет конструкций - 7 чертежей, технологической и организационной части -2 чертежа.

В проекте строительные конструкции рассчитаны в программном комплексе «SCAD».

Здание ангара однопролетное. Внутри ангара расположены два корпуса: административно-бытовой и хозяйственный, представляющие собой одноэтажные строения. В бытовом корпусе предусмотрены склад и мастерская мелкого ремонта агрегатов воздушного судна. Здание бескрановое. Проектируемый объект имеет максимальные габаритные размеры в осях (Д/Ш/В) – 78/79/25,3 метров.

Конструктивная схема – металлический каркас. Фундаменты – отдельностоящие, административно-бытового и хозяйственного корпусов - ленточные. Металлические П-образные рамы пролетом 79м с высотой сечения 3,5м; Г-образные рамы пролетом 42м с высотой сечения 3м; стропильные фермы пролетом 21м с высотой сечения 2,5м. Несущие элементы выполнены из стали С345. П-образные рамы выполнена из сварных двутавров, а Г-образная и стропильная ферма – из спаренных уголков. Ограждающие конструкции также выполнены из панелей типа «сендвич», а ограждающие конструкции административно-бытового и хозяйственного корпусов выполнены из кирпичной кладки толщиной 125мм. Кровля здания плоская выполнена по прогонам (шаг 3м). (ъ)

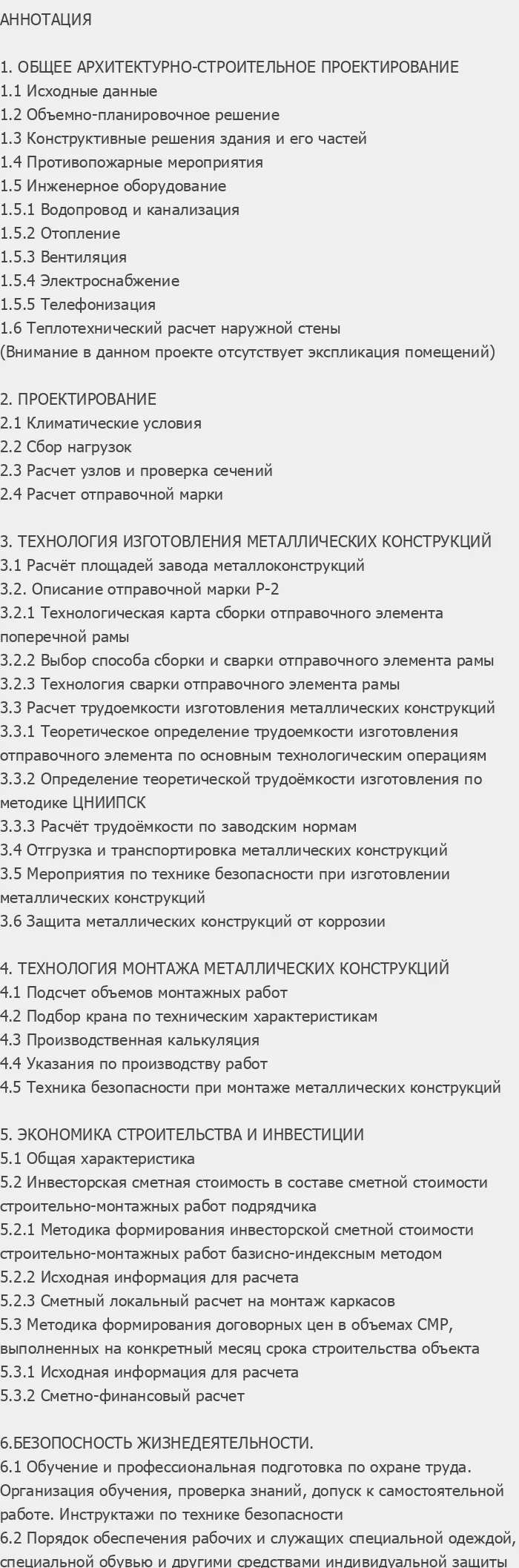

АННОТАЦИЯ

1. ОБЩЕЕ АРХИТЕКТУРНО-СТРОИТЕЛЬНОЕ ПРОЕКТИРОВАНИЕ
1.1 Исходные данные
1.2 Объемно-планировочное решение
1.3 Конструктивные решения здания и его частей
1.4 Противопожарные мероприятия
1.5 Инженерное оборудование
1.5.1 Водопровод и канализация
1.5.2 Отопление
1.5.3 Вентиляция
1.5.4 Электроснабжение
1.5.5 Телефонизация
1.6 Теплотехнический расчет наружной стены
(Внимание в данном проекте отсутствует экспликация помещений)

2. ПРОЕКТИРОВАНИЕ
2.1 Климатические условия
2.2 Сбор нагрузок
2.3 Расчет узлов и проверка сечений
2.4 Расчет отправочной марки

3. ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ
3.1 Расчёт площадей завода металлоконструкций
3.2. Описание отправочной марки Р-2
3.2.1 Технологическая карта сборки отправочного элемента поперечной рамы
3.2.2 Выбор способа сборки и сварки отправочного элемента рамы
3.2.3 Технология сварки отправочного элемента рамы
3.3 Расчет трудоемкости изготовления металлических конструкций
3.3.1 Теоретическое определение трудоемкости изготовления отправочного элемента по основным технологическим операциям
3.3.2 Определение теоретической трудоёмкости изготовления по методике ЦНИИПСК
3.3.3 Расчёт трудоёмкости по заводским нормам
3.4 Отгрузка и транспортировка металлических конструкций
3.5 Мероприятия по технике безопасности при изготовлении металлических конструкций
3.6 Защита металлических конструкций от коррозии

4. ТЕХНОЛОГИЯ МОНТАЖА МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ
4.1 Подсчет объемов монтажных работ
4.2 Подбор крана по техническим характеристикам
4.3 Производственная калькуляция
4.4 Указания по производству работ
4.5 Техника безопасности при монтаже металлических конструкций

5. ЭКОНОМИКА СТРОИТЕЛЬСТВА И ИНВЕСТИЦИИ
5.1 Общая характеристика
5.2 Инвесторская сметная стоимость в составе сметной стоимости строительно-монтажных работ подрядчика
5.2.1 Методика формирования инвесторской сметной стоимости строительно-монтажных работ базисно-индексным методом
5.2.2 Исходная информация для расчета
5.2.3 Сметный локальный расчет на монтаж каркасов
5.3 Методика формирования договорных цен в объемах СМР, выполненных на конкретный месяц срока строительства объекта
5.3.1 Исходная информация для расчета
5.3.2 Сметно-финансовый расчет

6.БЕЗОПОСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ.
6.1 Обучение и профессиональная подготовка по охране труда. Организация обучения, проверка знаний, допуск к самостоятельной работе. Инструктажи по технике безопасности
6.2 Порядок обеспечения рабочих и служащих специальной одеждой, специальной обувью и другими средствами индивидуальной защиты
