Проект №3-30 "Ангар для самолёта Ту-204 в г. Екатеринбург"

Качественные чертежи анагара для самолета придает дипломному проекту ПГС высокую оценку его рыночной стоимости.

В данном дипломе ПГС содержится 145 листов записки в программе «Word» и 12 чертежей AutoCAD.

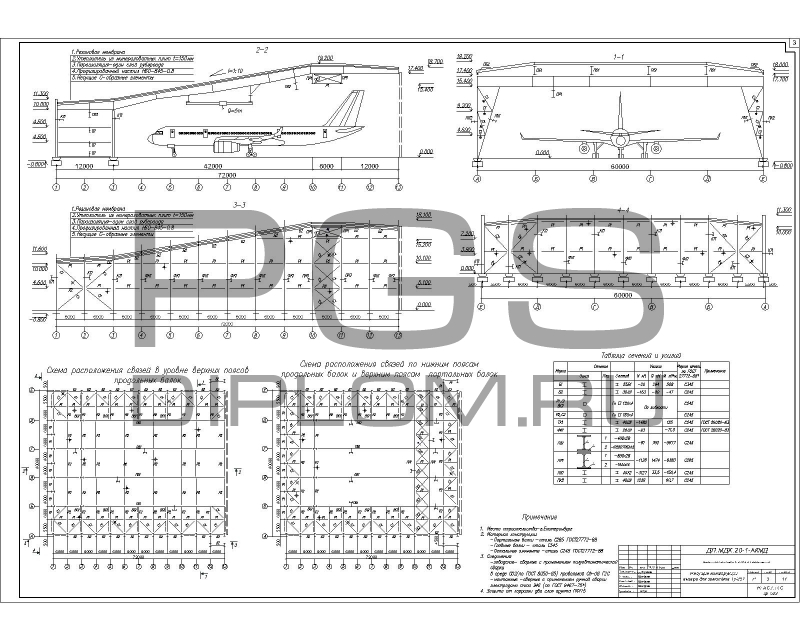

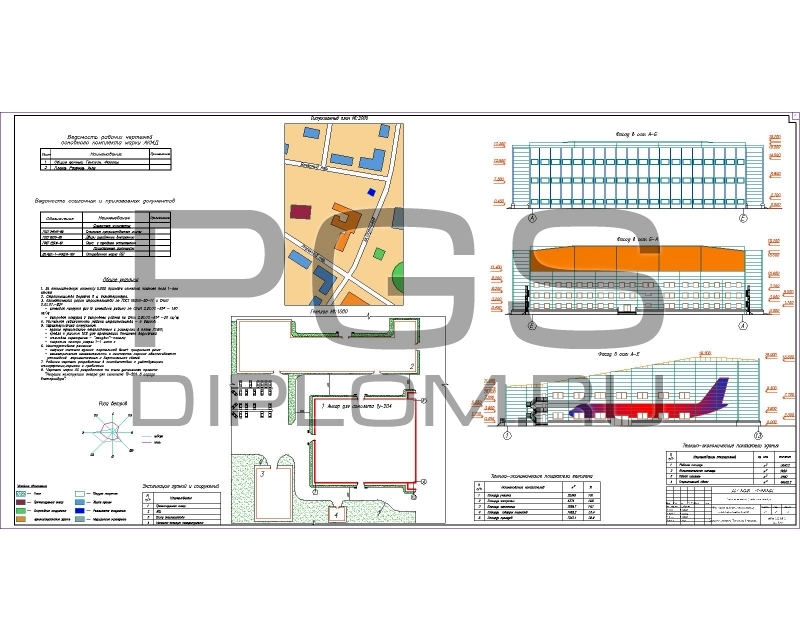

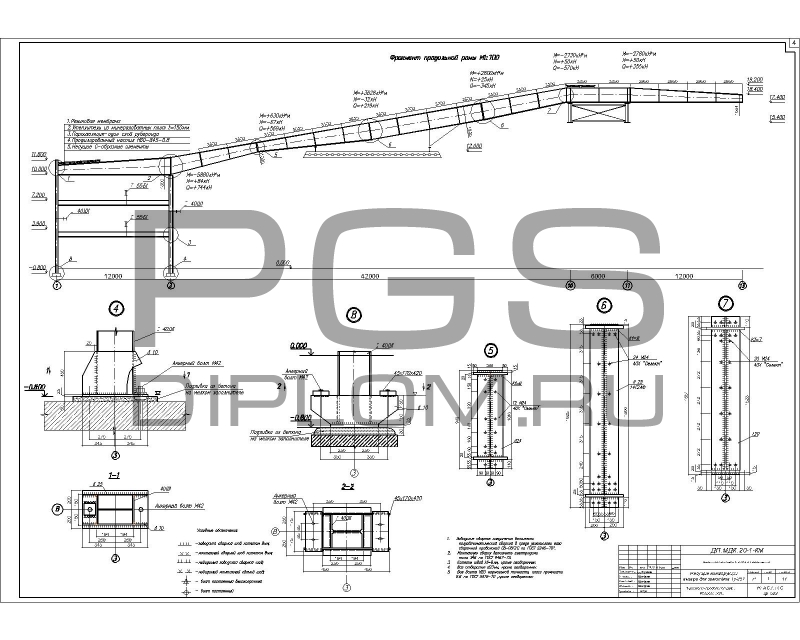

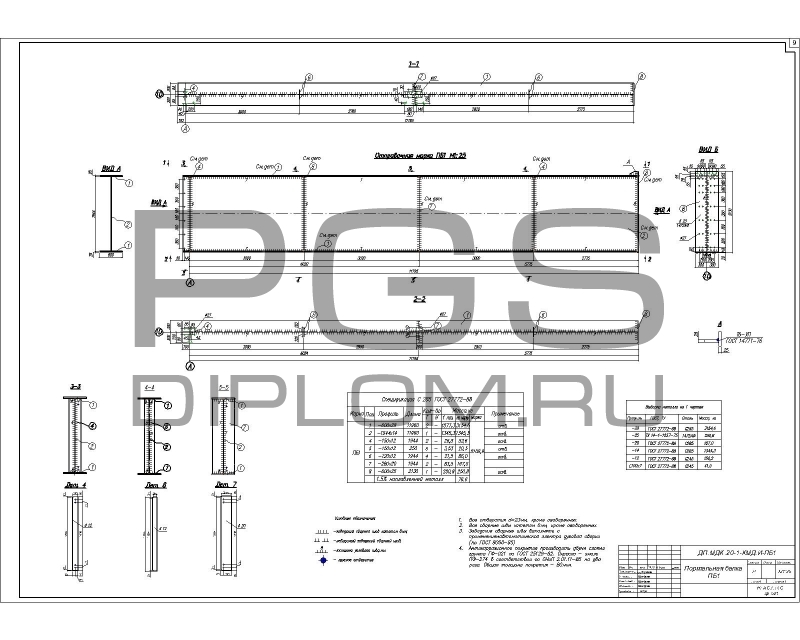

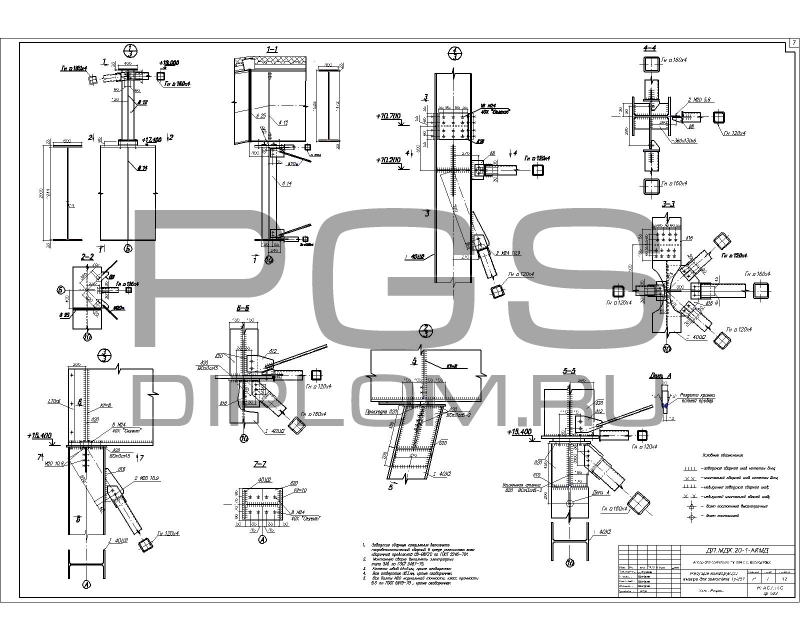

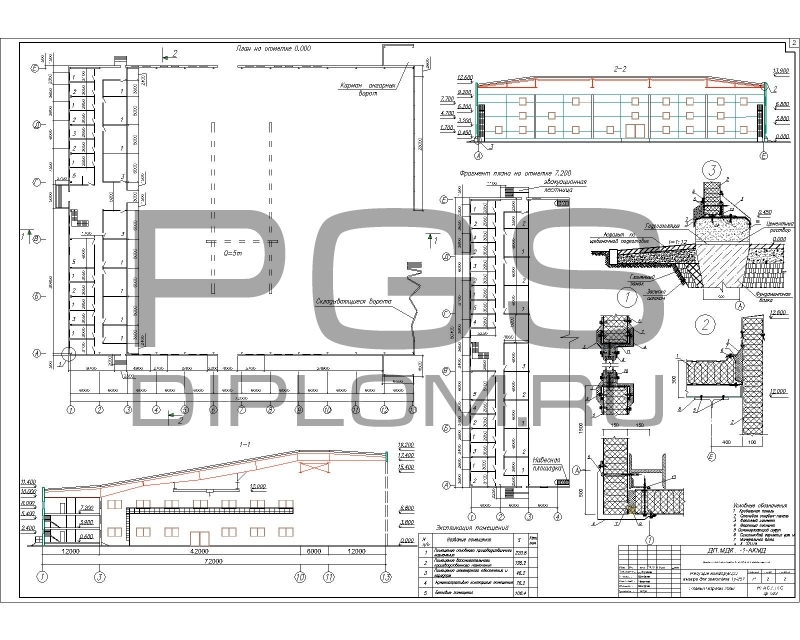

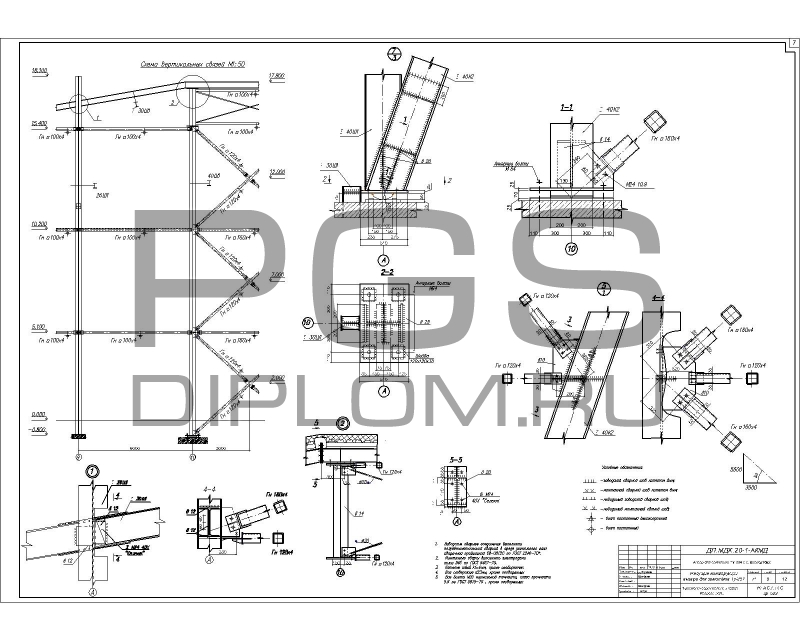

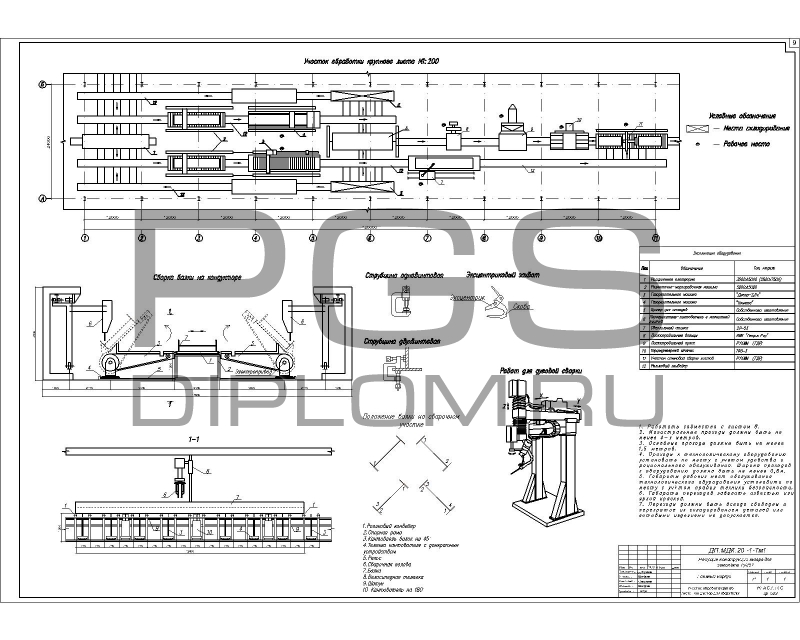

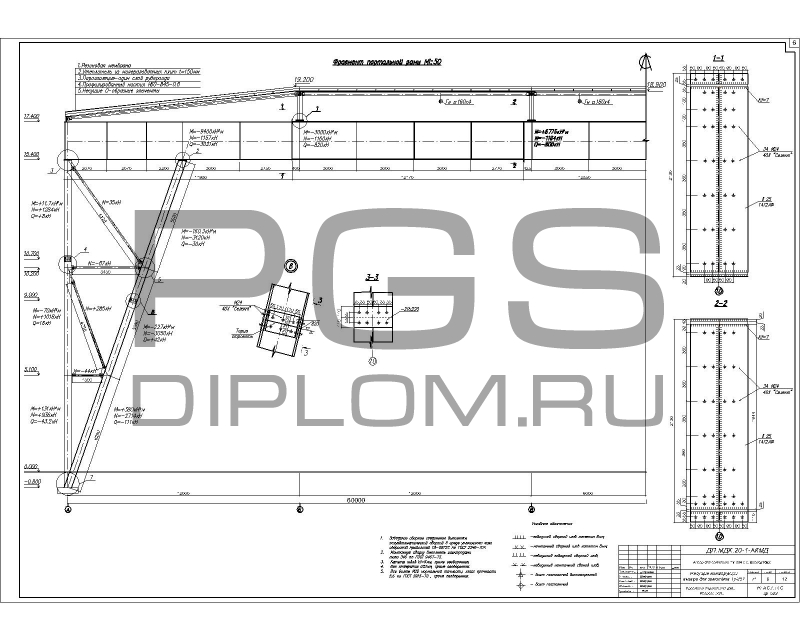

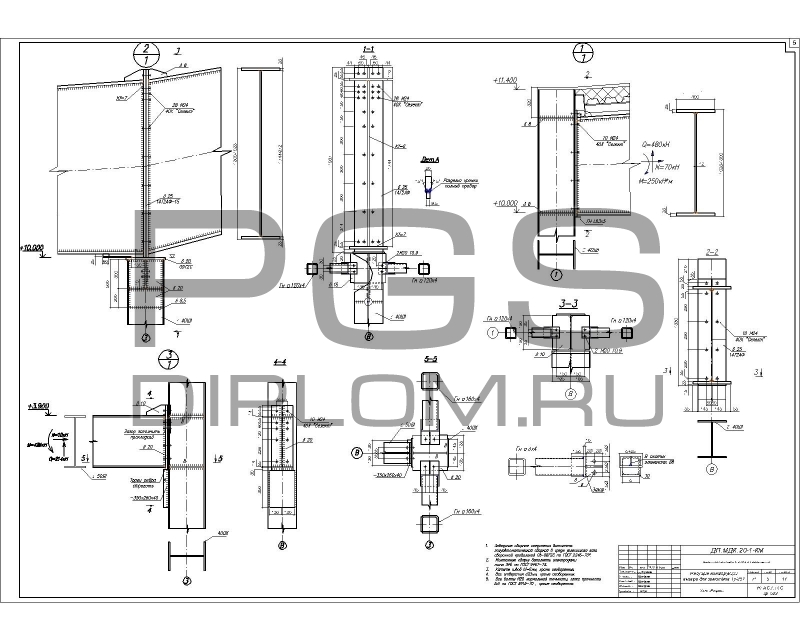

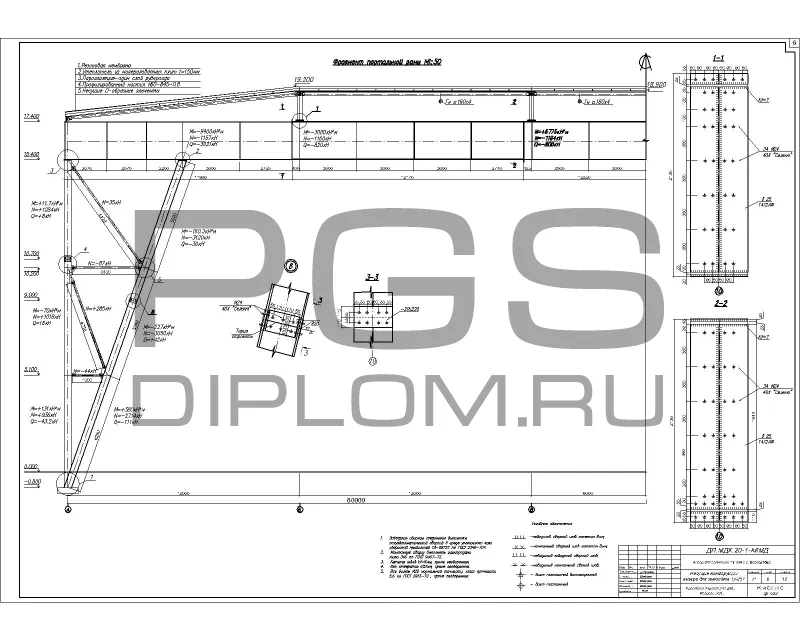

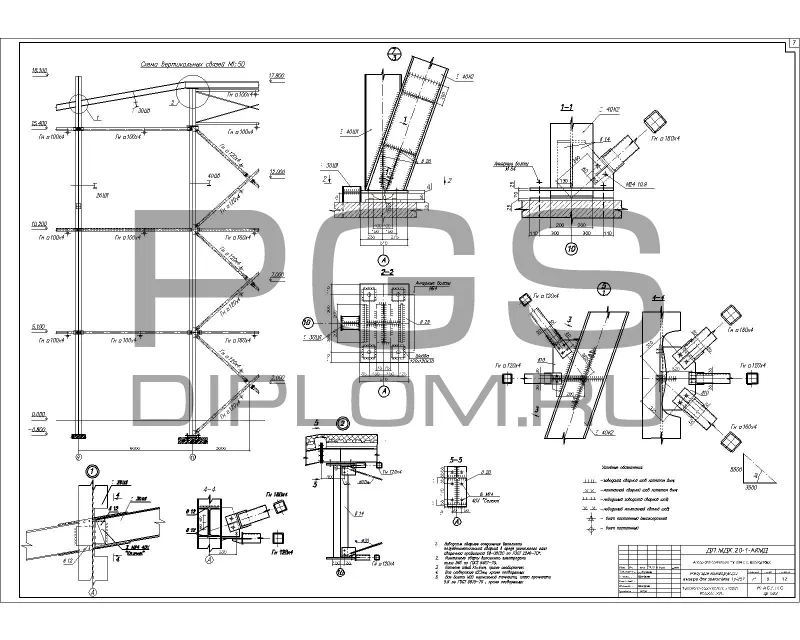

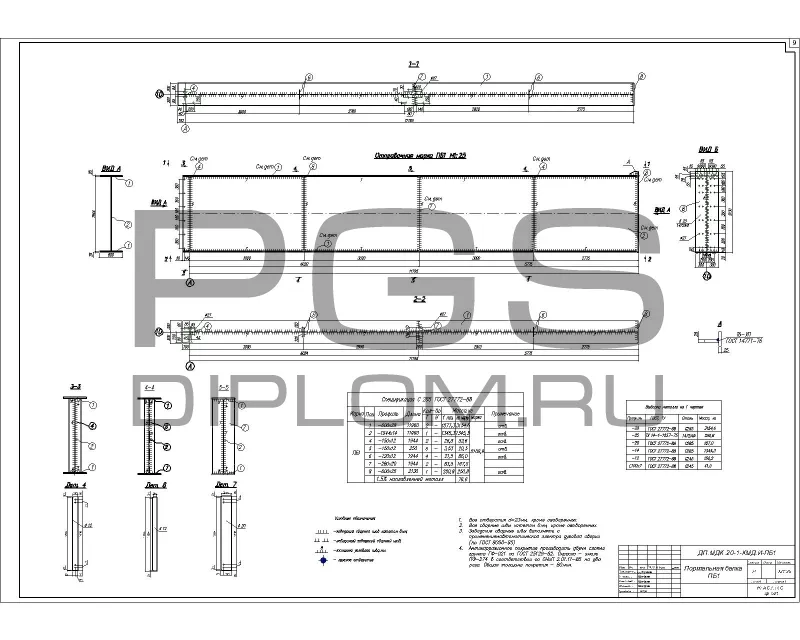

Графическая часть проекта предусматривает: архитектуры – 2 чертежа (в комплекте программные файлы визуализации объекта), строительных конструкции – 7 чертежей, технологической и организационной части – 3 чертежа.

При расчете конструкций в дипломе использовалась программа «SCAD».

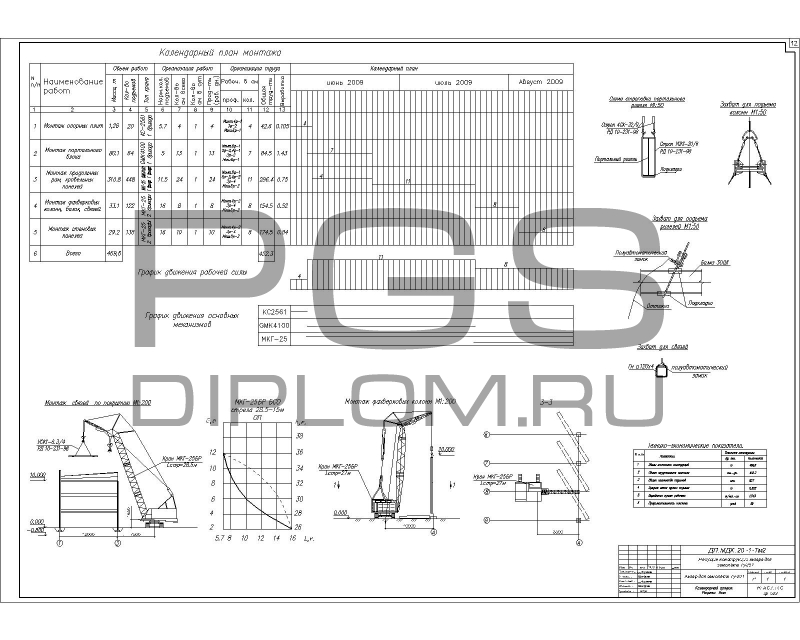

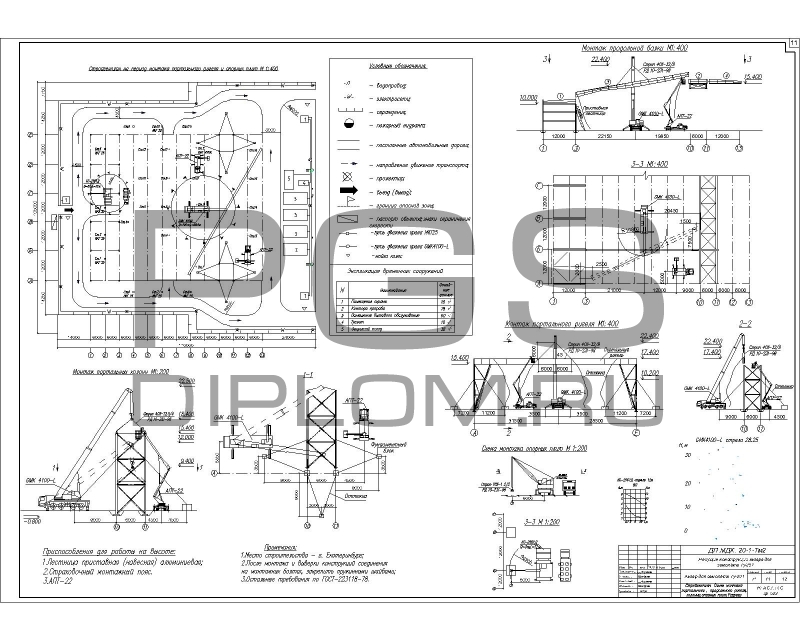

В организационной части выполнен стройгенплан и календарный план строительства ангара для самолета.

В дипломе ПГС произведено проектирование несущих и ограждающих конструкций. Применена поперечно-продольная схема компоновки. Несущая конструкция в виде блока портальных рам расположена поперек оси ангара. Площадь застройки 4374 кв.м. Проектируемый ангар имеет максимальные габаритные размеры в осях (Д/Ш/В) – 60/72/20 метров.

Основной несущей конструкции является блок двух шарнирных портальных рам пролётом 60000 мм. Фундамент железобетонный столбчатый. Наружные стены панели сендвич 6000 x 1000 мм. Кровля по стальной плите. (ъ)

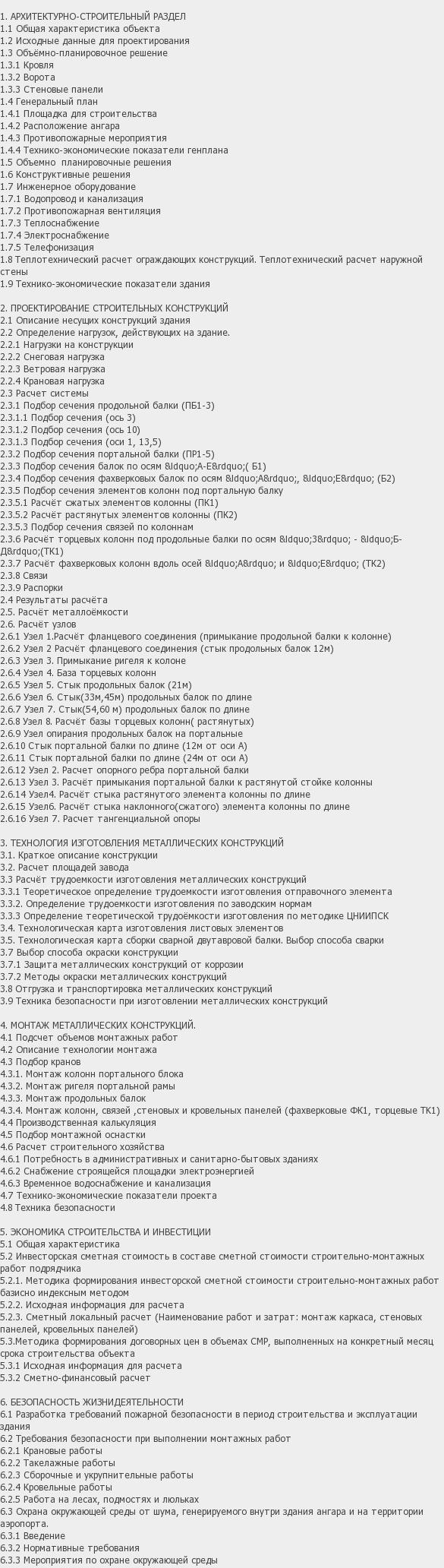

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1 Общая характеристика объекта
1.2 Исходные данные для проектирования
1.3 Объёмно-планировочное решение
1.3.1 Кровля
1.3.2 Ворота
1.3.3 Стеновые панели
1.4 Генеральный план
1.4.1 Площадка для строительства
1.4.2 Расположение ангара
1.4.3 Противопожарные мероприятия
1.4.4 Технико-экономические показатели генплана
1.5 Объемно – планировочные решения
1.6 Конструктивные решения
1.7 Инженерное оборудование
1.7.1 Водопровод и канализация
1.7.2 Противопожарная вентиляция
1.7.3 Теплоснабжение
1.7.4 Электроснабжение
1.7.5 Телефонизация
1.8 Теплотехнический расчет ограждающих конструкций. Теплотехнический расчет наружной стены
1.9 Технико-экономические показатели здания

2. ПРОЕКТИРОВАНИЕ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ
2.1 Описание несущих конструкций здания
2.2 Определение нагрузок, действующих на здание.
2.2.1 Нагрузки на конструкции
2.2.2 Снеговая нагрузка
2.2.3 Ветровая нагрузка
2.2.4 Крановая нагрузка
2.3 Расчет системы
2.3.1 Подбор сечения продольной балки (ПБ1-3)
2.3.1.1 Подбор сечения (ось 3)
2.3.1.2 Подбор сечения (ось 10)
2.3.1.3 Подбор сечения (оси 1, 13,5)
2.3.2 Подбор сечения портальной балки (ПР1-5)
2.3.3 Подбор сечения балок по осям “А-Е”( Б1)
2.3.4 Подбор сечения фахверковых балок по осям “А”, “Е” (Б2)
2.3.5 Подбор сечения элементов колонн под портальную балку
2.3.5.1 Расчёт сжатых элементов колонны (ПК1)
2.3.5.2 Расчёт растянутых элементов колонны (ПК2)
2.3.5.3 Подбор сечения связей по колоннам
2.3.6 Расчёт торцевых колонн под продольные балки по осям “3” - “Б- Д”(ТК1)
2.3.7 Расчёт фахверковых колонн вдоль осей “А” и “Е” (ТК2)
2.3.8 Связи
2.3.9 Распорки
2.4 Результаты расчёта
2.5. Расчёт металлоёмкости
2.6. Расчёт узлов
2.6.1 Узел 1.Расчёт фланцевого соединения (примыкание продольной балки к колонне)
2.6.2 Узел 2 Расчёт фланцевого соединения (стык продольных балок 12м)
2.6.3 Узел 3. Примыкание ригеля к колоне
2.6.4 Узел 4. База торцевых колонн
2.6.5 Узел 5. Стык продольных балок (21м)
2.6.6 Узел 6. Стык(33м,45м) продольных балок по длине
2.6.7 Узел 7. Стык(54,60 м) продольных балок по длине
2.6.8 Узел 8. Расчёт базы торцевых колонн( растянутых)
2.6.9 Узел опирания продольных балок на портальные
2.6.10 Стык портальной балки по длине (12м от оси А)
2.6.11 Стык портальной балки по длине (24м от оси А)
2.6.12 Узел 2. Расчет опорного ребра портальной балки
2.6.13 Узел 3. Расчёт примыкания портальной балки к растянутой стойке колонны
2.6.14 Узел4. Расчёт стыка растянутого элемента колонны по длине
2.6.15 Узел6. Расчёт стыка наклонного(сжатого) элемента колонны по длине
2.6.16 Узел 7. Расчет тангенциальной опоры

3. ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ
3.1. Краткое описание конструкции
3.2. Расчет площадей завода
3.3 Расчёт трудоемкости изготовления металлических конструкций
3.3.1 Теоретическое определение трудоемкости изготовления отправочного элемента
3.3.2. Определение трудоемкости изготовления по заводским нормам
3.3.3 Определение теоретической трудоёмкости изготовления по методике ЦНИИПСК
3.4. Технологическая карта изготовления листовых элементов
3.5. Технологическая карта сборки сварной двутавровой балки. Выбор способа сварки
3.7 Выбор способа окраски конструкции
3.7.1 Защита металлических конструкций от коррозии
3.7.2 Методы окраски металлических конструкций
3.8 Отгрузка и транспортировка металлических конструкций
3.9 Техника безопасности при изготовлении металлических конструкций

4. МОНТАЖ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ.
4.1 Подсчет объемов монтажных работ
4.2 Описание технологии монтажа
4.3 Подбор кранов
4.3.1. Монтаж колонн портального блока
4.3.2. Монтаж ригеля портальной рамы
4.3.3. Монтаж продольных балок
4.3.4. Монтаж колонн, связей ,стеновых и кровельных панелей (фахверковые ФК1, торцевые ТK1)
4.4 Производственная калькуляция
4.5 Подбор монтажной оснастки
4.6 Расчет строительного хозяйства
4.6.1 Потребность в административных и санитарно-бытовых зданиях
4.6.2 Снабжение строящейся площадки электроэнергией
4.6.3 Временное водоснабжение и канализация
4.7 Технико-экономические показатели проекта
4.8 Техника безопасности

5. ЭКОНОМИКА СТРОИТЕЛЬСТВА И ИНВЕСТИЦИИ
5.1 Общая характеристика
5.2 Инвесторская сметная стоимость в составе сметной стоимости строительно-монтажных работ подрядчика
5.2.1. Методика формирования инвесторской сметной стоимости строительно-монтажных работ базисно индексным методом
5.2.2. Исходная информация для расчета
5.2.3. Сметный локальный расчет (Наименование работ и затрат: монтаж каркаса, стеновых панелей, кровельных панелей)
5.3.Методика формирования договорных цен в объемах СМР, выполненных на конкретный месяц срока строительства объекта
5.3.1 Исходная информация для расчета
5.3.2 Сметно-финансовый расчет

6. БЕЗОПАСНОСТЬ ЖИЗНИДЕЯТЕЛЬНОСТИ
6.1 Разработка требований пожарной безопасности в период строительства и эксплуатации здания
6.2 Требования безопасности при выполнении монтажных работ
6.2.1 Крановые работы
6.2.2 Такелажные работы
6.2.3 Сборочные и укрупнительные работы
6.2.4 Кровельные работы
6.2.5 Работа на лесах, подмостях и люльках
6.3 Охрана окружающей среды от шума, генерируемого внутри здания ангара и на территории аэропорта.
6.3.1 Введение
6.3.2 Нормативные требования
6.3.3 Мероприятия по охране окружающей среды
