Проект №4-5 "2-ух этажный коттедж в п. Молодежный Иркутской области"

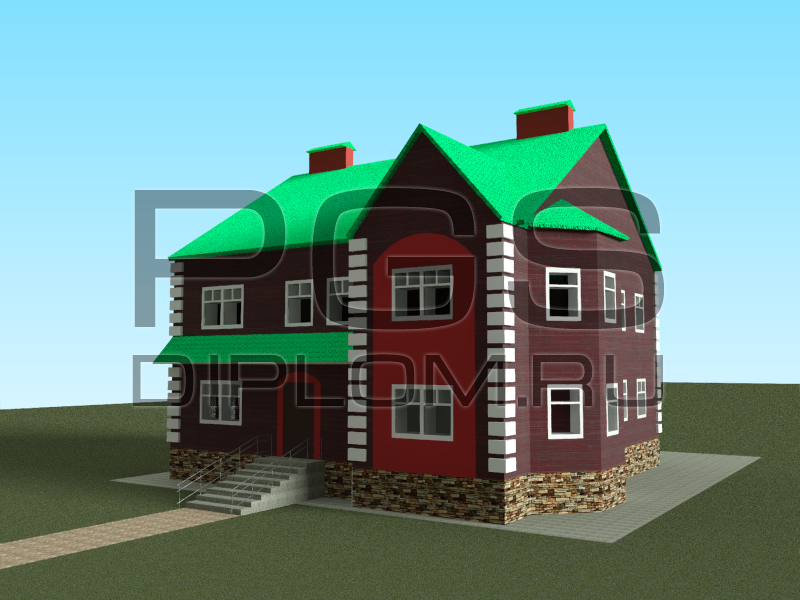

Хороший дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Дипломная работа на тему «коттедж в поселке Иркутской области». Коттедж 2-ух этажный с подвальным помещением. Здание имеет простою квадратную форму с 2-мя эркерами, размеры в осях 13,88х14,88 метров и высотой 12,12 метров.

Наружные стены здания предусмотрены из керамического кирпича. Фундамент железобетонный монолитный. Глубина заложения фундамента - 2,74 метра. Перекрытием между этажами служат железобетонные плиты. Крыша двухскатная по деревянным стропилам с углом 20 градусов. Кровля из металлочерепицы.

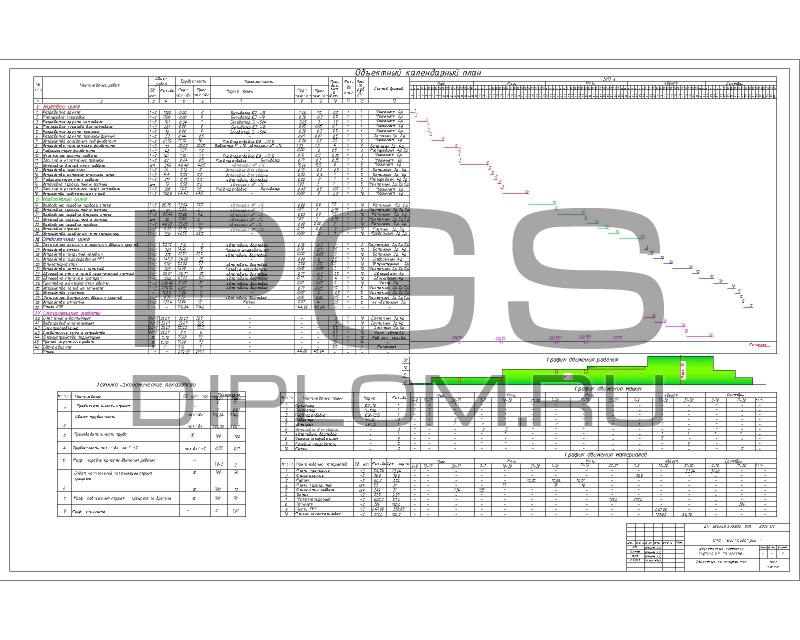

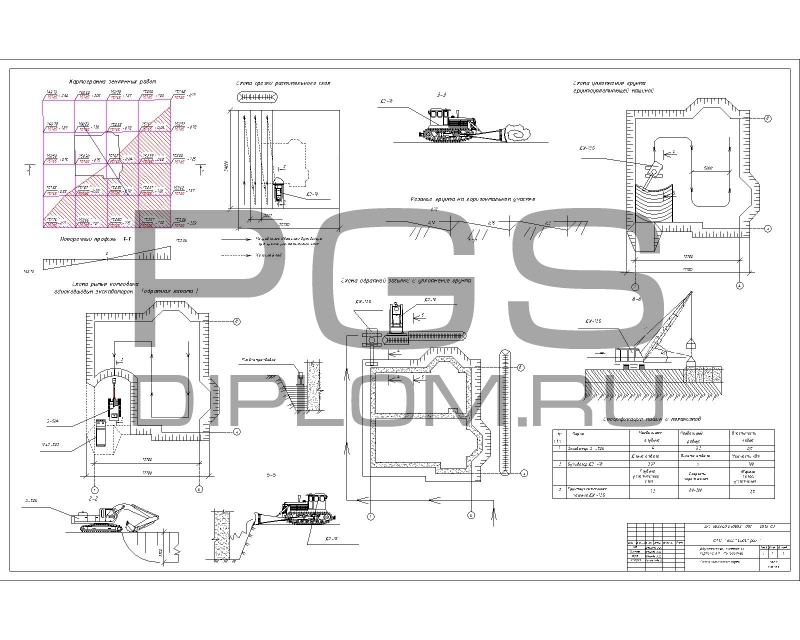

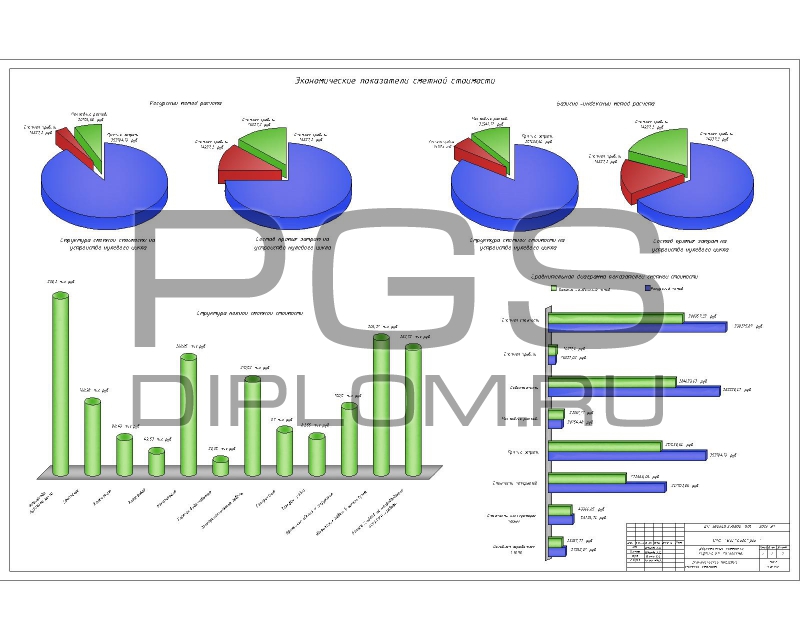

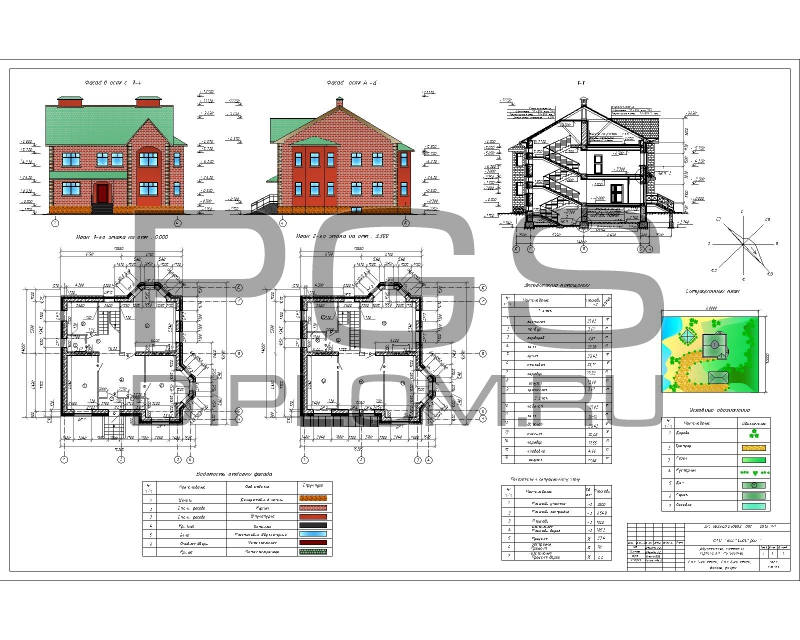

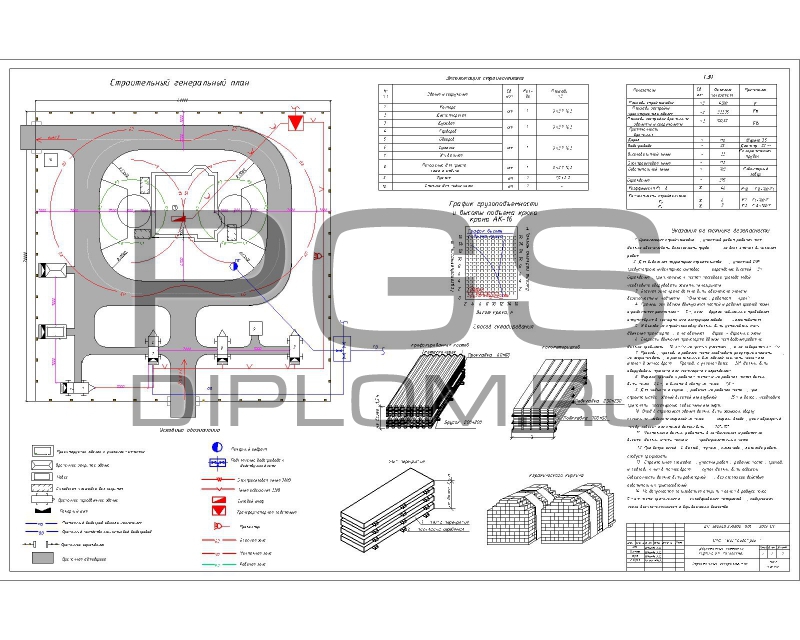

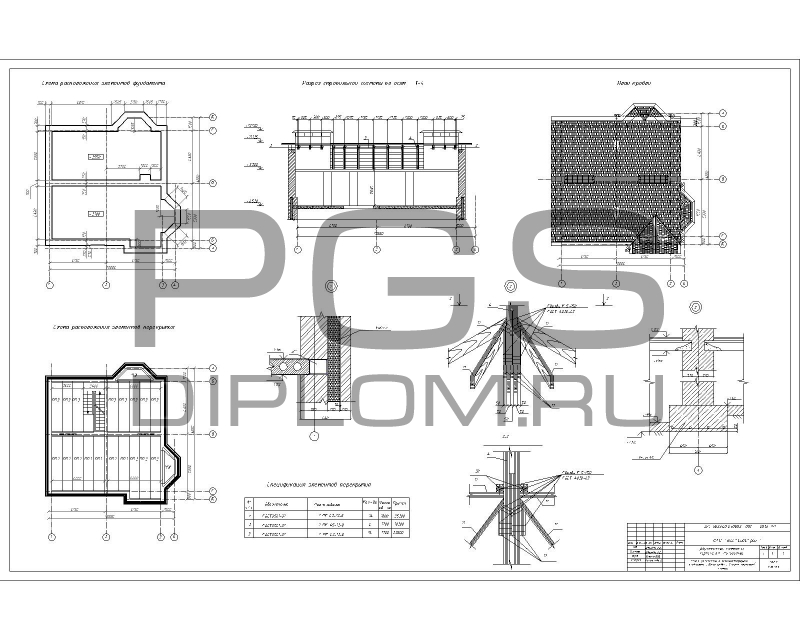

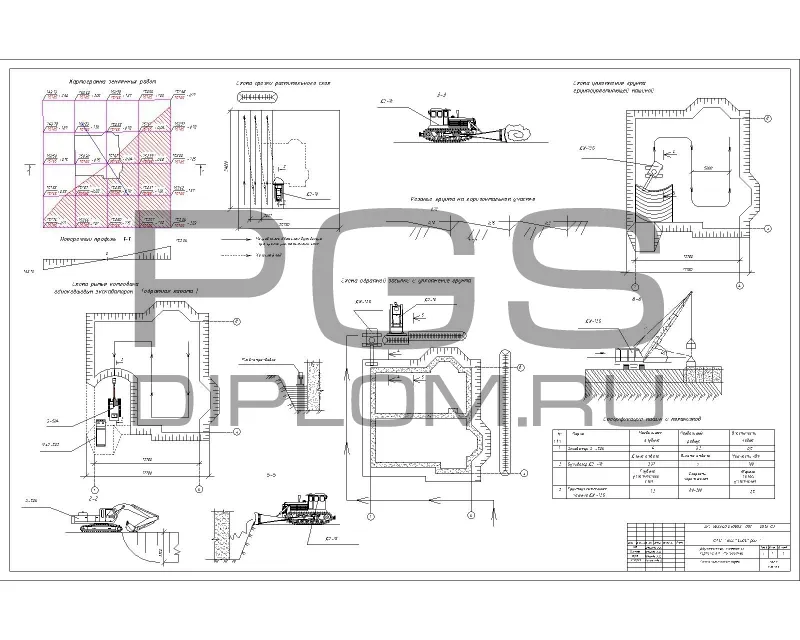

Архитектурная часть проекта представлена на 3 чертежах, в комплекте программные файлы визуализации объекта. В дипломном проекте расчет конструкций выполнен ручным способом. В проекте выполнена технологическая карта на разработку грунта в котловане и траншее под устройство ленточного фундамента. В организационном разделе представлен календарный график работ и стройгенплан объекта. Экономическая часть проекта предусматривает локальные сметы, объектную смету.

В проекте содержится 9 графических листов dwg, выполненных в программе «AutoCAD» и 99 листов пояснительной записки выполненной в программе «Word».

1. АРХИТЕКТУРНЫЙ РАЗДЕЛ
1.1. Общая часть
1.1.1 Характеристика района строительства
1.1.2 Подсчет показателей генплана
1.1.3 Технико-экономические показатели
1.1.4 Конструктивное решение
1.1.5 Объемно-планировочные решения
1.1.5.1 Характеристика здания
1.1.5.2 Экспликация помещений
1.2. Архитектурно-конструктивная часть
1.2.1 Фундамент
1.2.1.1 Определение глубины заложения фундамента
1.2.1.2 Эскиз фундамента в соответствии
1.2.2 Стены
1.2.2.1 Теплотехнический расчёт наружной стены
1.2.2.2 Стены наружные в соответствии с рисунком
1.2.2.3 Стены внутренние
1.2.2.4 Перегородки
1.2.3 Перемычки
1.2.4 Перекрытия
1.2.5 Лестницы
1.2.6 Крыша
1.2.7 Кровля
1.2.8 Водоотвод с крыши
1.2.8.1 Расчет по определению количества водосточных труб
1.2.9 Окна и двери
1.2.9.1 Окна
1.2.9.2 Расчет площади оконных проемов
1.2.9.3 Двери
1.2.10 Полы
1.2.11 Эркеры – элементы обогащающие архитектурно - композиционные решения зданий
1.2.12 Наружная отделка фасада
1.2.13 Внутренняя отделка
1.2.14 Инженерное оборудование
1.2.15 Антисейсмические мероприятия

2. РАСЧЕТНО – КОНСТРУКТИВНЫЙ РАЗДЕЛ
2.1 Конструктивная часть
2.2 Расчетная часть
2.2.1 Расчет обрешетки
2.2.1.1 Равномерно-распределенная нагрузка на один брусок
2.2.1.2 Варианты расчета обрешетки
2.2.1.3 Наибольшие изгибающие моменты
2.2.1.4 Расчет на косой изгиб
2.2.1.5 Геометрические характеристики брусков обрешетки
2.2.1.6 Проверка прочности бруска
2.2.1.7 Прогиб бруска

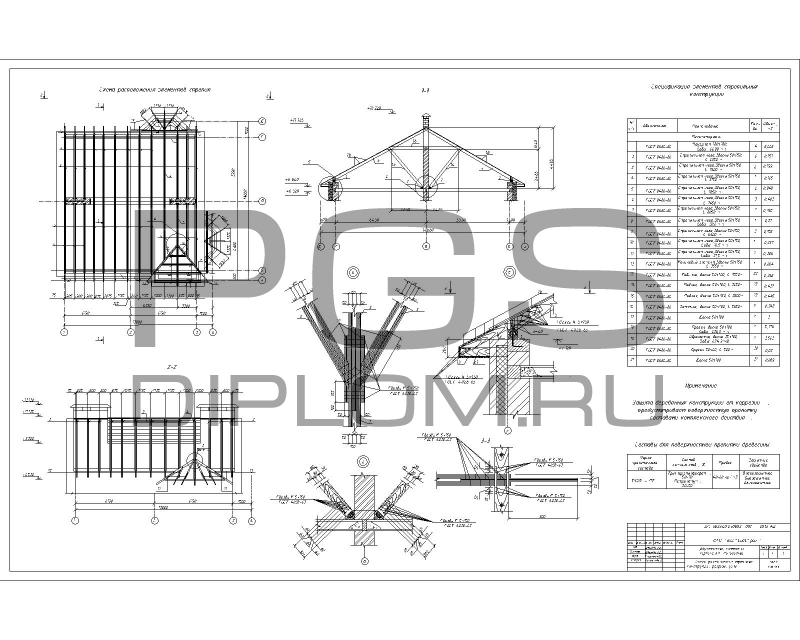

2.2.2 Расчет стропил
2.2.2.1 Равномерно распределенная нагрузка на один погонный метр
2.2.2.2 Изгибающий момент
2.2.2.3 Геометрические характеристики стропильной ноги
2.2.2.4 Проверка прочности стропильной ноги
2.2.2.5 Прогиб бруска
2.2.3 Расчет гвоздевого соединения
2.2.3.1 Длина защемления гвоздя
2.2.3.2 Несущая способность гвоздя
2.2.3.3 Растягивающее усилие
2.2.3.4 Необходимое число гвоздей
2.2.3.5 Конструирование узла

3. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
3.1 Календарный план
3.1.1 Описание календарного плана
3.1.2 Подсчет объемов по всем видам работ
3.1.3 Методы и способы производства работ
3.1.3.1 Методы, способы выполнения работ
3.1.3.2 Выбор монтажного крана
3.1.4 Технико-экономические показатели

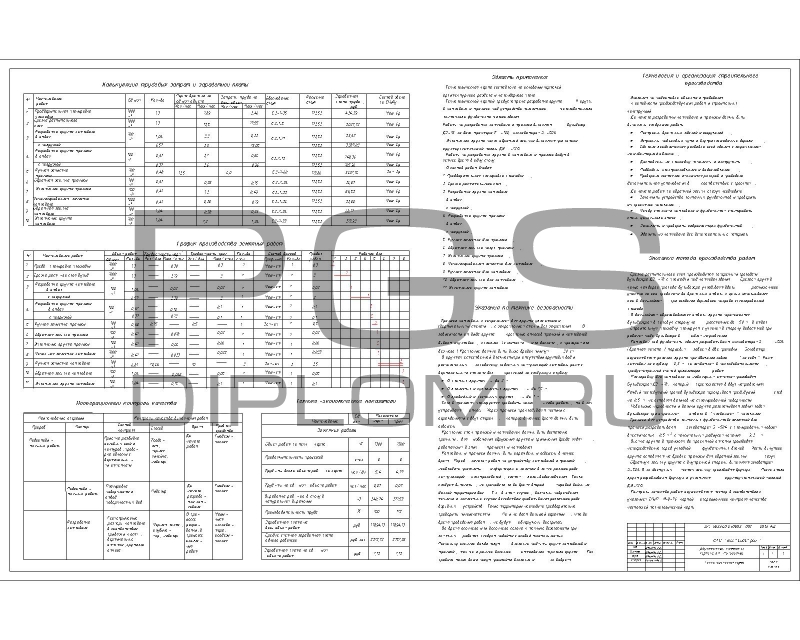

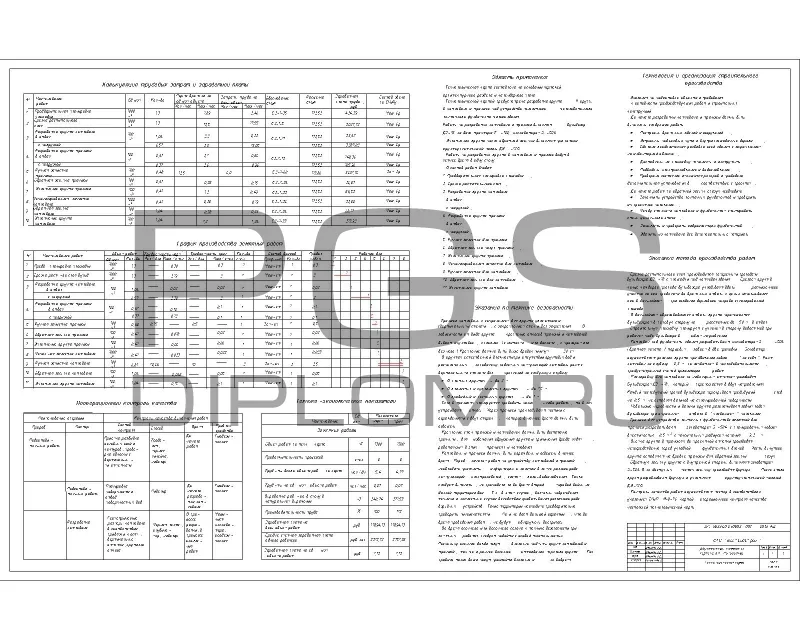

3.2 Технологическая карта
3.2.1 Область применения
3.2.2 Технология и организация строительного процесса
3.2.3 Описание метода производства работ
3.2.4 Указания по организации труда
3.2.5 Объемы земляных работ при планировке строительной площадки
3.2.6 Подсчет трудоёмкости работ, затрат машинного времени, потребности в материалах
3.2.7 Календарный план
3.2.8 Пооперационный контроль качества
3.2.9 Указания по технике безопасности
3.2.10 Технико-экономические показатели
3.3 Строительный генеральный план
3.3.1 Описание стройгенплана
3.3.2 Площадь временных бытовых помещений
3.3.3 Складские помещения и площадки
3.3.4 Временное водоснабжение строительной площадки
3.3.5 Временное электроснабжение строительной площадки
3.3.6 Технико-экономические показатели
3.3.7 Указания по технике безопасности

4. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ
4.1 Общие положения логистики в строительстве
4.2 Характеристика поставщиков
4.2.1 (Фирма А) ОАО «Иркутский керамический завод»
4.2.1.1 История образования предприятия
4.2.1.2 Краткая характеристика продукции
4.2.1.3 Цена продукции
4.2.2 (Фирма В) «Центр кирпича»
4.2.2.1 История образования предприяти
4.2.2.2 Цена продукции
4.2.3 (Фирма С) ООО «Сибирский элемент»
4.2.3.1 История образования предприятия
4.2.3.2 Цена продукции

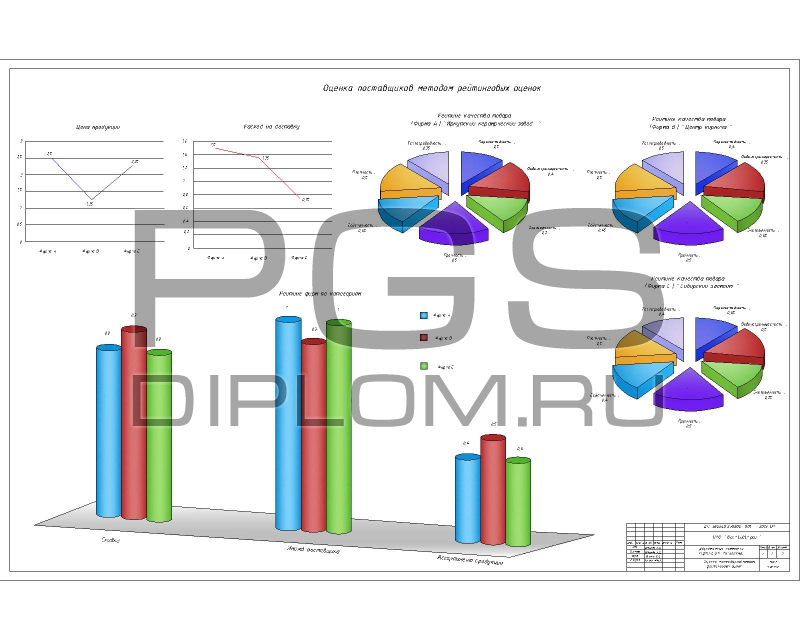

4.3 Оценка и выбор поставщиков кирпича методом рейтинговых оценок
4.3.1 Общие положения по применению метода
4.3.2. Оценка критериев
4.3.3 Аналитическая часть
4.3.3.1 Цена продукции и расход на доставку
4.3.3.2 Расчет перевозки пустотелого кирпича
4.3.3.3 Качество пустотелого кирпича
4.3.3.4 Рейтинг фирм по категориям

5. ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
5.1 Общие положения по определению сметной стоимости
5.2 Локальная ресурсная ведомость
5.3 Локальный ресурсный сметный расчет
5.4 Локальный сметный расчет
5.5 Анализ методов расчета сметной стоимости
5.5.1 Ресурсный метод расчета
5.5.2 Базисно - индексный метод расчета
5.5.3 Сравнительная диаграмма показателей сметной стоимости
5.6 Объектный сметный расчет
5.7 Структура полной сметной стоимости
