Проект №1-72 "Здание часовни в с. Лесниково"

В нашем интернет-магазине огромная коллекция дипломных работ, но здания церквей, часовен и храмов встречаются не часто. А проект православного здания выполненного из древесины – большая редкость.

Дипломная работа включает в себя 10 чертежей в программе «AutoCad» и текстовый материал на 82 листах в программе «Microsoft Word».

Состав чертежей: архитектура 4 листа, строительные конструкции 3 листа, технология и организация строительства 3 листа.

Расчеты конструкций в дипломной работе выполнены ручным способом и программой "Фундамент 6.0".

Технологическая карта разработана на бетонирование армопояса.

Здание запроектировано крестообразным в плане с максимальными размерами в осях: длина - 14 м, ширина 14 м, высота 20,06 м. Всего 33 купола с крестами увенчают часовню. На этаже часовни расположены основные помещения где совершаются богослужения. Планировка часовни решается по двухчастной структуре: алтарь и средняя часть часовни. Главный вход в часовню организуется по первому этажу через входной предел, также организуются 2 запасных входа. Вокруг часовни запроектированы асфальтовые проезды, тротуары, дорожки. От выходов здания до проезда асфальтовые тротуары.

Конструктивная схема здания – бескаркасная. Фундаменты – ленточные сборные из бетонных блоков с устройством армопояса. Армопояс организуется для обеспечения равномерной осадки здания размерами в сечении 300х300мм. Материалом для рубленых стен служат бревна хвойных пород, заготовленные зимой. Для стен рубят деревья, имеющие прямой ствол со сбегом не более 1см на 1м длины. Диаметр бревен 260мм, длина до 6,5 м. Крыши над объемами по деревянным стропилам. Кровля выполняется из оцинкованных листов кровельной стали по обрешетке толщиной 16 мм.

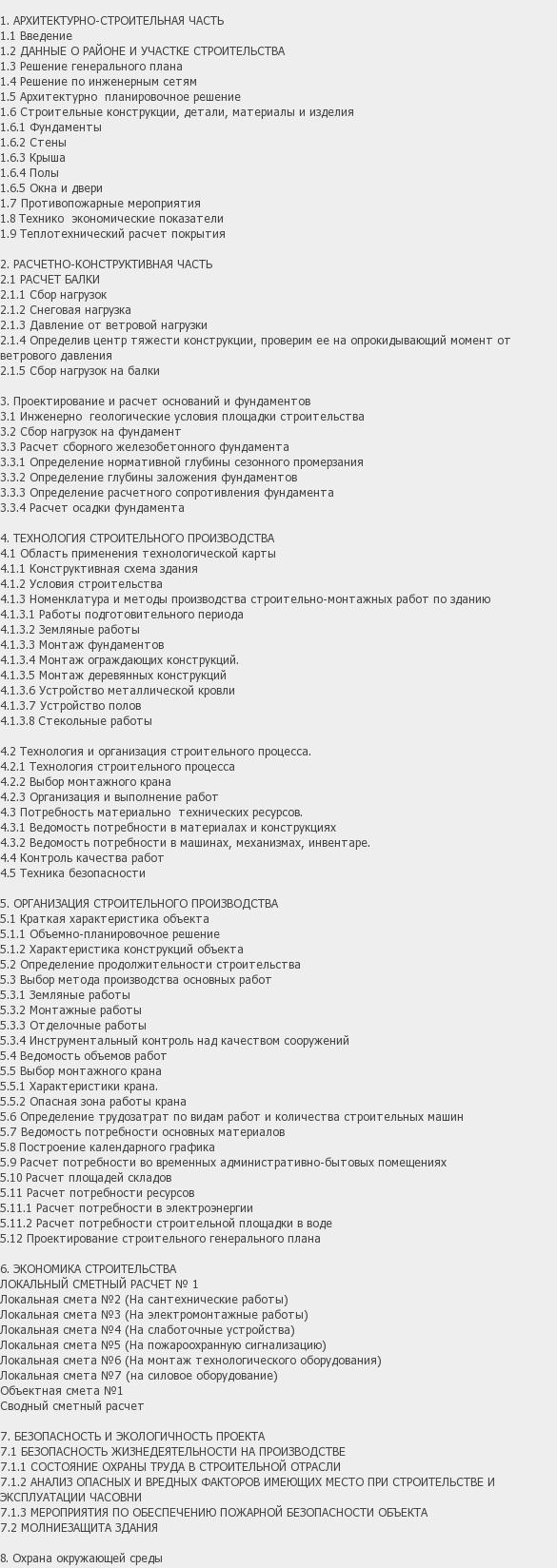

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ
1.1 Введение
1.2 ДАННЫЕ О РАЙОНЕ И УЧАСТКЕ СТРОИТЕЛЬСТВА
1.3 Решение генерального плана
1.4 Решение по инженерным сетям
1.5 Архитектурно – планировочное решение
1.6 Строительные конструкции, детали, материалы и изделия
1.6.1 Фундаменты
1.6.2 Стены
1.6.3 Крыша
1.6.4 Полы
1.6.5 Окна и двери
1.7 Противопожарные мероприятия
1.8 Технико – экономические показатели
1.9 Теплотехнический расчет покрытия

2. РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ
2.1 РАСЧЕТ БАЛКИ
2.1.1 Сбор нагрузок
2.1.2 Снеговая нагрузка
2.1.3 Давление от ветровой нагрузки
2.1.4 Определив центр тяжести конструкции, проверим ее на опрокидывающий момент от ветрового давления
2.1.5 Сбор нагрузок на балки

3. Проектирование и расчет оснований и фундаментов
3.1 Инженерно – геологические условия площадки строительства
3.2 Сбор нагрузок на фундамент
3.3 Расчет сборного железобетонного фундамента
3.3.1 Определение нормативной глубины сезонного промерзания
3.3.2 Определение глубины заложения фундаментов
3.3.3 Определение расчетного сопротивления фундамента
3.3.4 Расчет осадки фундамента

4. ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
4.1 Область применения технологической карты
4.1.1 Конструктивная схема здания
4.1.2 Условия строительства
4.1.3 Номенклатура и методы производства строительно-монтажных работ по зданию
4.1.3.1 Работы подготовительного периода
4.1.3.2 Земляные работы
4.1.3.3 Монтаж фундаментов
4.1.3.4 Монтаж ограждающих конструкций.
4.1.3.5 Монтаж деревянных конструкций
4.1.3.6 Устройство металлической кровли
4.1.3.7 Устройство полов
4.1.3.8 Стекольные работы

4.2 Технология и организация строительного процесса.
4.2.1 Технология строительного процесса
4.2.2 Выбор монтажного крана
4.2.3 Организация и выполнение работ
4.3 Потребность материально – технических ресурсов.
4.3.1 Ведомость потребности в материалах и конструкциях
4.3.2 Ведомость потребности в машинах, механизмах, инвентаре.
4.4 Контроль качества работ
4.5 Техника безопасности

5. ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
5.1 Краткая характеристика объекта
5.1.1 Объемно-планировочное решение
5.1.2 Характеристика конструкций объекта
5.2 Определение продолжительности строительства
5.3 Выбор метода производства основных работ
5.3.1 Земляные работы
5.3.2 Монтажные работы
5.3.3 Отделочные работы
5.3.4 Инструментальный контроль над качеством сооружений
5.4 Ведомость объемов работ
5.5 Выбор монтажного крана
5.5.1 Характеристики крана.
5.5.2 Опасная зона работы крана
5.6 Определение трудозатрат по видам работ и количества строительных машин
5.7 Ведомость потребности основных материалов
5.8 Построение календарного графика
5.9 Расчет потребности во временных административно-бытовых помещениях
5.10 Расчет площадей складов
5.11 Расчет потребности ресурсов
5.11.1 Расчет потребности в электроэнергии
5.11.2 Расчет потребности строительной площадки в воде
5.12 Проектирование строительного генерального плана

6. ЭКОНОМИКА СТРОИТЕЛЬСТВА
ЛОКАЛЬНЫЙ СМЕТНЫЙ РАСЧЕТ № 1
Локальная смета №2 (На сантехнические работы)
Локальная смета №3 (На электромонтажные работы)
Локальная смета №4 (На слаботочные устройства)
Локальная смета №5 (На пожароохранную сигнализацию)
Локальная смета №6 (На монтаж технологического оборудования)
Локальная смета №7 (на силовое оборудование)
Объектная смета №1
Сводный сметный расчет

7. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА
7.1 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ НА ПРОИЗВОДСТВЕ
7.1.1 СОСТОЯНИЕ ОХРАНЫ ТРУДА В СТРОИТЕЛЬНОЙ ОТРАСЛИ
7.1.2 АНАЛИЗ ОПАСНЫХ И ВРЕДНЫХ ФАКТОРОВ ИМЕЮЩИХ МЕСТО ПРИ СТРОИТЕЛЬСТВЕ И ЭКСПЛУАТАЦИИ ЧАСОВНИ
7.1.3 МЕРОПРИЯТИЯ ПО ОБЕСПЕЧЕНИЮ ПОЖАРНОЙ БЕЗОПАСНОСТИ ОБЪЕКТА
7.2 МОЛНИЕЗАЩИТА ЗДАНИЯ

8. Охрана окружающей среды
