Проект №1-66 "Выставочный автомобильный салон в г. Нижний Новгород"

Готовый дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Дипломная работа на тему «выставочный автомобильный павильон в городе Нижний Новгород». Здание одноэтажное прямоугольной формы в плане с размерами по осям 78,0х24,0 метра и максимальной высотной отметкой 9,2 метра.

Несущими элементами является металлические колонны из горячекатаных двутавров. Фундаменты под колонны столбчатые, железобетонные монолитные. Под самонесущие стены предусмотрен ленточный фундамент. Ограждающими конструкциями главного фасада являются алюминиевые витражи со стеклопакетами, стены дворового и бокового фасада предусмотрены из сэндвич-панелей. Кровля двухскатная по стальному профилированному настилу.

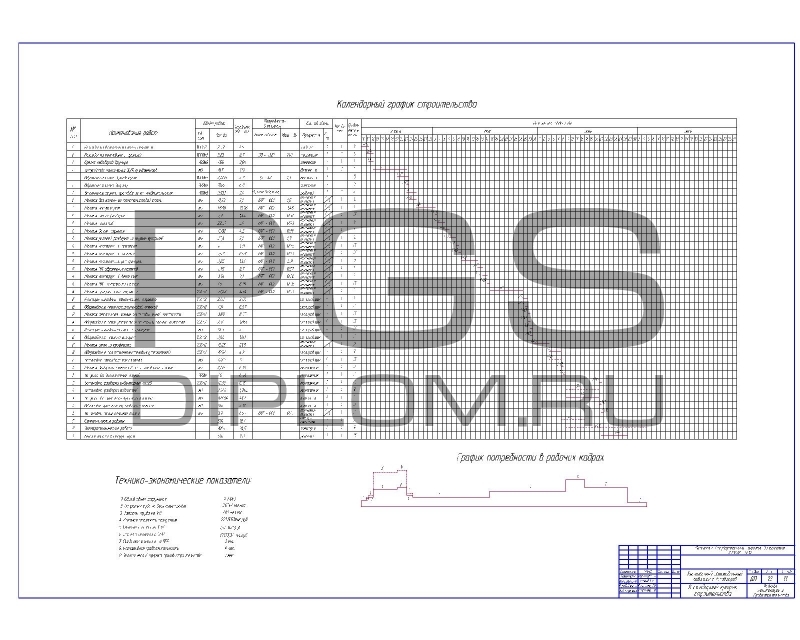

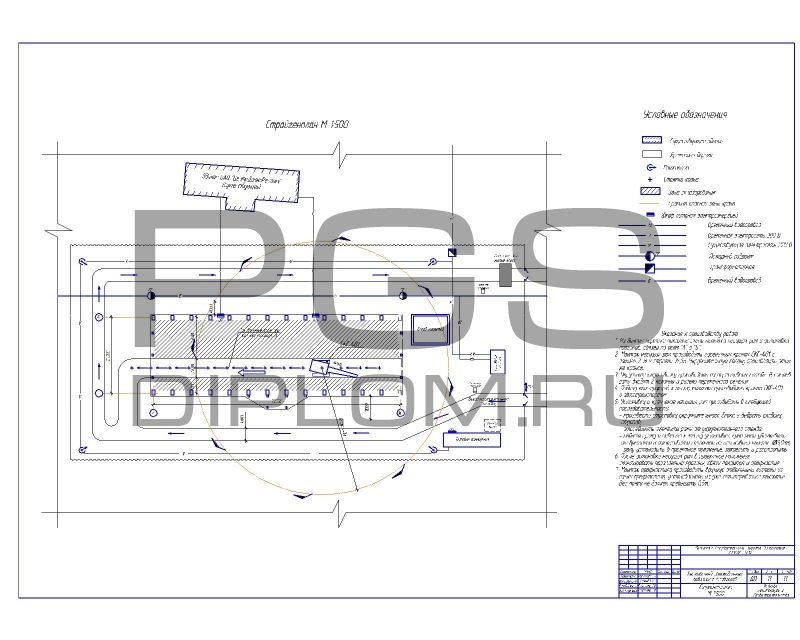

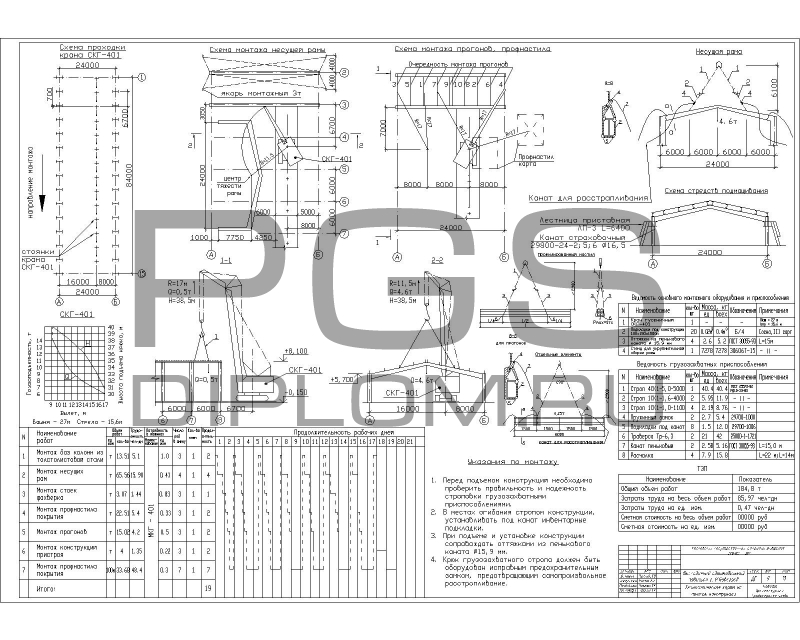

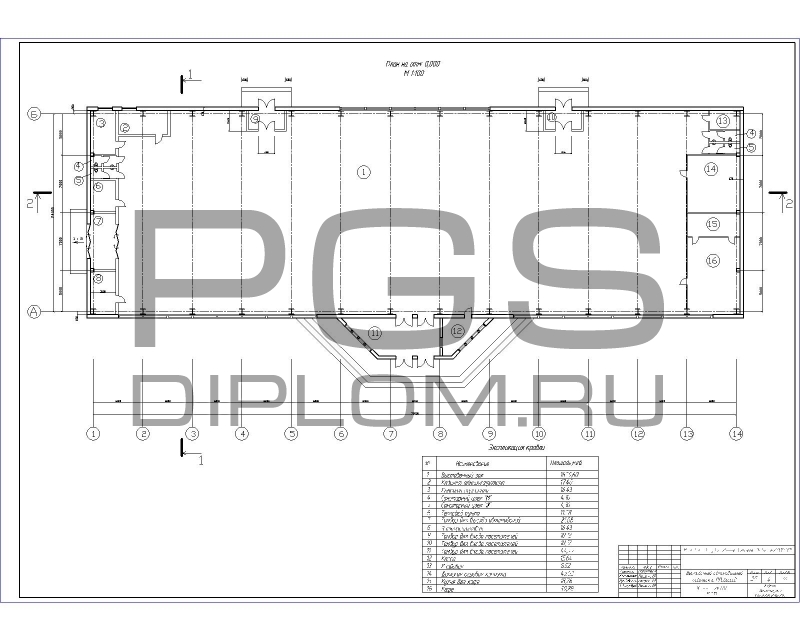

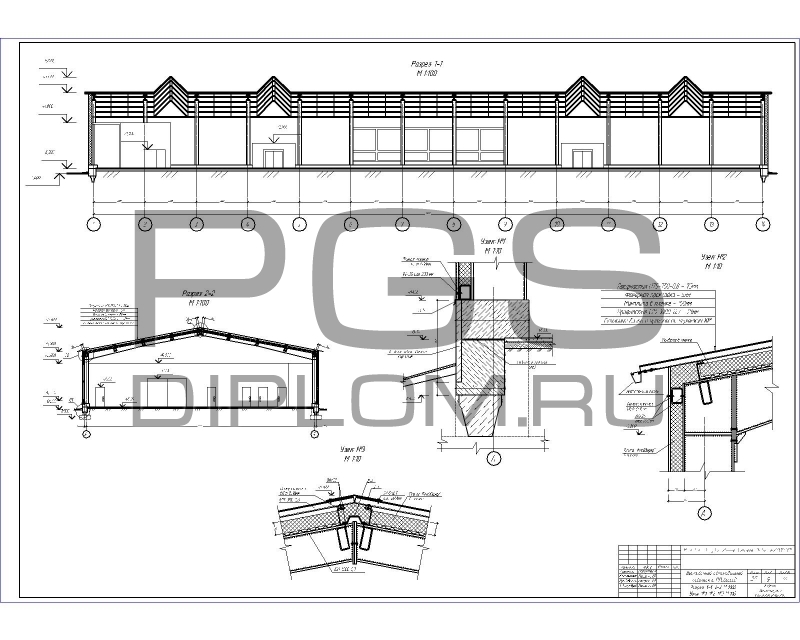

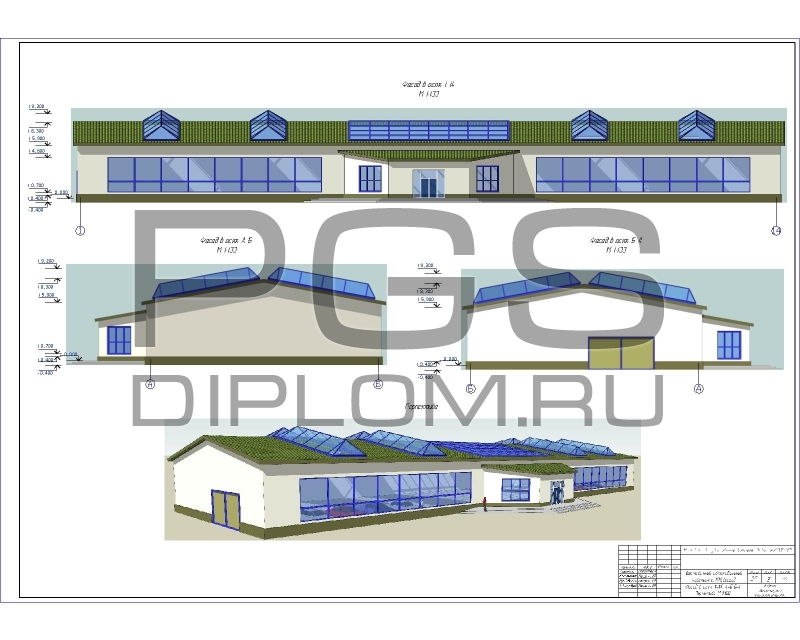

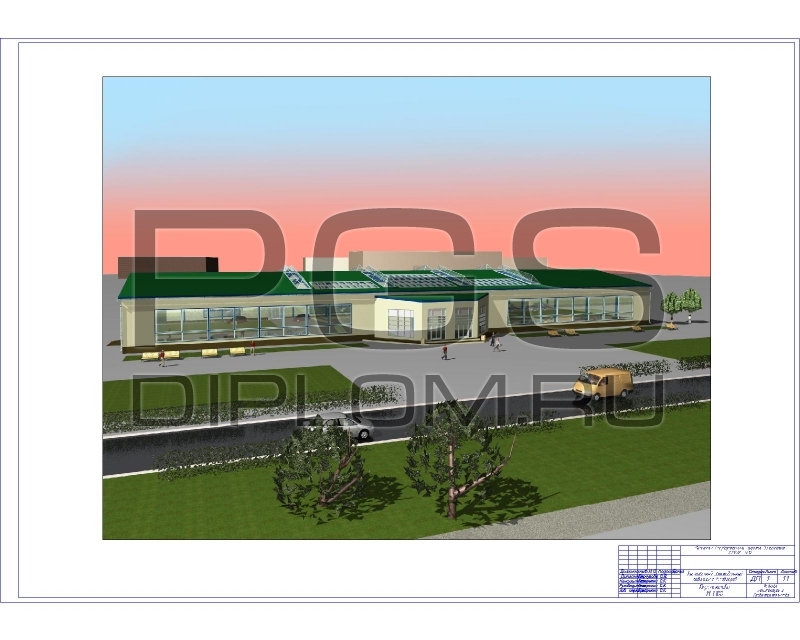

Архитектурная часть проекта выполнена на 4-х графических листах dwg, здание визуализировано в 3D модели. В дипломном проекте статический расчет выполнялся на ЭВМ с помощью программного комплекса «SCAD». В проекте предусмотрена технологическая карта на монтаж конструкций. В организационном разделе представлен календарный график работ и строительный генеральный план объекта.

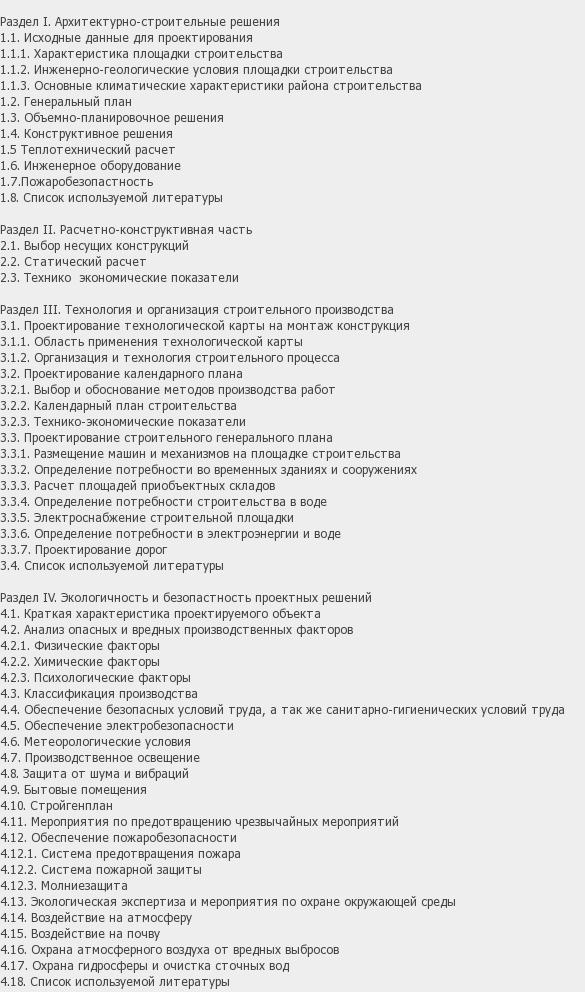

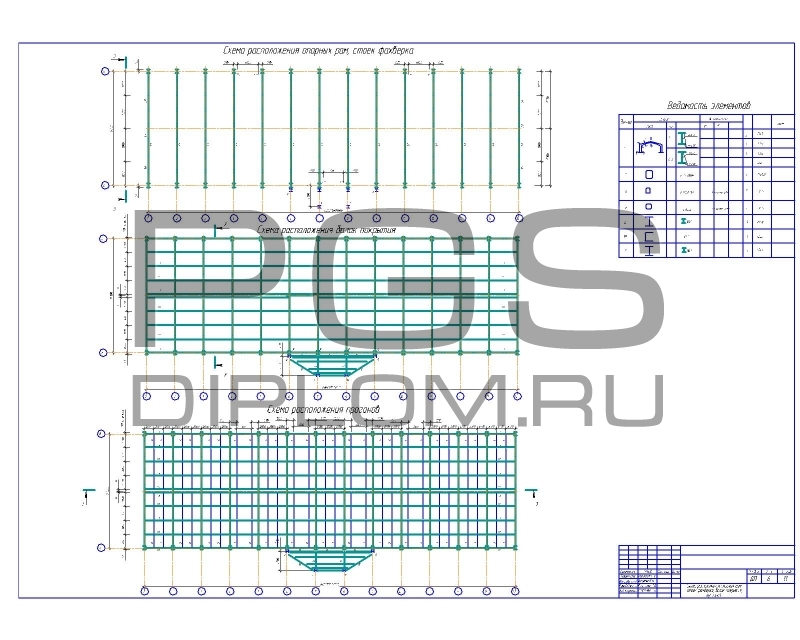

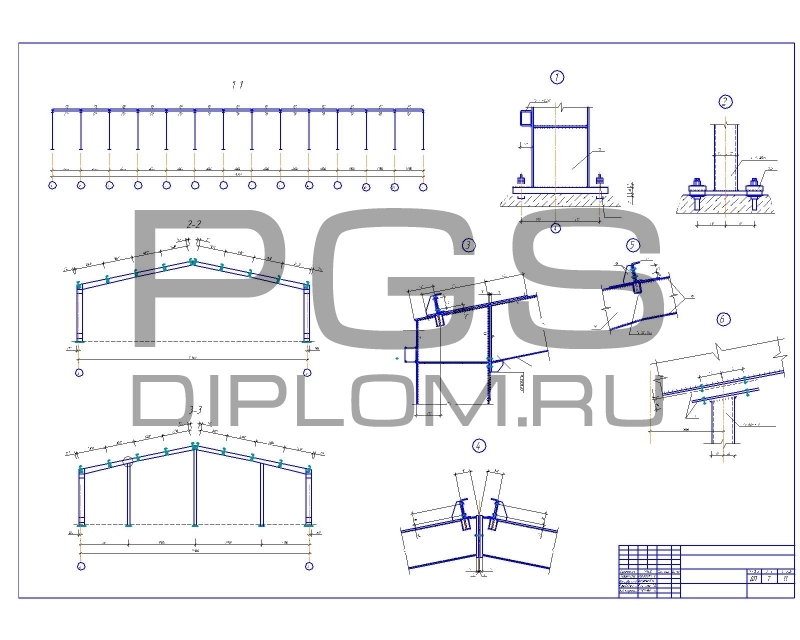

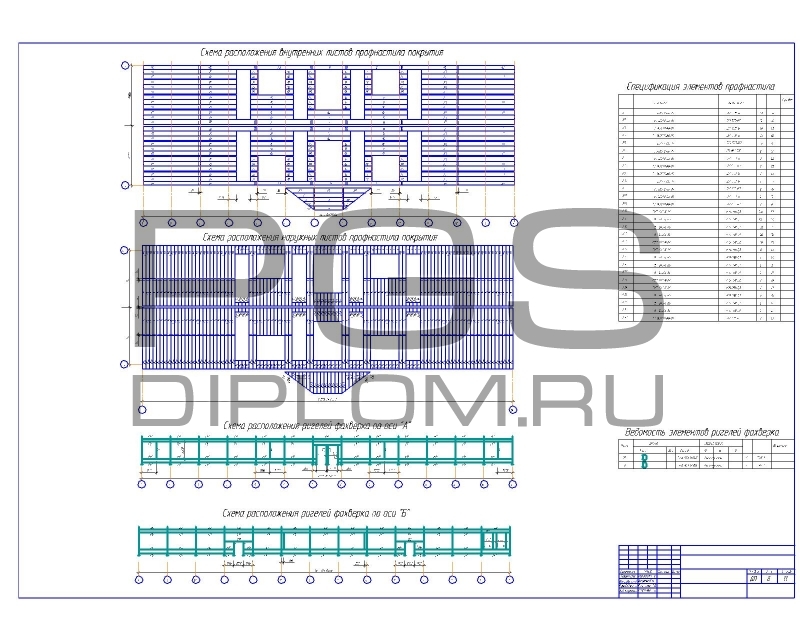

В проекте содержится 11 листов чертежей, выполненных в программе «AutoCAD» дополнительно чертежи представлены в программе «Компас» пояснительной записки состоит из и 102 листов, выполненная в программе «Word».
