Проект №1-319 "Сервисный центр обслуживания грузовых автомобилей в с. Шерегеш"

Дипломный проект по специальности Промышленное и гражданское строительство - Сервисный центр обслуживания грузовых автомобилей в п. Шерегеш.

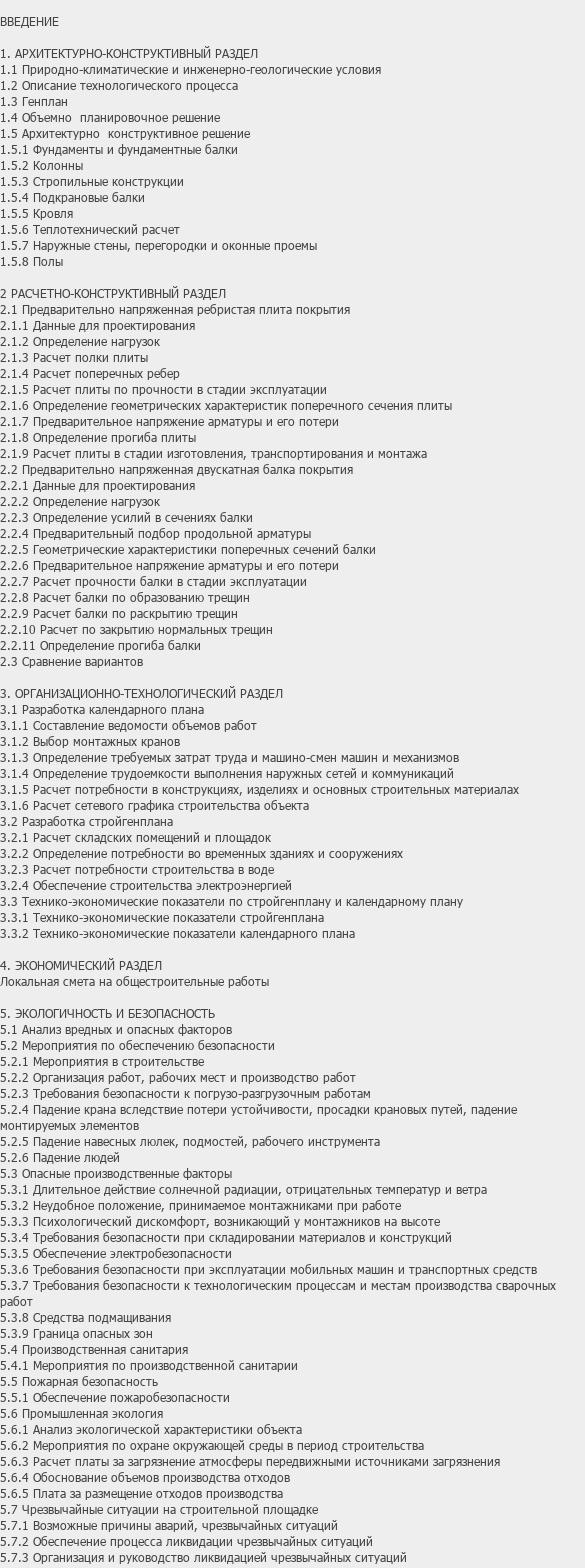

В проекте разработаны следующие разделы: архитектурный, расчетно-конструктивный, организационно-технологический, экономический, безопасность и экологичность проекта. Всего в проекте 183 страницы пояснительной записки и 10 чертежей в программе AutoCad.

Здание сервисного центра одноэтажное, двухпролетное, отапливаемое, со смешанным освещением. Здание имеет прямоугольную форму, в плане с размерами 36 х 132 м, ширина обеих пролетов по 18 м, высота пролета 10,8 м. Внутрицеховой транспорт – два мостовых крана в складах запасных частей грузоподъемностью по 20т., и кран-балка в ремонтном отделении грузоподъемностью 5т. На площади сервисного центра размещается: склады запасных частей, - которые включают в себя 2 мостовых электрических крана, комнату ОТК, комнату отдыха и принятия пищи, комнату слесаря, комнату ИТР; Ремонтное отделение - включает в себя стационарные станки автоматической сварки, кран-балку, узел ввода, КТП, сварочный участок, аккумуляторную и санузел.

Фундамент спроектирован свайный. Под фундаментами предусмотрено устройство бетонной подготовки 100 мм. Обрез фундамента располагается на отметке -0.15 м. глубина заложения фундамента -2,25 м. Колонны железобетонные сплошного сечения КЭ -01-49. Железобетонные стропильные балки на пролет 18 метров, решетчатые для скатных кровель серии 1.462 -3, с шагом колонн 6 м. Для крепления плит покрытия в верхнем поясе балки заложены стальные детали. Подкрановые балки приняты стальные из сварных двутавров. На подкрановые балки прокладываются крановые пути из железнодорожных рельсов типа КР -60. Основанием для кровли служит ребристая железобетонная плита 6000 х 3000 х 300. В качестве основного ковра установлен один слой Техноэласта «СОЛО», его укладывают на горячую битумно-полимерную мастику. Техноэласт покрыт защитной минеральной посыпкой с верхней стороны и песком с нижней.
