Проект №1-317 "Лечебный корпус больницы в г. Можга"

«Лечебный корпус больницы в г. Можга» - название готового дипломного проекта, выполненного на 10 листах чертежей в графической программе «AutoCad» и 106 листах пояснительной записки в программе «Word», в комплекте программные файлы визуализации объекта.
Здание лечебного корпуса – четырехэтажное, с максимальными размерами в осях 84 м х 25,3 м. За нулевую отметку принята отметка чернового пола первого этажа, максимальная отметка здания – 20,730 м.
Здание лечебного корпуса центральной районной больницы запроектировано в кирпичном исполнении. В здании расположены: тамбуры, пост охраны, вестибюль, гардероб для больных и посетителей, кладовая, санузлы, коридор, душевая, столовая, кабинеты врачей, процедурные кабинеты. Главный вход в здание расположен со стороны главного фасада в осях7-10. Запасной выход предусмотрен в осях Б-В.
Здание с продольными несущими кирпичными стенами: наружными толщиной 510мм и 640мм, внутренними - 380 мм. Наружные стены утеплены фасадной системой «ТЕКС-КОЛОР». Фундаменты - монолитные ленточные из бетона класса В-15. Стены наружные - из одинарного керамического полнотелого кирпича марки К-О 100/35 ГОСТ 530-95 с утеплением полистиролом. Внутренние стены – из полнотелого керамического одинарного К-О 100/35 ГОСТ 530-95. Перекрытия – из сборных ж/б панелей с круглыми пустотами по серии 1.141-1вып2. Швы между панелями, а также между панелями и стенами заделаны цементным раствором М-100. Панели крепятся к стенам и между собой анкерами. Перемычки – сборные ж/б по серии 1.139-1вып.1 Лестницы – из сборных ж/б площадок по серии 1.152-3вып.2 и маршей по серии 1.151-1вып.1. Наружная лестница металлическая.
Перегородки – из гипсовых плит толщиной 80мм. Кровля – металлочерепица по обрешетке из доски, утепление покрытия -минераловатными матами URSA общей толщиной 150мм. Полы – мозаичные, дощатые, из керамических плиток, линолеумные. Двери – наружные по серии 1.135-1, внутренние – по ГОСТ 6629-74. Окна – по серии 1.236-1. Оконные переплеты окрасить масляной краской светлых тонов за 2 раза.
 

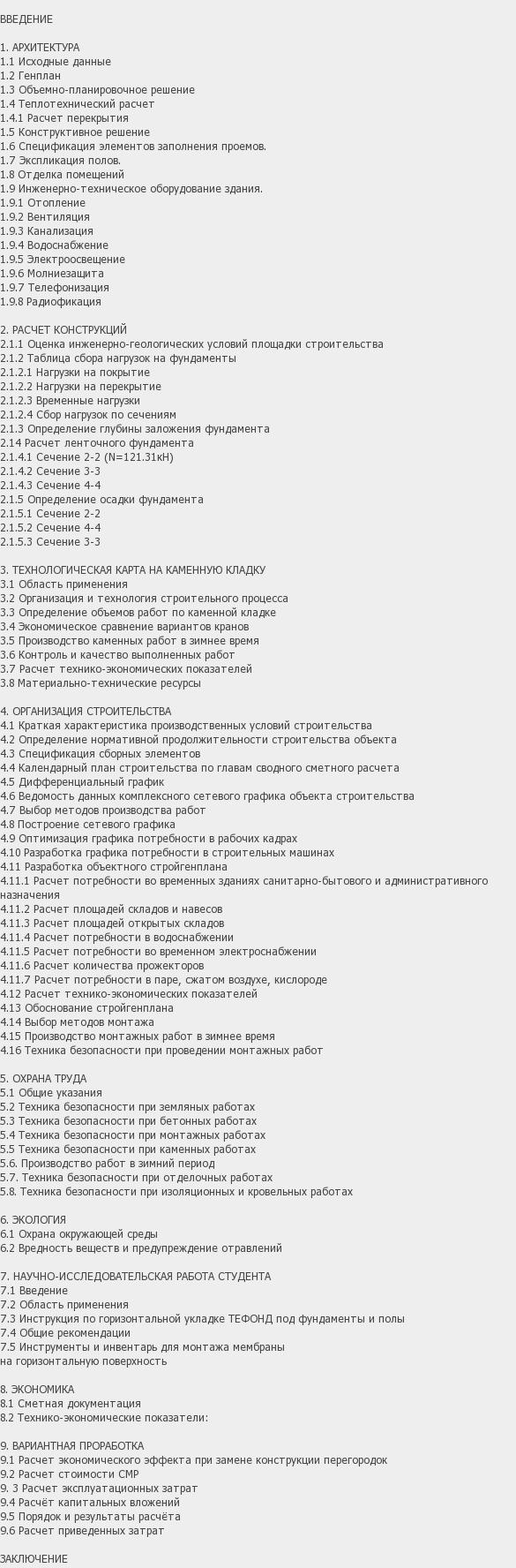

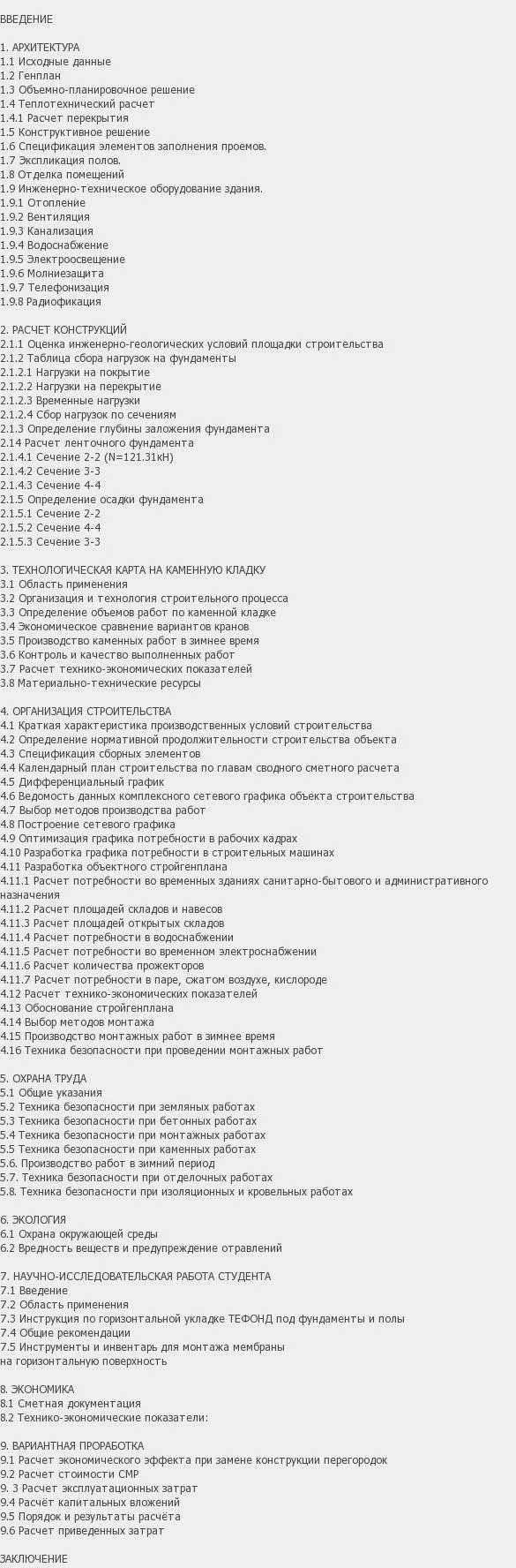

ВВЕДЕНИЕ

1. АРХИТЕКТУРА
1.1 Исходные данные
1.2 Генплан
1.3 Объемно-планировочное решение
1.4 Теплотехнический расчет
1.4.1 Расчет перекрытия
1.5 Конструктивное решение
1.6 Спецификация элементов заполнения проемов.
1.7 Экспликация полов.
1.8 Отделка помещений
1.9 Инженерно-техническое оборудование здания.
1.9.1 Отопление
1.9.2 Вентиляция
1.9.3 Канализация
1.9.4 Водоснабжение
1.9.5 Электроосвещение
1.9.6 Молниезащита
1.9.7 Телефонизация
1.9.8 Радиофикация

2. РАСЧЕТ КОНСТРУКЦИЙ
2.1.1 Оценка инженерно-геологических условий площадки строительства
2.1.2 Таблица сбора нагрузок на фундаменты
2.1.2.1 Нагрузки на покрытие
2.1.2.2 Нагрузки на перекрытие
2.1.2.3 Временные нагрузки
2.1.2.4 Сбор нагрузок по сечениям
2.1.3 Определение глубины заложения фундамента
2.14 Расчет ленточного фундамента
2.1.4.1 Сечение 2-2 (N=121.31кН)
2.1.4.2 Сечение 3-3
2.1.4.3 Сечение 4-4
2.1.5 Определение осадки фундамента
2.1.5.1 Сечение 2-2
2.1.5.2 Сечение 4-4
2.1.5.3 Сечение 3-3

3. ТЕХНОЛОГИЧЕСКАЯ КАРТА НА КАМЕННУЮ КЛАДКУ
3.1 Область применения
3.2 Организация и технология строительного процесса
3.3 Определение объемов работ по каменной кладке
3.4 Экономическое сравнение вариантов кранов
3.5 Производство каменных работ в зимнее время
3.6 Контроль и качество выполненных работ
3.7 Расчет технико-экономических показателей
3.8 Материально-технические ресурсы

4. ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА
4.1 Краткая характеристика производственных условий строительства
4.2 Определение нормативной продолжительности строительства объекта
4.3 Спецификация сборных элементов
4.4 Календарный план строительства по главам сводного сметного расчета
4.5 Дифференциальный график
4.6 Ведомость данных комплексного сетевого графика объекта строительства
4.7 Выбор методов производства работ
4.8 Построение сетевого графика
4.9 Оптимизация графика потребности в рабочих кадрах
4.10 Разработка графика потребности в строительных машинах
4.11 Разработка объектного стройгенплана
4.11.1 Расчет потребности во временных зданиях санитарно-бытового и административного назначения
4.11.2 Расчет площадей складов и навесов
4.11.3 Расчет площадей открытых складов
4.11.4 Расчет потребности в водоснабжении
4.11.5 Расчет потребности во временном электроснабжении
4.11.6 Расчет количества прожекторов
4.11.7 Расчет потребности в паре, сжатом воздухе, кислороде
4.12 Расчет технико-экономических показателей
4.13 Обоснование стройгенплана
4.14 Выбор методов монтажа
4.15 Производство монтажных работ в зимнее время
4.16 Техника безопасности при проведении монтажных работ

5. ОХРАНА ТРУДА
5.1 Общие указания
5.2 Техника безопасности при земляных работах
5.3 Техника безопасности при бетонных работах
5.4 Техника безопасности при монтажных работах
5.5 Техника безопасности при каменных работах
5.6. Производство работ в зимний период
5.7. Техника безопасности при отделочных работах
5.8. Техника безопасности при изоляционных и кровельных работах

6. ЭКОЛОГИЯ
6.1 Охрана окружающей среды
6.2 Вредность веществ и предупреждение отравлений

7. НАУЧНО-ИССЛЕДОВАТЕЛЬСКАЯ РАБОТА СТУДЕНТА
7.1 Введение
7.2 Область применения
7.3 Инструкция по горизонтальной укладке ТЕФОНД под фундаменты и полы
7.4 Общие рекомендации
7.5 Инструменты и инвентарь для монтажа мембраны
на горизонтальную поверхность

8. ЭКОНОМИКА
8.1 Сметная документация
8.2 Технико-экономические показатели:

9. ВАРИАНТНАЯ ПРОРАБОТКА
9.1 Расчет экономического эффекта при замене конструкции перегородок
9.2 Расчет стоимости СМР
9. 3 Расчет эксплуатационных затрат
9.4 Расчёт капитальных вложений
9.5 Порядок и результаты расчёта
9.6 Расчет приведенных затрат

ЗАКЛЮЧЕНИЕ
