Проект №1-103 "Здание каменного храма в г. Среднеуральск"

В современном мире происходит возражение строительство объектов церковного наследия. Один из самых интресных проектов ПГС в нашей подборке дипломов является здание двухпрестольного каменного храма.

Каменный храм вмещает 350 человек запроектирован трех главным двухпрестольным, имеет пристроенную звонницу. Тело храма увенчано луковичной главой на цилиндрическом барабане, алтарная апсида северного придела оформлена купольным завершением. Купель размещена в уровне перекрытия и на время проведения богослужения может быть перекрыта. Проектируемый храм имеет габаритные размеры (Д/Ш/В) – 24,15/14,8/20,325 метра.

Конструктивная схема каменного храма - неполный каркас. Фундамент - ленточный сборно-монолитный. Стены кирпичные с утеплителем «Rockwool». Столпы кирпичные сплошной кладки. Стены барабана центрального купола выполняются из кирпича. Перекрытия сборно-монолитные. Крыша стропильная из прокатных металлических балок. Кровля из тонколистового проката.

Архитетектура проекта выполнена на 3-х чертежах, расчетно - конструктивная часть на 3-х чертежах. Расчеты в дипломном проекте выполнялись в ПК «ЛИРА». В технологической части проекта проработан ППР на возведение кирпичных стен. Организационная часть предусматривает стройгенплан, календарный и сетевой график строительства храма. В экономическую часть проекта храма входит локальная, объектная смета и сводный сметный расчет объекта строительства.

Диплом ПГС содержит 10 чертежей Автокад с 174 листами записки выполненной в программе «Microsoft Office Word и Excel».

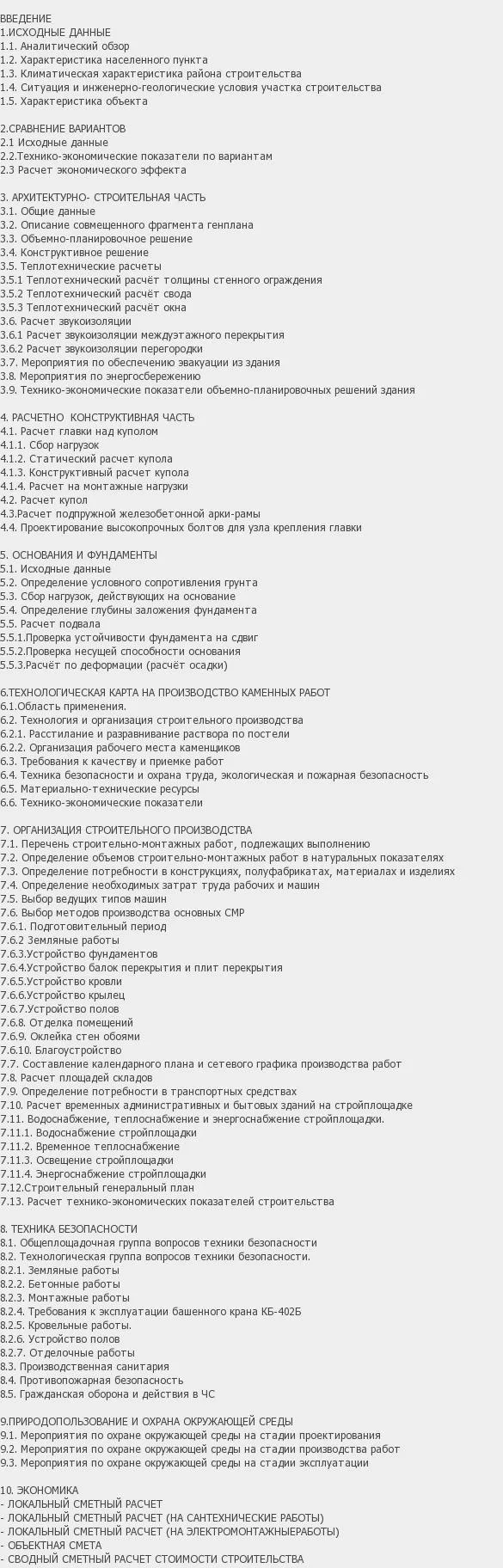

ВВЕДЕНИЕ
1.ИСХОДНЫЕ ДАННЫЕ
1.1. Аналитический обзор
1.2. Характеристика населенного пункта
1.3. Климатическая характеристика района строительства
1.4. Ситуация и инженерно-геологические условия участка строительства
1.5. Характеристика объекта

2.СРАВНЕНИЕ ВАРИАНТОВ
2.1 Исходные данные
2.2.Технико-экономические показатели по вариантам
2.3 Расчет экономического эффекта

3. АРХИТЕКТУРНО- СТРОИТЕЛЬНАЯ ЧАСТЬ
3.1. Общие данные
3.2. Описание совмещенного фрагмента генплана
3.3. Объемно-планировочное решение
3.4. Конструктивное решение
3.5. Теплотехнические расчеты
3.5.1 Теплотехнический расчёт толщины стенного ограждения
3.5.2 Теплотехнический расчёт свода
3.5.3 Теплотехнический расчёт окна
3.6. Расчет звукоизоляции
3.6.1 Расчет звукоизоляции междуэтажного перекрытия
3.6.2 Расчет звукоизоляции перегородки
3.7. Мероприятия по обеспечению эвакуации из здания
3.8. Мероприятия по энергосбережению
3.9. Технико-экономические показатели объемно-планировочных решений здания

4. РАСЧЕТНО – КОНСТРУКТИВНАЯ ЧАСТЬ
4.1. Расчет главки над куполом
4.1.1. Сбор нагрузок
4.1.2. Статический расчет купола
4.1.3. Конструктивный расчет купола
4.1.4. Расчет на монтажные нагрузки
4.2. Расчет купол
4.3.Расчет подпружной железобетонной арки-рамы
4.4. Проектирование высокопрочных болтов для узла крепления главки

5. ОСНОВАНИЯ И ФУНДАМЕНТЫ
5.1. Исходные данные
5.2. Определение условного сопротивления грунта
5.3. Сбор нагрузок, действующих на основание
5.4. Определение глубины заложения фундамента
5.5. Расчет подвала
5.5.1.Проверка устойчивости фундамента на сдвиг
5.5.2.Проверка несущей способности основания
5.5.3.Расчёт по деформации (расчёт осадки)

6.ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ПРОИЗВОДСТВО КАМЕННЫХ РАБОТ
6.1.Область применения.
6.2. Технология и организация строительного производства
6.2.1. Расстилание и разравнивание раствора по постели
6.2.2. Организация рабочего места каменщиков
6.3. Требования к качеству и приемке работ
6.4. Техника безопасности и охрана труда, экологическая и пожарная безопасность
6.5. Материально-технические ресурсы
6.6. Технико-экономические показатели

7. ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
7.1. Перечень строительно-монтажных работ, подлежащих выполнению
7.2. Определение объемов строительно-монтажных работ в натуральных показателях
7.3. Определение потребности в конструкциях, полуфабрикатах, материалах и изделиях
7.4. Определение необходимых затрат труда рабочих и машин
7.5. Выбор ведущих типов машин
7.6. Выбор методов производства основных СМР
7.6.1. Подготовительный период
7.6.2 3емляные работы
7.6.3.Устройство фундаментов
7.6.4.Устройство балок перекрытия и плит перекрытия
7.6.5.Устройство кровли
7.6.6.Устройство крылец
7.6.7.Устройство полов
7.6.8. Отделка помещений
7.6.9. Оклейка стен обоями
7.6.10. Благоустройство
7.7. Составление календарного плана и сетевого графика производства работ
7.8. Расчет площадей складов
7.9. Определение потребности в транспортных средствах
7.10. Расчет временных административных и бытовых зданий на стройплощадке
7.11. Водоснабжение, теплоснабжение и энергоснабжение стройплощадки.
7.11.1. Водоснабжение стройплощадки
7.11.2. Временное теплоснабжение
7.11.3. Освещение стройплощадки
7.11.4. Энергоснабжение стройплощадки
7.12.Строительный генеральный план
7.13. Расчет технико-экономических показателей строительства

8. ТЕХНИКА БЕЗОПАСНОСТИ
8.1. Общеплощадочная группа вопросов техники безопасности
8.2. Технологическая группа вопросов техники безопасности.
8.2.1. Земляные работы
8.2.2. Бетонные работы
8.2.3. Монтажные работы
8.2.4. Требования к эксплуатации башенного крана КБ-402Б
8.2.5. Кровельные работы.
8.2.6. Устройство полов
8.2.7. Отделочные работы
8.3. Производственная санитария
8.4. Противопожарная безопасность
8.5. Гражданская оборона и действия в ЧС

9.ПРИРОДОПОЛЬЗОВАНИЕ И ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
9.1. Мероприятия по охране окружающей среды на стадии проектирования
9.2. Мероприятия по охране окружающей среды на стадии производства работ
9.3. Мероприятия по охране окружающей среды на стадии эксплуатации

10. ЭКОНОМИКА
- ЛОКАЛЬНЫЙ СМЕТНЫЙ РАСЧЕТ
- ЛОКАЛЬНЫЙ СМЕТНЫЙ РАСЧЕТ (НА САНТЕХНИЧЕСКИЕ РАБОТЫ)
- ЛОКАЛЬНЫЙ СМЕТНЫЙ РАСЧЕТ (НА ЭЛЕКТРОМОНТАЖНЫЕРАБОТЫ)
- ОБЪЕКТНАЯ СМЕТА
- СВОДНЫЙ СМЕТНЫЙ РАСЧЕТ СТОИМОСТИ СТРОИТЕЛЬСТВА
