Проект №1-315 "Реконструкция здания клуба-столовой в лагере в г. Нижнекамск"

Реконструкция здания клуба-столовой в лагере «Юность» в Республике Татарстан – название готового дипломного проекта, который Вы можете приобрести на нашем сайте. Реконструкция здания клуба-столовой предусматривает собой надстройку мансардного этажа на выносных, отдельно стоящих колоннах для устройства дополнительного обеденного зала и ремонт части помещений 1 и 2 этажей для размещения вспомогательных и подсобных помещений. Габариты здания: длина - 47.5 м, ширина - 30 м, высота – 13.95 м.

Каркас - схема каркаса рамно-связевая. Каркас состоит из колонн сечением 300х300 мм и ригелей высотой 450 мм. Наружные и внутренние стены - кирпичные несущие. Толщина наружных стен 510 мм. Перекрытия в столовой и клубных помещениях приняты из железобетонных многопустотных плит. В направлении перепендикулярном ригелям, предусмотрены "связевые" плиты. Перекрытие зрительного зала осуществляется 12-метровыми ребристыми предварительно напряженными плитами по серии ПК-01-99/62. Перегородки - кирпичные толщиной 120 мм, гипсолитовые толщиной 80 мм и из стеклоблоков толщиной 60 мм. Мансардный этаж запроектирован на отдельно стоящих выносных колоннах из метал. труб ф530х8, стойки входной группы - двутавр 35Ш1.Фундаменты под колонны - монолитные столбчатые ф1 220 мм, фундаменты под входную группу - монолитный ростверк на буронабивных сваях. Наружные стены - витражная система, устанавливающаяся на монолитной ж.б. пояс, выполненный по сущ. кирпичной кладке несущих стен. Покрытие - металлические балки (входная группа) и мет. фермы типа "МОЛОДЕЧНО", мет. прогоны, панели типа "СЭНДВИЧ" с уклоном 10% в наружную водосточную систему.

В готовом дипломе содержится 228 листов пояснительной записки в программе «Word» (в том числе расчеты и эскизы программы «Scad»), 13 листов чертежей в программе «AutoCad».

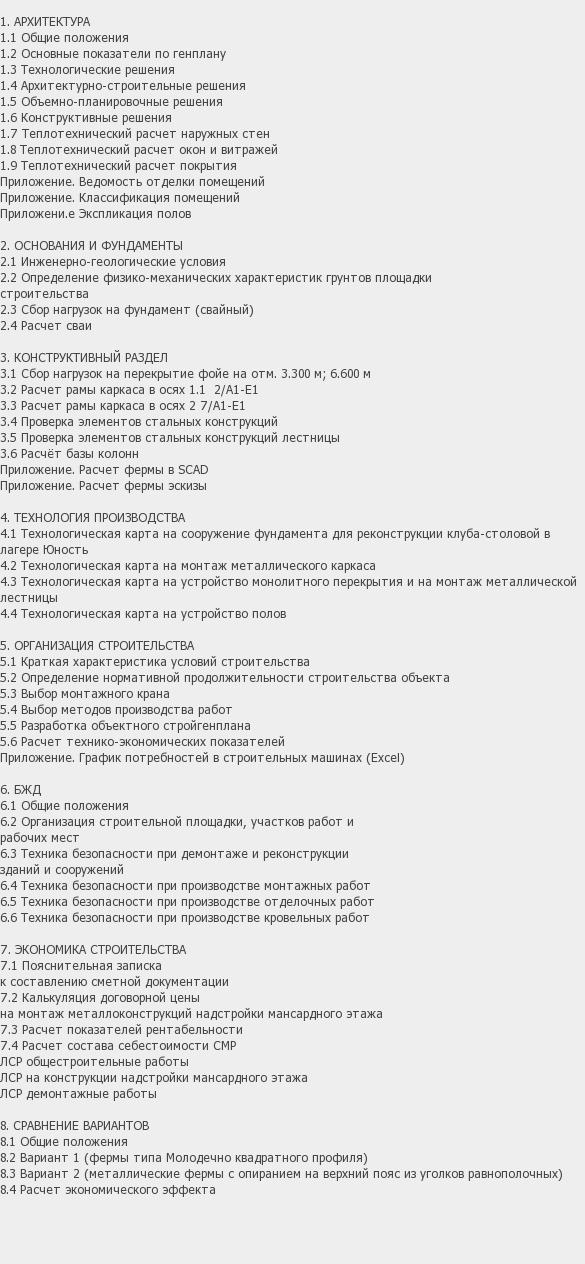

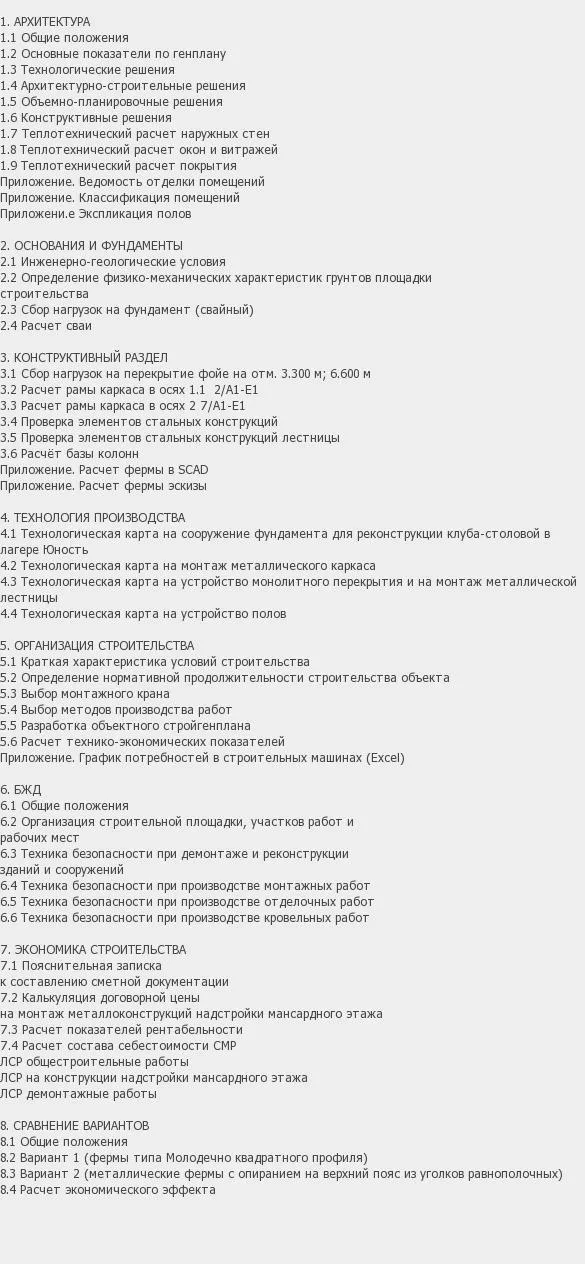

1. АРХИТЕКТУРА
1.1 Общие положения
1.2 Основные показатели по генплану
1.3 Технологические решения
1.4 Архитектурно-строительные решения
1.5 Объемно-планировочные решения
1.6 Конструктивные решения
1.7 Теплотехнический расчет наружных стен
1.8 Теплотехнический расчет окон и витражей
1.9 Теплотехнический расчет покрытия
Приложение. Ведомость отделки помещений
Приложение. Классификация помещений
Приложени.е Экспликация полов

2. ОСНОВАНИЯ И ФУНДАМЕНТЫ
2.1 Инженерно-геологические условия
2.2 Определение физико-механических характеристик грунтов площадки
строительства
2.3 Сбор нагрузок на фундамент (свайный)
2.4 Расчет сваи

3. КОНСТРУКТИВНЫЙ РАЗДЕЛ
3.1 Сбор нагрузок на перекрытие фойе на отм. 3.300 м; 6.600 м
3.2 Расчет рамы каркаса в осях 1.1 – 2/А1-Е1
3.3 Расчет рамы каркаса в осях 2 –7/А1-Е1
3.4 Проверка элементов стальных конструкций
3.5 Проверка элементов стальных конструкций лестницы
3.6 Расчёт базы колонн
Приложение. Расчет фермы в SCAD
Приложение. Расчет фермы эскизы

4. ТЕХНОЛОГИЯ ПРОИЗВОДСТВА
4.1 Технологическая карта на сооружение фундамента для реконструкции клуба-столовой в лагере «Юность»
4.2 Технологическая карта на монтаж металлического каркаса
4.3 Технологическая карта на устройство монолитного перекрытия и на монтаж металлической лестницы
4.4 Технологическая карта на устройство полов

5. ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА
5.1 Краткая характеристика условий строительства
5.2 Определение нормативной продолжительности строительства объекта
5.3 Выбор монтажного крана
5.4 Выбор методов производства работ
5.5 Разработка объектного стройгенплана
5.6 Расчет технико-экономических показателей
Приложение. График потребностей в строительных машинах (Excel)

6. БЖД
6.1 Общие положения
6.2 Организация строительной площадки, участков работ и
рабочих мест
6.3 Техника безопасности при демонтаже и реконструкции
зданий и сооружений
6.4 Техника безопасности при производстве монтажных работ
6.5 Техника безопасности при производстве отделочных работ
6.6 Техника безопасности при производстве кровельных работ

7. ЭКОНОМИКА СТРОИТЕЛЬСТВА
7.1 Пояснительная записка
к составлению сметной документации
7.2 Калькуляция договорной цены
на монтаж металлоконструкций надстройки мансардного этажа
7.3 Расчет показателей рентабельности
7.4 Расчет состава себестоимости СМР
ЛСР общестроительные работы
ЛСР на конструкции надстройки мансардного этажа
ЛСР демонтажные работы

8. СРАВНЕНИЕ ВАРИАНТОВ
8.1 Общие положения
8.2 Вариант 1 (фермы типа «Молодечно» квадратного профиля)
8.3 Вариант 2 (металлические фермы с опиранием на верхний пояс из уголков равнополочных)
8.4 Расчет экономического эффекта
