Проект №2-157 "Одноподъездный жилой дом в г. Энгельс"

Хороший дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Проект на тему «Одноподъездный монолитный жилой дом». В доме предусмотрено 40 квартир. Высота этажа 2,7 м. Верхний этаж – технический, в котором частично расположено машинное помещение лифтовой. Жилой дом имеет габаритные размеры (Д/Ш/В) – 24,2/15,48/34,62 метра.

Проектируемый дом каркасны с несущими стенами. Фундамент монолитный железобетонный ростверк высотой 500 мм, на свайном поле из задавливаемых свай сечением 400-400 мм. Перекрытия безбалочные из монолитного железобетона толщиной150 мм. Стены ограждающими конструкциями являются стены из газосиликатных блоков толщиной 400 мм. Кровля – плоская.

В дипломном проекте расчёты монолитной плиты перекрытия выполняются при помощи программного комплекса «Мономах», а монолитного ростверка ручным способом. В проекте представлены 3 технологические карты на: погружение свай методом вдавливания, монтаж лестничного марша, армирование стен.
В организационном разделе представлена циклограмма объектного потока, график движения рабочей силы, сетевой график и стройгенплан. Сметная документация составлена с использованием программного комплекса Гранд-СМЕТА.

В проекте содержится 21 лист чертежей в программе «AutoCAD» 108 листов пояснительной записки выполненной в программе MS «Word».

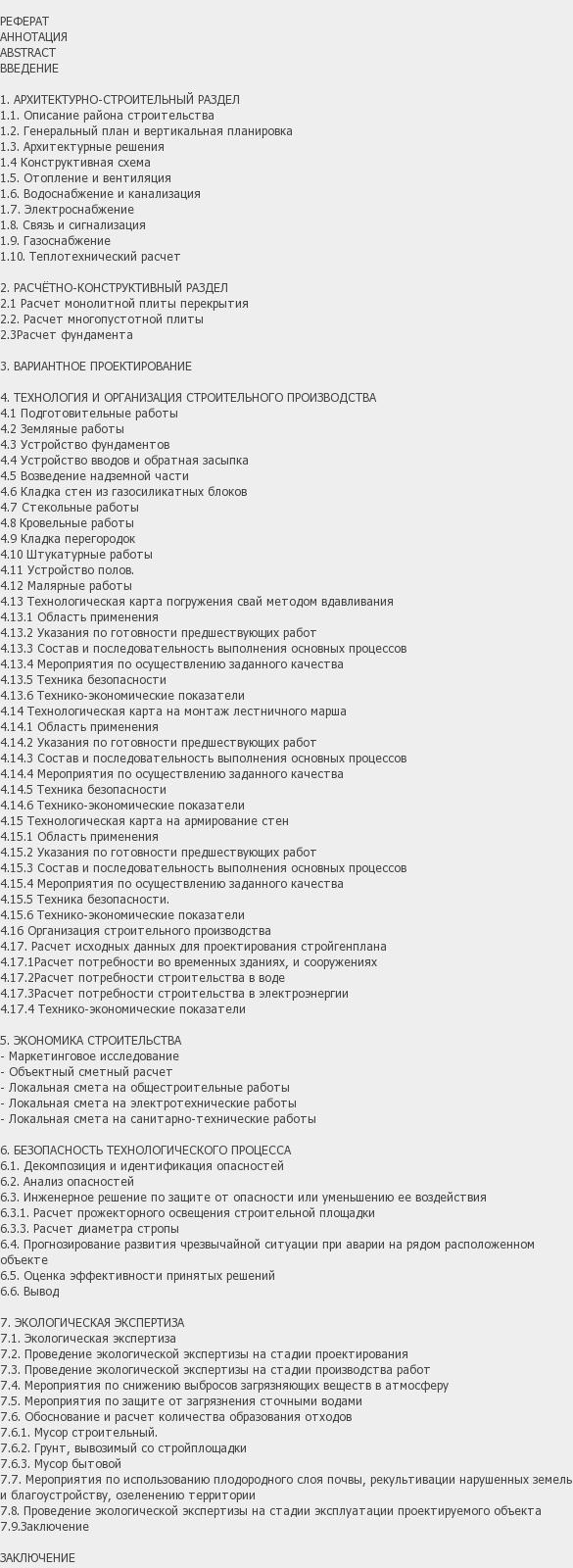

РЕФЕРАТ
АННОТАЦИЯ
ABSTRACT
ВВЕДЕНИЕ

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1. Описание района строительства
1.2. Генеральный план и вертикальная планировка
1.3. Архитектурные решения
1.4 Конструктивная схема
1.5. Отопление и вентиляция
1.6. Водоснабжение и канализация
1.7. Электроснабжение
1.8. Связь и сигнализация
1.9. Газоснабжение
1.10. Теплотехнический расчет

2. РАСЧЁТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
2.1 Расчет монолитной плиты перекрытия
2.2. Расчет многопустотной плиты
2.3Расчет фундамента

3. ВАРИАНТНОЕ ПРОЕКТИРОВАНИЕ

4. ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
4.1 Подготовительные работы
4.2 Земляные работы
4.3 Устройство фундаментов
4.4 Устройство вводов и обратная засыпка
4.5 Возведение надземной части
4.6 Кладка стен из газосиликатных блоков
4.7 Стекольные работы
4.8 Кровельные работы
4.9 Кладка перегородок
4.10 Штукатурные работы
4.11 Устройство полов.
4.12 Малярные работы
4.13 Технологическая карта погружения свай методом вдавливания
4.13.1 Область применения
4.13.2 Указания по готовности предшествующих работ
4.13.3 Состав и последовательность выполнения основных процессов
4.13.4 Мероприятия по осуществлению заданного качества
4.13.5 Техника безопасности
4.13.6 Технико-экономические показатели
4.14 Технологическая карта на монтаж лестничного марша
4.14.1 Область применения
4.14.2 Указания по готовности предшествующих работ
4.14.3 Состав и последовательность выполнения основных процессов
4.14.4 Мероприятия по осуществлению заданного качества
4.14.5 Техника безопасности
4.14.6 Технико-экономические показатели
4.15 Технологическая карта на армирование стен
4.15.1 Область применения
4.15.2 Указания по готовности предшествующих работ
4.15.3 Состав и последовательность выполнения основных процессов
4.15.4 Мероприятия по осуществлению заданного качества
4.15.5 Техника безопасности.
4.15.6 Технико-экономические показатели
4.16 Организация строительного производства
4.17. Расчет исходных данных для проектирования стройгенплана
4.17.1Расчет потребности во временных зданиях, и сооружениях
4.17.2Расчет потребности строительства в воде
4.17.3Расчет потребности строительства в электроэнергии
4.17.4 Технико-экономические показатели

5. ЭКОНОМИКА СТРОИТЕЛЬСТВА
- Маркетинговое исследование
- Объектный сметный расчет
- Локальная смета на общестроительные работы
- Локальная смета на электротехнические работы
- Локальная смета на санитарно-технические работы

6. БЕЗОПАСНОСТЬ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА
6.1. Декомпозиция и идентификация опасностей
6.2. Анализ опасностей
6.3. Инженерное решение по защите от опасности или уменьшению ее воздействия
6.3.1. Расчет прожекторного освещения строительной площадки
6.3.3. Расчет диаметра стропы
6.4. Прогнозирование развития чрезвычайной ситуации при аварии на рядом расположенном объекте
6.5. Оценка эффективности принятых решений
6.6. Вывод

7. ЭКОЛОГИЧЕСКАЯ ЭКСПЕРТИЗА
7.1. Экологическая экспертиза
7.2. Проведение экологической экспертизы на стадии проектирования
7.3. Проведение экологической экспертизы на стадии производства работ
7.4. Мероприятия по снижению выбросов загрязняющих веществ в атмосферу
7.5. Мероприятия по защите от загрязнения сточными водами
7.6. Обоснование и расчет количества образования отходов
7.6.1. Мусор строительный.
7.6.2. Грунт, вывозимый со стройплощадки
7.6.3. Мусор бытовой
7.7. Мероприятия по использованию плодородного слоя почвы, рекультивации нарушенных земель и благоустройству, озеленению территории
7.8. Проведение экологической экспертизы на стадии эксплуатации проектируемого объекта
7.9.Заключение

ЗАКЛЮЧЕНИЕ
