Проект №1-312 "Универсальный спортивно-оздоровителный комплекс в г. Ярославль"

Готовый диплом на тему «Спортивно-оздоровителный комплекс» представляет собой каркасно-монолитное двухэтажное здание с подвалом, в плане имеет форму многоугольника периметром 295 м.

Высота здания составляет 22,2 м. На первом этаже располагаются вестибюли, гардеробы, арена и трибуны. Так же на первом этаже находятся различные подсобные помещения, инвентарные комнаты, буфет, бильярдная. На втором этаже расположены выходы на верхние ярусы трибун, залы бокса и аэробики, конференц-зал, два кафе, рабочие помещения администрации комплекса, ложа прессы и комментаторская.

Здание двухэтажное, высота этажей 4,5 м. Наружные стены толщиной 380 мм выполнены из монолитного железобетона с наружным утеплением из плит «ROCWOOL» и облицовкой фасадными плитами «Алюкобонд», внутренние – монолитные железобетонные толщиной 200 мм. Перекрытие также выполнено монолитным железобетонным толщиной 200мм. Ребристо-кольцевой купол со связями опирается на 36 колонн через железобетонное опорное кольцо.

Конструкция купола состоит из 36 ребер, установленных в радиальном направлении и соединяемых между собой 5 рядами промежуточных колец и связями, расположенными через сектор. Статический расчет выполнен в ПК ЛИРА, подбор профилей с помощью комплекса «ЛИР-СТК». Ребра и связи купола выполнены из гнутозамкнутого профиля «Молодечно», верхнее опорное кольцо из швеллера, промежуточные кольца - из стальных прямошовных труб.

Фундаменты приняты отдельно стоящие с опиранием в прочном грунте и глубиной заложения 6,5 метра. По наружному контуру для увеличения жесткости добавлен монолитный ленточный фундамент. Расчет фундаментов выполнен с помощью программы «УЛИСС».

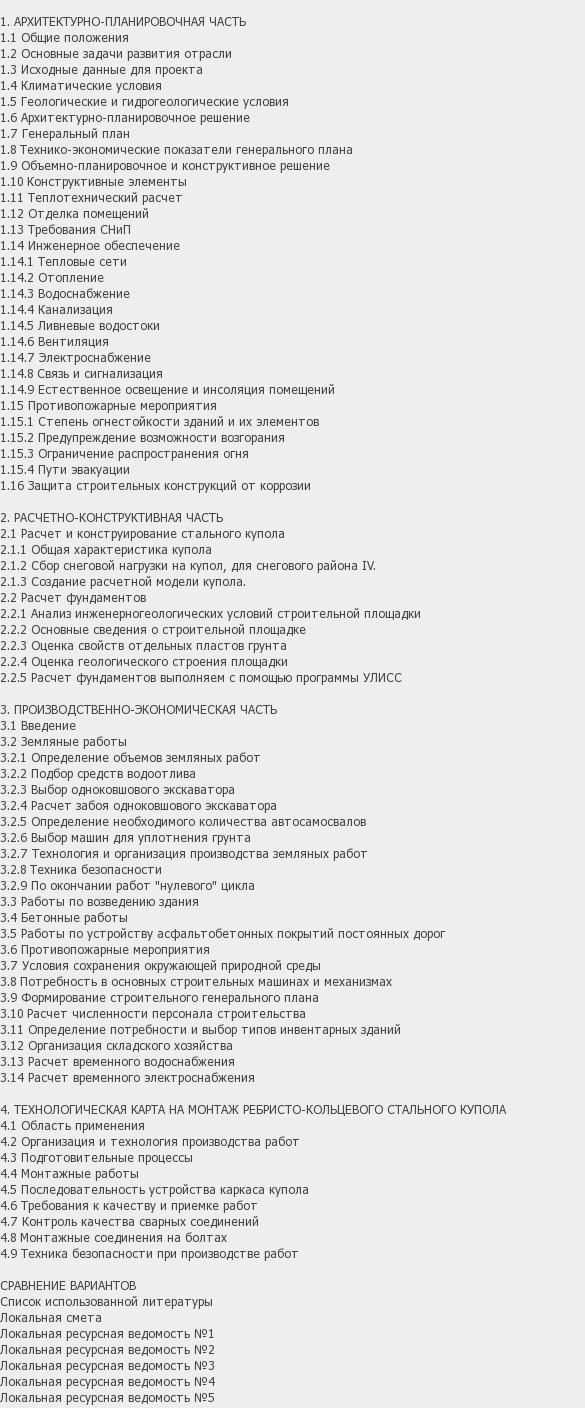

В проекте содержится 11 листов чертежей dwg, выполненных в программе «AutoCAD» и 86 лисов записки выполненной в программе «Word» и «Exсel».
