Проект №1-222 "Теннисный корт в г. Нижний Новгород"

Отличного качества чертежи теннисного корта (планы, фасады, разрезы и др.) представлены в дипломной работе из нашей коллекции готовых выпускных квалификационных работ по специальности ПГС.

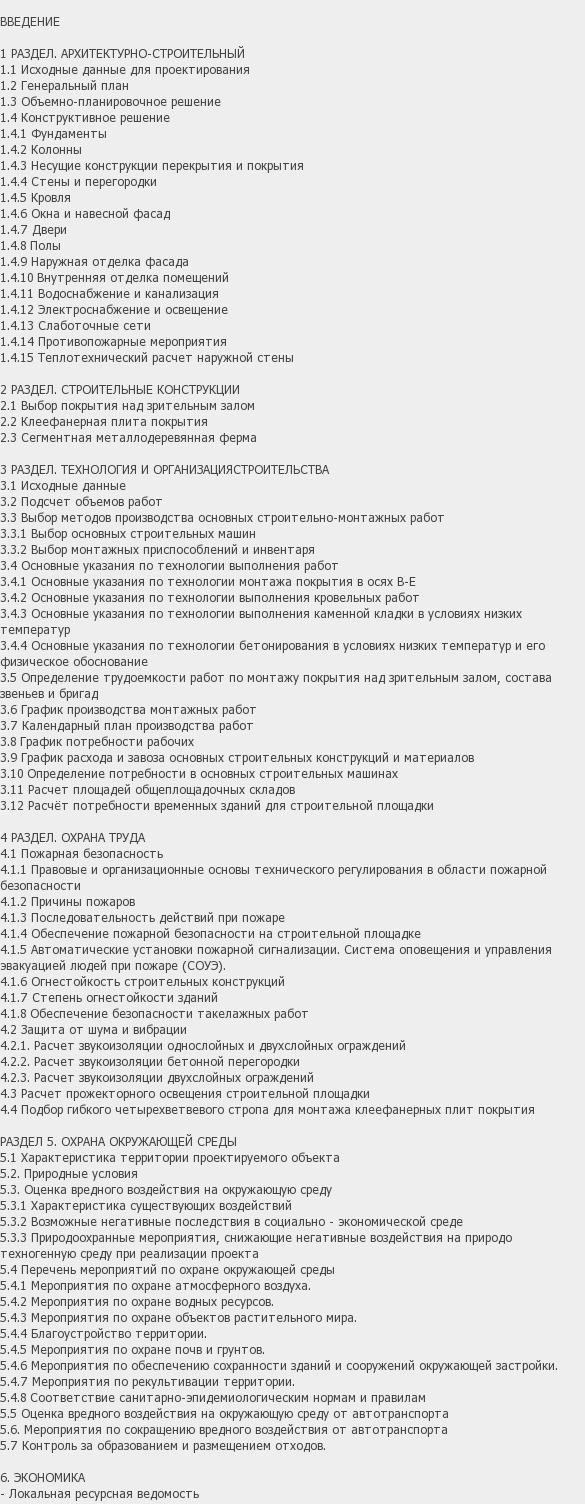

Состав диплома по строительству - 138 листов пояснительной записки в программе «Microsoft Office Word и Excel» и 12 чертежей AutoCAD.

В объеме графической части дипломной работы: архитектура 7 чертежей, строительные конструкции 2 чертежа, технологии производства и организации строительства 3 чертежа.

Расчеты строительных конструкций выполнены без использования программных комплексов.

В расчетная часть проекта предусматривает конструирование плиты покрытия и конструирование металлодеревянной фермы. В технологической части проекта выполнен ППР на монтаж конструкций. В организационной части проекта представлен календарный план и стройгенплан теннисного корта.

Проектируемый теннисный корт закрытого типа. Трибуны располагаются по периметру арены. Основной зал с трибунами вмещает 2230 зрителей. В верхней зоне размещается административный блок. В нижней зоне располагаются служебно-хозяйственные помещения. Объект имеет максимальные габаритные размеры в осях (Д/Ш/В) – 89,0/61,9/22,5 метров.

Проектируемый крытый теннисный корт разработан в двух конструктивных системах: каркасной системе и комбинированной системе, под стены - ленточные монолитные. Фундаменты под колонны - монолитные железобетонные стаканного типа. Стены выполнены из силикатного кирпича. Колонны монолитные железобетонные сечением 0,5х0,5 м. Покрытие сегментные металлодеревянные фермы. Кровля клеефанерные утепленные плиты.
