Проект №1-31 "Ледовый дворец в г. Россошь"

Дипломный проект ледовый дворец детально описывает строительство объекта от начала до завершения строительно – монтажных работ на объекте.

Ледовый дворец предназначен для проведения тренировочных занятий и соревнований хоккейных клубов и секций фигурного катания. Здание 2-ух этажное, помимо катка и вспомогательных помещений, в здании предусмотрено кафе на 48 посетителей. Трибуны дворца вмещают 500 зрителей. Ледовый дворец имеет максимальные габаритные размеры (Д/Ш/В) – 94,05/48,7/13,0 метра.

Конструктивная схема объекта смешанная. Непосредственно каток выполнен в каркасном исполнении, вспомогательные помещения в бескаркасном варианте. Каркасная часть выполнена в железобетонном варианте, бескаркасная часть из кирпичных стен, на ленточном фундаменте. Фундамент каркасной части, железобетонный отдельно стоящий. Перекрытие и покрытие, многопустотные плиты. Ограждающие конструкции из керамического кирпича. Кровля смешанная.

В составе ВКР архитектура - 5 чертежей, расчетная часть – 5 чертежа, организационная часть - 2 чертежа. В дипломе для расчета строительных конструкций применялась программа «Лира 9.4». В организационной части разработан строительный генеральный план ледового двора и временной календарный план его строительства.

Объем диплома ВКР 12 листов чертежей «Автокада» и 102 листа описания текстовом редакторе «Word».

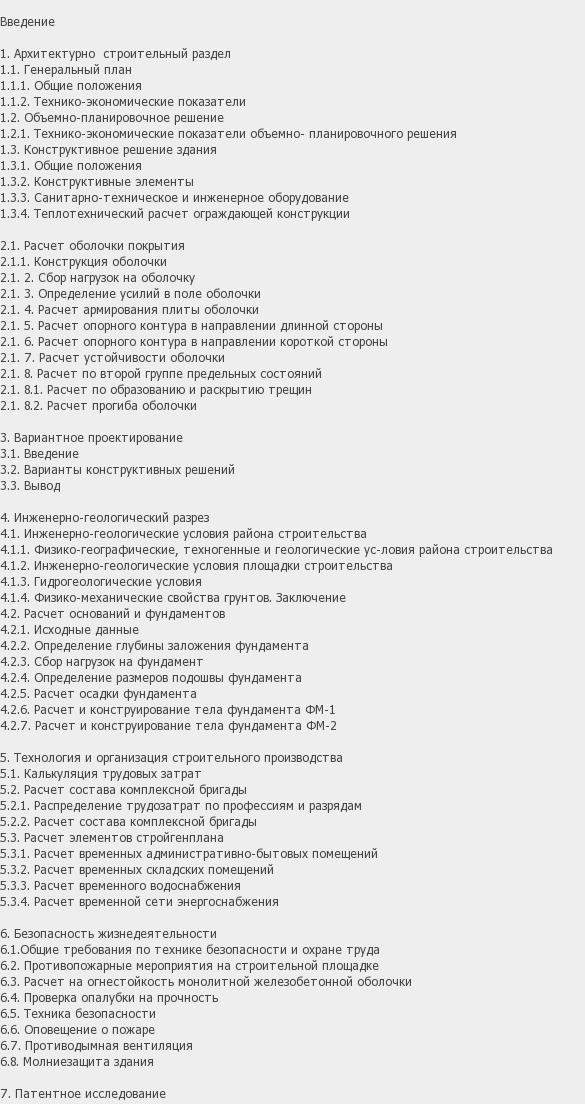

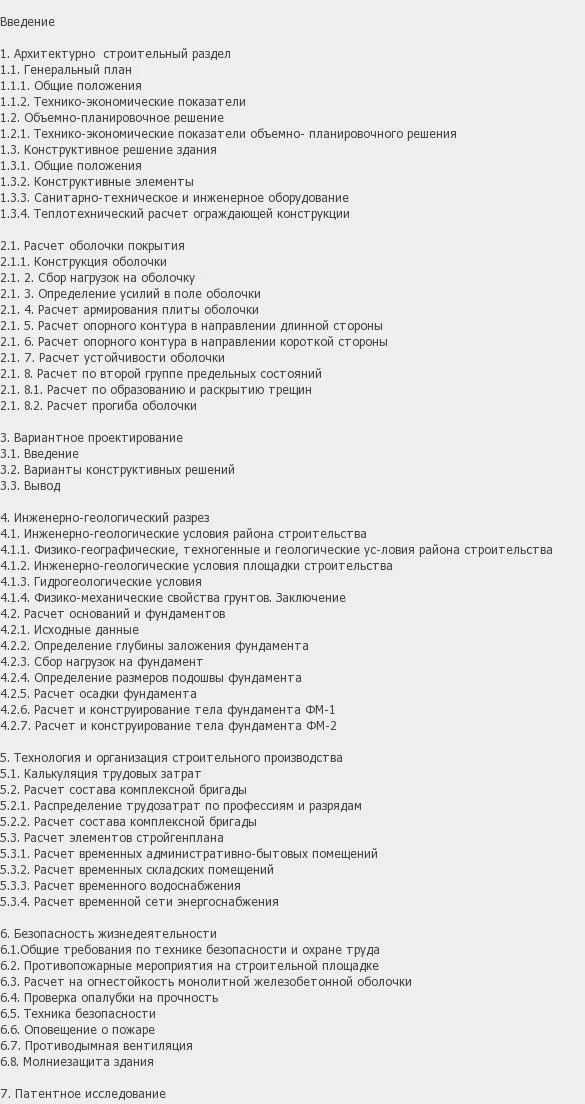

Введение

1. Архитектурно – строительный раздел
1.1. Генеральный план
1.1.1. Общие положения
1.1.2. Технико-экономические показатели
1.2. Объемно-планировочное решение
1.2.1. Технико-экономические показатели объемно- планировочного решения
1.3. Конструктивное решение здания
1.3.1. Общие положения
1.3.2. Конструктивные элементы
1.3.3. Санитарно-техническое и инженерное оборудование
1.3.4. Теплотехнический расчет ограждающей конструкции

2.1. Расчет оболочки покрытия
2.1.1. Конструкция оболочки
2.1. 2. Сбор нагрузок на оболочку
2.1. 3. Определение усилий в поле оболочки
2.1. 4. Расчет армирования плиты оболочки
2.1. 5. Расчет опорного контура в направлении длинной стороны
2.1. 6. Расчет опорного контура в направлении короткой стороны
2.1. 7. Расчет устойчивости оболочки
2.1. 8. Расчет по второй группе предельных состояний
2.1. 8.1. Расчет по образованию и раскрытию трещин
2.1. 8.2. Расчет прогиба оболочки

3. Вариантное проектирование
3.1. Введение
3.2. Варианты конструктивных решений
3.3. Вывод

4. Инженерно-геологический разрез
4.1. Инженерно-геологические условия района строительства
4.1.1. Физико-географические, техногенные и геологические ус-ловия района строительства
4.1.2. Инженерно-геологические условия площадки строительства
4.1.3. Гидрогеологические условия
4.1.4. Физико-механические свойства грунтов. Заключение
4.2. Расчет оснований и фундаментов
4.2.1. Исходные данные
4.2.2. Определение глубины заложения фундамента
4.2.3. Сбор нагрузок на фундамент
4.2.4. Определение размеров подошвы фундамента
4.2.5. Расчет осадки фундамента
4.2.6. Расчет и конструирование тела фундамента ФМ-1
4.2.7. Расчет и конструирование тела фундамента ФМ-2

5. Технология и организация строительного производства
5.1. Калькуляция трудовых затрат
5.2. Расчет состава комплексной бригады
5.2.1. Распределение трудозатрат по профессиям и разрядам
5.2.2. Расчет состава комплексной бригады
5.3. Расчет элементов стройгенплана
5.3.1. Расчет временных административно-бытовых помещений
5.3.2. Расчет временных складских помещений
5.3.3. Расчет временного водоснабжения
5.3.4. Расчет временной сети энергоснабжения

6. Безопасность жизнедеятельности
6.1.Общие требования по технике безопасности и охране труда
6.2. Противопожарные мероприятия на строительной площадке
6.3. Расчет на огнестойкость монолитной железобетонной оболочки
6.4. Проверка опалубки на прочность
6.5. Техника безопасности
6.6. Оповещение о пожаре
6.7. Противодымная вентиляция
6.8. Молниезащита здания

7. Патентное исследование
