Проект №1-160 "Ледовый дворец спорта г. Новосибирск"

Скачать бесплатно план, фасад или разрез ледовой арены Вы можете в DEMO версии уникального диплома, на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

В дипломном проекте выполнено: 12 листов в ПК «AutoCAD» и 115 листов пояснительной записки в ПК «MS Word».

В графической части диплома содержатся следующие чертежи: архитектуры - 3 шт, расчет конструкций - 3 шт, технологической и организационной части - 2 шт.

В проекте конструкции рассчитаны в ПК «SCAD». В технологической части проекта выполнены схемы монтажа балок, узлы, схема монтажа колонн, схема монтажа укрупнительных блоков и колонн. В организационном разделе разработан строительства ледовой арены.

В основном блоке расположено хоккейное поле размером 30х61 м. Трибуны вмещают 7000 тыс. человек. Под трибунное пространство используется для вестибюля и гардероба. В здании предусмотрены буфеты, медпункт, беговая дорожка, зал силовой подготовки, гараж для машин по уходу за льдом. Проектируемое здание имеет максимальные габаритные размеры в осях (Д/Ш/В) – 120,0/93,4/17,5 метров.

Конструктивная схема – каркас в металлическом исполнении. Фундаменты – железобетонные столбчатые. Колонны – металлические, ферма металлическая с пролетом 72,4 м. Ограждающие наружные стены из керамического кирпича с утеплением и облицовкой вентилируемым фасадом. Крыша здания – плоская. (ъ)

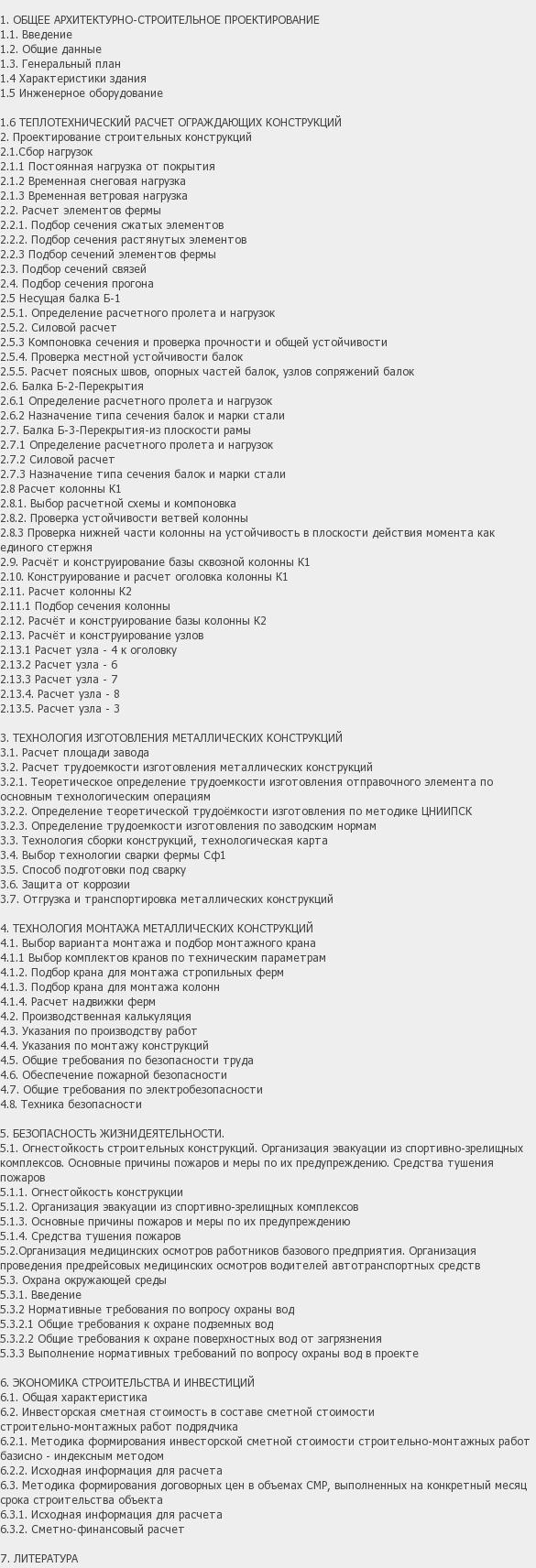

1. ОБЩЕЕ АРХИТЕКТУРНО-СТРОИТЕЛЬНОЕ ПРОЕКТИРОВАНИЕ
1.1. Введение
1.2. Общие данные
1.3. Генеральный план
1.4 Характеристики здания
1.5 Инженерное оборудование

1.6 ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
2. Проектирование строительных конструкций
2.1.Сбор нагрузок
2.1.1 Постоянная нагрузка от покрытия
2.1.2 Временная снеговая нагрузка
2.1.3 Временная ветровая нагрузка
2.2. Расчет элементов фермы
2.2.1. Подбор сечения сжатых элементов
2.2.2. Подбор сечения растянутых элементов
2.2.3 Подбор сечений элементов фермы
2.3. Подбор сечений связей
2.4. Подбор сечения прогона
2.5 Несущая балка Б-1
2.5.1. Определение расчетного пролета и нагрузок
2.5.2. Силовой расчет
2.5.3 Компоновка сечения и проверка прочности и общей устойчивости
2.5.4. Проверка местной устойчивости балок
2.5.5. Расчет поясных швов, опорных частей балок, узлов сопряжений балок
2.6. Балка Б-2-Перекрытия
2.6.1 Определение расчетного пролета и нагрузок
2.6.2 Назначение типа сечения балок и марки стали
2.7. Балка Б-3-Перекрытия-из плоскости рамы
2.7.1 Определение расчетного пролета и нагрузок
2.7.2 Силовой расчет
2.7.3 Назначение типа сечения балок и марки стали
2.8 Расчет колонны К1
2.8.1. Выбор расчетной схемы и компоновка
2.8.2. Проверка устойчивости ветвей колонны
2.8.3 Проверка нижней части колонны на устойчивость в плоскости действия момента как единого стержня
2.9. Расчёт и конструирование базы сквозной колонны К1
2.10. Конструирование и расчет оголовка колонны К1
2.11. Расчет колонны К2
2.11.1 Подбор сечения колонны
2.12. Расчёт и конструирование базы колонны К2
2.13. Расчёт и конструирование узлов
2.13.1 Расчет узла - 4 к оголовку
2.13.2 Расчет узла - 6
2.13.3 Расчет узла - 7
2.13.4. Расчет узла - 8
2.13.5. Расчет узла - 3

3. ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ
3.1. Расчет площади завода
3.2. Расчет трудоемкости изготовления металлических конструкций
3.2.1. Теоретическое определение трудоемкости изготовления отправочного элемента по основным технологическим операциям
3.2.2. Определение теоретической трудоёмкости изготовления по методике ЦНИИПСК
3.2.3. Определение трудоемкости изготовления по заводским нормам
3.3. Технология сборки конструкций, технологическая карта
3.4. Выбор технологии сварки фермы Сф1
3.5. Способ подготовки под сварку
3.6. Защита от коррозии
3.7. Отгрузка и транспортировка металлических конструкций

4. ТЕХНОЛОГИЯ МОНТАЖА МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ
4.1. Выбор варианта монтажа и подбор монтажного крана
4.1.1 Выбор комплектов кранов по техническим параметрам
4.1.2. Подбор крана для монтажа стропильных ферм
4.1.3. Подбор крана для монтажа колонн
4.1.4. Расчет надвижки ферм
4.2. Производственная калькуляция
4.3. Указания по производству работ
4.4. Указания по монтажу конструкций
4.5. Общие требования по безопасности труда
4.6. Обеспечение пожарной безопасности
4.7. Общие требования по электробезопасности
4.8. Техника безопасности

5. БЕЗОПАСНОСТЬ ЖИЗНИДЕЯТЕЛЬНОСТИ.
5.1. Огнестойкость строительных конструкций. Организация эвакуации из спортивно-зрелищных комплексов. Основные причины пожаров и меры по их предупреждению. Средства тушения пожаров
5.1.1. Огнестойкость конструкции
5.1.2. Организация эвакуации из спортивно-зрелищных комплексов
5.1.3. Основные причины пожаров и меры по их предупреждению
5.1.4. Средства тушения пожаров
5.2.Организация медицинских осмотров работников базового предприятия. Организация проведения предрейсовых медицинских осмотров водителей автотранспортных средств
5.3. Охрана окружающей среды
5.3.1. Введение
5.3.2 Нормативные требования по вопросу охраны вод
5.3.2.1 Общие требования к охране подземных вод
5.3.2.2 Общие требования к охране поверхностных вод от загрязнения
5.3.3 Выполнение нормативных требований по вопросу охраны вод в проекте

6. ЭКОНОМИКА СТРОИТЕЛЬСТВА И ИНВЕСТИЦИЙ
6.1. Общая характеристика
6.2. Инвесторская сметная стоимость в составе сметной стоимости
строительно-монтажных работ подрядчика
6.2.1. Методика формирования инвесторской сметной стоимости строительно-монтажных работ базисно - индексным методом
6.2.2. Исходная информация для расчета
6.3. Методика формирования договорных цен в объемах СМР, выполненных на конкретный месяц срока строительства объекта
6.3.1. Исходная информация для расчета
6.3.2. Сметно-финансовый расчет

7. ЛИТЕРАТУРА
