Проект №1-282 "Футбольный стадион в г. Нижний Новгород"

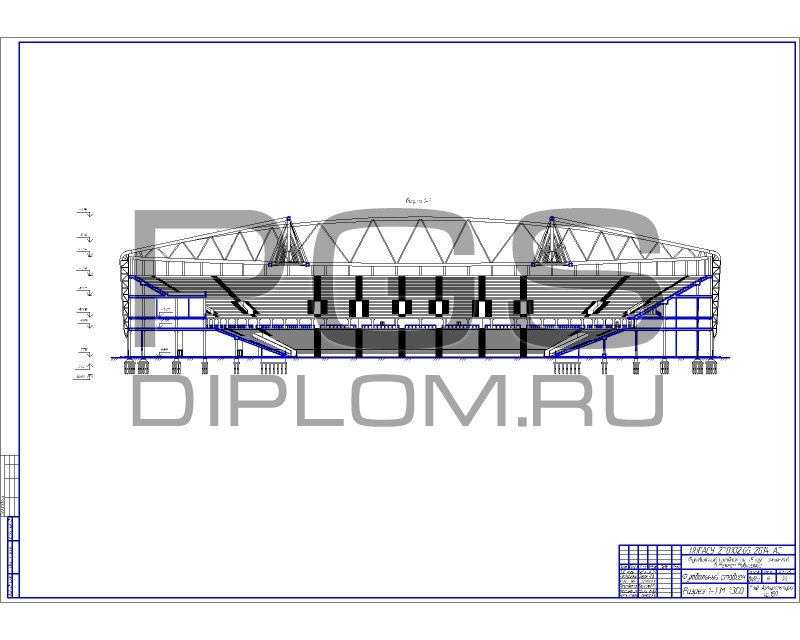

Скачать бесплатно план, или разрез футбольного стадиона вы можете в DEMO версии диплома на нашем сайте готовых дипломных работ по специальности ПГС.

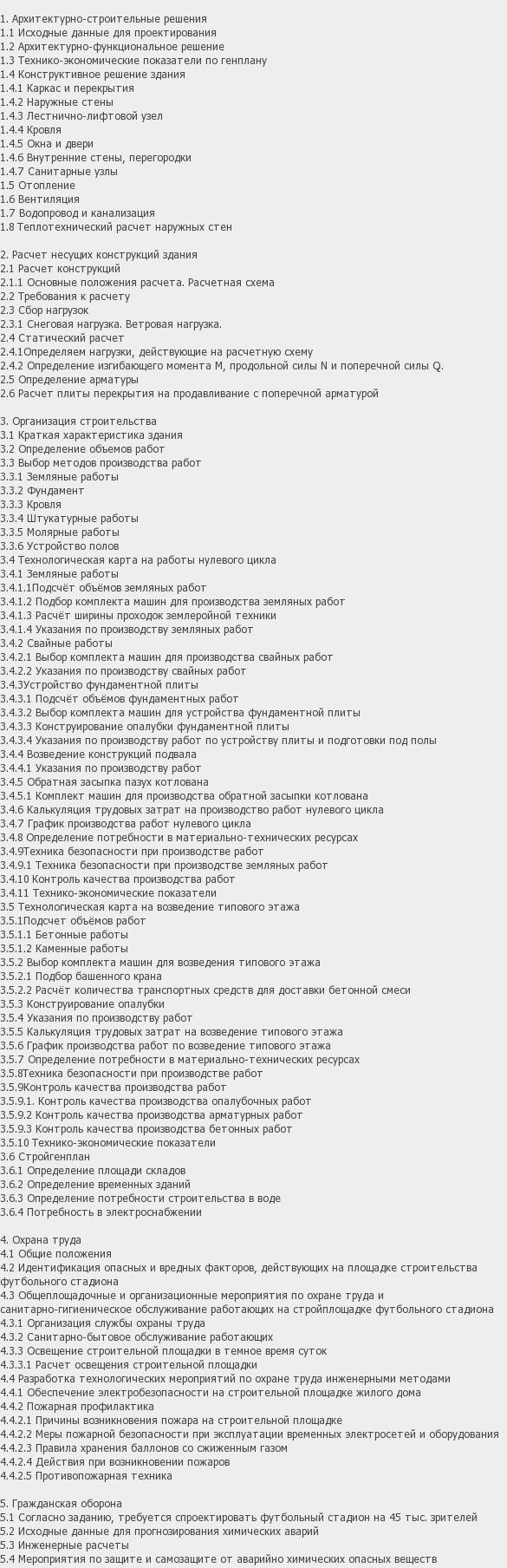

В уникальном проекте футбольного стадиона содержится: 14 чертежей в программе «AutoCAD» (дополнительно все чертежи представлены в программе «Компас») и 131 лист пояснительной записки в программе «Microsoft Word».

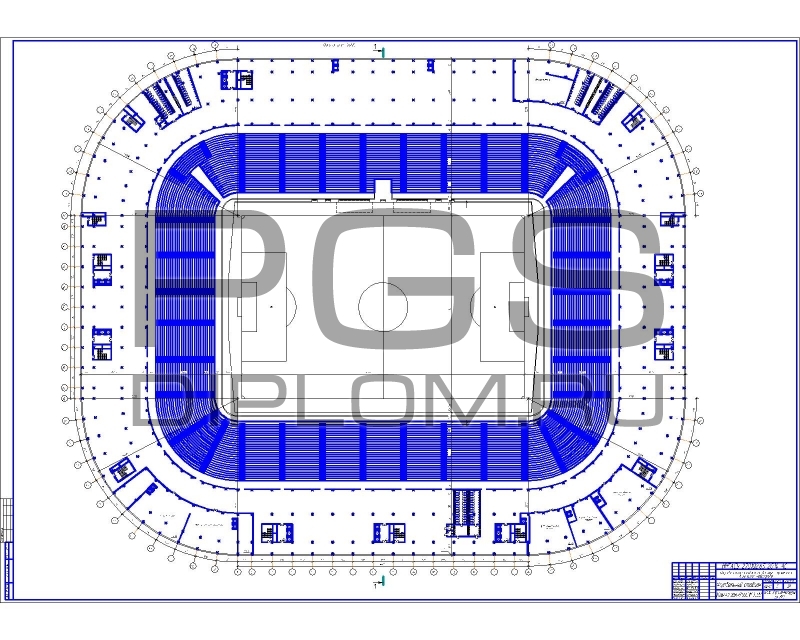

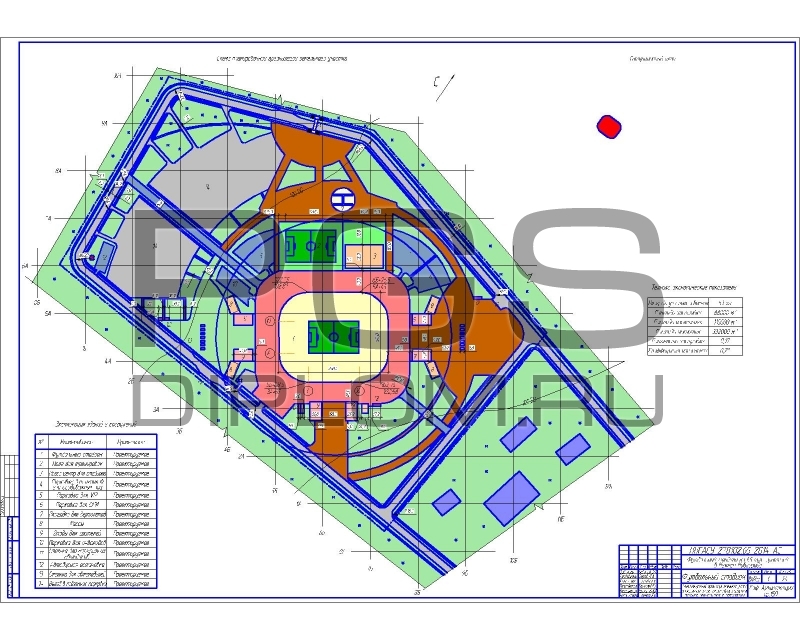

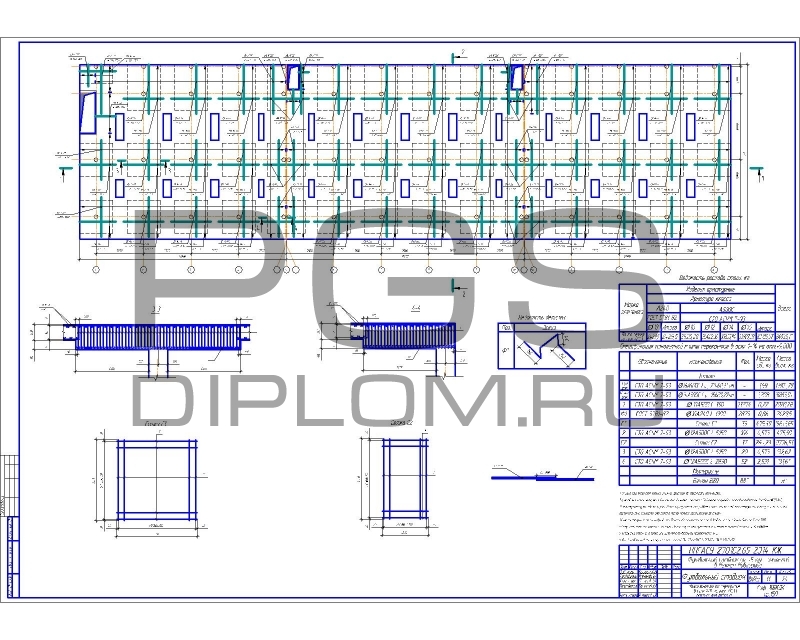

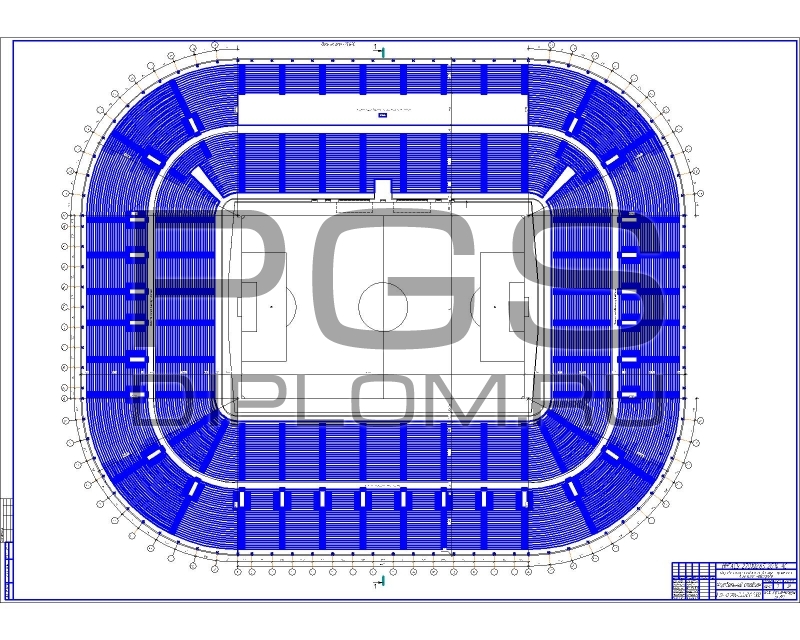

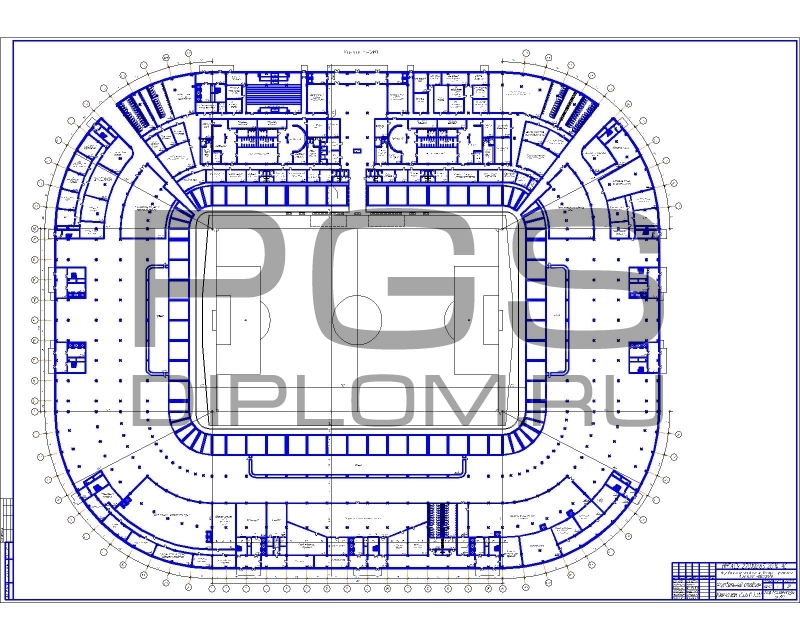

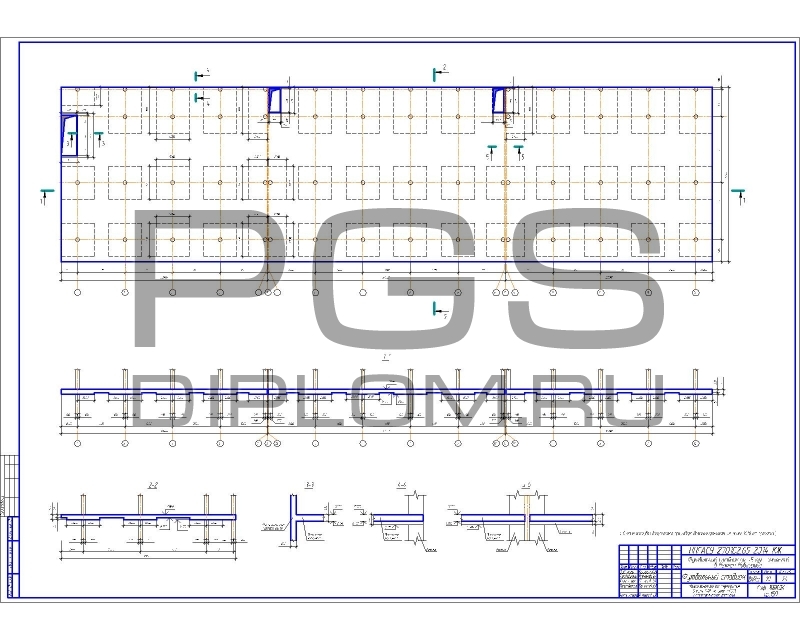

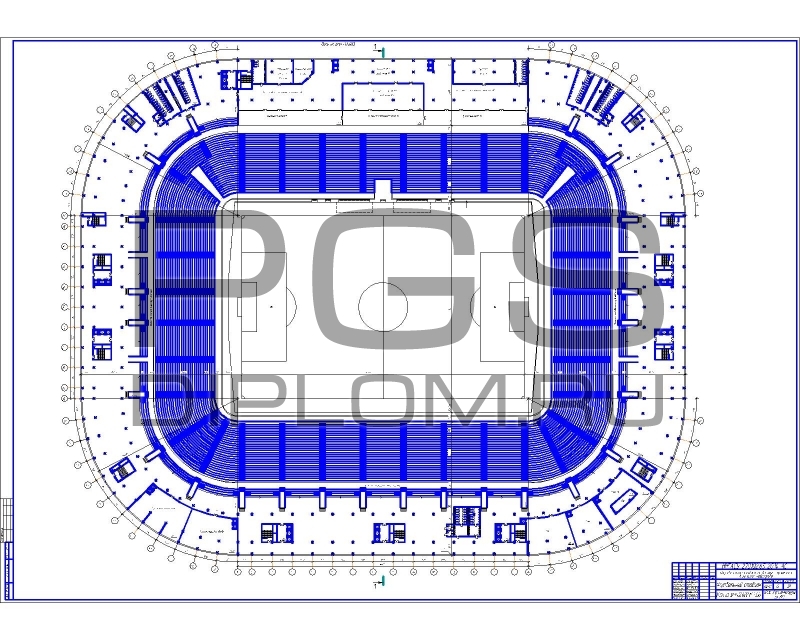

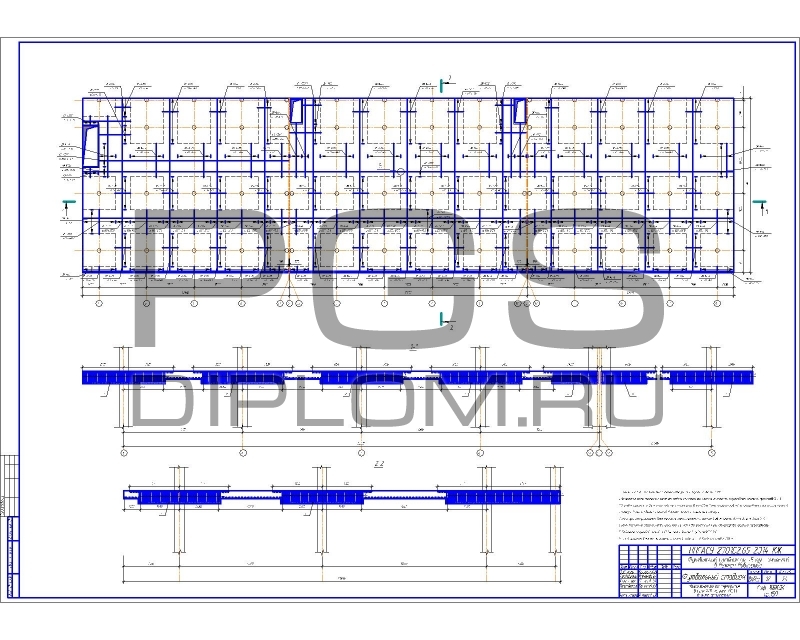

В графической части диплома: архитектуры - 6 чертежей, расчет конструкций - 3 чертежа, технологической и организационной части - 5 чертежей.

В проекте строительные конструкции рассчитаны в ПК «SCAD».

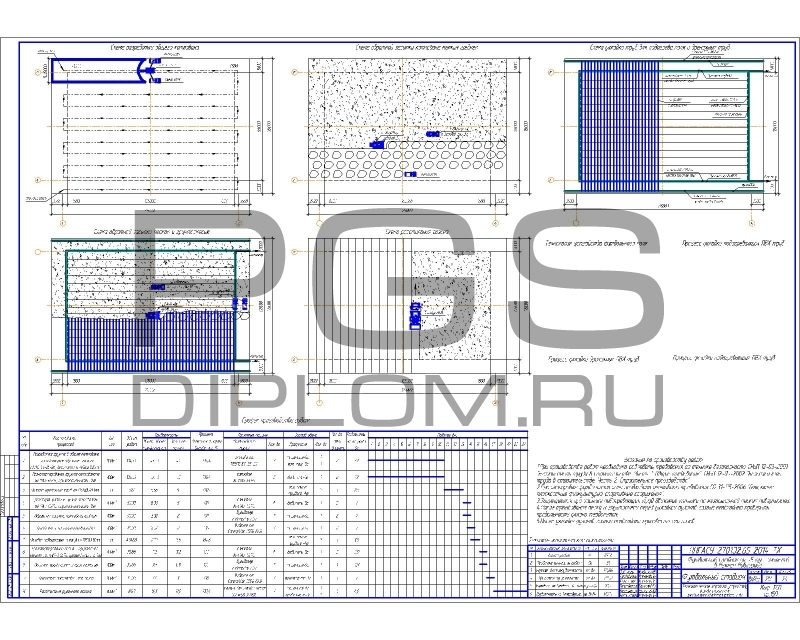

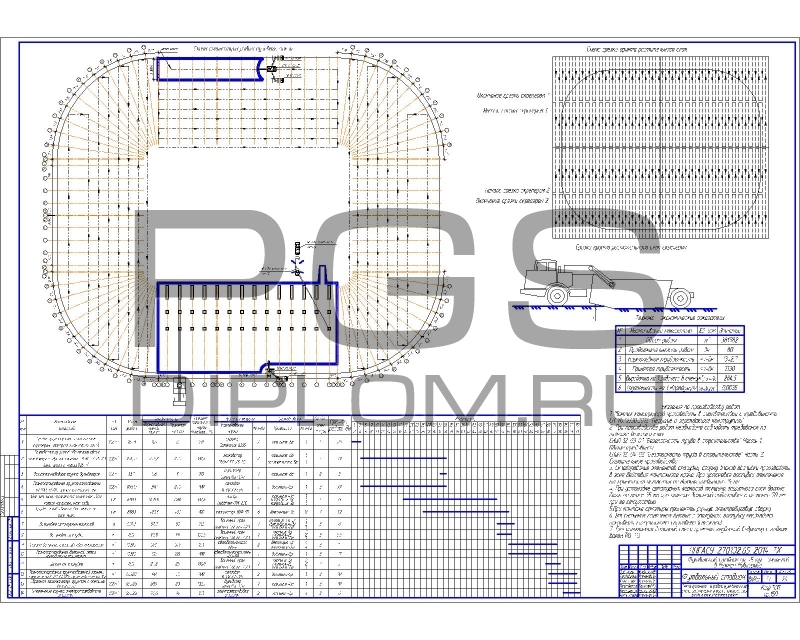

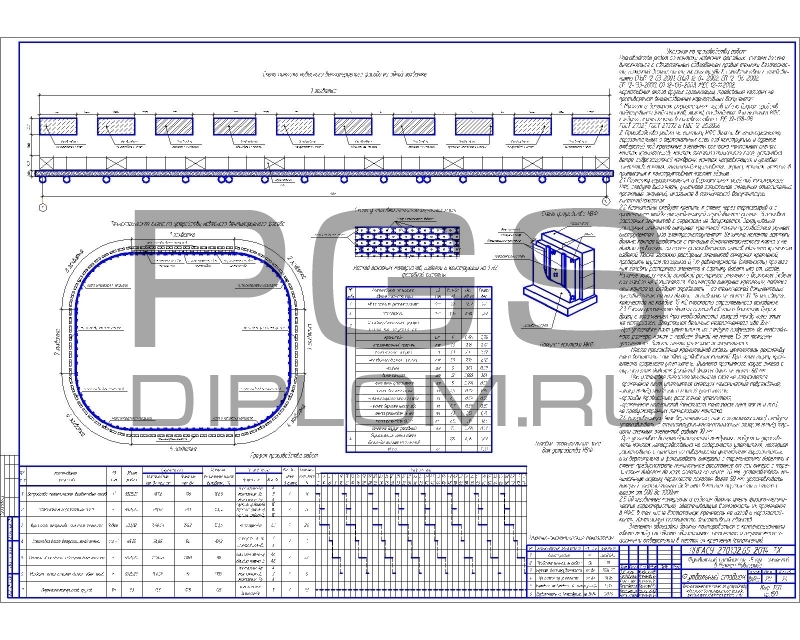

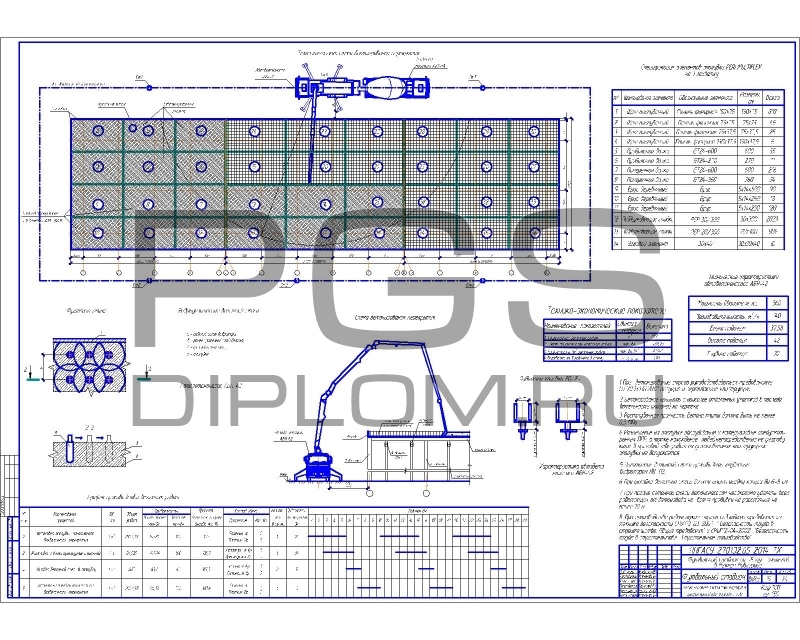

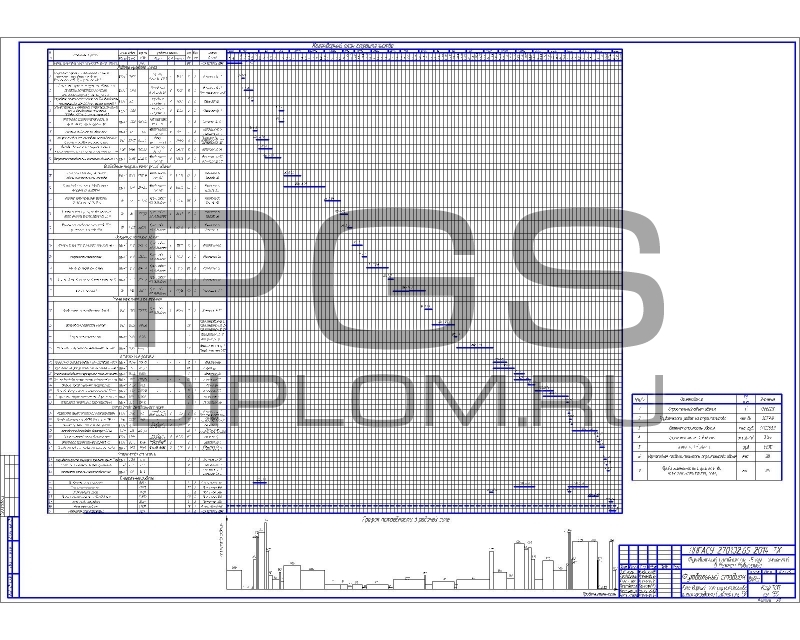

В технологической части проекта разработаны ППРы на организацию работ нулевого цикла, на бетонирование монолитного перекрытия, на устройство футбольного поля, на устройство вентилируемого фасада. В организационной части выполнен календарный график работ.

Футбольный стадион рассчитан на 45 тысяч болельщиков. Состав помещений стадиона запроектирован в соответствии с нормами FIFA и предусматривают помещения допинг контроля, ложе гостевого обслуживания VIP персон и особо важных VIP персон. Помещения стадиона располагаются на 4-х отметках. Проектируемый объект имеет максимальные габаритные размеры в осях (Д/Ш/В) –225,0/185,0/44,15 метров.

Конструктивная схема – монолитный железобетонный каркас. Фундамент свайный отдельно стоящий. Колонны железобетонные. С капителями. Стены до отм. 9.000 пенобетонный блоки, после стены выполнены виде витража. Перекрытия монолитные железобетонные. Кровля многослойная по металлическим прогонам.
