Проект №1-213 "Спортивный центр в г. Санкт-Петербург"

В дипломе спортивного комплекса представлено большое количество чертежей конструктивной части диплома ПГС, в архитектурном разделе дипломного проекта планы разрезы и визуализация объекта.

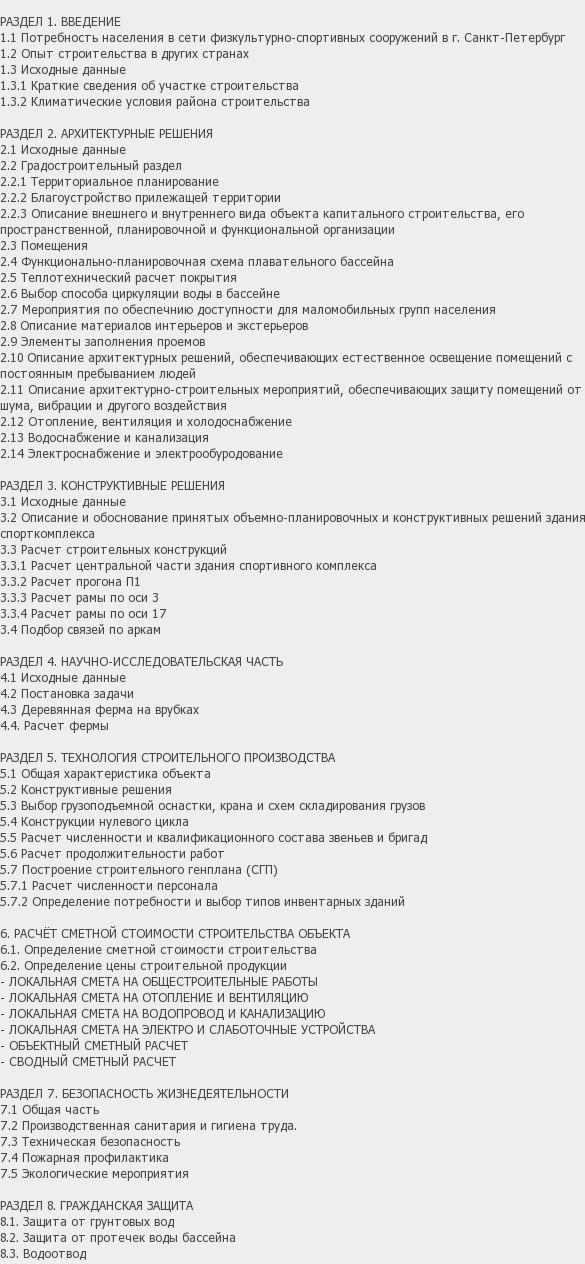

В дипломе ПГС содержится 139 листов пояснительной записки в программе «Word и Excel» и 18 чертежей Автокада и презентация проектируемого объекта.

В составе дипломного проекта: архитектурной часть - 10 чертежей, расчет конструкций - 5 чертежей, технологической и организационной части - 3 чертежа.

При расчете пространственного каркаса применялся программный комплекс «SCADOffice».

В технологической части проекта выполнен ППР на устройство навесных фасадов «KALZIP». В организационной части разработан МКР, график движения рабочих и строительный генеральный план спортивного комплекса. Экономический раздел включает в себя локальные сметы объектную смету и сводный сметный расчет стоимости объекта.

Здание спорткомплекса 2-ух этажное с подвалом. Здание состоит из 3-х функциональных блока: блок № 1 Центральная часть (входная группа, вестибюль, кафе), блок №2 Правое крыло (бассейны, зона спа, тренажерные залы и другие помещения) и блок №3 Левое крыло (спортзалы, теннисные корты, залы для борьбы и другие помеще). Проектируемый объект имеет максимальные габаритные размеры в осях (Д/Ш/В) – 75,188/32,94/15,6 метров.

Конструктивная схема здания из клееных рам с полигональным очертанием и треугольной решеткой. Фундамент монолитная железобетонная плита. Перегородки кирпичные и сборные гипсокартонные. Перекрытия монолитные железобетонные. Кровля алюминиевая кровельная система по системе «Kalzip».
