Проект №1-240 "Спортивно-оздоровительный комплекс в г. Курск"

Скачать бесплатно план, фасад или разрез спортивного комплекса с бассейном вы можете в DEMO версии диплома на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

В проекте спортивного комплекса: 11 чертежей в программе «AutoCAD» и 123 листов пояснительной записки в программе «Microsoft Word и Excel».

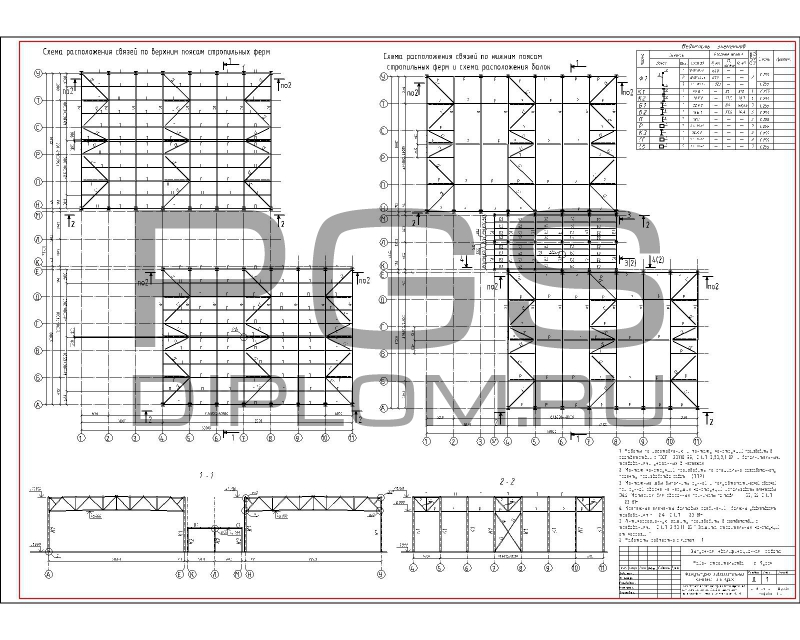

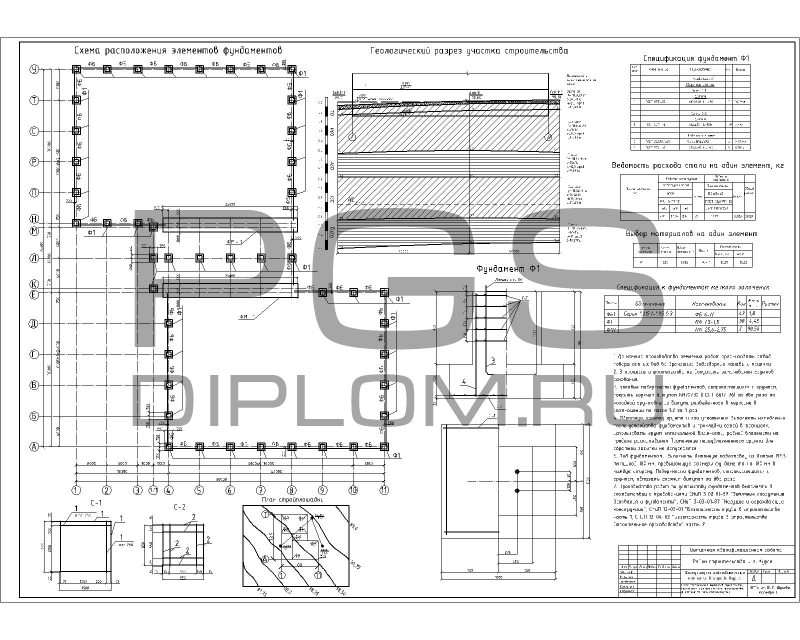

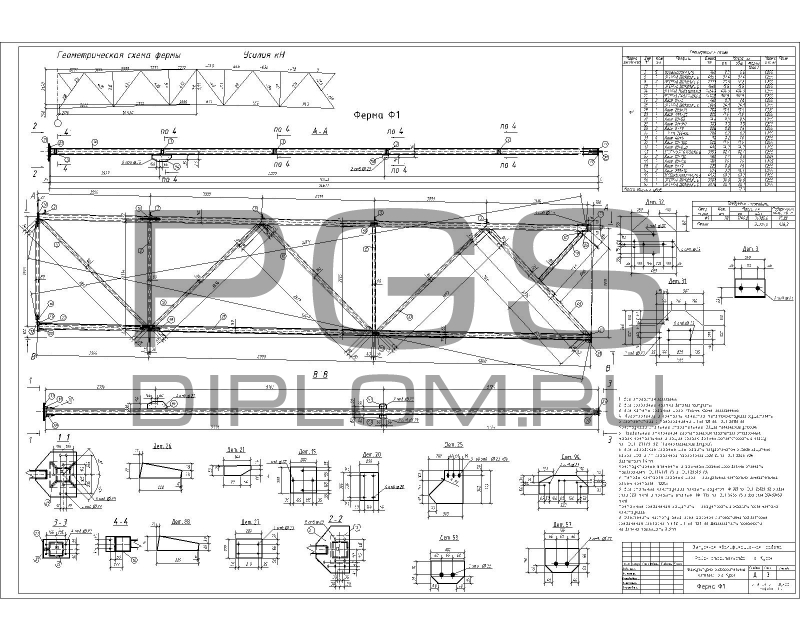

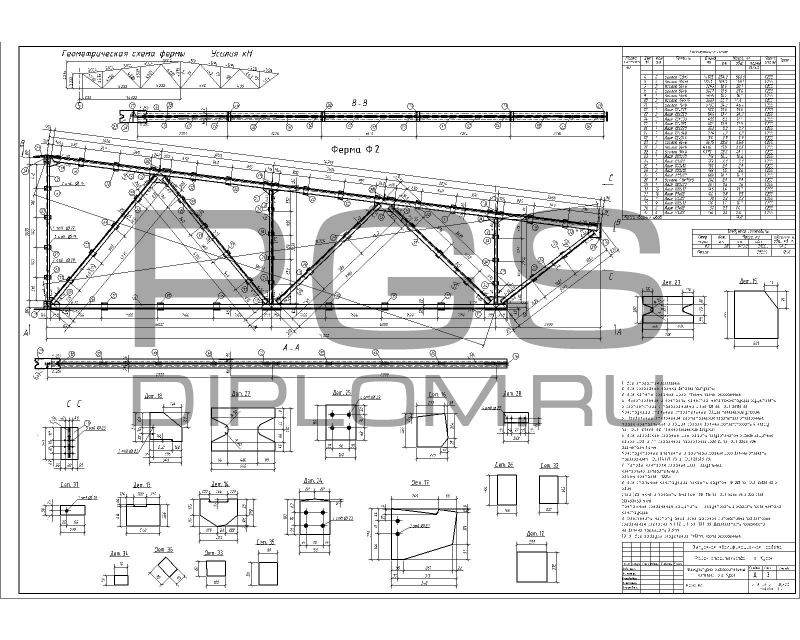

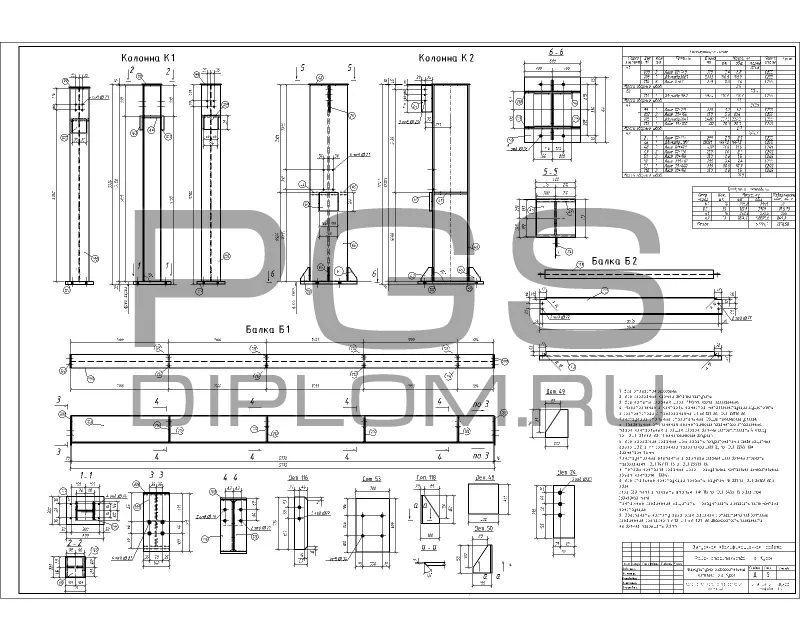

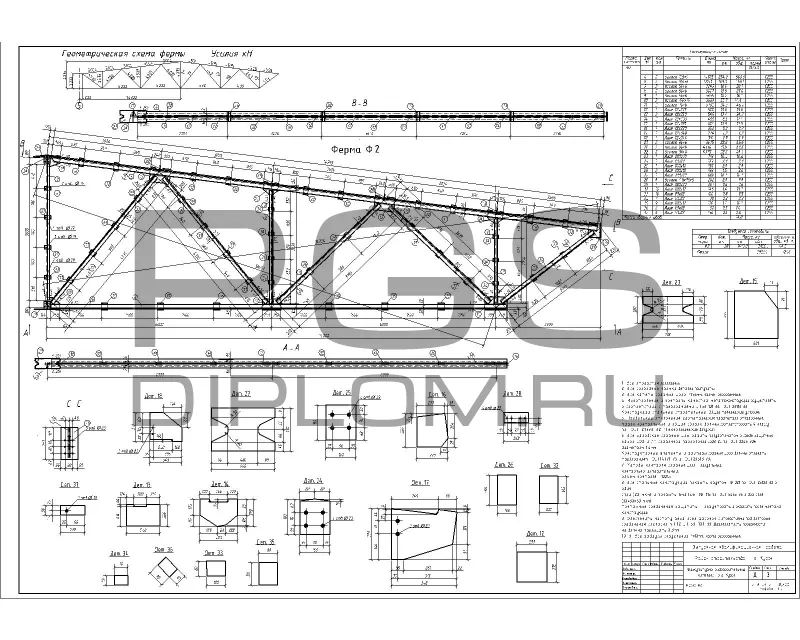

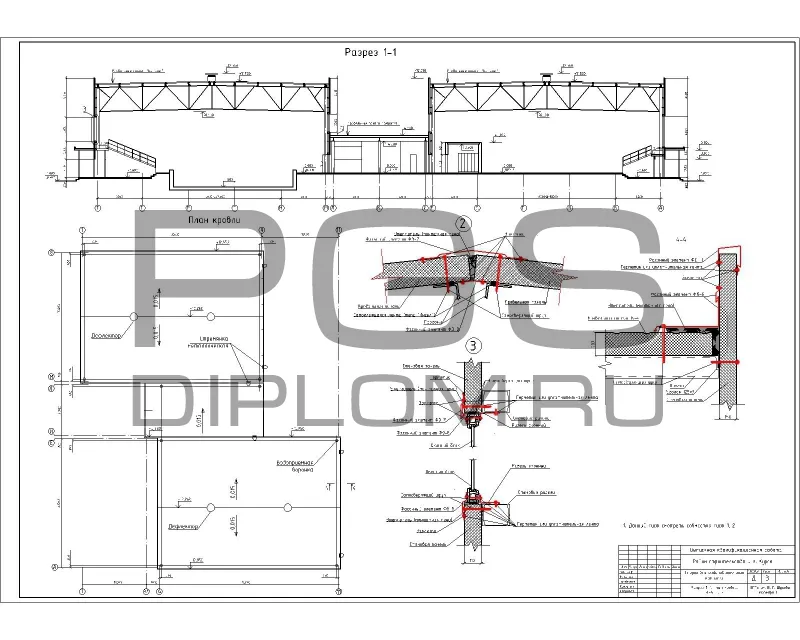

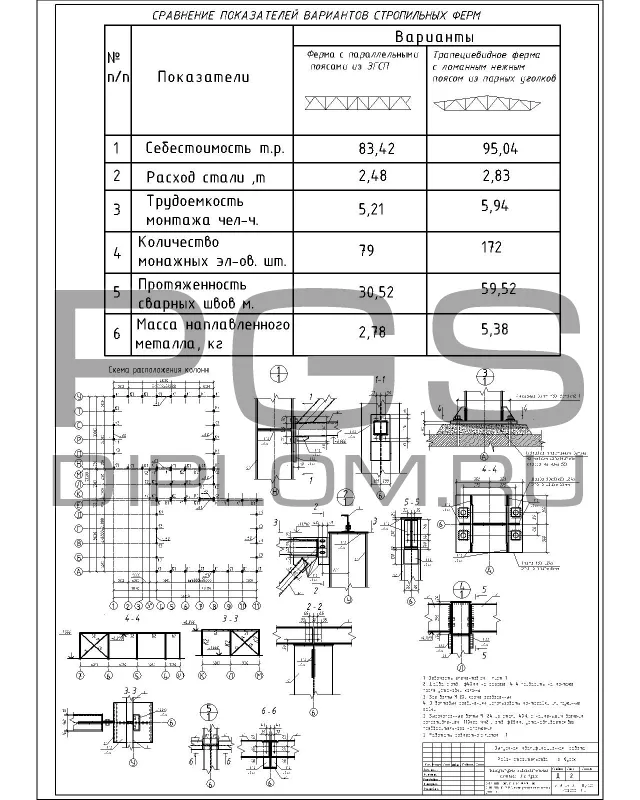

В графической части диплома: архитектуры - 3 чертежа, расчет конструкций - 5 чертежей,сравнение вариантов - 1 чертеж, технологической и организационной части - 3 чертежа.

В проекте строительные конструкции рассчитаны в программном комплексе «Лира».

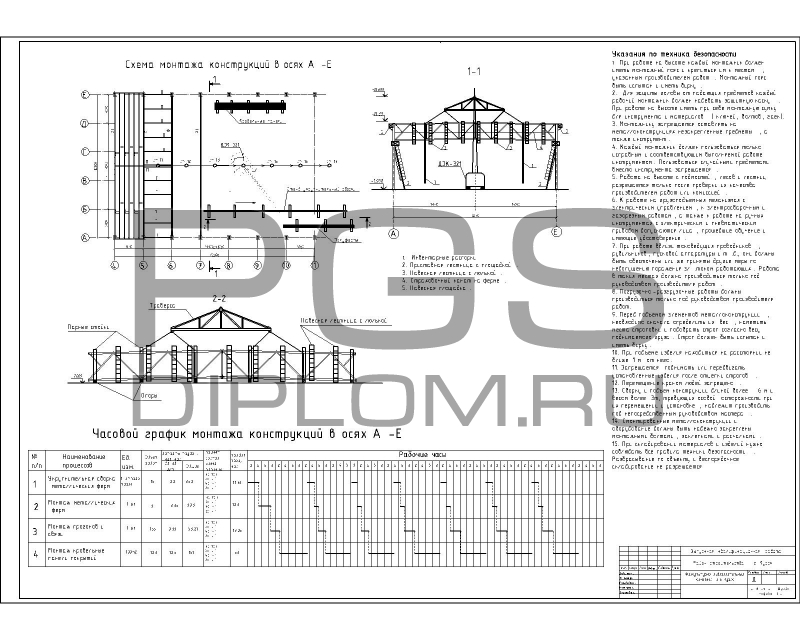

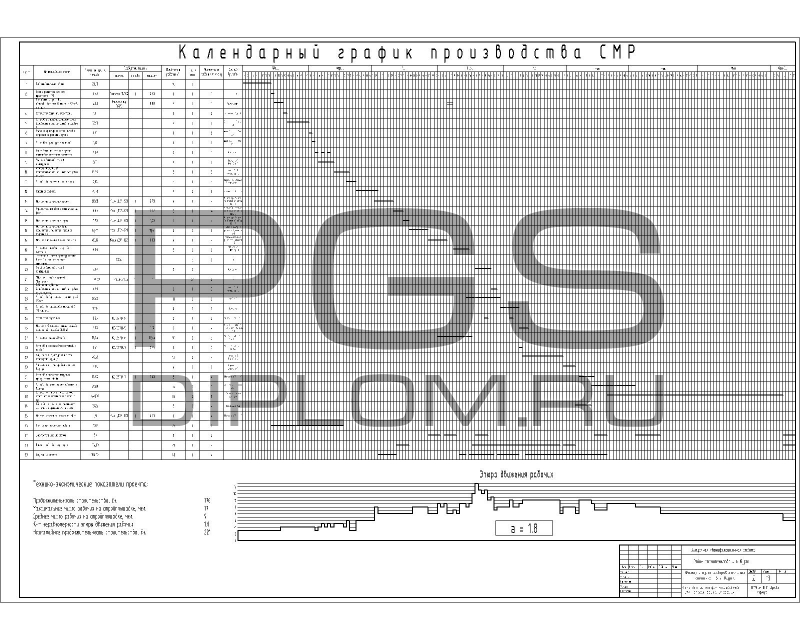

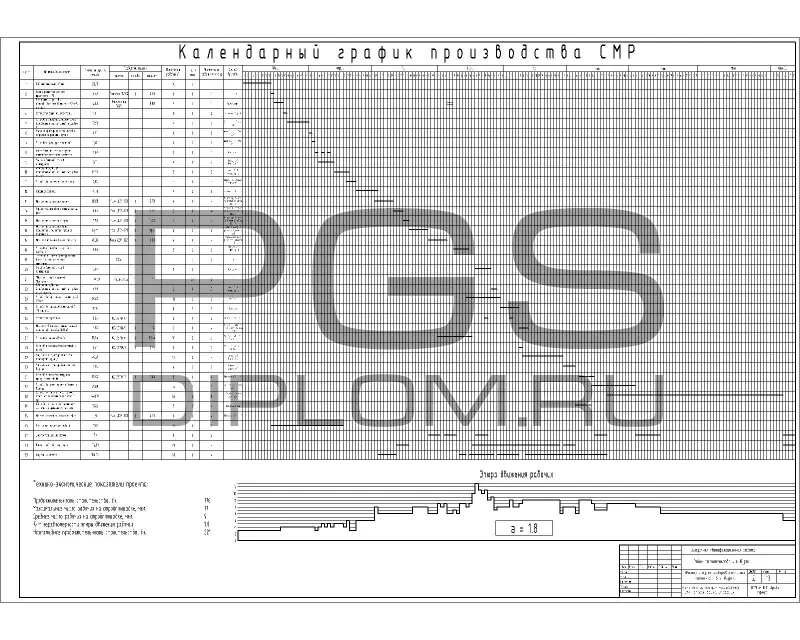

В технологической части проекта выполнен ППР на монтаж ферм покрытия.В организационной части представлен строительный генеральный план и календарный план работ.

Здание одноэтажное из 3-х блоков: 1 блок - универсальный спортивный зал, 2 блок - плавательный бассейн (25 метров), 3 блок - кабинеты администрации и вспомогательные помещения. Проектируемый объект имеет максимальные габаритные размеры в осях (Д/Ш/В) – 60,0 /73,5/12,76 метров.

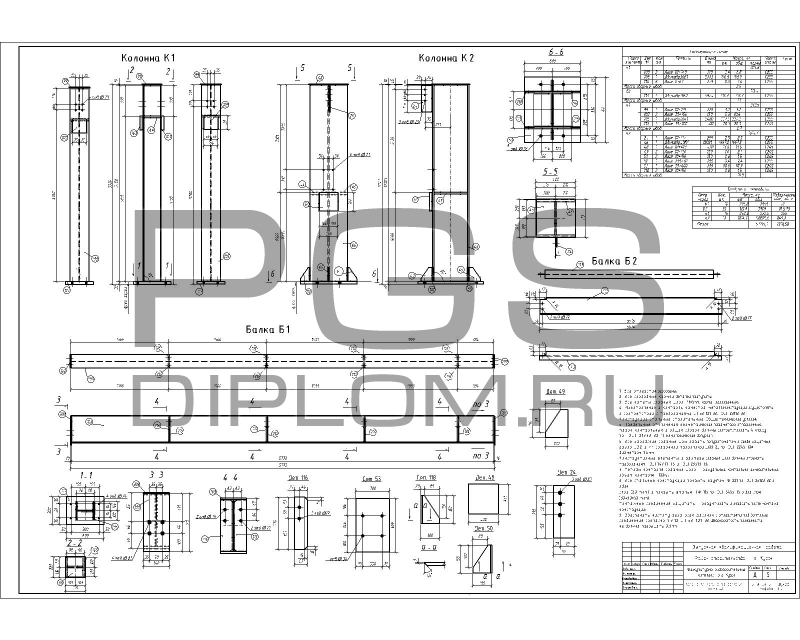

Конструктивная схема – каркасная рамная. Рама с пролетом 30 метров. Фундамент столбчатые монолитные.Стены из сэндвич панелей. Перекрытия сборные плиты. Колонны металлические двутаврового сечения. Кровля плоская. (ъ)

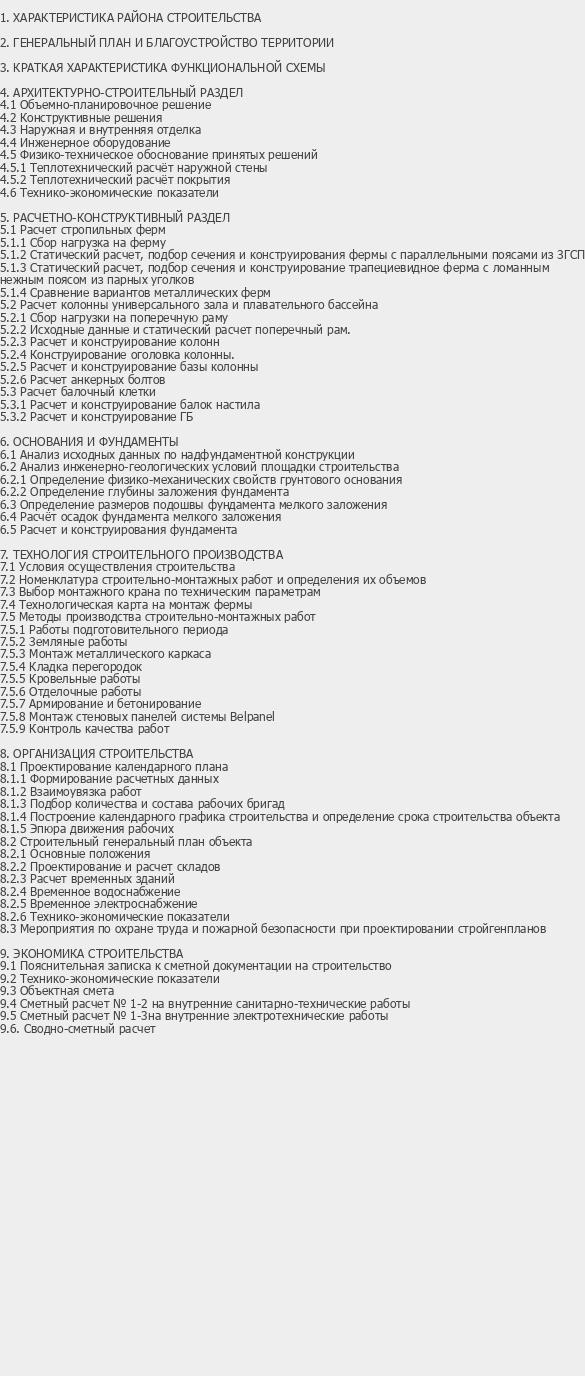

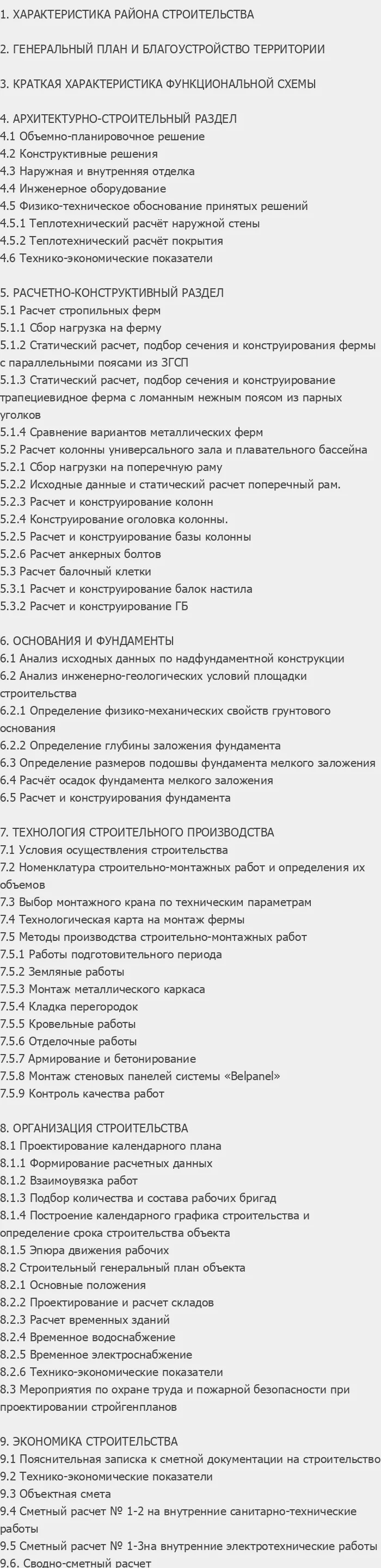

1. ХАРАКТЕРИСТИКА РАЙОНА СТРОИТЕЛЬСТВА

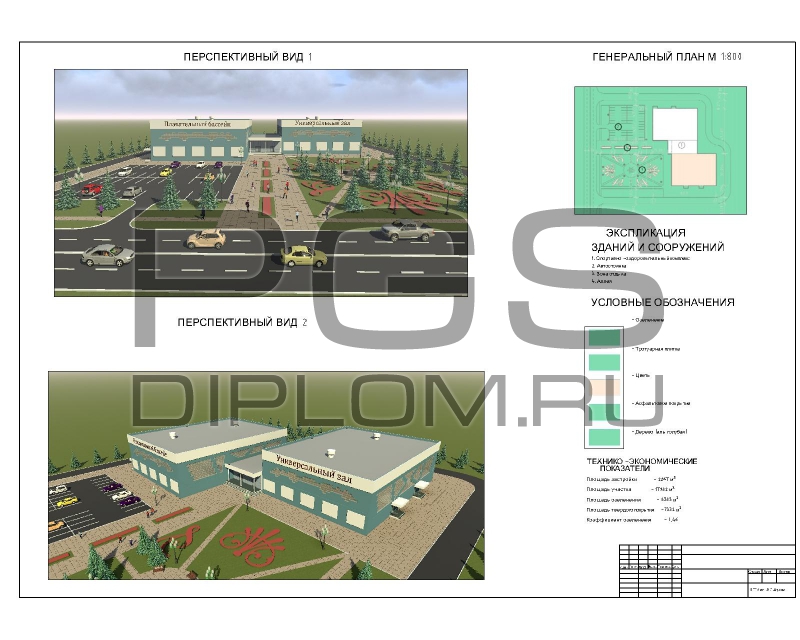

2. ГЕНЕРАЛЬНЫЙ ПЛАН И БЛАГОУСТРОЙСТВО ТЕРРИТОРИИ

3. КРАТКАЯ ХАРАКТЕРИСТИКА ФУНКЦИОНАЛЬНОЙ СХЕМЫ

4. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

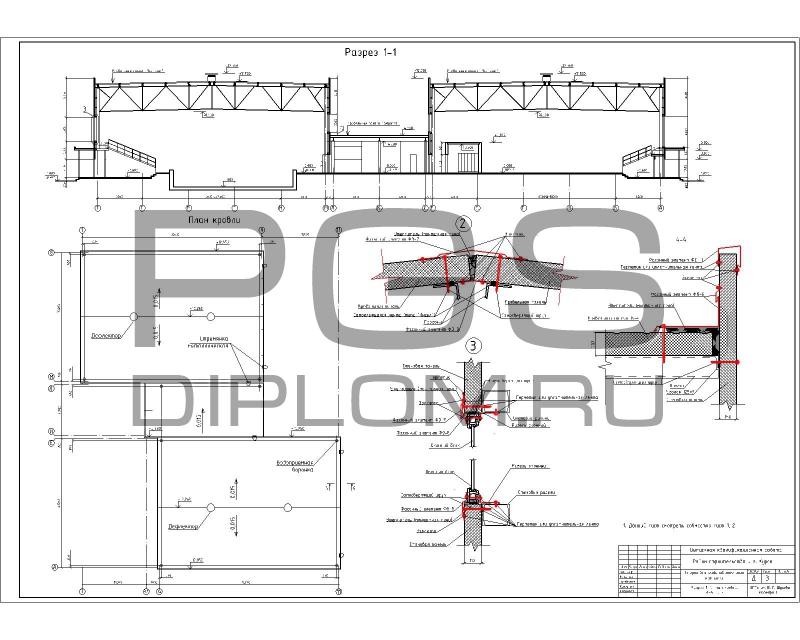

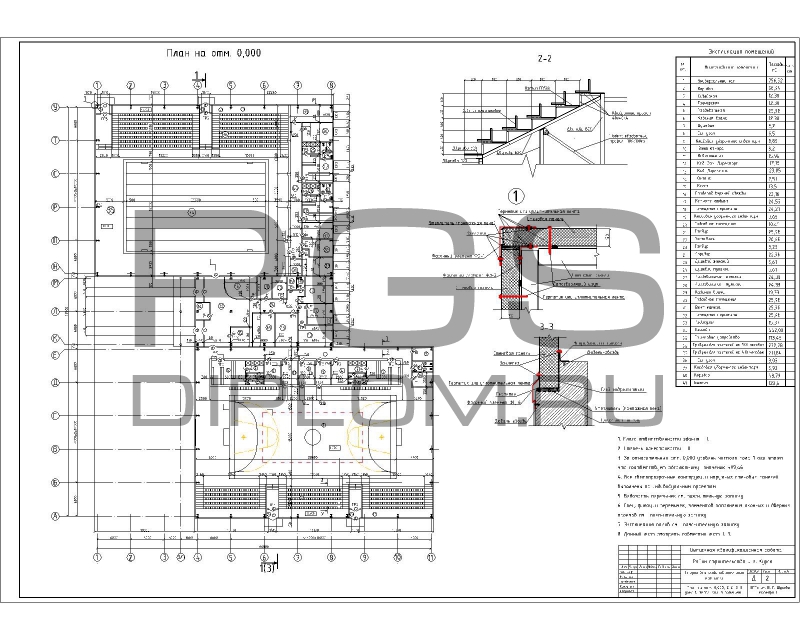

4.1 Объемно-планировочное решение
4.2 Конструктивные решения
4.3 Наружная и внутренняя отделка
4.4 Инженерное оборудование
4.5 Физико-техническое обоснование принятых решений
4.5.1 Теплотехнический расчёт наружной стены
4.5.2 Теплотехнический расчёт покрытия
4.6 Технико-экономические показатели

5. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
5.1 Расчет стропильных ферм
5.1.1 Сбор нагрузка на ферму
5.1.2 Статический расчет, подбор сечения и конструирования фермы с параллельными поясами из ЗГСП
5.1.3 Статический расчет, подбор сечения и конструирование  трапециевидное ферма с ломанным нежным поясом из парных уголков

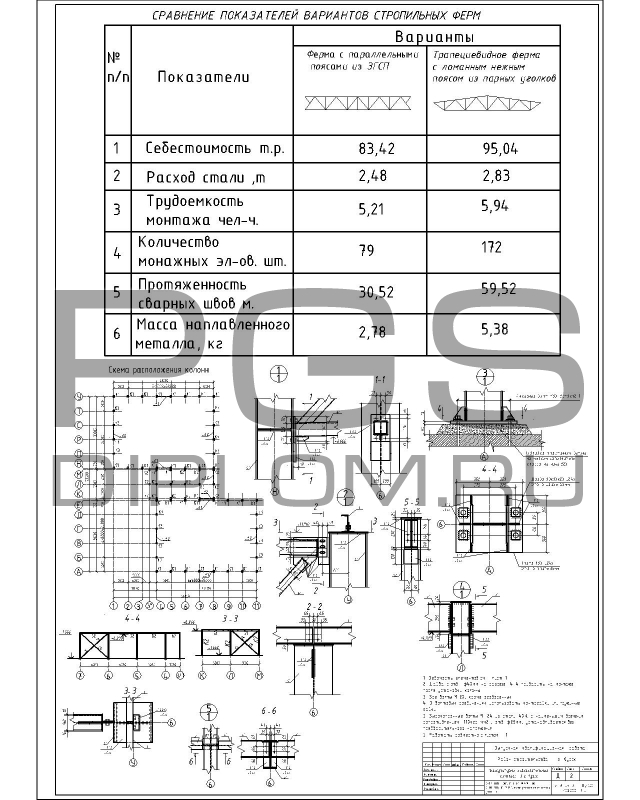

5.1.4 Сравнение вариантов металлических ферм
5.2 Расчет колонны универсального зала и плавательного бассейна
5.2.1 Сбор нагрузки на поперечную раму
5.2.2 Исходные данные и статический расчет поперечный  рам.
5.2.3 Расчет и конструирование колонн
5.2.4 Конструирование оголовка колонны.
5.2.5 Расчет и конструирование базы колонны
5.2.6 Расчет анкерных болтов
5.3 Расчет балочный клетки
5.3.1 Расчет и конструирование балок настила
5.3.2 Расчет и конструирование ГБ

6. ОСНОВАНИЯ И ФУНДАМЕНТЫ
6.1 Анализ исходных данных по надфундаментной конструкции
6.2 Анализ инженерно-геологических условий площадки строительства
6.2.1 Определение физико-механических свойств грунтового основания
6.2.2 Определение глубины заложения фундамента
6.3 Определение размеров подошвы фундамента мелкого заложения
6.4 Расчёт осадок фундамента мелкого заложения
6.5 Расчет и конструирования фундамента

7. ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
7.1  Условия осуществления строительства
7.2  Номенклатура строительно-монтажных работ и определения их объемов
7.3 Выбор монтажного крана по техническим параметрам
7.4 Технологическая карта на монтаж фермы
7.5 Методы производства строительно-монтажных работ
7.5.1 Работы подготовительного периода
7.5.2 Земляные работы
7.5.3 Монтаж металлического каркаса
7.5.4 Кладка перегородок
7.5.5 Кровельные работы
7.5.6 Отделочные работы
7.5.7 Армирование и бетонирование
7.5.8 Монтаж стеновых панелей системы «Belpanel»
 7.5.9 Контроль качества работ

8. ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА
8.1 Проектирование календарного плана
8.1.1 Формирование расчетных данных
8.1.2 Взаимоувязка работ
8.1.3 Подбор количества и состава рабочих бригад
8.1.4 Построение календарного графика строительства и определение срока строительства объекта
8.1.5 Эпюра движения рабочих

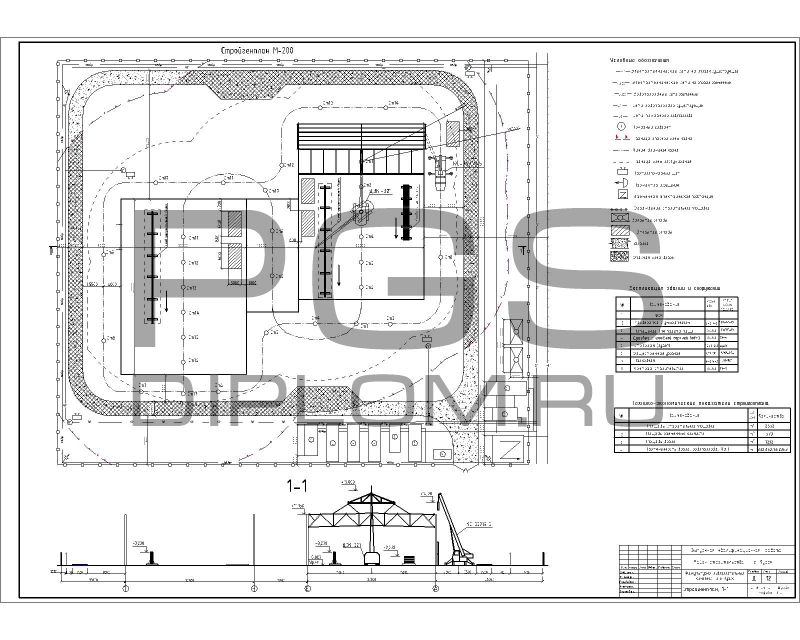

8.2 Строительный генеральный план объекта
8.2.1 Основные положения
8.2.2 Проектирование и расчет складов
8.2.3 Расчет временных зданий
8.2.4 Временное водоснабжение
8.2.5 Временное электроснабжение
8.2.6 Технико-экономические показатели
8.3 Мероприятия по охране труда и пожарной безопасности при проектировании стройгенпланов

9. ЭКОНОМИКА СТРОИТЕЛЬСТВА
9.1 Пояснительная записка к сметной документации на строительство
9.2 Технико-экономические показатели
9.3 Объектная смета
9.4 Сметный расчет № 1-2 на внутренние санитарно-технические работы
9.5 Сметный расчет № 1-3на внутренние электротехнические работы
9.6. Сводно-сметный расчет
