Проект №1-238 "Придорожная гостиница в ст. Динская"

Скачать бесплатно план, фасад или разрез гостиничного комплекса Вы можете в DEMO версии диплома на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

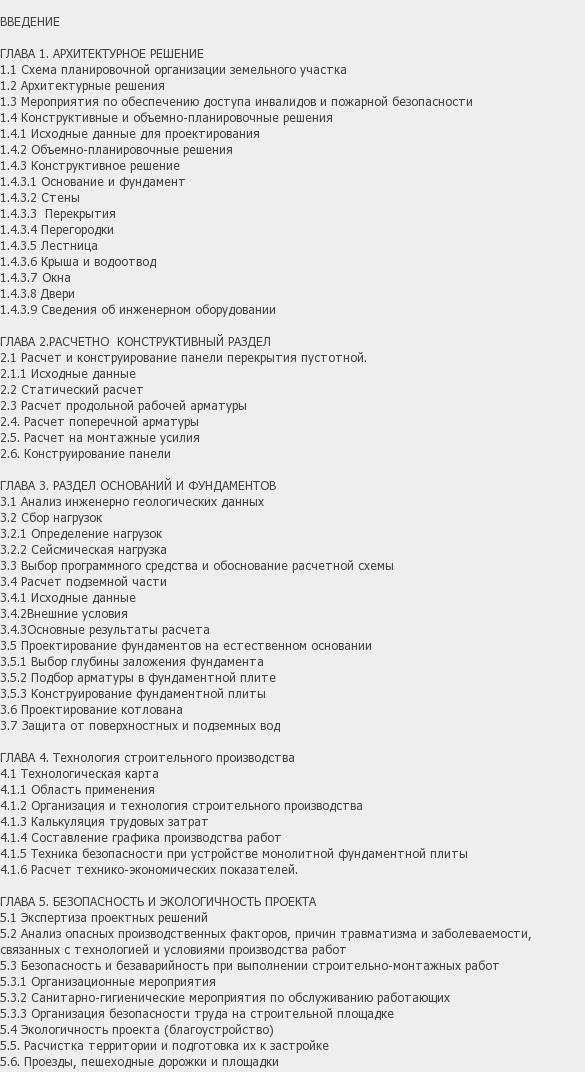

В дипломном проекте выполнено: 10 листов в ПК «AutoCAD» и 80 листов пояснительной записки в ПК «MS Word».

В графической части диплома содержатся следующие чертежи: архитектуры - 4 шт, расчет конструкций - 2 шт, сравнение вариантов – 1 шт, технологии – 1 шт. и организационной части - 2 шт.

В проекте фундаменты рассчитаны в программе «Лира». В технологической части представлен ППР на бетонирование монолитной железобетонной фундаментной плиты. В организационном разделе разработан календарный план и строительный генеральный план.

Здание гостиницы на 25 номеров с крытым рынком по форме выполнен с компактным планом – здание состоит из трёх частей прямоугольной конфигурации. В него входят – центральное одноэтажное здание рынка, торговый двухэтажный павильон, а также двухэтажная гостиница с расположенным на первом этаже кафе. Проектируемое здание имеет максимальные габаритные размеры в осях (Д/Ш/В) – 84,6/60,3/8,63 метров.

Конструктивная система здания рынка и магазина – каркасная с полным каркасом; конструктивная система здания гостиницы – неполный каркас с несущими наружными кирпичными стенами. Фундаменты - железобетонная фундаментная плита, а также отдельностоящие железобетонные стаканного типа. Перекрытия выполнены сборные железобетонные из плит. Конструкция наружной стены в здании рынка и магазина из сендвич-панелей. Запроектирована совмещенная плоская крыша. (ъ)
