Проект №1-23 "Здание суда в г. Дружковка"

Готовый дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Дипломная работа на тему «Здание народного суда в городе Дружковка». Здание двухэтажное, предусмотрено для 4-х судьей, в здании предусмотрен подвал высотой 2550 мм. На 2-ом этаже здания расположен зал для уголовных дел размером 12,0х12,0 метров. Общие габаритные размеры здания народного суда (ДхШхВ) 32,84х29,44х15,37 метра.

Конструктивная схема объекта с продольными наружными и внутренними несущими стенами. Предусмотрены сборные ленточные фундаменты из железобетонных плит-подушек. Стены из облегченной кирпичной кладки. Перекрытия много пустотные панели с крупными пустотами. Кровля бесчердачное не вентилируемое покрытие.

Архитектурная часть проекта выполнена на шести графических листах.
В дипломном проекте расчет конструкций выполнен вручную. В работе разработана технологическая карта на производство кирпичной кладки. В организационном разделе представлен календарный план, а так же строительный генеральный план. В экономической части посчитана локальная и объектная смета и сводный сметный расчет.

В проекте содержится 13 листов чертежей dwg, выполненных в программе «AutoCAD» и 145 листов пояснительной записки выполненной в программе «Word» и «Exсel». (ъ)

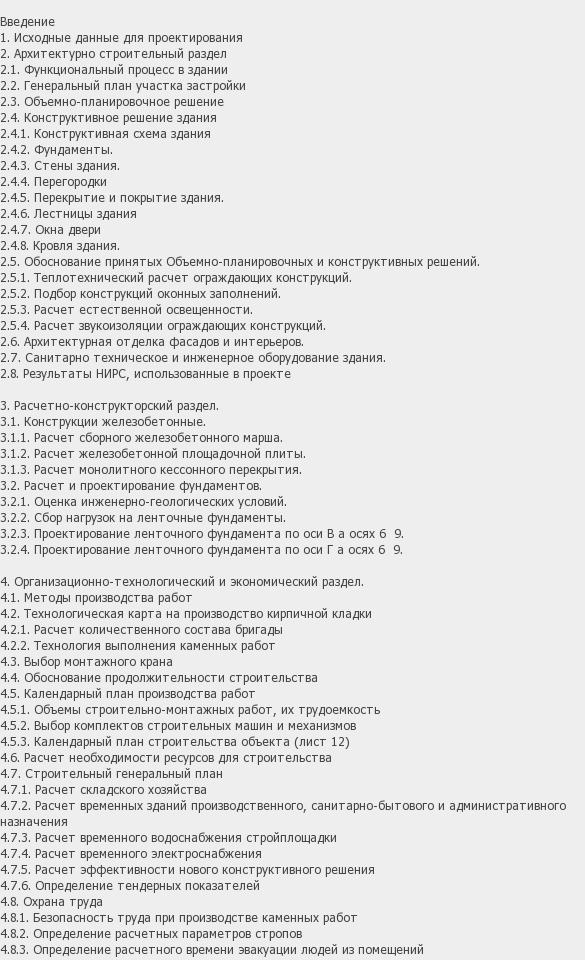

Введение
1. Исходные данные для проектирования
2. Архитектурно строительный раздел
2.1. Функциональный процесс в здании
2.2. Генеральный план участка застройки
2.3. Объемно-планировочное решение
2.4. Конструктивное решение здания
2.4.1. Конструктивная схема здания
2.4.2. Фундаменты.
2.4.3. Стены здания.
2.4.4. Перегородки
2.4.5. Перекрытие и покрытие здания.
2.4.6. Лестницы здания
2.4.7. Окна двери
2.4.8. Кровля здания.
2.5. Обоснование принятых Объемно-планировочных и конструктивных решений.
2.5.1. Теплотехнический расчет ограждающих конструкций.
2.5.2. Подбор конструкций оконных заполнений.
2.5.3. Расчет естественной освещенности.
2.5.4. Расчет звукоизоляции ограждающих конструкций.
2.6. Архитектурная отделка фасадов и интерьеров.
2.7. Санитарно техническое и инженерное оборудование здания.
2.8. Результаты НИРС, использованные в проекте

3. Расчетно-конструкторский раздел.
3.1. Конструкции железобетонные.
3.1.1. Расчет сборного железобетонного марша.
3.1.2. Расчет железобетонной площадочной плиты.
3.1.3. Расчет монолитного кессонного перекрытия.
3.2. Расчет и проектирование фундаментов.
3.2.1. Оценка инженерно-геологических условий.
3.2.2. Сбор нагрузок на ленточные фундаменты.
3.2.3. Проектирование ленточного фундамента по оси В а осях 6 – 9.
3.2.4. Проектирование ленточного фундамента по оси Г а осях 6 – 9.

4. Организационно-технологический и экономический раздел.
4.1. Методы производства работ
4.2. Технологическая карта на производство кирпичной кладки
4.2.1. Расчет количественного состава бригады
4.2.2. Технология выполнения каменных работ
4.3. Выбор монтажного крана
4.4. Обоснование продолжительности строительства
4.5. Календарный план производства работ
4.5.1. Объемы строительно-монтажных работ, их трудоемкость
4.5.2. Выбор комплектов строительных машин и механизмов
4.5.3. Календарный план строительства объекта (лист 12)
4.6. Расчет необходимости ресурсов для строительства
4.7. Строительный генеральный план
4.7.1. Расчет складского хозяйства
4.7.2. Расчет временных зданий производственного, санитарно-бытового и административного назначения
4.7.3. Расчет временного водоснабжения стройплощадки
4.7.4. Расчет временного электроснабжения
4.7.5. Расчет эффективности нового конструктивного решения
4.7.6. Определение тендерных показателей
4.8. Охрана труда
4.8.1. Безопасность труда при производстве каменных работ
4.8.2. Определение расчетных параметров стропов
4.8.3. Определение расчетного времени эвакуации людей из помещений
