Проект №1-14 "Офисный центр в г. Сыктывкар"

Отличный очень качественный готовый дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Дипломная работа на тему «офисный центр в городе Сыктывкар». Офисный центр с шагом колонн 6 м, пролеты 6 м, высота этажа 3,3 м, в подвальной части расположен паркинг для 13 автомобилей. Корпус имеет размеры по осям (ДхШхВ) - 32,4х21,0х24,6 метров.

Конструктивная схема здания с полным железобетонный каркасом, наружные стены выполняют роль только ограждающих конструкций. Фундамент свайный кустовой с монолитным железобетонным ростверком. Наружные стены кирпичные с поэтажным оперением на каркас здания. Перекрытие сборный настил из железобетонных плит. Покрытие из сегментных деревянных ферм.

Архитектурная часть проекта представлена на 4 чертежах, в комплекте программные файлы визуализации объекта. В дипломном проекте расчет конструкций выполнен вручную.

В проекте разработаны технологические карты:
- на монтаж средней колонны на колонну;
- на устройство вентилируемого фасада.

Экономическая часть проекта предусматривает локальную смету и сводно-сметный расчет.

В проекте содержится 11 листов чертежей dwg, выполненных в программе «AutoCAD» и 147 листов пояснительной записки выполненной в программе «Word» и «Exсel».

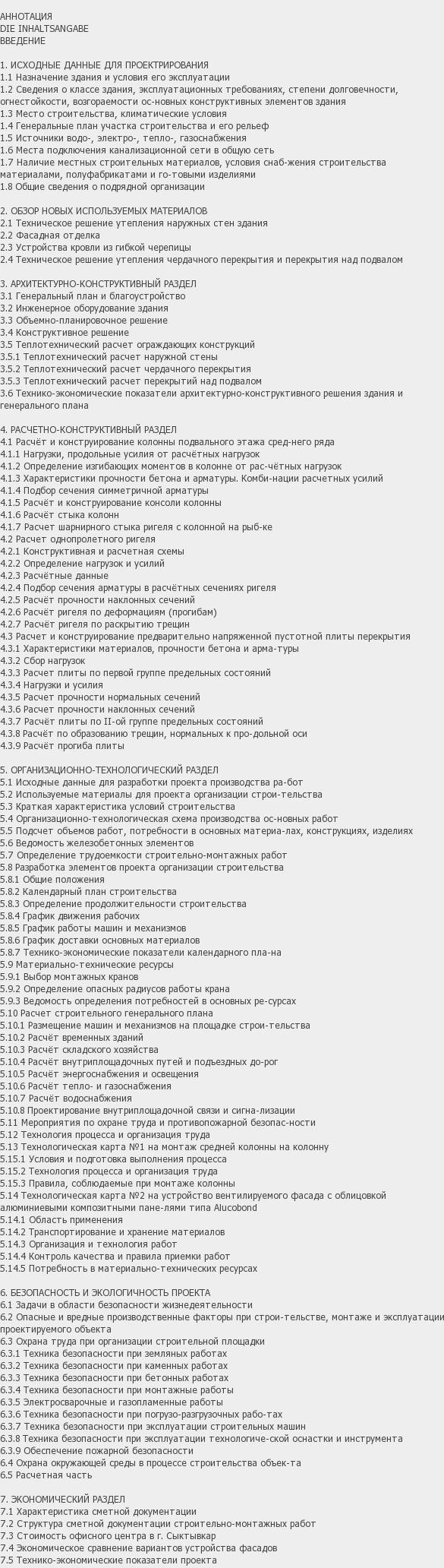

АННОТАЦИЯ
DIE INHALTSANGABE
ВВЕДЕНИЕ

1. ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТРИРОВАНИЯ
1.1 Назначение здания и условия его эксплуатации
1.2 Сведения о классе здания, эксплуатационных требованиях, степени долговечности, огнестойкости, возгораемости ос-новных конструктивных элементов здания
1.3 Место строительства, климатические условия
1.4 Генеральные план участка строительства и его рельеф
1.5 Источники водо-, электро-, тепло-, газоснабжения
1.6 Места подключения канализационной сети в общую сеть
1.7 Наличие местных строительных материалов, условия снаб-жения строительства материалами, полуфабрикатами и го-товыми изделиями
1.8 Общие сведения о подрядной организации

2. ОБЗОР НОВЫХ ИСПОЛЬЗУЕМЫХ МАТЕРИАЛОВ
2.1 Техническое решение утепления наружных стен здания
2.2 Фасадная отделка
2.3 Устройства кровли из гибкой черепицы
2.4 Техническое решение утепления чердачного перекрытия и перекрытия над подвалом

3. АРХИТЕКТУРНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
3.1 Генеральный план и благоустройство
3.2 Инженерное оборудование здания
3.3 Объемно-планировочное решение
3.4 Конструктивное решение
3.5 Теплотехнический расчет ограждающих конструкций
3.5.1 Теплотехнический расчет наружной стены
3.5.2 Теплотехнический расчет чердачного перекрытия
3.5.3 Теплотехнический расчет перекрытий над подвалом
3.6 Технико-экономические показатели архитектурно-конструктивного решения здания и генерального плана

4. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
4.1 Расчёт и конструирование колонны подвального этажа сред-него ряда
4.1.1 Нагрузки, продольные усилия от расчётных нагрузок
4.1.2 Определение изгибающих моментов в колонне от рас-чётных нагрузок
4.1.3 Характеристики прочности бетона и арматуры. Комби-нации расчетных усилий
4.1.4 Подбор сечения симметричной арматуры
4.1.5 Расчёт и конструирование консоли колонны
4.1.6 Расчёт стыка колонн
4.1.7 Расчет шарнирного стыка ригеля с колонной на «рыб-ке»
4.2 Расчет однопролетного ригеля
4.2.1 Конструктивная и расчетная схемы
4.2.2 Определение нагрузок и усилий
4.2.3 Расчётные данные
4.2.4 Подбор сечения арматуры в расчётных сечениях ригеля
4.2.5 Расчёт прочности наклонных сечений
4.2.6 Расчёт ригеля по деформациям (прогибам)
4.2.7 Расчёт ригеля по раскрытию трещин
4.3 Расчет и конструирование предварительно напряженной пустотной плиты перекрытия
4.3.1 Характеристики материалов, прочности бетона и арма-туры
4.3.2 Сбор нагрузок
4.3.3 Расчет плиты по первой группе предельных состояний
4.3.4 Нагрузки и усилия
4.3.5 Расчет прочности нормальных сечений
4.3.6 Расчет прочности наклонных сечений
4.3.7 Расчёт плиты по II-ой группе предельных состояний
4.3.8 Расчёт по образованию трещин, нормальных к про-дольной оси
4.3.9 Расчёт прогиба плиты

5. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
5.1 Исходные данные для разработки проекта производства ра-бот
5.2 Используемые материалы для проекта организации строи-тельства
5.3 Краткая характеристика условий строительства
5.4 Организационно-технологическая схема производства ос-новных работ
5.5 Подсчет объемов работ, потребности в основных материа-лах, конструкциях, изделиях
5.6 Ведомость железобетонных элементов
5.7 Определение трудоемкости строительно-монтажных работ
5.8 Разработка элементов проекта организации строительства
5.8.1 Общие положения
5.8.2 Календарный план строительства
5.8.3 Определение продолжительности строительства
5.8.4 График движения рабочих
5.8.5 График работы машин и механизмов
5.8.6 График доставки основных материалов
5.8.7 Технико-экономические показатели календарного пла-на
5.9 Материально-технические ресурсы
5.9.1 Выбор монтажных кранов
5.9.2 Определение опасных радиусов работы крана
5.9.3 Ведомость определения потребностей в основных ре-сурсах
5.10 Расчет строительного генерального плана
5.10.1 Размещение машин и механизмов на площадке строи-тельства
5.10.2 Расчёт временных зданий
5.10.3 Расчёт складского хозяйства
5.10.4 Расчёт внутриплощадочных путей и подъездных до-рог
5.10.5 Расчёт энергоснабжения и освещения
5.10.6 Расчёт тепло- и газоснабжения
5.10.7 Расчёт водоснабжения
5.10.8 Проектирование внутриплощадочной связи и сигна-лизации
5.11 Мероприятия по охране труда и противопожарной безопас-ности
5.12 Технология процесса и организация труда
5.13 Технологическая карта №1 на монтаж средней колонны на колонну
5.15.1 Условия и подготовка выполнения процесса
5.15.2 Технология процесса и организация труда
5.15.3 Правила, соблюдаемые при монтаже колонны
5.14 Технологическая карта №2 на устройство вентилируемого фасада с облицовкой алюминиевыми композитными пане-лями типа Alucobond
5.14.1 Область применения
5.14.2 Транспортирование и хранение материалов
5.14.3 Организация и технология работ
5.14.4 Контроль качества и правила приемки работ
5.14.5 Потребность в материально-технических ресурсах

6. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА
6.1 Задачи в области безопасности жизнедеятельности
6.2 Опасные и вредные производственные факторы при строи-тельстве, монтаже и эксплуатации проектируемого объекта
6.3 Охрана труда при организации строительной площадки
6.3.1 Техника безопасности при земляных работах
6.3.2 Техника безопасности при каменных работах
6.3.3 Техника безопасности при бетонных работах
6.3.4 Техника безопасности при монтажные работы
6.3.5 Электросварочные и газопламенные работы
6.3.6 Техника безопасности при погрузо-разгрузочных рабо-тах
6.3.7 Техника безопасности при эксплуатации строительных машин
6.3.8 Техника безопасности при эксплуатации технологиче-ской оснастки и инструмента
6.3.9 Обеспечение пожарной безопасности
6.4 Охрана окружающей среды в процессе строительства объек-та
6.5 Расчетная часть

7. ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
7.1 Характеристика сметной документации
7.2 Структура сметной документации строительно-монтажных работ
7.3 Стоимость офисного центра в г. Сыктывкар
7.4 Экономическое сравнение вариантов устройства фасадов
7.5 Технико-экономические показатели проекта
