Проект №1-85 "Офис c подземным паркингом в г. Москва"

Отличный готовый проект офисного здания с паркингом подразделяется на подземный гараж-стоянку и сам офисный центр. Что интересно, паркинг в плане имеет размеры: 63,9 м х 103,8 м, а габариты офисного центра составляют: 48,0 х 44,4 м.

Дипломная работа включает в себя 13 чертежей в программе «AutoCad» и текстовый материал на 104 листах в программе «Microsoft Word».

Состав чертежей: архитектура 6 листов (в комплекте программные файлы визуализации объекта), сравнение вариантов – 1 лист, строительные конструкции 2 листа, технология и организация строительства 4 листа.

План производства работ выполнен на бетонирование монолитной плиты перекрытия.

Расчеты конструкций в дипломной работе выполнены ручным способом и программой «Scad».

Одна из частей здания – офисная – представляет собой 25-ти этажное здание с максимальной отм. на высоте – 97,265 м (+). На первом этаже здания расположены входная группа, кафе с обеденным залом на 120 мест, кухней и подсобными помещениями, электрощитовая и венткамера. Этажи со второго по двадцать пятый заняты офисными помещениями. На каждом этаже также предусмотрено по 2 конференц-зала. Высота этажей – 3,6 м. Высота первого этажа – 4,2 м. Функциональная связь между этажами осуществляется лифтами. Офисный центр имеет цокольный этаж технического назначения. Вторая часть здания - стоянка закрытого типа вместимостью 116 машино-мест, предназначенная для личного автотранспорта сотрудников офисного центра.

Конструктивное решение центра – каркасное с безбалочными перекрытиями. Пространственный каркас здания решается по рамной схеме в обоих направлениях. Ригелями многоэтажных многопролетных рам служит безбалочная плита, жестко связанная с колоннами. Опорами служат колонны сечением 800х800 мм. Сетка колонн принята 6,0 х 6,0 м. Фундаментом служит фундаментная плита толщиной 900 мм. Наружные ограждающие конструкции выполнены из ячеистого бетона с устройством вентилируемого фасада. Крыша плоская с устройством водостока. Кровля выполнена из битумного рулонного материала.

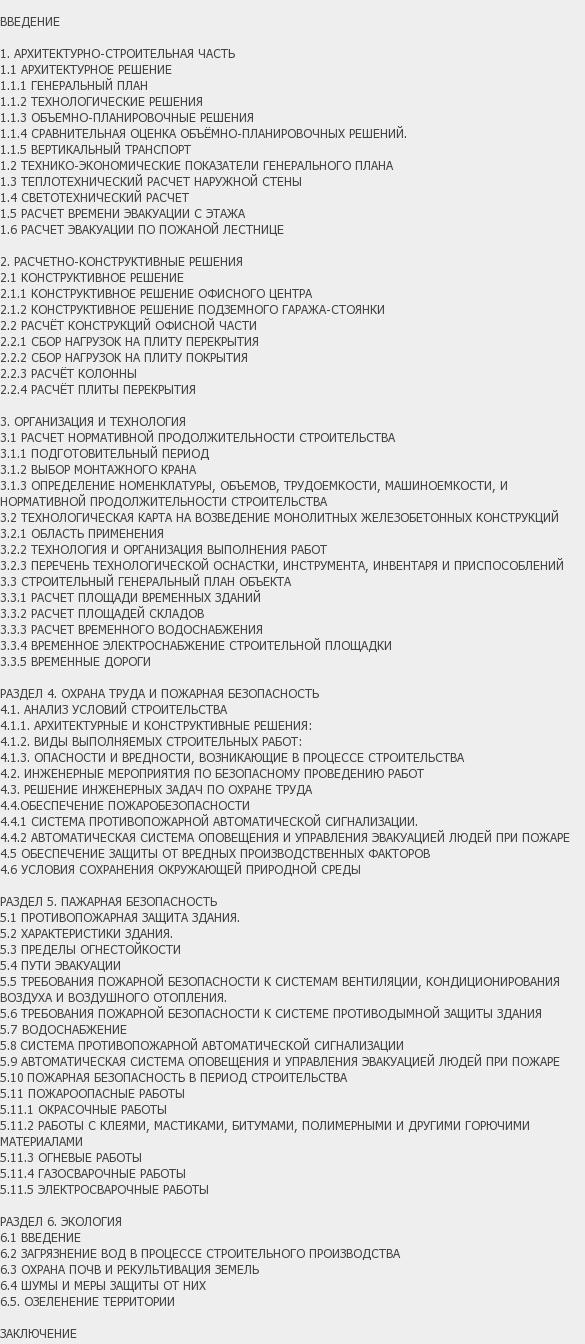

ВВЕДЕНИЕ

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ
1.1 АРХИТЕКТУРНОЕ РЕШЕНИЕ
1.1.1 ГЕНЕРАЛЬНЫЙ ПЛАН
1.1.2 ТЕХНОЛОГИЧЕСКИЕ РЕШЕНИЯ
1.1.3 ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ
1.1.4 СРАВНИТЕЛЬНАЯ ОЦЕНКА ОБЪЁМНО-ПЛАНИРОВОЧНЫХ РЕШЕНИЙ.
1.1.5 ВЕРТИКАЛЬНЫЙ ТРАНСПОРТ
1.2 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ГЕНЕРАЛЬНОГО ПЛАНА
1.3 ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ НАРУЖНОЙ СТЕНЫ
1.4 СВЕТОТЕХНИЧЕСКИЙ РАСЧЕТ
1.5 РАСЧЕТ ВРЕМЕНИ ЭВАКУАЦИИ С ЭТАЖА
1.6 РАСЧЕТ ЭВАКУАЦИИ ПО ПОЖАНОЙ ЛЕСТНИЦЕ

2. РАСЧЕТНО-КОНСТРУКТИВНЫЕ РЕШЕНИЯ
2.1 КОНСТРУКТИВНОЕ РЕШЕНИЕ
2.1.1 КОНСТРУКТИВНОЕ РЕШЕНИЕ ОФИСНОГО ЦЕНТРА
2.1.2 КОНСТРУКТИВНОЕ РЕШЕНИЕ ПОДЗЕМНОГО ГАРАЖА-СТОЯНКИ
2.2 РАСЧЁТ КОНСТРУКЦИЙ ОФИСНОЙ ЧАСТИ
2.2.1 СБОР НАГРУЗОК НА ПЛИТУ ПЕРЕКРЫТИЯ
2.2.2 СБОР НАГРУЗОК НА ПЛИТУ ПОКРЫТИЯ
2.2.3 РАСЧЁТ КОЛОННЫ
2.2.4 РАСЧЁТ ПЛИТЫ ПЕРЕКРЫТИЯ

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ
3.1 РАСЧЕТ НОРМАТИВНОЙ ПРОДОЛЖИТЕЛЬНОСТИ СТРОИТЕЛЬСТВА
3.1.1 ПОДГОТОВИТЕЛЬНЫЙ ПЕРИОД
3.1.2 ВЫБОР МОНТАЖНОГО КРАНА
3.1.3 ОПРЕДЕЛЕНИЕ НОМЕНКЛАТУРЫ, ОБЪЕМОВ, ТРУДОЕМКОСТИ, МАШИНОЕМКОСТИ, И НОРМАТИВНОЙ ПРОДОЛЖИТЕЛЬНОСТИ СТРОИТЕЛЬСТВА
3.2 ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ВОЗВЕДЕНИЕ МОНОЛИТНЫХ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ
3.2.1 ОБЛАСТЬ ПРИМЕНЕНИЯ
3.2.2 ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ ВЫПОЛНЕНИЯ РАБОТ
3.2.3 ПЕРЕЧЕНЬ ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ, ИНСТРУМЕНТА, ИНВЕНТАРЯ И ПРИСПОСОБЛЕНИЙ
3.3 СТРОИТЕЛЬНЫЙ ГЕНЕРАЛЬНЫЙ ПЛАН ОБЪЕКТА
3.3.1 РАСЧЕТ ПЛОЩАДИ ВРЕМЕННЫХ ЗДАНИЙ
3.3.2 РАСЧЕТ ПЛОЩАДЕЙ СКЛАДОВ
3.3.3 РАСЧЕТ ВРЕМЕННОГО ВОДОСНАБЖЕНИЯ
3.3.4 ВРЕМЕННОЕ ЭЛЕКТРОСНАБЖЕНИЕ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ
3.3.5 ВРЕМЕННЫЕ ДОРОГИ

РАЗДЕЛ 4. ОХРАНА ТРУДА И ПОЖАРНАЯ БЕЗОПАСНОСТЬ
4.1. АНАЛИЗ УСЛОВИЙ СТРОИТЕЛЬСТВА
4.1.1. АРХИТЕКТУРНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ:
4.1.2. ВИДЫ ВЫПОЛНЯЕМЫХ СТРОИТЕЛЬНЫХ РАБОТ:
4.1.3. ОПАСНОСТИ И ВРЕДНОСТИ, ВОЗНИКАЮЩИЕ В ПРОЦЕССЕ СТРОИТЕЛЬСТВА
4.2. ИНЖЕНЕРНЫЕ МЕРОПРИЯТИЯ ПО БЕЗОПАСНОМУ ПРОВЕДЕНИЮ РАБОТ
4.3. РЕШЕНИЕ ИНЖЕНЕРНЫХ ЗАДАЧ ПО ОХРАНЕ ТРУДА
4.4.ОБЕСПЕЧЕНИЕ ПОЖАРОБЕЗОПАСНОСТИ
4.4.1 СИСТЕМА ПРОТИВОПОЖАРНОЙ АВТОМАТИЧЕСКОЙ СИГНАЛИЗАЦИИ.
4.4.2 АВТОМАТИЧЕСКАЯ СИСТЕМА ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ ЛЮДЕЙ ПРИ ПОЖАРЕ
4.5 ОБЕСПЕЧЕНИЕ ЗАЩИТЫ ОТ ВРЕДНЫХ ПРОИЗВОДСТВЕННЫХ ФАКТОРОВ
4.6 УСЛОВИЯ СОХРАНЕНИЯ ОКРУЖАЮЩЕЙ ПРИРОДНОЙ СРЕДЫ

РАЗДЕЛ 5. ПАЖАРНАЯ БЕЗОПАСНОСТЬ
5.1 ПРОТИВОПОЖАРНАЯ ЗАЩИТА ЗДАНИЯ.
5.2 ХАРАКТЕРИСТИКИ ЗДАНИЯ.
5.3 ПРЕДЕЛЫ ОГНЕСТОЙКОСТИ
5.4 ПУТИ ЭВАКУАЦИИ
5.5 ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ К СИСТЕМАМ ВЕНТИЛЯЦИИ, КОНДИЦИОНИРОВАНИЯ ВОЗДУХА И ВОЗДУШНОГО ОТОПЛЕНИЯ.
5.6 ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ К СИСТЕМЕ ПРОТИВОДЫМНОЙ ЗАЩИТЫ ЗДАНИЯ
5.7 ВОДОСНАБЖЕНИЕ
5.8 СИСТЕМА ПРОТИВОПОЖАРНОЙ АВТОМАТИЧЕСКОЙ СИГНАЛИЗАЦИИ
5.9 АВТОМАТИЧЕСКАЯ СИСТЕМА ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ ЛЮДЕЙ ПРИ ПОЖАРЕ
5.10 ПОЖАРНАЯ БЕЗОПАСНОСТЬ В ПЕРИОД СТРОИТЕЛЬСТВА
5.11 ПОЖАРООПАСНЫЕ РАБОТЫ
5.11.1 ОКРАСОЧНЫЕ РАБОТЫ
5.11.2 РАБОТЫ С КЛЕЯМИ, МАСТИКАМИ, БИТУМАМИ, ПОЛИМЕРНЫМИ И ДРУГИМИ ГОРЮЧИМИ МАТЕРИАЛАМИ
5.11.3 ОГНЕВЫЕ РАБОТЫ
5.11.4 ГАЗОСВАРОЧНЫЕ РАБОТЫ
5.11.5 ЭЛЕКТРОСВАРОЧНЫЕ РАБОТЫ

РАЗДЕЛ 6. ЭКОЛОГИЯ
6.1 ВВЕДЕНИЕ
6.2 ЗАГРЯЗНЕНИЕ ВОД В ПРОЦЕССЕ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
6.3 ОХРАНА ПОЧВ И РЕКУЛЬТИВАЦИЯ ЗЕМЕЛЬ
6.4 ШУМЫ И МЕРЫ ЗАЩИТЫ ОТ НИХ
6.5. ОЗЕЛЕНЕНИЕ ТЕРРИТОРИИ

ЗАКЛЮЧЕНИЕ
