Проект №1-114 "Музей мототехники в г. Ирбит"

Скачать бесплатно план, фасад или разрез здания музея Вы можете в DEMO версии диплома на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

В дипломном проекте выполнено: 10 чертежей в ПК «AutoCAD» и 163 листов пояснительной записки в ПК «Microsoft Word и Excel».

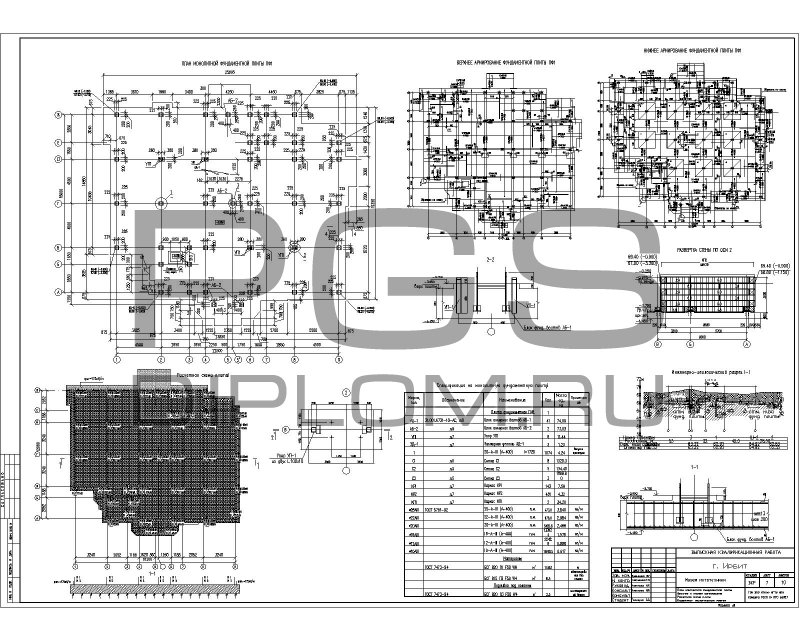

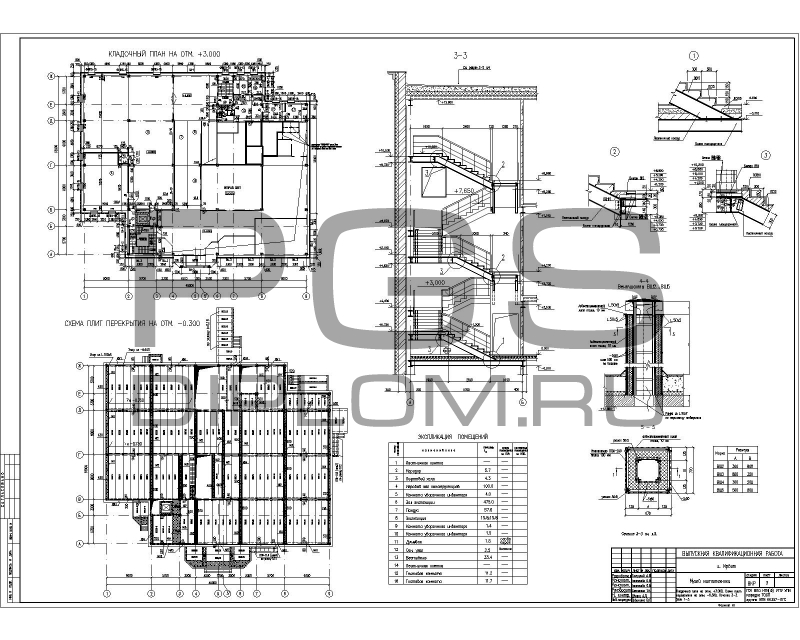

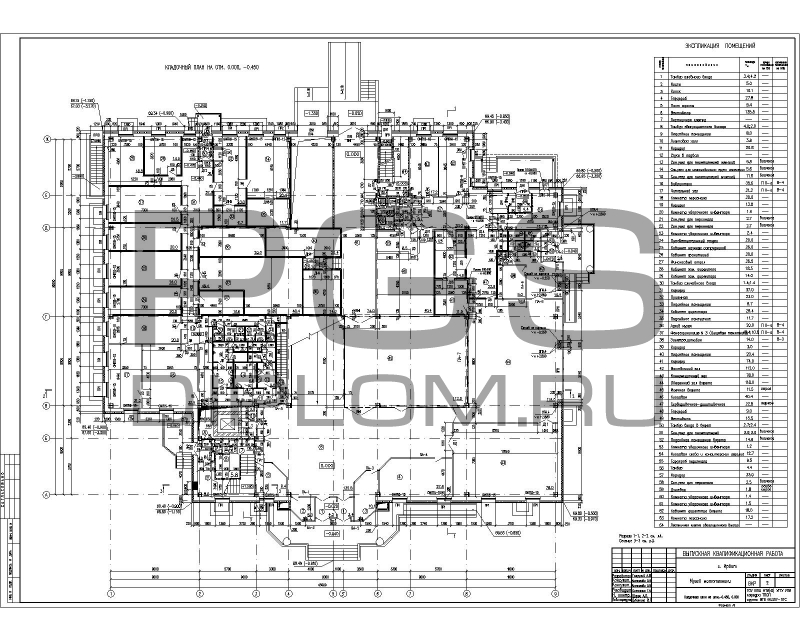

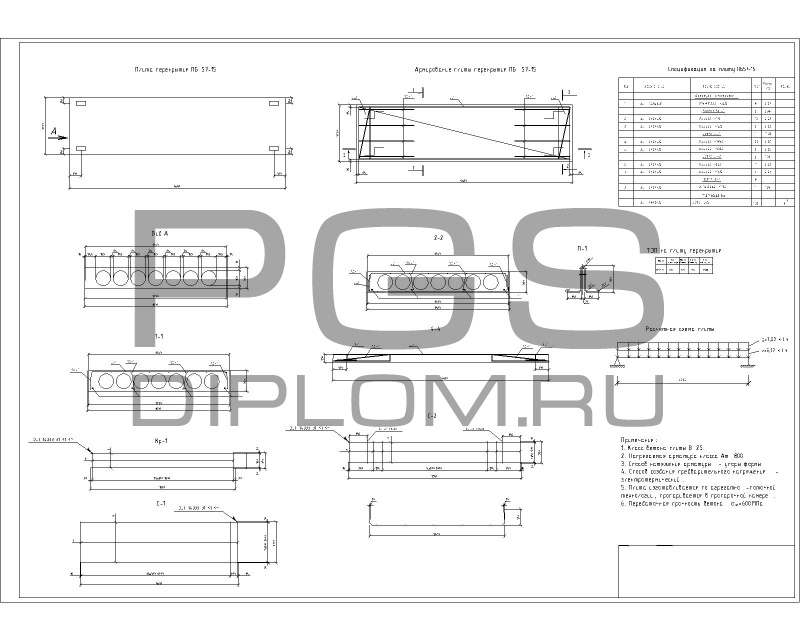

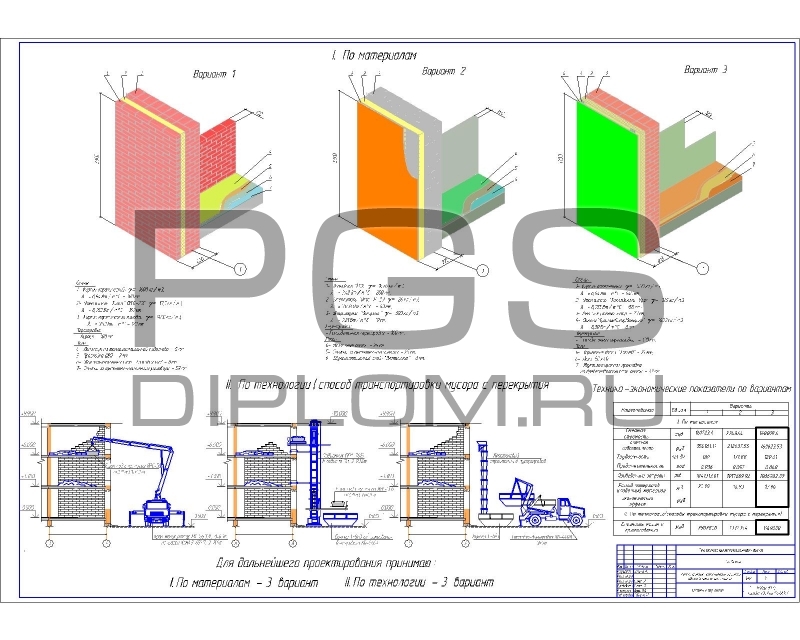

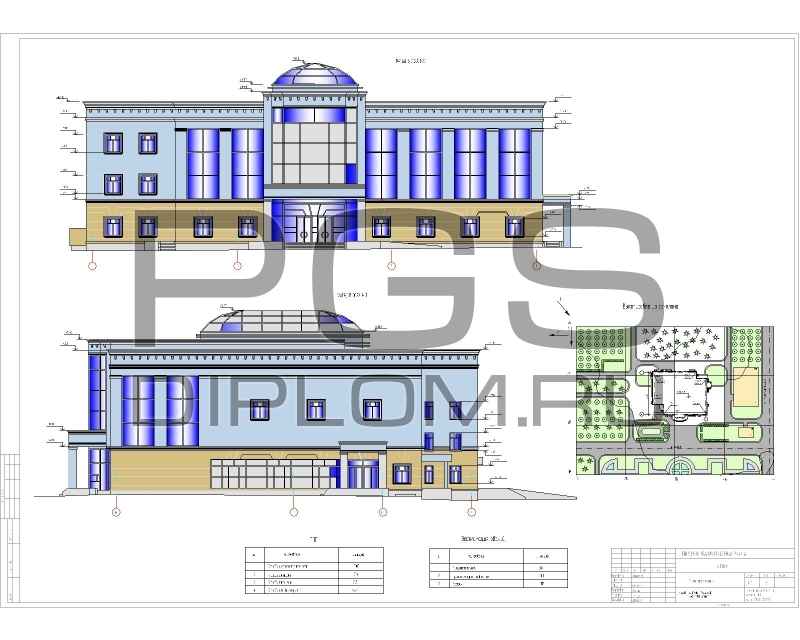

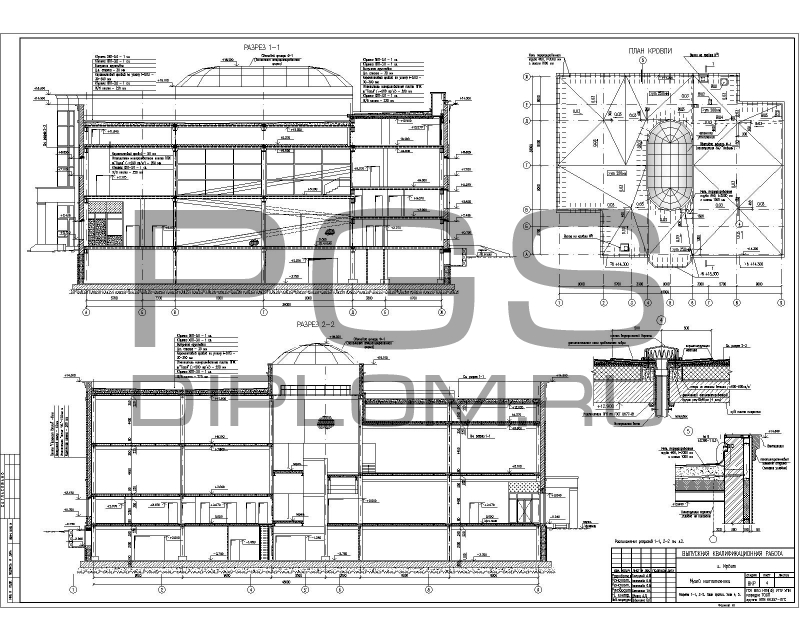

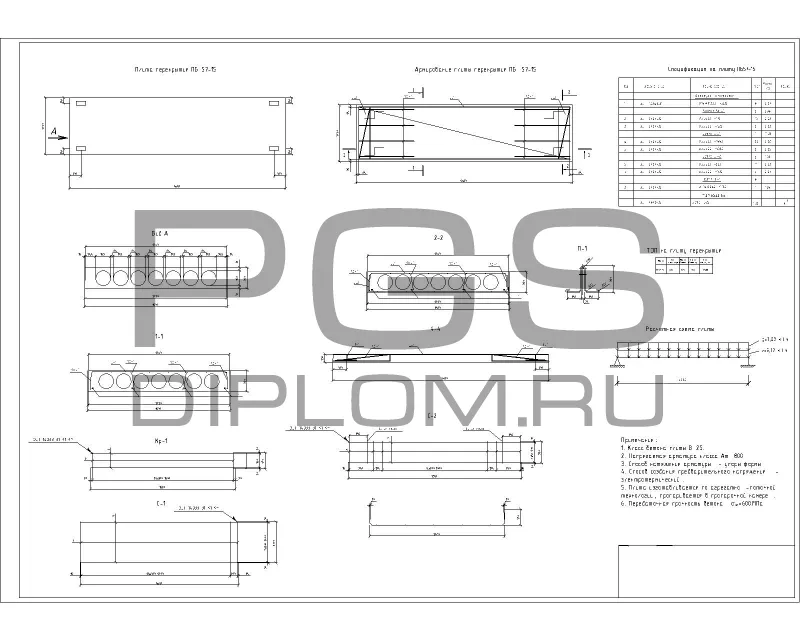

В графической части диплома содержатся следующие чертежи: архитектуры - 4 шт (в комплекте программные файлы визуализации объекта), сравнение вариантов – 1 шт, расчет конструкций - 2 шт, технологической и организационной части - 3 шт.

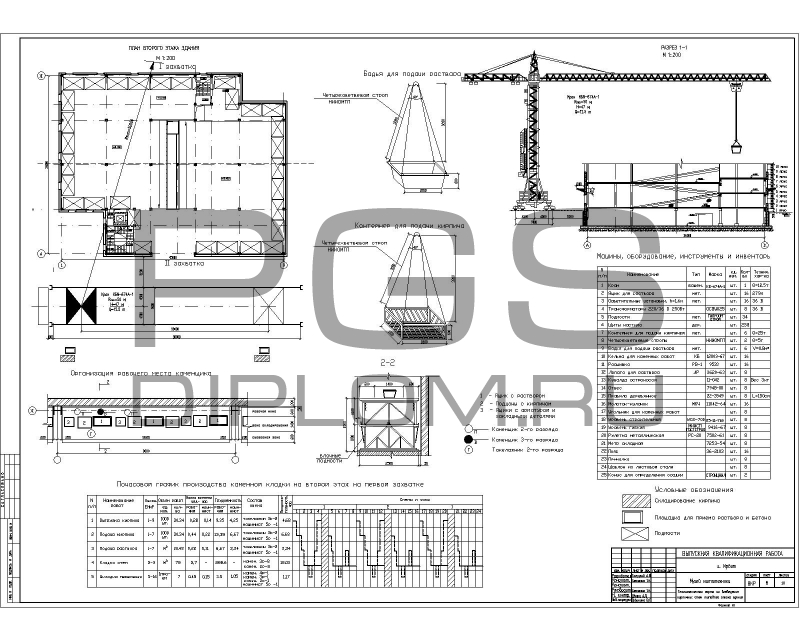

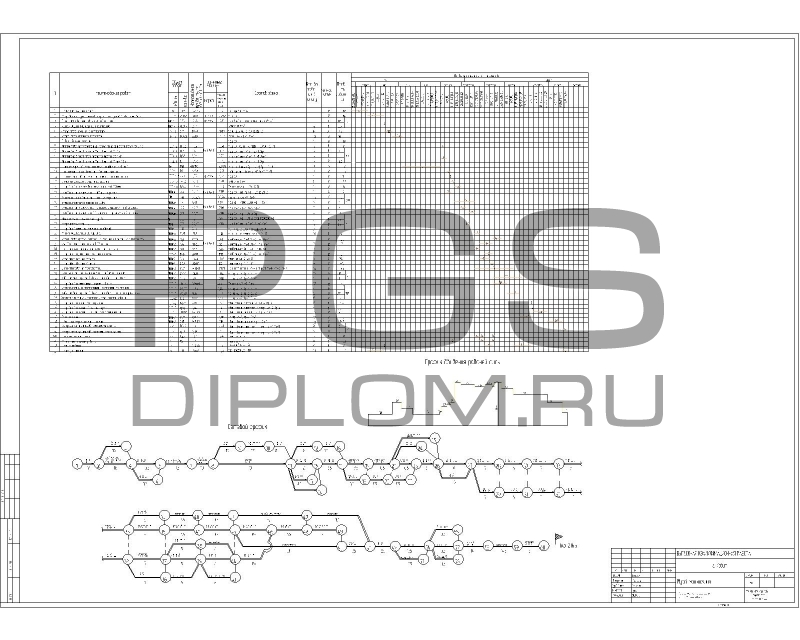

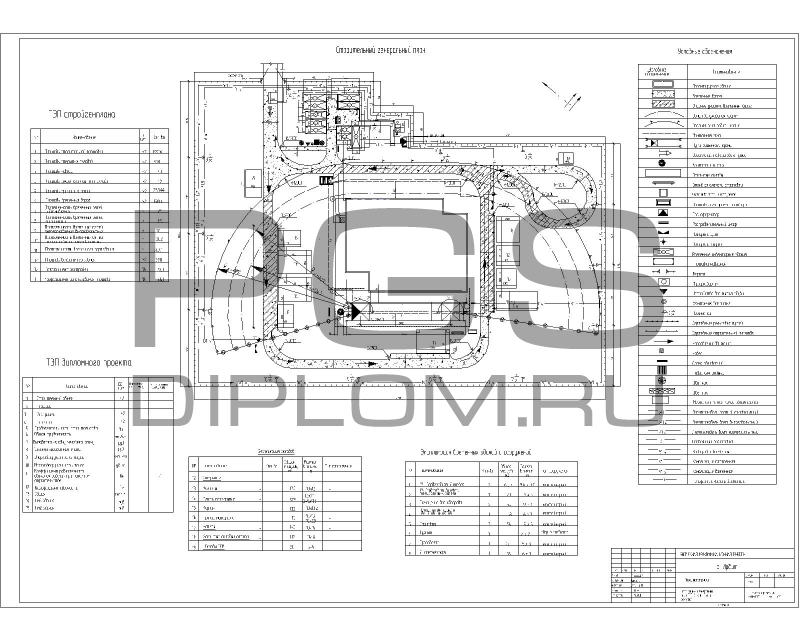

В проекте строительные конструкции рассчитаны в программе «Лира». В работе представлен ППР на возведение кирпичных стен типового этажа. В организационном разделе разработан календарный и сетевой график производства работ, а также строительный генеральный план музея.

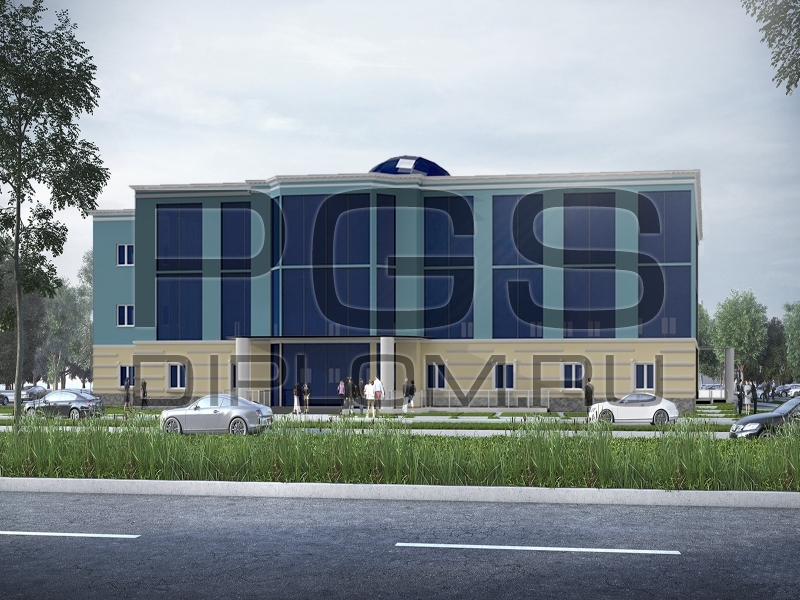

Здание музея двухэтажное с цокольным этажом, общей площадью 4580 кв.м. В цокольном этаже располагаются: помещения фондохранилищ, кино-фото лаборатория, реставрационные мастерские и другие подсобные помещения. На первом этаже расположен выставочный зал, на втором этаже зал конструкторов. Проектируемая музей имеет максимальные габаритные размеры в осях (Д/Ш/В) –45/36/18,20 метров.

Конструктивная схема – стальной каркас. Фундаменты приняты в виде монолитной железобетонной плиты толщиной 600 мм. Наружные стены кирпичные. Плиты перекрытия – железобетонные пустотные. Лестничные марши – сборные ступени по гнутым металлическим косоурам. Крыша – плоская с внутренним водостоком. (ъ)

1. ИСХОДНЫЕ ДАННЫЕ
1.1 Аналитический обзор
1.2 Характеристика населенного пункта
1.3 Инженерно-геологические условия участка строительства
1.4 Характеристика объекта

2. СРАВНЕНИЕ ВАРИАНТОВ
2.1 Исходные данные для сравнения
2.2. Теплотехнический расчет покрытия
2.3. Теплотехнический расчет стенового ограждения
2.4. Расчет технико-экономических показателей по вариантам
2.5. Расчет экономического эффекта
- ЛОКАЛЬНЫЙ СМЕТНЫЙ РАСЧЕТ № 1 (по варианту №1)
- ЛОКАЛЬНЫЙ СМЕТНЫЙ РАСЧЕТ № 2 (по варианту №2)
- ЛОКАЛЬНЫЙ СМЕТНЫЙ РАСЧЕТ № 3 (по варианту №3)

3. АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ
3.1. Общие данные
3.2. Описание выкопировки из генплана
3.3. Объемно-планировочное решение здания
3.4. Конструктивное решение
3.5. Теплотехнические расчеты
3.6. Расчеты звукоизоляции
3.7. Мероприятия по обеспечению эвакуации из здания
3.8. Энергетический паспорт здания
3.9. Технико-экономические показатели объемно-планировочных решений здания

4. РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ
4.1. Общие данные
4.2. Ветровая нагрузка
4.3. Определение количества диафрагм жесткости
4.4. Расчет предварительно напряженного крайнего ригеля по оси 12
4.4.1. Расчетные нагрузки и усилия
4.4.2. Характеристики прочности бетона и арматуры
4.4.3. Расчет ригеля по предельным состояниям первой группы
4.4.4. Расчет ригеля по предельным состояниям второй группы
4.4.5. Расчет прочности ригеля в стадии изготовления
4.5. Расчет средней колонны К7 по оси Б, ряд 12

5. ОСНОВАНИЯ И ФУНДАМЕНТЫ
5.1. Оценка инженерно-геологических условий строительной площадки
5.2. Проектирование столбчатого фундамента на естественном основании
5.2.1. Определение глубины заложения подошвы фундамента
5.2.2. Определение площади подошвы фундамента
5.2.3. Проверка краевых давлений под подошвой фундамента
5.2.4. Расчет осадки
5.2.5. Конструктивный расчет фундамента

6. ТЕХНОЛОГИЧЕСКАЯ КАРТА НА МОНТАЖ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ МЕЖВИДОВОГО КАРКАСА
6.1. Область применения
6.2. Технология и организация строительного процесса
6.2.1 Установка колонн в стаканы фундаментов
6.2.2 Монтаж ригелей
6.2.3 Монтаж диафрагм жесткости
6.2.4 Монтаж плит перекрытия
6.2.5 Установка колонн на оголовки нижестоящих колонн
6.3. Требования к качеству и приемке работ
6.4. Техника безопасности и охрана труда, экологическая и пожарная безопасность
6.5. Материально-технические ресурсы
6.6. Технико-экономические показатели по техкарте

7. ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
7.1. Номенклатура строительно-монтажных работ
7.2 Определение объемов строительно-монтажных работ
7.3. Определение потребности в строительных материалах и полуфабрикатах
7.5. Выбор комплекта машин и механизмов для основных строительных процессов
7.5.1 Выбор экскаватора
7.5.2 Выбор автосамосвалов
7.5.3 Выбор стрелового крана для возведения подземной части здания
7.5.4 Выбор башенного крана
7.6. Выбор методов производства основных строительно-монтажных работ
7.6.1 Подготовительный период
7.6.2 Земляные работы
7.6.3 Возведение подземной части здания
7.6.4 Возведение надземной части
7.6.5 Отделочные работы
7.6.6 Устройство полов
7.6.7 Наружная отделка
7.7. Календарное планирование
7.8. Сетевое планирование
7.9. Расчет площадей складов
7.10 Потребность в транспортных средствах
7.11 Расчет временных административных и бытовых зданий на стройплощадке
7.12. Водоснабжение, теплоснабжение и энергоснабжение стройплощадки
7.12.1 Водоснабжение стройплощадки
7.12.2 Освещение стройплощадки
7.12.3 Энергоснабжение стройплощадки
7.12.4 Теплоснабжение стройплощадки
7.13. Стройгенплан
7.14. Технико-экономические показатели

8. Безопасность жизнедеятельности
8.1 Техника безопасности
8.1.1 Организация строительной площадки и рабочих мест
8.1.2 Складирование материалов и конструкций
8.1.3 Земляные работы
8.1.4 Бетонные работы
8.1.5 Гидроизоляция фундамента
8.1.6 Монтажные работы
8.1.7 Каменные работы
8.1.8 Отделочные работы
8.1.9 Устройство полов
8.1.10 Кровельные работы
8.1.11 Погрузочно-разгрузочные работы
8.2 Производственная санитария
8.3. Противопожарная безопасность
8.4 Гражданская оборона и действия в ЧС

9. ПРИРОДОПОЛЬЗОВАНИЕ И ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
9.1. Общие данные
9.2. Мероприятия по защите окружающей среды на стадии проектирования
9.3. Мероприятия по защите окружающей среды на стадии производства работ
9.4. Мероприятия по защите окружающей среды на стадии эксплуатации
