Проект №3-72 "Завод безалкогольных напитков в г. Туапсе"

Востребованная тема готового дипломного проекта ПГС (Промышленное и гражданское строительство). Готовый проект на тему «Завод напитков». Помещения сгруппированы в соответствии с расположением технологического оборудования, необходимым для нормального осуществления технологического процесса. Проектируемый завод в плане имеет габаритные размеры (Д/Ш/В) – 72,0/24,0/8,98 метра.

Конструктивная система здания каркасно-панельная. Фундаменты столбчатые сборные. Колонны двутаврового сечения с шириной стенки 400 мм, фермы с параллельными поясами и треугольной решеткой. Перекрытие первого этажа бытовых помещений сборные железобетонные. Наружные стены цеха из трехслойных панелей, стены бытовой части из кирпича. Кровля плоская

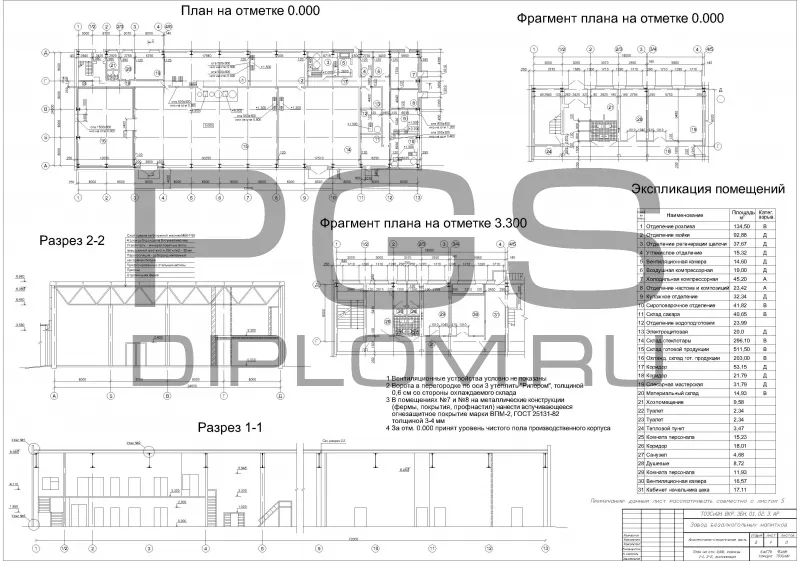

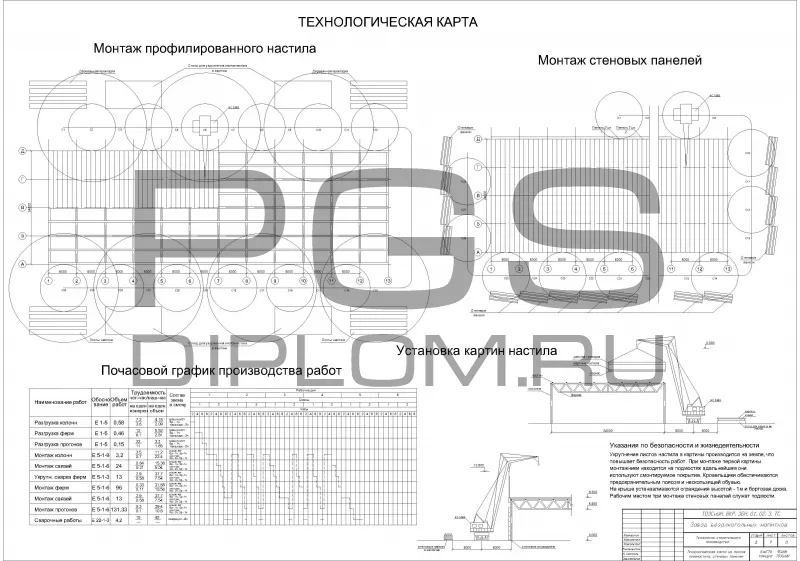

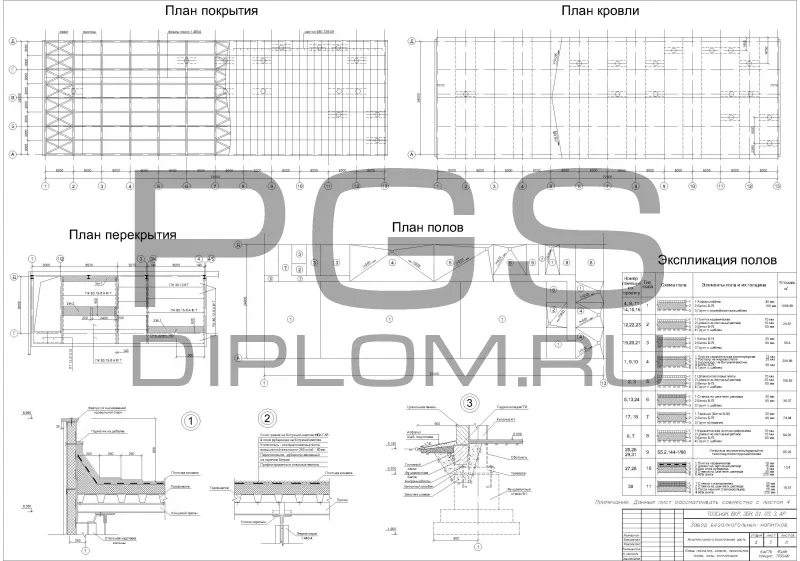

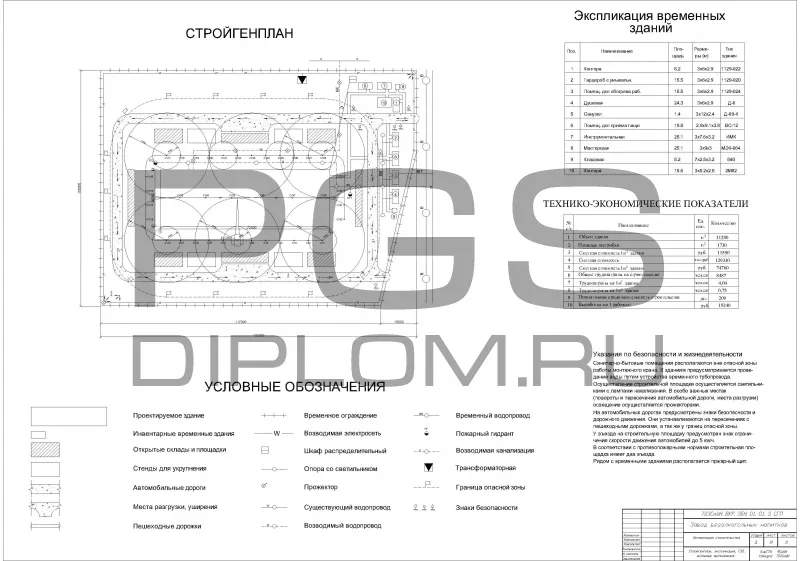

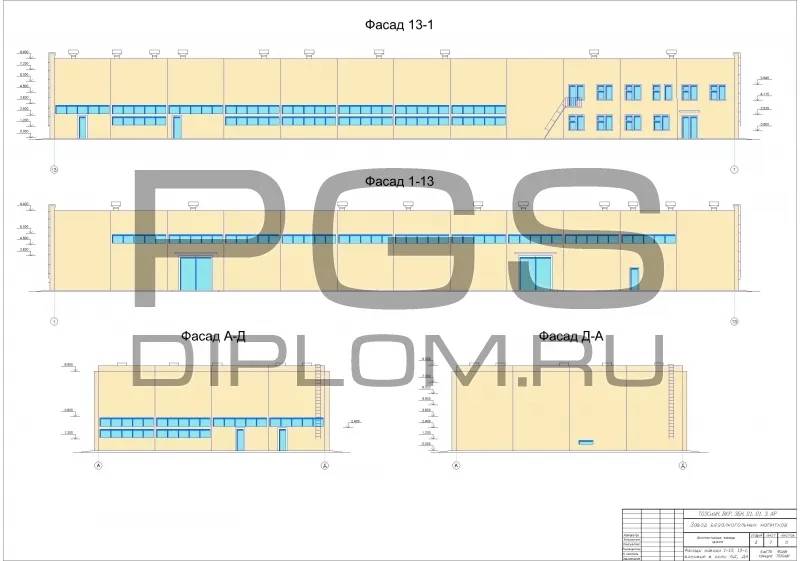

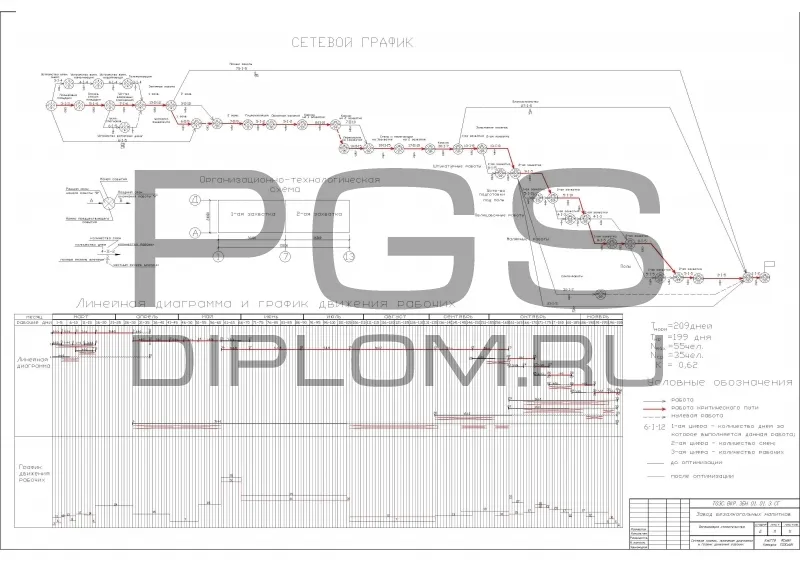

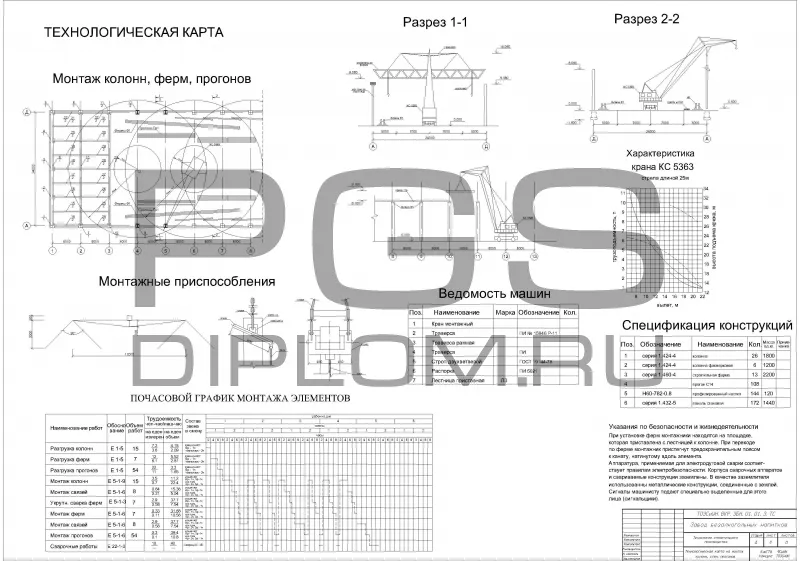

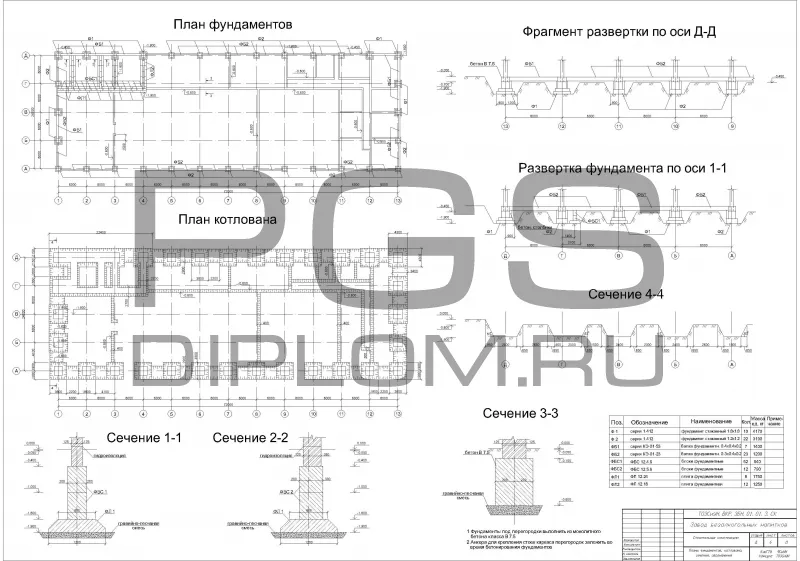

Архитектурная часть проекта выполнена на четырех листах. В дипломном проекте расчетная часть выполнена ручным способом. В проекте разработан ППР на монтаже колонн, стен и прогонов, а также ППР на монтаж профнастила и стеновых панелей. В организационном разделе разработан сетевой график и строительный генеральный план цеха. В экономической части разработаны локальные сметы, объектная смета и сводный сметный расчет.

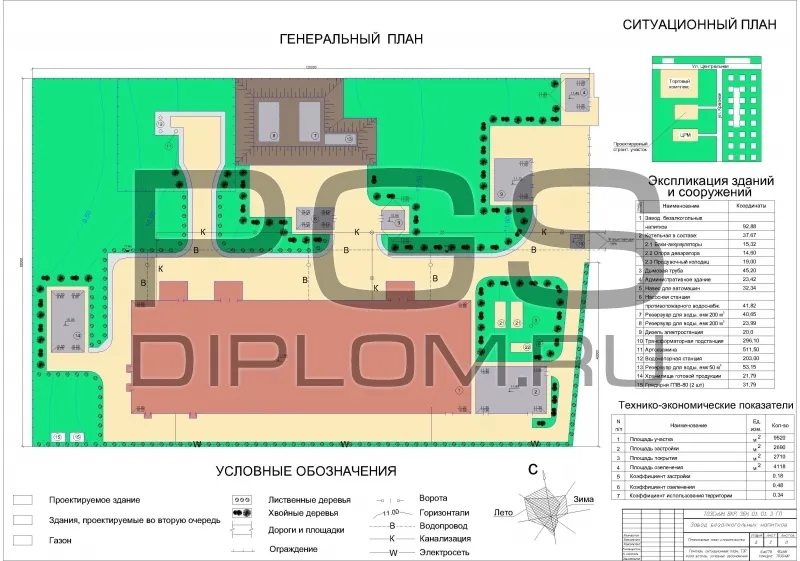

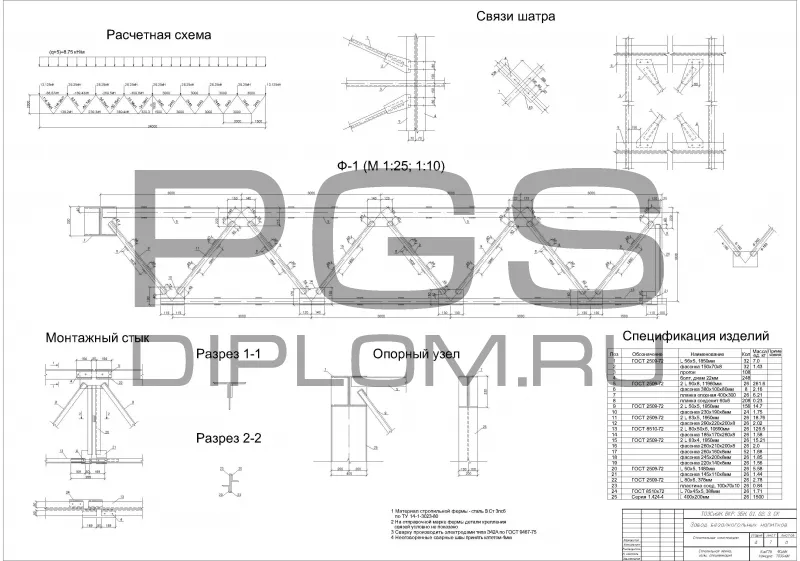

В работе содержится 11 листов чертежей (dwg) в программе «AutoCAD», 145 листов записки в «Word» «Excel». (ъ)

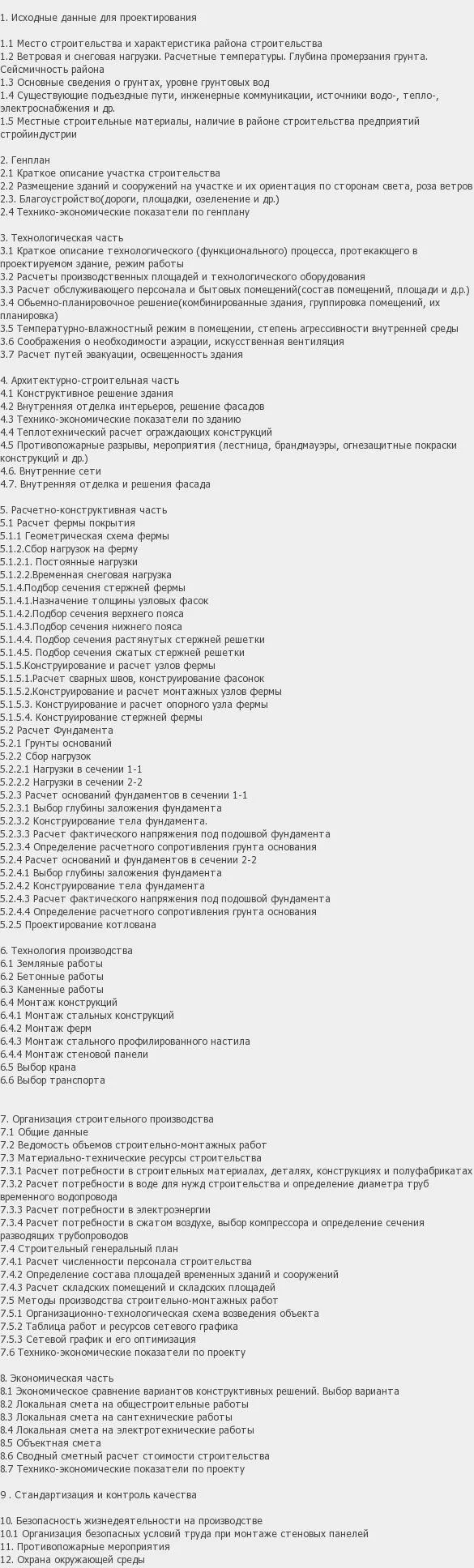

1. Исходные данные для проектирования

1.1 Место строительства и характеристика района строительства
1.2 Ветровая и снеговая нагрузки. Расчетные температуры. Глубина промерзания грунта. Сейсмичность района
1.3 Основные сведения о грунтах, уровне грунтовых вод
1.4 Существующие подъездные пути, инженерные коммуникации, источники водо-, тепло-, электроснабжения и др.
1.5 Местные строительные материалы, наличие в районе строительства предприятий стройиндустрии

2. Генплан
2.1 Краткое описание участка строительства
2.2 Размещение зданий и сооружений на участке и их ориентация по сторонам света, роза ветров
2.3. Благоустройство(дороги, площадки, озеленение и др.)
2.4 Технико-экономические показатели по генплану

3. Технологическая часть
3.1 Краткое описание технологического (функционального) процесса, протекающего в проектируемом здание, режим работы
3.2 Расчеты производственных площадей и технологического оборудования
3.3 Расчет обслуживающего персонала и бытовых помещений(состав помещений, площади и д.р.)
3.4 Обьемно-планировочное решение(комбинированные здания, группировка помещений, их планировка)
3.5 Температурно-влажностный режим в помещении, степень агрессивности внутренней среды
3.6 Соображения о необходимости аэрации, искусственная вентиляция
3.7 Расчет путей эвакуации, освещенность здания

4. Архитектурно-строительная часть
4.1 Конструктивное решение здания
4.2 Внутренняя отделка интерьеров, решение фасадов
4.3 Технико-экономические показатели по зданию
4.4 Теплотехнический расчет ограждающих конструкций
4.5 Противопожарные разрывы, мероприятия (лестница, брандмауэры, огнезащитные покраски конструкций и др.)
4.6. Внутренние сети
4.7. Внутренняя отделка и решения фасада

5. Расчетно-конструктивная часть
5.1 Расчет фермы покрытия
5.1.1 Геометрическая схема фермы
5.1.2.Сбор нагрузок на ферму
5.1.2.1. Постоянные нагрузки
5.1.2.2.Временная снеговая нагрузка
5.1.4.Подбор сечения стержней фермы
5.1.4.1.Назначение толщины узловых фасок
5.1.4.2.Подбор сечения верхнего пояса
5.1.4.3.Подбор сечения нижнего пояса
5.1.4.4. Подбор сечения растянутых стержней решетки
5.1.4.5. Подбор сечения сжатых стержней решетки
5.1.5.Конструирование и расчет узлов фермы
5.1.5.1.Расчет сварных швов, конструирование фасонок
5.1.5.2.Конструирование и расчет монтажных узлов фермы
5.1.5.3. Конструирование и расчет опорного узла фермы
5.1.5.4. Конструирование стержней фермы
5.2 Расчет Фундамента
5.2.1 Грунты оснований
5.2.2 Сбор нагрузок
5.2.2.1 Нагрузки в сечении 1-1
5.2.2.2 Нагрузки в сечении 2-2
5.2.3 Расчет оснований фундаментов в сечении 1-1
5.2.3.1 Выбор глубины заложения фундамента
5.2.3.2 Конструирование тела фундамента.
5.2.3.3 Расчет фактического напряжения под подошвой фундамента
5.2.3.4 Определение расчетного сопротивления грунта основания
5.2.4 Расчет оснований и фундаментов в сечении 2-2
5.2.4.1 Выбор глубины заложения фундамента
5.2.4.2 Конструирование тела фундамента
5.2.4.3 Расчет фактического напряжения под подошвой фундамента
5.2.4.4 Определение расчетного сопротивления грунта основания
5.2.5 Проектирование котлована

6. Технология производства
6.1 Земляные работы
6.2 Бетонные работы
6.3 Каменные работы
6.4 Монтаж конструкций
6.4.1 Монтаж стальных конструкций
6.4.2 Монтаж ферм
6.4.3 Монтаж стального профилированного настила
6.4.4 Монтаж стеновой панели
6.5 Выбор крана
6.6 Выбор транспорта

7. Организация строительного производства
7.1 Общие данные
7.2 Ведомость объемов строительно-монтажных работ
7.3 Материально-технические ресурсы строительства
7.3.1 Расчет потребности в строительных материалах, деталях, конструкциях и полуфабрикатах
7.3.2 Расчет потребности в воде для нужд строительства и определение диаметра труб временного водопровода
7.3.3 Расчет потребности в электроэнергии
7.3.4 Расчет потребности в сжатом воздухе, выбор компрессора и определение сечения разводящих трубопроводов
7.4 Строительный генеральный план
7.4.1 Расчет численности персонала строительства
7.4.2 Определение состава площадей временных зданий и сооружений
7.4.3 Расчет складских помещений и складских площадей
7.5 Методы производства строительно-монтажных работ
7.5.1 Организационно-технологическая схема возведения объекта
7.5.2 Таблица работ и ресурсов сетевого графика
7.5.3 Сетевой график и его оптимизация
7.6 Технико-экономические показатели по проекту

8. Экономическая часть

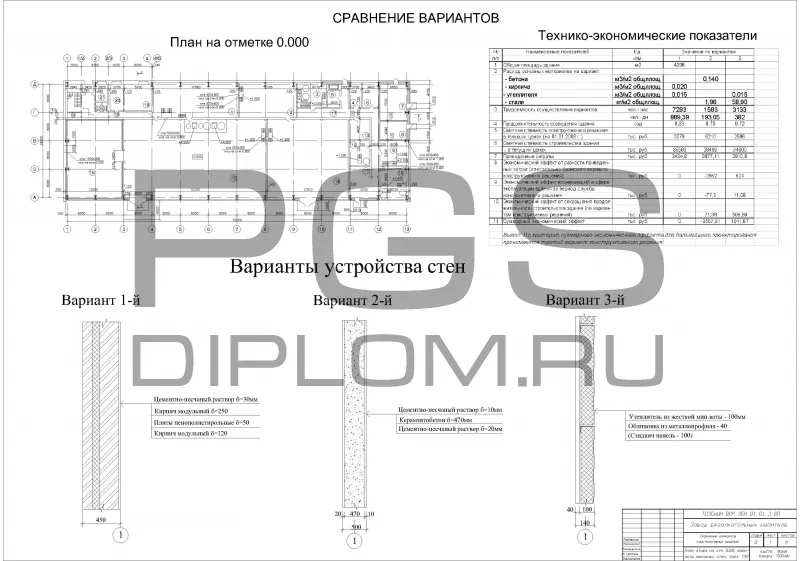

8.1 Экономическое сравнение вариантов конструктивных решений. Выбор варианта
8.2 Локальная смета на общестроительные работы
8.3 Локальная смета на сантехнические работы
8.4 Локальная смета на электротехнические работы
8.5 Объектная смета
8.6 Сводный сметный расчет стоимости строительства
8.7 Технико-экономические показатели по проекту

9 . Стандартизация и контроль качества

10. Безопасность жизнедеятельности на производстве
10.1 Организация безопасных условий труда при монтаже стеновых панелей
11. Противопожарные мероприятия
12. Охрана окружающей среды
