Проект №3-14 "Оружейный цех в г. Челябинск"

Дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Дипломная работа на тему «автоматно- револьверный цех завода в городе Челябинск». Здание цеха одноэтажное с габаритными размерами (ДхШхВ) – 156х72х18 метров. Общая площадь 11232 кв.м, строительный объем уеха составляет 202176 куб.м.

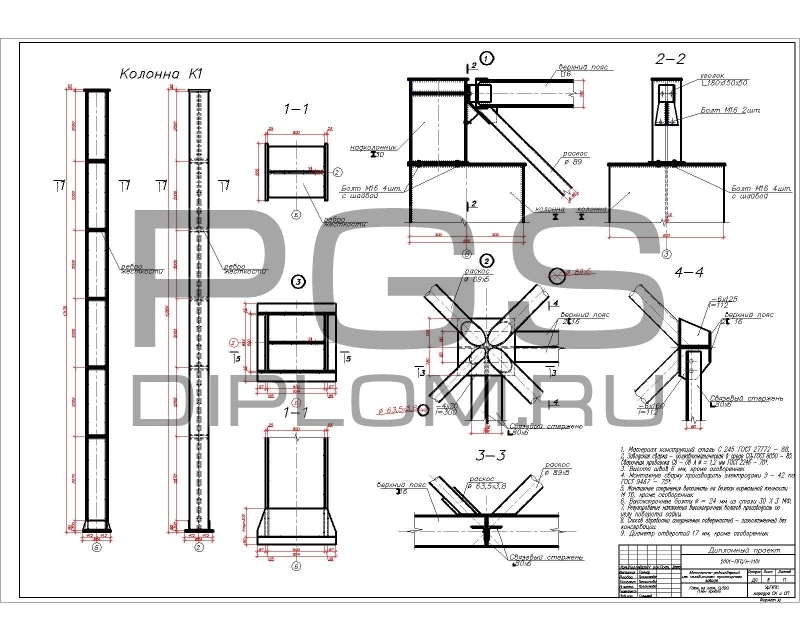

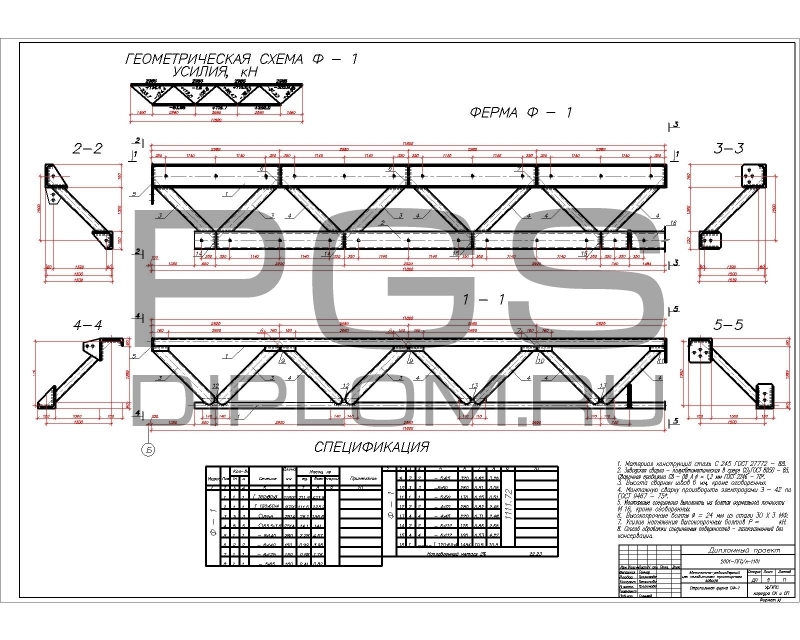

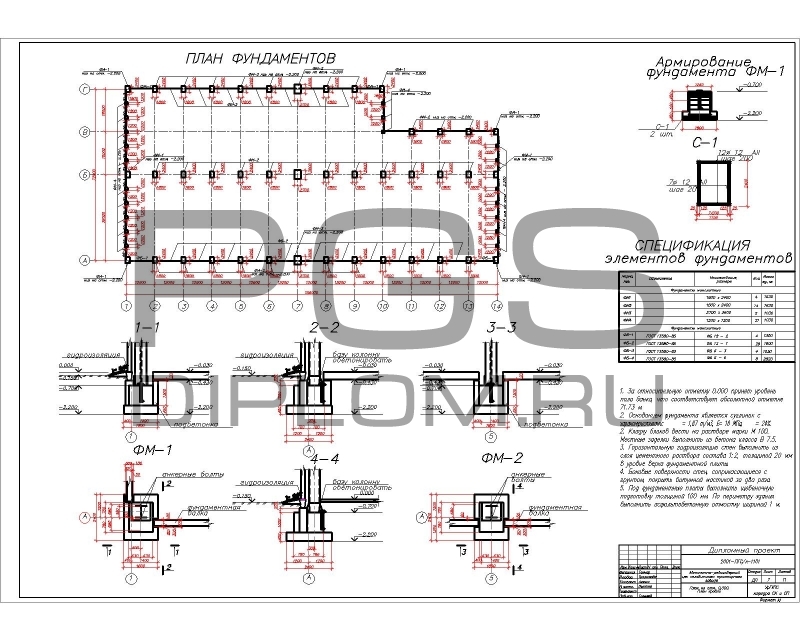

Каркас здания – стальной. Фундамент свайный с монолитным ростверком. Под стенами предусматриваются железобетонные фундаментные балки. Колонны стальные из сварного двутавра. Предусмотрено шарнирное опирание колонн на фундамент. Покрытие из прокатных профилей. Наружные стены самонесущие навесные железобетонные панели. Кровля плоская с уклоном, водоотвод внутренний. В кровле устраиваются стальные светоаэрационные фонари с вертикальным остеклением.

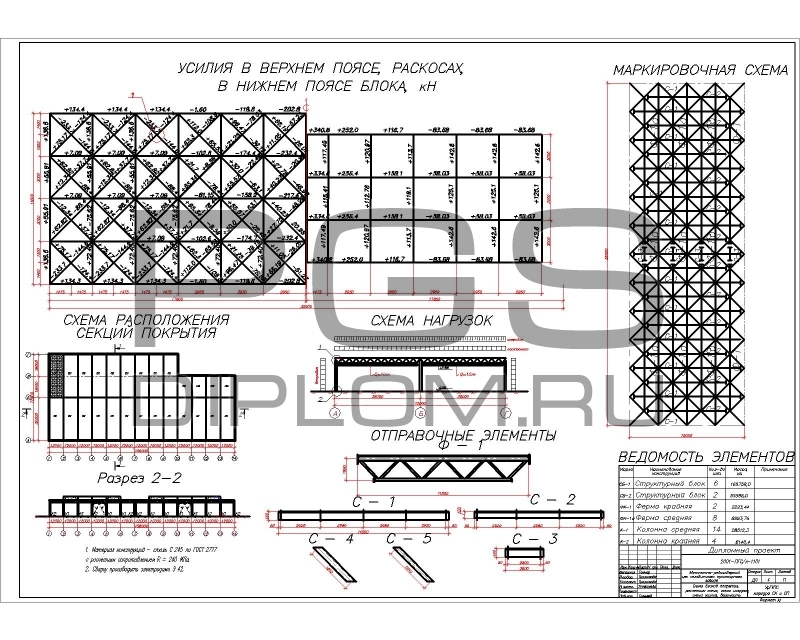

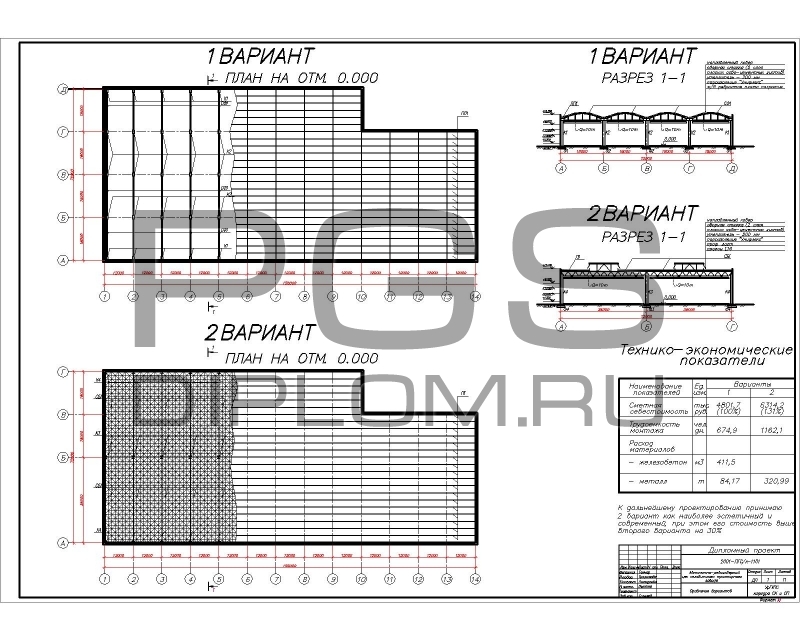

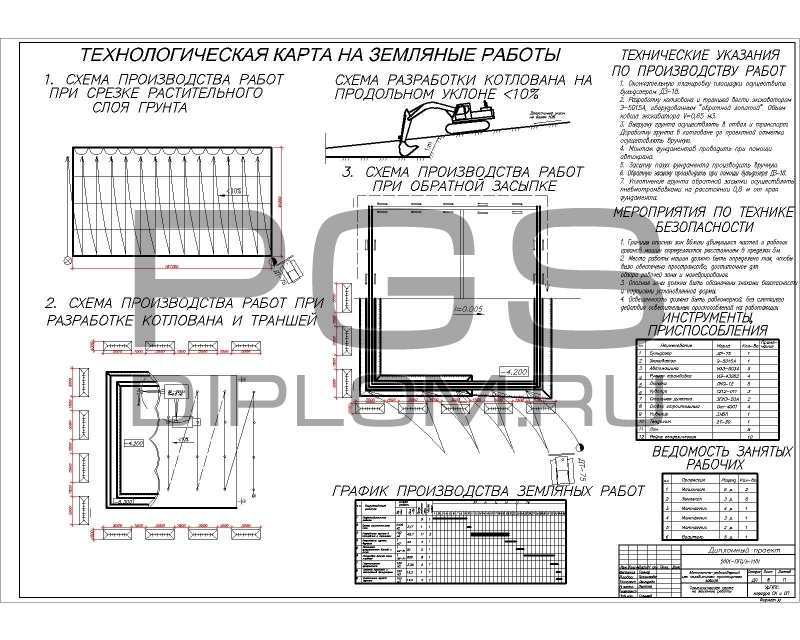

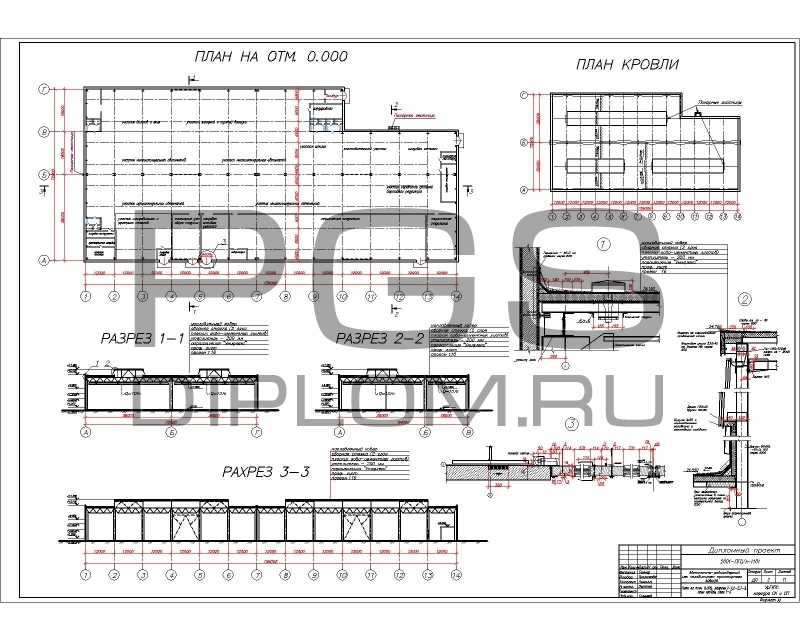

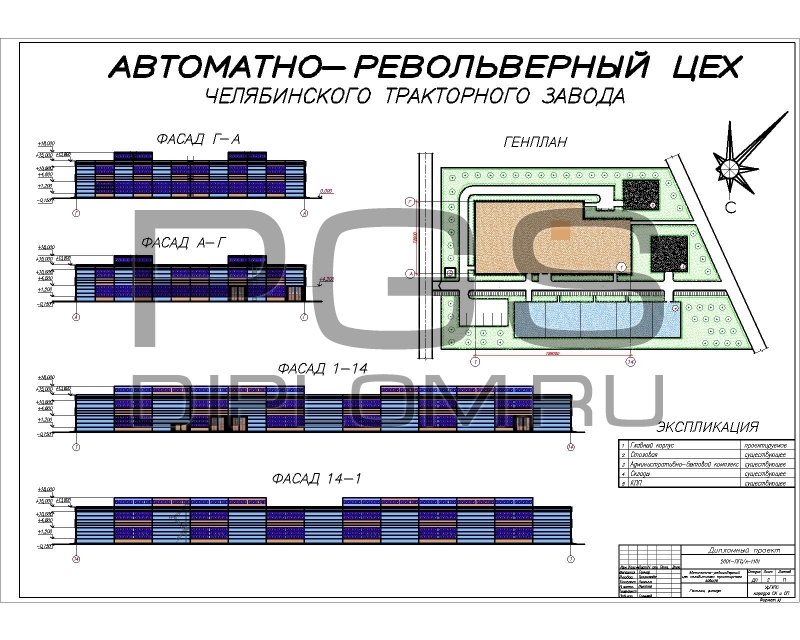

Архитектурная часть проекта выполнена на 3-х графических чертежах. В дипломной работе расчет конструкций выполнен программой «ИСКРА». В проекте разработана технологическая карта на земляные работы. В сравнении вариантов конструктивных элементов рассматривается железобетонный и металлический каркас здания.

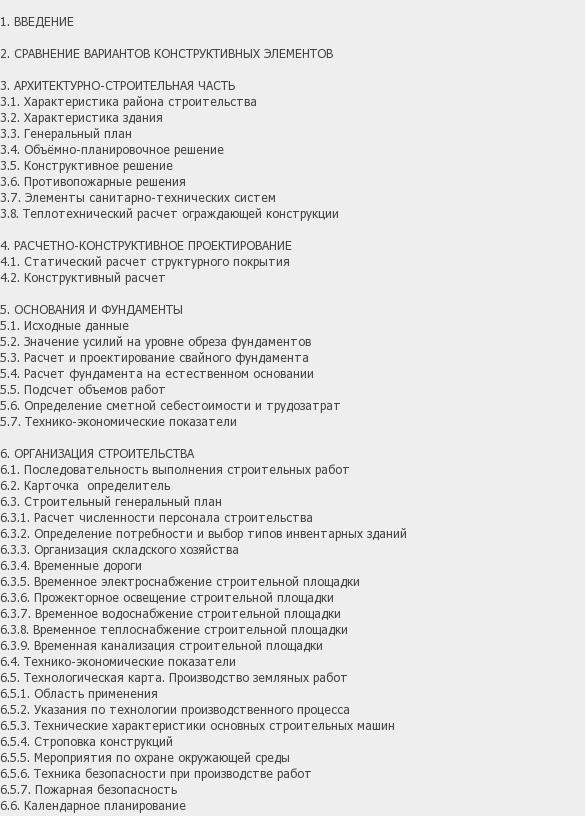

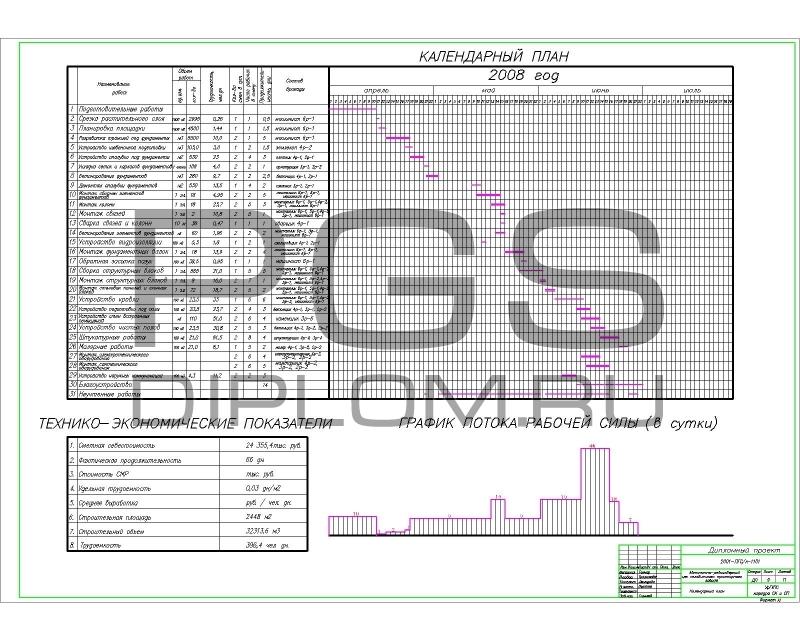

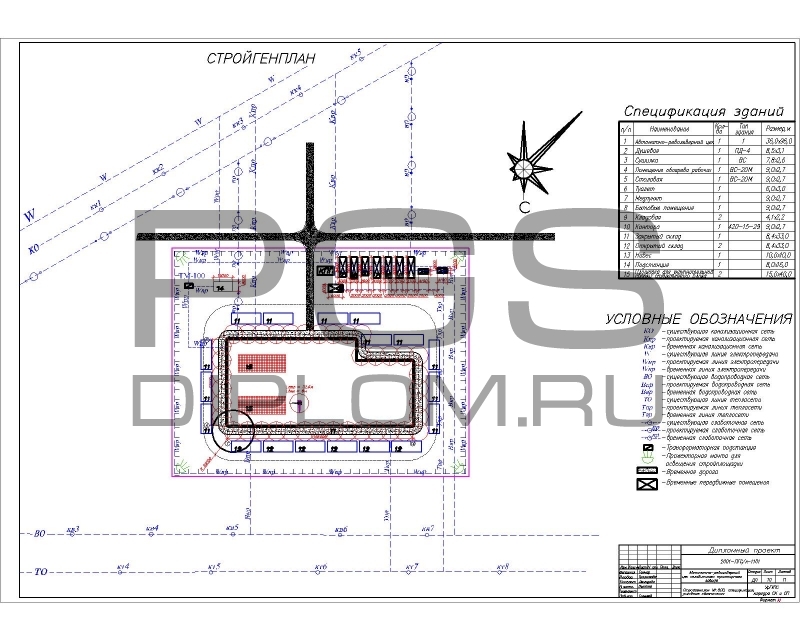

В проекте содержится 10 листов чертежей, выполненных в программе «AutoCAD» и 68 листов пояснительной записки выполненной в программе «Word» и «Exсel».
