Проект №2-141 "Дом с незадымляемой лестницей в г. Клин"

Готовый дипломный проект 2004 года по специальности ПГС (Промышленное и гражданское строительство). Дипломная работа на тему «строительство 16-ти этажного жилого дома в городе Клин Московской области». Проектируемый дом предусматривает 75 квартир. Здание односекционное с подвальным помещением. В доме запроектированы 1-но, 2-х, 3-х, и 4-х - комнатные квартиры. На первом этаже предусмотрена парикмахерская и магазин цветов. Высота типового этажа составляет 3,0 метра. Дом в плане имеет габаритные размеры (Д/Ш/В) – 32,0/20,26/58,0 метра.

Фундаменты железобетонные, мелкого заложение. Наружные стены: тяжелый бетон - утеплитель STYROFOAM IB - Кирпич керамический пустотный. Перекрытия железобетонные плиты. Кровля, совмещенная плоская с внутренним организованным водоотводом.

Архитектурная часть проекта выполнена на 4-х графических листах. В дипломном проекте расчетная часть выполнена ручным способом. В технологическом разделе разработаны технологические карты на возведение стен и карта на монтаж плит перекрытия. Организационный раздел предусматривает разработку сетевого графика производства работ, а так же строительный генеральный план жилого дома.

В проекте содержится 12 листов чертежей, выполненных в программе «AutoCAD» и 76 листов пояснительной записки выполненной в программе «Word».

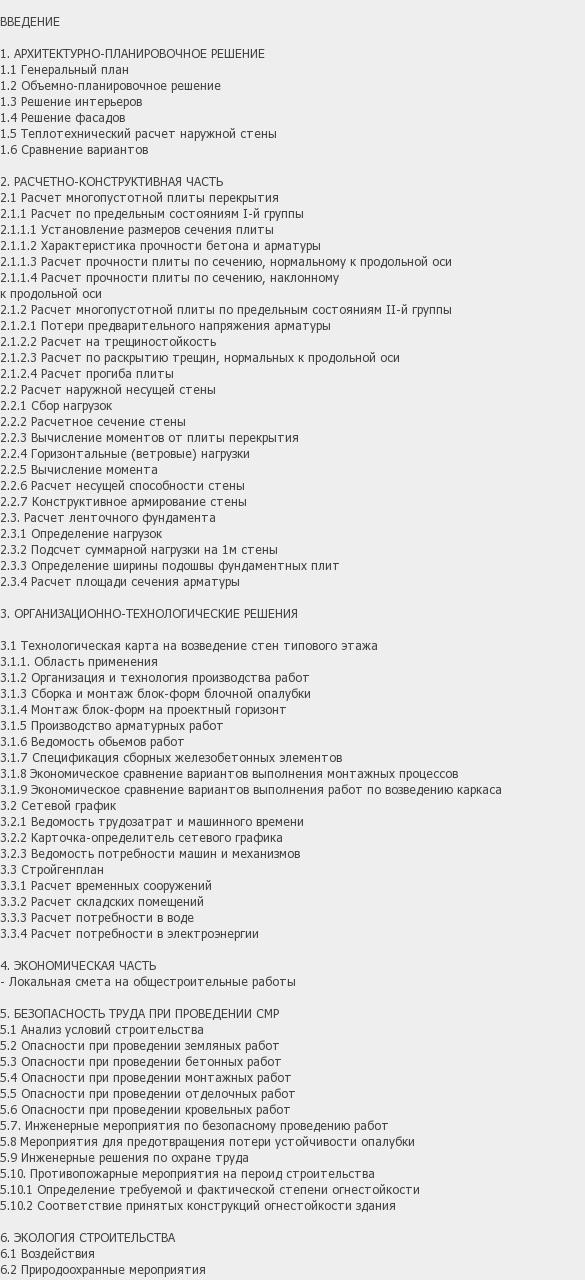

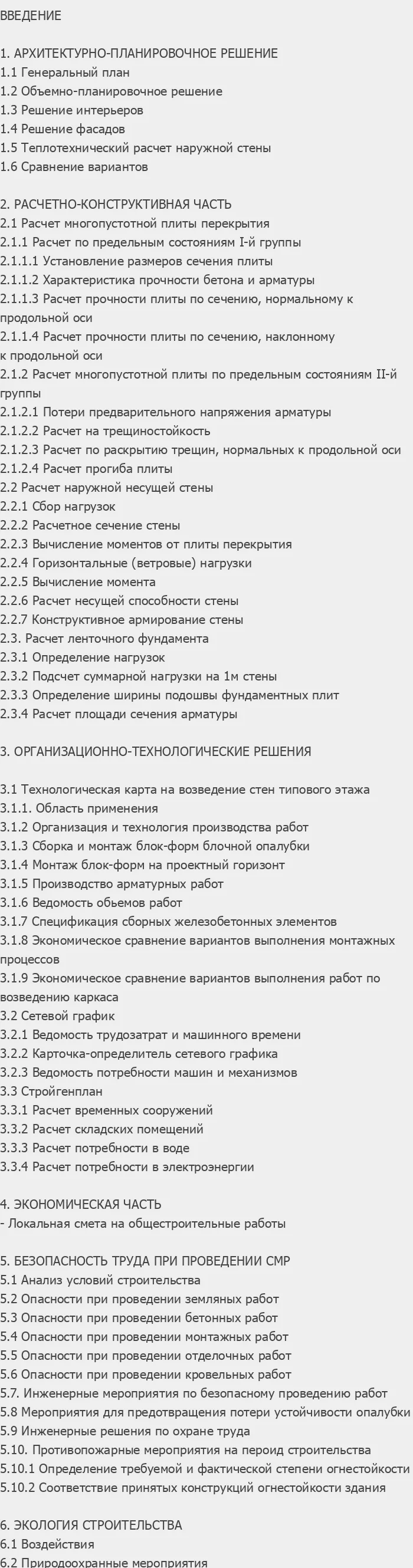

ВВЕДЕНИЕ

1. АРХИТЕКТУРНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
1.1 Генеральный план
1.2 Объемно-планировочное решение
1.3 Решение интерьеров
1.4 Решение фасадов
1.5 Теплотехнический расчет наружной стены
1.6 Сравнение вариантов

2. РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ
2.1 Расчет многопустотной плиты перекрытия
2.1.1 Расчет по предельным состояниям I-й группы
2.1.1.1 Установление размеров сечения плиты
2.1.1.2 Характеристика прочности бетона и арматуры
2.1.1.3 Расчет прочности плиты по сечению, нормальному к продольной оси
2.1.1.4 Расчет прочности плиты по сечению, наклонному
к продольной оси
2.1.2 Расчет многопустотной плиты по предельным состояниям II-й группы
2.1.2.1 Потери предварительного напряжения арматуры
2.1.2.2 Расчет на трещиностойкость
2.1.2.3 Расчет по раскрытию трещин, нормальных к продольной оси
2.1.2.4 Расчет прогиба плиты
2.2 Расчет наружной несущей стены
2.2.1 Сбор нагрузок
2.2.2 Расчетное сечение стены
2.2.3 Вычисление моментов от плиты перекрытия
2.2.4 Горизонтальные (ветровые) нагрузки
2.2.5 Вычисление момента
2.2.6 Расчет несущей способности стены
2.2.7 Конструктивное армирование стены
2.3. Расчет ленточного фундамента
2.3.1 Определение нагрузок
2.3.2 Подсчет суммарной нагрузки на 1м стены
2.3.3 Определение ширины подошвы фундаментных плит
2.3.4 Расчет площади сечения арматуры

3. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЕ РЕШЕНИЯ

3.1 Технологическая картa на возведение стен типового этажа
3.1.1. Область применения
3.1.2 Организация и технология производства работ
3.1.3 Сборка и монтаж блок-форм блочной опалубки
3.1.4 Монтаж блок-форм на проектный горизонт
3.1.5 Производство арматурных работ
3.1.6 Ведомость обьемов работ
3.1.7 Спецификация сборных железобетонных элементов
3.1.8 Экономическое сравнение вариантов выполнения монтажных процессов
3.1.9 Экономическое сравнение вариантов выполнения работ по возведению каркаса
3.2 Сетевой график
3.2.1 Ведомость трудозатрат и машинного времени
3.2.2 Карточка-определитель сетевого графика
3.2.3 Ведомость потребности машин и механизмов
3.3 Стройгенплан
3.3.1 Расчет временных сооружений
3.3.2 Расчет складских помещений
3.3.3 Расчет потребности в воде
3.3.4 Расчет потребности в электроэнергии

4. ЭКОНОМИЧЕСКАЯ ЧАСТЬ
- Локальная смета на общестроительные работы

5. БЕЗОПАСНОСТЬ ТРУДА ПРИ ПРОВЕДЕНИИ СМР
5.1 Анализ условий строительства
5.2 Опасности при проведении земляных работ
5.3 Опасности при проведении бетонных работ
5.4 Опасности при проведении монтажных работ
5.5 Опасности при проведении отделочных работ
5.6 Опасности при проведении кровельных работ
5.7. Инженерные мероприятия по безопасному проведению работ
5.8 Мероприятия для предотвращения потери устойчивости опалубки
5.9 Инженерные решения по охране труда
5.10. Противопожарные мероприятия на пероид строительства
5.10.1 Определение требуемой и фактической степени огнестойкости
5.10.2 Cоответствие принятых конструкций огнестойкости здания

6. ЭКОЛОГИЯ СТРОИТЕЛЬСТВА
6.1 Воздействия
6.2 Природоохранные мероприятия
